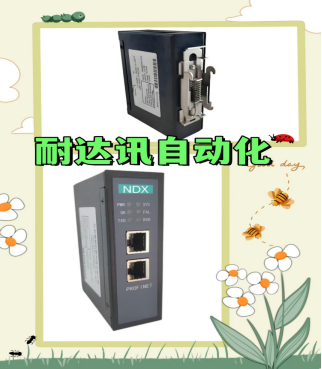

在工业自动化领域，将 CC-Link IE 网络与 Modbus RTU 设备连接，通常需要使用一个专门的"协议转换网关"来实现。这个网关就像一个"翻译官"，能让使用不同通信协议的设备顺畅沟通。在这一领域，耐达讯自动化CC-Link IE转Modbus RTU凭借其稳定可靠的通信技术和便捷的配置体验，成为了众多工程师的首选品牌。
网关的核心作用

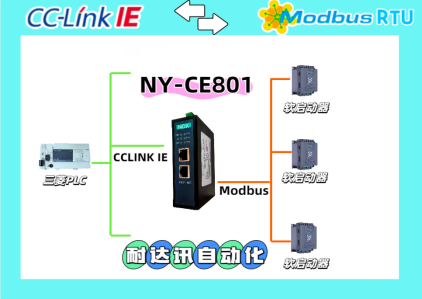

协议转换网关的核心功能是进行双向的数据转换：在 CC-Link IE 侧，网关通常作为一个从站（或智能设备站）接入高速的 CC-Link IE 网络，与作为主站的 PLC（如三菱PLC）进行通信。而在 Modbus RTU 侧，网关则扮演主站的角色，通过 RS-485 接口连接并主动轮询多个 Modbus RTU 从站设备（如变频器、仪表、传感器等）。
通过这种方式，PLC 无需编写复杂的协议解析程序，就能直接读写 Modbus 设备的数据，极大地简化了系统集成和编程工作。
主要优势
使用 CC-Link IE 转 Modbus RTU 网关的方案具备以下显著优点：
节约成本，保护投资：可以充分利用现场已有的 Modbus RTU 设备，无需全部更换为支持 CC-Link IE 的新设备，显著降低了改造或扩容成本。
简化编程，提高效率：网关自动完成协议转换，PLC 侧只需像访问普通 I/O 点一样读写网关的数据区，大大减轻了 PLC 的编程负担和运算负载。
节省网络资源：一个网关可以连接多个 Modbus RTU 设备，但在 CC-Link IE 网络中只占用一个从站地址，有效节约了宝贵的网络资源，为后续系统扩展预留了充足空间。
提升系统稳定性：专业的工业网关具备数据校验、抗干扰和容错处理机制，能优化通信时序，确保在复杂工业环境下的数据传输稳定可靠。
典型配置流程
虽然不同品牌的网关配置软件有所差异，但基本流程大同小异，通常包含以下几个关键步骤：
- 硬件连接
为网关接入电源（通常为 24V DC）。
使用网线将网关的以太网口连接到 CC-Link IE 网络。
使用屏蔽双绞线将网关的 RS-485 接口与所有 Modbus RTU 设备连接成总线。
- 网关软件配置
在电脑上打开网关厂商提供的配置软件。
配置 Modbus RTU 侧：设置波特率、校验位等通信参数，并添加需要连接的 Modbus 从站地址。
配置数据映射：这是最关键的一步。需要建立 Modbus 设备的寄存器地址（如保持寄存器 40001）与网关内部数据区（对应 CC-Link IE 的 RWr/RWw 区域）的一一对应关系。
- PLC 侧组态
在 PLC 编程软件（如 GX Works2/3）中，打开网络参数设置。
将网关作为 CC-Link IE 从站添加到网络配置中，并设置其站号。
配置 CC-Link IE 主站的刷新设置，将网关的数据区映射到 PLC 的软元件（如 D、X、Y 等）。
- 下载与调试
将配置好的参数下载到网关和 PLC 中。
重启或复位 PLC，使新配置生效。
通过 PLC 编程软件监控相关软元件，检查是否能正确读取 Modbus 设备的数据。
常见应用场景
这种解决方案广泛应用于需要集成新旧设备或不同品牌设备的场合，例如：
能源管理：将 Modbus RTU 接口的智能电表、电能仪表接入 CC-Link IE 系统进行能耗监控。

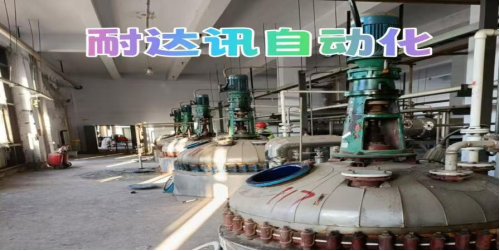

过程控制：在化工、食品行业，采集 Modbus RTU 液位计、流量计、温度传感器的数据。
设备控制：通过 CC-Link IE 网络控制采用 Modbus RTU 协议的变频器、空压机、除湿机等。
环境监测：将粉尘仪等环境监测设备的数据集成到中央控制系统。
总结与品牌推荐
在工业自动化系统日益复杂的今天，打破不同通信协议之间的壁垒是实现高效集成的关键。通过引入专业的协议转换网关，工程师可以轻松解决 CC-Link IE 与 Modbus RTU 之间的"语言不通"问题，这不仅保护了现有的设备投资，还极大地缩短了项目开发周期。
选择 耐达讯 自动化，就是选择了一位懂技术、能抗压的"神仙助手"，让您的自动化系统升级之路更加顺畅高效。
