Ubuntu配置VLAN网络

一、技术背景

网络隔离是网络安全的常用手段，业务结构相对简单的团队，可以使用VLAN进行三层网络的逻辑隔离，用来实现基础安全控制的目的。

二、方案设计

Ubuntu18.04版本后，网络管理采用netplan，interfaces的方式不再维护，本案例主要使用netplan方式设置配置文件。

本文总结三种方式的网络配置：

单网卡物理绑定VLAN
多网卡创建bond并绑定VLAN
多网卡创建bond并桥接创建虚拟网桥，然后绑定VLAN

交换机要配置Trunk，让 VLAN 标签能通过；服务器网卡要LACP 捆绑，把线变多、变快、变稳，实现主被或堆叠

三、实现过程

3.1、环境确认

注意：一定要确定系统识别的网络设备名称，电口和光口名称有所区别。

bash 复制代码

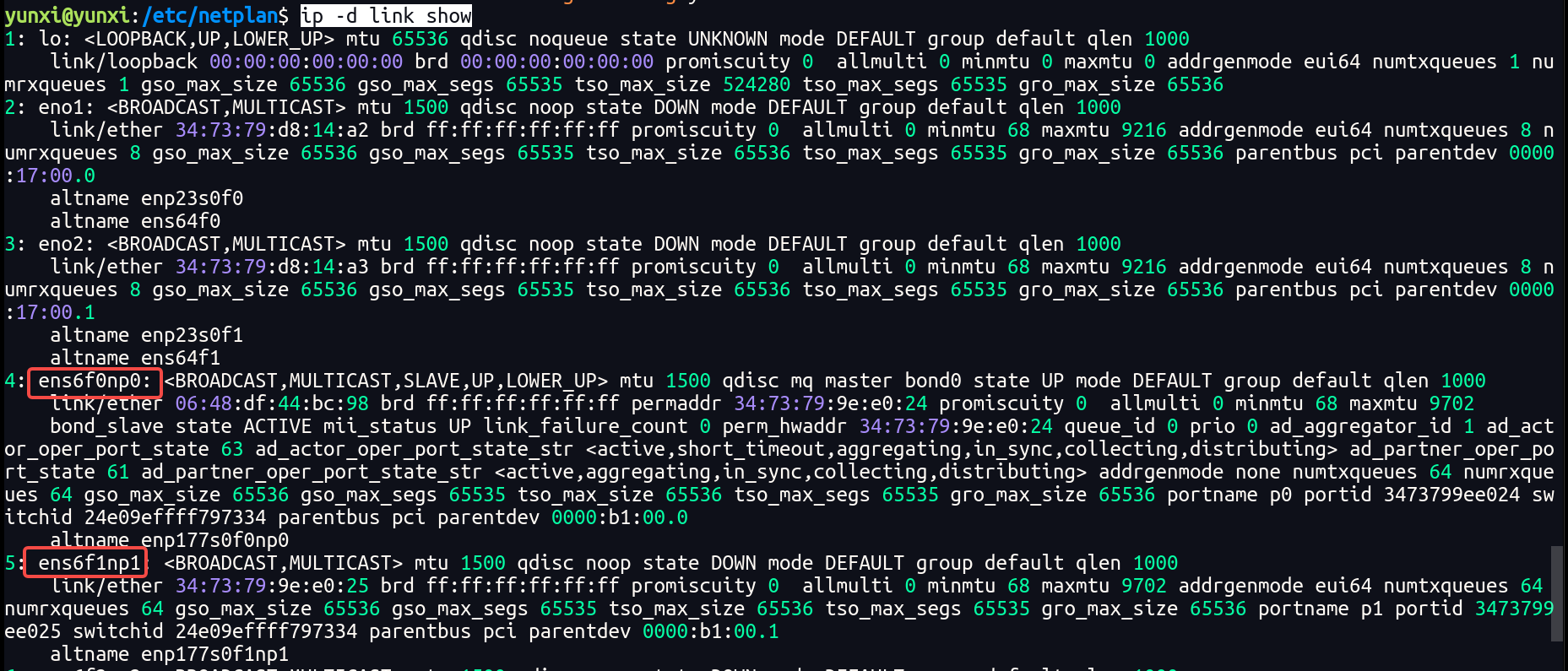

ip -d link show

注意：配置文件权限控制最小，root权限只读。

bash 复制代码

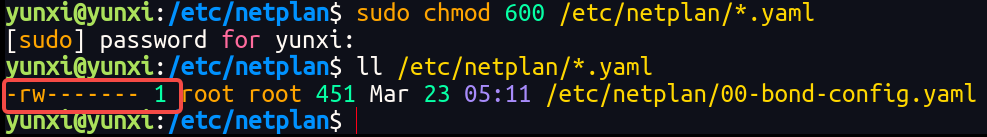

sudo chmod 600 /etc/netplan/*.yaml

3.2.1、单网卡物理绑定VLAN

复制代码

编辑配置文件，生成如下内容：

bash 复制代码

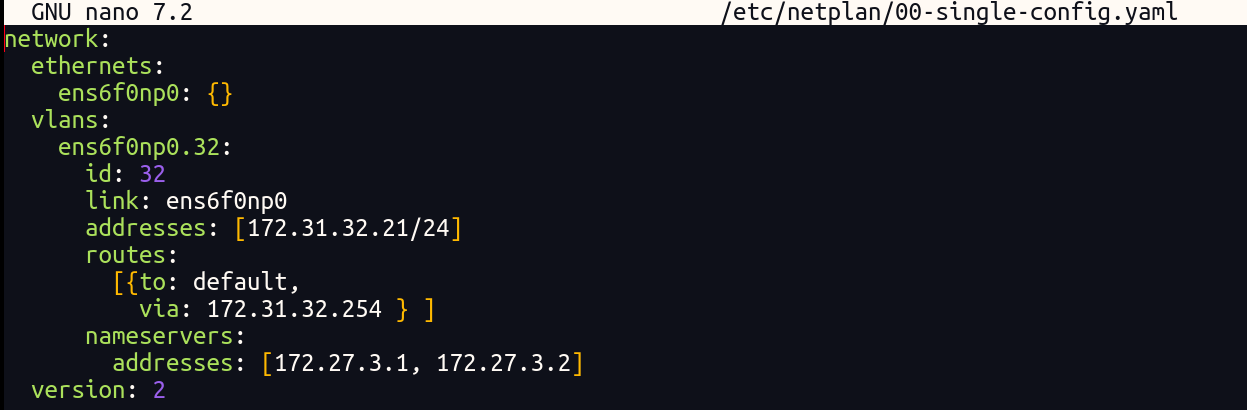

sudo nano /etc/netplan/00-single-config.yaml

yaml 复制代码

network:
  ethernets:
    ens6f0np0: {}
  vlans:
    ens6f0np0.32:
      id: 32
      link: ens6f0np0
      addresses: [172.31.32.21/24]
      routes:
        [{to: default,
          via: 172.31.32.254 } ]
      nameservers:
        addresses: [172.27.3.1, 172.27.3.2]
  version: 2

3.2.2、多网卡创建bond并绑定VLAN

复制代码

编辑配置文件，生成如下内容：

bash 复制代码

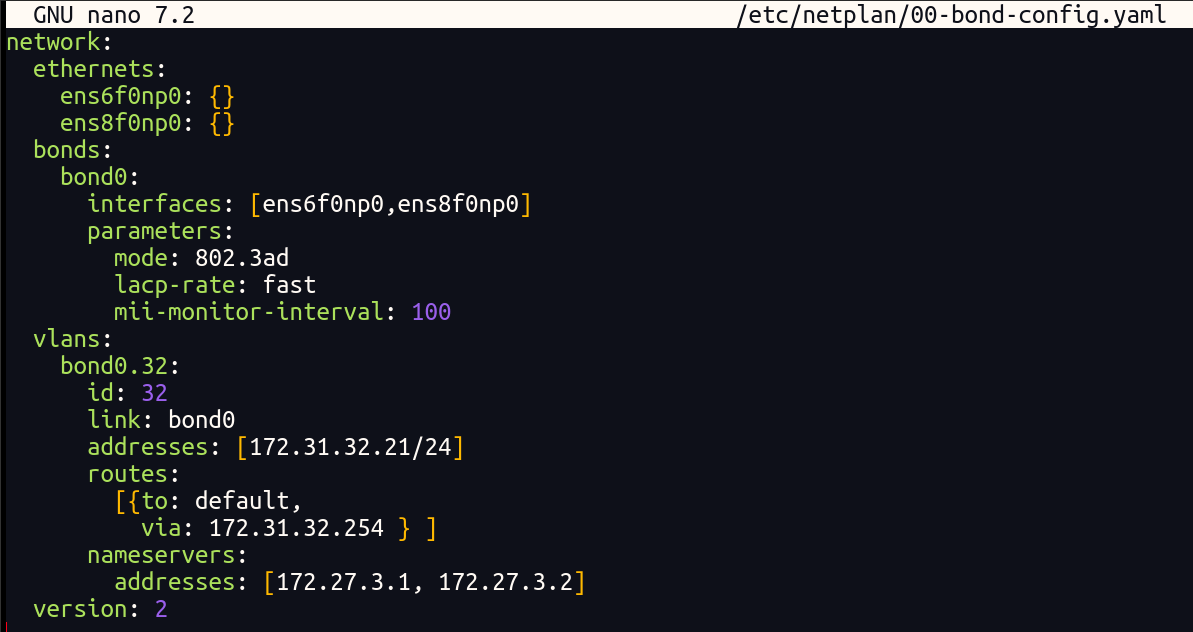

sudo nano /etc/netplan/00-bond-config.yaml

yaml 复制代码

network:
  ethernets:
    ens6f0np0: {}
    ens8f0np0: {}
  bonds:
    bond0:
      interfaces: [ens6f0np0,ens8f0np0]
      parameters:
        mode: 802.3ad
        lacp-rate: fast
        mii-monitor-interval: 100
  vlans:
    bond0.32:
      id: 32
      link: bond0
      addresses: [172.31.32.21/24]
      routes:
        [{to: default,
          via: 172.31.32.254 } ]
      nameservers:
        addresses: [172.27.3.1, 172.27.3.2]
  version: 2

3.2.3、多网卡创建bond并桥接创建虚拟网桥，然后绑定VLAN

编辑配置文件，生成如下内容：

bash 复制代码

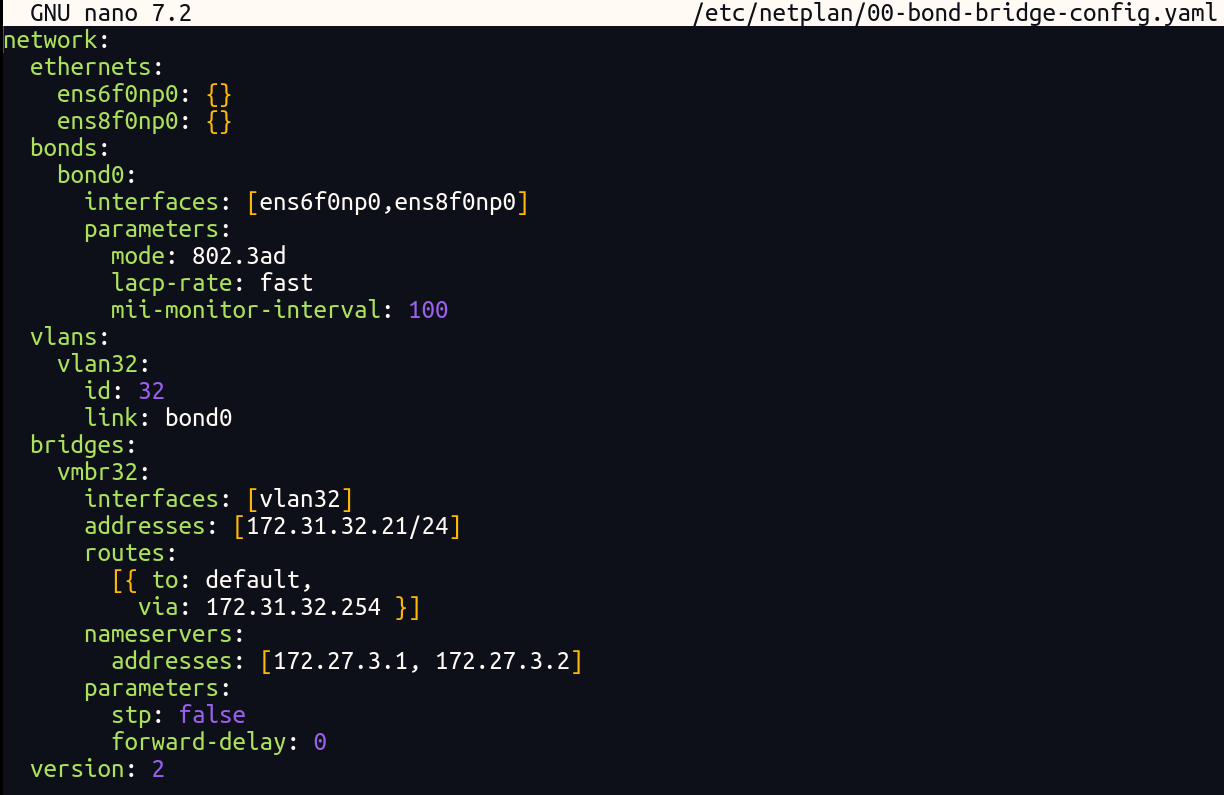

sudo nano /etc/netplan/00-bond-bridge-config.yaml

yaml 复制代码

network:
  ethernets:
    ens6f0np0: {}
    ens8f0np0: {}
  bonds:
    bond0:
      interfaces: [ens6f0np0,ens8f0np0]
      parameters:
        mode: 802.3ad
        lacp-rate: fast
        mii-monitor-interval: 100
  vlans:
    vlan32:
      id: 32
      link: bond0
  bridges:
    vmbr32:
      interfaces: [vlan32]
      addresses: [172.31.32.21/24]
      routes:
        [{ to: default,
          via: 172.31.32.254 }]
      nameservers:
        addresses: [172.27.3.1, 172.27.3.2]
      parameters:
        stp: false
        forward-delay: 0
  version: 2

3.3、配置生效

应用配置，使网络生效，修改较多时可能需要重启网络服务，甚至重启系统：

bash 复制代码

sudo netplan apply
sudo systemctl restart systemd-networkd
sudo systemctl restart NetworkManager

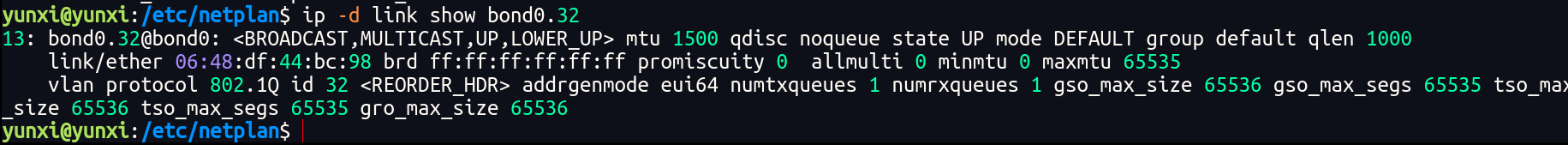

验证是否生效
以bond绑定VLAN为例：

bash 复制代码

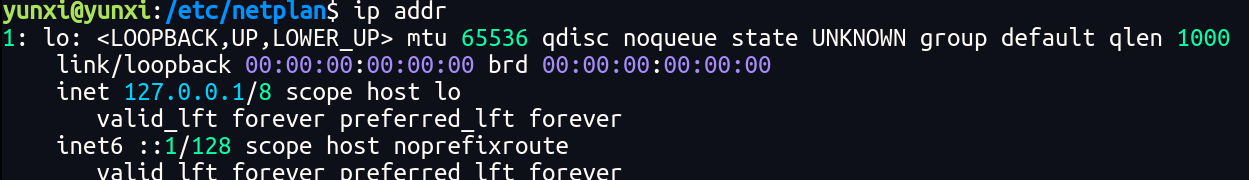

ip addr

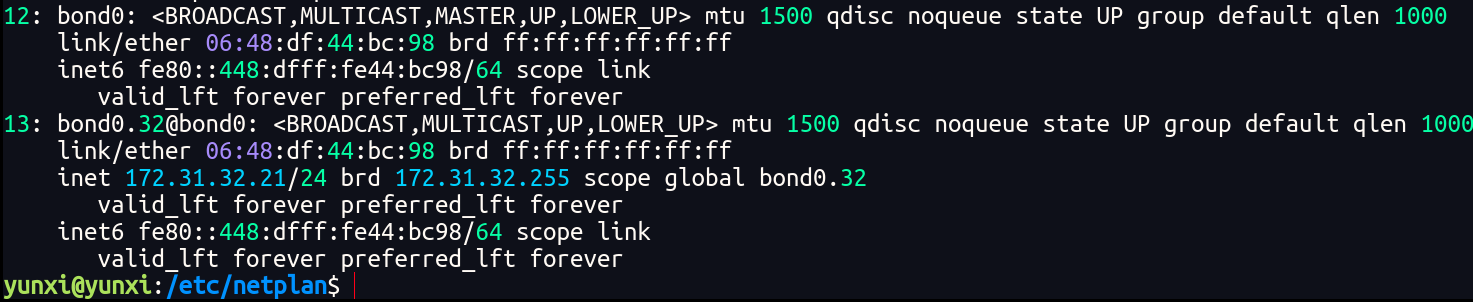

ip -d link show bond0.32

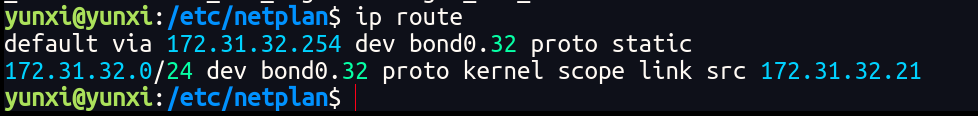

ip route
