OpenHarmony海思WS63星闪平台：LVGL 9 + LittleFS：字库文件按需流式加载，减少内存占用的实践笔记

终于实现啦LVGL加载使用littlefs文件系统中的字库文件的流式加载方式，极大减少了本来就很吃紧的内存占用。本文记录在小内存嵌入式设备上，用 自研流式解码 替代官方 lv_binfont_create 一次性加载 ，在 不改动 lv_font_conv --format bin 产物格式 的前提下，把字库主体留在 Flash 文件系统 ，仅将 cmap / loca 等表结构常驻 RAM 的方案。之前使用老的方式，内存直接就撑爆了。

工程路径：src/display/lvgl/ 下 lv_font_stream_bin.*、lv_font_lfs_binfont.*，以及 lv_fs_lfs_adapt.*。

背景：老方式为何撑爆内存
目标与新方式总览
[磁盘格式与官方 loader 的关系](#磁盘格式与官方 loader 的关系)
代码实现拆解
[老方式 vs 新方式对比](#老方式 vs 新方式对比)
[文件系统与 LVGL 的衔接](#文件系统与 LVGL 的衔接)
应用层接入与演示
已知限制与后续可做
排障与误区
结语

1. 背景：老方式为何撑爆内存

1.1 典型诉求

字库存放在 SPI Flash 上的 LittleFS （例如挂载后应用内路径 system/font.bin）。
LVGL 通过 lv_fs 访问盘符（本工程为 L: ），与 lv_font_conv 生成的 bin 字库对接。
设备 LV_MEM_SIZE（或内置 malloc 池） 很小（几十～一百多 KB 很常见），但 子集中文 bin 往往 100KB～数百 KB。

1.2 官方 `lv_binfont_create` 在做什么（逻辑层面）

对照 LVGL 官方 src/font/binfont_loader/lv_binfont_loader.c 里的 load_glyph()：

会先扫一遍 glyf 区，算出 cur_bmp_size（所有字形位图总字节数）；
再执行 glyph_bmp = lv_malloc(cur_bmp_size)，把整段位图一次性放进 LVGL 的 lv_malloc
池（LV_MEM_SIZE），然后从文件里读进这块内存。

也就是说：不是「字在 Flash 里按需读、几乎不占 RAM」，而是整颗字库的位图要在 RAM 里有一块连续空间。

官方实现（各 LVGL 版本中可能位于 lv_binfont_loader.c 或并入 lv_bin_decoder 等模块）在打开文件后的核心步骤是：

读 head，得到度量、bpp、压缩方式、loca 格式等；
读 cmap ，为每种 cmap 子表 lv_malloc 出 unicode_list / glyph_id_ofs_list 等；
读 loca ，得到每个 glyph 在 glyf 段内的偏移；
在 load_glyph 里 遍历每一个 glyph ：先解析度量，再计算该字位图占多少字节，最后把所有字的位图 顺序拷进一块大的 glyph_bitmap 缓冲区 ------这块缓冲区通常就是 cur_bmp_size 累加后一次 lv_malloc；
同时分配 glyph_dsc[] ，并挂到 lv_font_fmt_txt_dsc_t 上，字体回调指向 lv_font_get_glyph_dsc_fmt_txt / lv_font_get_bitmap_fmt_txt。

因此：字库文件在磁盘上有多大，位图部分最终几乎要完整进堆一份 （外加 cmap、loca、glyph_dsc、kern 等）。当 font.bin 位图总量 + 元数据 > LV_MEM 时，会出现分配失败或 在创建过程内 HardFault ，现象上像「一加载字库就崩」，甚至来不及打印 lv_binfont_create 返回地址。

官方的使用方式如下（看似简单，但会撑爆内存）：

使用的是lv_binfont_create。

c 复制代码

void xh_lv_font_bin_init_demo(lv_obj_t *label_text_half, lv_obj_t *label_text_full)
{
    lv_font_t *f;

    //xh_lv_fs_littlefs_register_drv();

    f = lv_binfont_create(XIAOHONG_LVGL_FONT_BIN_LV_PATH);
    if (f == NULL) {
        printf("[xh_lv_font] lv_binfont_create failed: %s (检查文件、LV_USE_FS、字库是否为 LVGL bin 格式)\r\n",
            XIAOHONG_LVGL_FONT_BIN_LV_PATH);
        return;
    }

    s_bin_font = f;
    /* 勿在堆上字体上随意写 fallback：与 LVGL 9 内部布局/const 语义冲突时可能把 get_glyph_dsc 等函数指针破坏成 NULL（fault: mtval≈0x20） */
    printf("[xh_lv_font] loaded bin font OK: %s\r\n", XIAOHONG_LVGL_FONT_BIN_LV_PATH);

    if (label_text_half != NULL) {
        lv_obj_set_style_text_font(label_text_half, s_bin_font, LV_PART_MAIN);
        lv_label_set_text(label_text_half,
            "字库测试 OK\n"
            "简体中文 你好世界\n"
            "OpenHarmony 开源鸿蒙\n"
            "LittleFS: /system/font.bin");
    }
    if (label_text_full != NULL) {
        lv_obj_set_style_text_font(label_text_full, s_bin_font, LV_PART_MAIN);
        lv_label_set_text(label_text_full,
            "全屏字库演示：智能设备欢迎界面。一二三四五六七八九十。"
            "物联网 人工智能 嵌入式 LVGL 9.4");
    }
}

1.3 小结

老方式的矛盾是：「文件在 Flash」≠「内存占用小」 ------只要实现是 整库位图进 RAM，堆上限就是硬天花板。

2. 目标与新方式总览

2.1 目标

兼容现有 bin 文件布局 （与官方 loader 一致），不重做字库流水线。
常驻 RAM ：仅 head 副本、cmap 表、loca 偏移数组、打开的文件句柄及少量包装结构。
非常驻 ：整块 glyf 位图 ；每个 glyph 在 排版/绘制 时再 seek + read。
LVGL 9 字体接口：实现自定义的 get_glyph_dsc / get_glyph_bitmap （后者写入 lv_draw_buf_t 的 A8 数据）。

2.2 新方式数据流（概念）

text 复制代码

创建阶段：
  font.bin → 解析 head、cmap、loca → 内存中仅保留「找得到 gid、算得出偏移」所需表
           → 记录 glyf 段在文件中的起始与长度 → 保持 lv_fs 文件打开

运行阶段（每个参与绘制的字符）：
  Unicode → cmap → gid
         → seek(glyf + offset[gid]) → 按位读度量
         → 再读该 glyph 的打包位图 → 展开为 A8 → 写入 draw_buf

代价：绘制时 Flash 读取次数增加 、单字可能有 临时 lv_malloc(bmp_size) （见下文实现）。收益：堆占用与 字库文件总大小 解耦，小屏中文场景往往可接受。

3. 磁盘格式与官方 loader 的关系

本实现 刻意对齐 官方 binfont 的二进制布局（标签 head / cmap / loca / glyf 等），字段如：

advance_width_bits、xy_bits、wh_bits 与 按位迭代器读度量；
index_to_loc_format：0 为 loca 每项 uint16 ，1 为 uint32；
compression_id == 0 表示 PLAIN 位图（本工程当前 仅支持 该模式）。

这样 lv_font_conv --format bin 生成的文件 无需转换 即可被流式加载（在「非压缩」前提下）。

4. 代码实现拆解

4.1 文件与职责

文件	职责
`src/display/lvgl/lv_font_stream_bin.h`	对外 API：`lv_font_stream_bin_create` / `destroy`；注释中说明 PLAIN、单任务、无 kern 等约束。
`src/display/lvgl/lv_font_stream_bin.c`	解析 bin、注册回调、流式读 glyf、位图展开为 A8。
`src/display/lvgl/lv_font_lfs_binfont.c`	注册 L:、stat 检查、`create` 流式字库、给 label 套字体与 demo 文案。
`src/display/lvgl/lv_fs_lfs_adapt.c`	把 `fs_adapt_get_lfs()` 得到的 `lfs_t*` 绑到 LVGL LittleFS 驱动的 `user_data`，避免 drv 为 NULL 时写崩。
`src/display/lvgl/xh_font_paths.h`	`L:/system/font.bin` 与 `lv_fs` 路径宏。
`BUILD.gn` / `CMakeLists.txt`	将 `lv_font_stream_bin.c` 编入工程。

4.2 运行时对象布局

核心思路：一个包装结构 里内嵌 lv_font_t 与 私有描述体 xh_stream_bin_dsc_t，font->dsc 指向后者；destroy 时用 offsetof 从 lv_font_t* 还原包装指针，统一释放。

私有描述体中（逻辑上）包含：

lv_fs_file_t file ：创建成功后 一直保持打开 ，后续度量/位图都靠它 seek/read；
xh_font_header_bin_t fh ：head 解析结果；
lv_font_fmt_txt_cmap_t *cmaps + cmap_num：与官方加载器相同的 cmap 内存形态；
uint32_t *glyph_offset + loca_count：loca 表；
glyf_start / glyf_length：glyf 段边界，用于计算每个 glyph 的打包位图长度。

4.3 `lv_font_stream_bin_create` 做了什么

实现要点（与源码顺序一致）：

lv_malloc_zeroed 分配包装结构；lv_fs_open 只读打开路径。
xh_read_label(..., "head") 校验标签并得 head 段长度；读入 xh_font_header_bin_t。
compression_id != 0 则失败返回------当前不实现压缩位图解压。
xh_load_cmaps ：与官方类似，为各子表分配 unicode_list / glyph_id_ofs_list 等。
读 loca ：读 loca_count，按 index_to_loc_format 填充 glyph_offset[]。
读 glyf 标签，得 glyf_length ，记录 glyf_start（文件内绝对偏移）。
初始化 lv_font_t ：get_glyph_dsc / get_glyph_bitmap 指向静态回调，line_height、base_line、underline 等来自 fh。

对应源码锚点（节选，便于对照阅读）：

c 复制代码

/* 打开文件、读 head、拒绝非 PLAIN、加载 cmap/loca、定位 glyf、挂回调 --- lv_font_stream_bin.c */
lv_font_t *lv_font_stream_bin_create(const char *lv_fs_path)
{
    // ...
    lv_fs_res_t fs_res = lv_fs_open(&sd->file, lv_fs_path, LV_FS_MODE_RD);
    // ...
    if(sd->fh.compression_id != 0) { /* LV_FONT_FMT_TXT_PLAIN */
        // ...
    }
    int32_t cmaps_length = xh_load_cmaps(&sd->file, sd, cmaps_start);
    // ... loca ...
    sd->glyf_start = loca_start + (uint32_t)loca_length;
    int32_t glyf_len = xh_read_label(&sd->file, (int)sd->glyf_start, "glyf");
    // ...
    font->get_glyph_dsc = xh_stream_get_glyph_dsc;
    font->get_glyph_bitmap = xh_stream_get_glyph_bitmap;
    // ...
}

4.4 `get_glyph_dsc`：只算度量，不读整块位图

流程：

Unicode → xh_get_glyph_id （逻辑等价于 lv_font_get_glyph_dsc_fmt_txt 所用的 cmap 查找；工程内自写二分查找替代 lv_utils_bsearch，避免额外头文件依赖）。
xh_stream_read_glyph_metrics ：lv_fs_seek 到 glyf_start + glyph_offset[gid] ，用与官方一致的 bit iterator 读出 advance、ofs、box；并对 gid==0（.notdef）做与官方一致的清零处理。
填充 lv_font_glyph_dsc_t （含 tab 展开、adv_w 归一化等与 fmt_txt 对齐的细节）。

4.5 `get_glyph_bitmap`：按需读一个 glyph 的打包位图

流程：

再次 xh_stream_read_glyph_metrics 得到 nbits 与 bmp_size （由 下一 glyph 偏移 − 当前偏移 − 度量占用字节 推导，与官方 load_glyph 一致）。
lv_malloc(bmp_size) 读入 打包位图 （当度量位数非 8 对齐时，走与官方相同的 逐位读取 慢路径）。
xh_expand_plain_to_draw_buf ：将 1/2/4/8 bpp 展开为 A8 ，写入 draw_buf->data ，逻辑对齐 lv_font_get_bitmap_fmt_txt 的 PLAIN 分支（含 opa2_table / opa4_table）。
lv_free(packed) ；lv_draw_buf_flush_cache。

说明：这里 每个绘制到的字 可能触发 一次小堆分配 ；若需进一步压碎片，可改为 静态复用缓冲 或 按最大 glyph 预分配一块，属于后续优化。

4.6 `lv_font_stream_bin_destroy`

释放 cmap 内各子表指针、glyph_offset 、lv_fs_close 、释放包装块。见 xh_stream_wrap_destroy。

5. 老方式 vs 新方式对比

5.1 内存模型

项目	官方 `lv_binfont_create`（老方式）	`lv_font_stream_bin_create`（新方式）
cmap / loca	常驻 RAM	常驻 RAM（形式相近）
`glyph_dsc[]`	常驻 RAM（每个 glyph 一项）	不分配；度量现场从文件解析
`glyph_bitmap`	整库位图连续块，常驻 RAM	无；仅绘制时单字临时缓冲
kern	可加载 kern 表	当前未加载；字距为 0
文件句柄	通常加载完即关闭	保持打开直到 `destroy`

结论：老方式的堆峰值近似 「位图总和 + 表 + 描述」 ；新方式近似 「表 + 单字 bmp_size 峰值 + draw_buf（LVGL 管理）」 ，与 font.bin 文件总大小 弱相关。

5.2 CPU / IO

项目	老方式	新方式
首次加载	读整个 glyf，CPU 解析累加	只读 head/cmap/loca，IO 分散但总量小
绘制字符	内存访问	每次 seek/read（度量可能读两遍：dsc 一次、bitmap 一次）

5.3 功能与兼容性

项目	老方式	新方式
PLAIN bin	支持	支持
压缩 bin + `LV_USE_FONT_COMPRESSED`	支持	未实现（`compression_id!=0` 创建失败）
`req_raw_bitmap`	可返回 `glyph_bitmap` 内指针	不支持（返回 `NULL` 并打日志）
多任务同字体	一般安全（只读内存）	需保证对同一 `lv_fs_file_t` 的互斥或单任务使用

6. 文件系统与 LVGL 的衔接

6.1 路径约定

xh_font_paths.h 中默认：

c 复制代码

#define XIAOHONG_LVGL_FONT_BIN_LV_PATH "L:/system/font.bin"

与 LittleFS 应用侧路径 system/font.bin 对应，盘符 L: 须与 lv_conf.h 里 LV_FS_LITTLEFS_LETTER 一致。

6.2 `lv_fs_lfs_adapt`：避免绑定崩溃

部分 SDK 的 lv_littlefs_set_handler 未校验 lv_fs_get_drv 是否为 NULL，若在驱动未注册时写入 user_data ，会直接导致 a0=0 类异常 。本工程在 lv_fs_lfs_adapt.c 中：

先 lv_fs_get_drv ，必要时 lv_fs_littlefs_init()；
仅当 drv 非空 时 drv->user_data = lfs。

并在 fs_adapt_get_lfs() 非空、已挂载的前提下完成绑定，打印 bound lfs_t* 便于串口确认。

7. 应用层接入与演示

7.1 初始化入口

lv_font_lfs_binfont.c 中 xh_lv_font_bin_init_demo 完成：

xh_lv_fs_littlefs_register_drv()；
fs_adapt_stat("system/font.bin", &fsz) 做存在性与最小体积检查；
lv_font_stream_bin_create(XIAOHONG_LVGL_FONT_BIN_LV_PATH)；
对传入的 lv_label 设置 lv_obj_set_style_text_font 与 UTF-8 测试串（中文、数字、标点）。

工程里曾用 LV_MEM_SIZE 与 fsz 比较跳过 binfont 的逻辑，在流式方案下 已移除 ------因为 不再整库进堆 ；若 cmap 极大，仍应关注 表结构本身 的 RAM 上限。

c 复制代码

void xh_lv_font_bin_init_demo(lv_obj_t *label_text_half, lv_obj_t *label_text_full)
{
    lv_font_t *f;

    if (xh_lv_fs_littlefs_register_drv() != 0) {
        printf("[xh_lv_font] skip binfont: L: drive not bound\r\n");
        return;
    }

    {
        unsigned int fsz = 0U;

        if (fs_adapt_stat("system/font.bin", &fsz) != 0) {
            printf("[xh_lv_font] skip: fs_adapt_stat(system/font.bin) failed (no file or not mounted)\r\n");
            return;
        }
        if (fsz < 64U) {
            printf("[xh_lv_font] skip: font.bin too small (%u bytes)\r\n", fsz);
            return;
        }
        printf("[xh_lv_font] system/font.bin size=%u, stream load (cmap/loca in RAM, glyf on-demand)...\r\n", fsz);
    }

    f = lv_font_stream_bin_create(XIAOHONG_LVGL_FONT_BIN_LV_PATH);
    printf("[xh_lv_font] lv_font_stream_bin_create returned %p\r\n", (void *)f);

    if (f == NULL) {
        printf("[xh_lv_font] stream bin font failed: %s (须非压缩 bin，lv_font_conv --format bin)\r\n",
            XIAOHONG_LVGL_FONT_BIN_LV_PATH);
        return;
    }

    s_bin_font = f;
    printf("[xh_lv_font] stream bin font OK: %s\r\n", XIAOHONG_LVGL_FONT_BIN_LV_PATH);

    /* 中文/数字/标点：缺字时 LVGL 会显示方框或空白，可对照 lv_font_conv 子集 */
    if (label_text_half != NULL) {
        lv_obj_set_style_text_font(label_text_half, s_bin_font, LV_PART_MAIN);

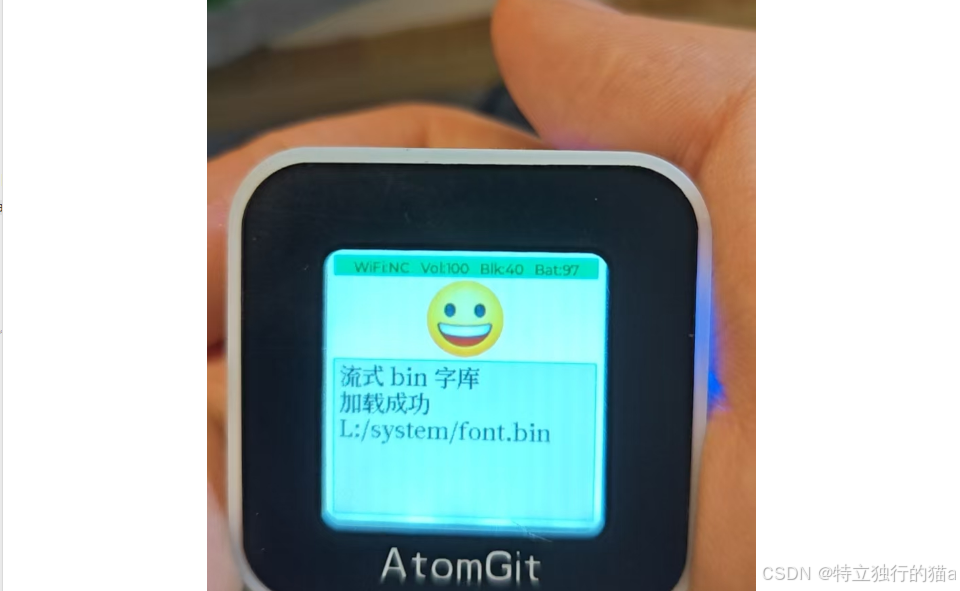

        lv_label_set_text(label_text_half,
            "流式 bin 字库\n"
            "加载成功\n"
            "L:/system/font.bin");
    }
    if (label_text_full != NULL) {
        lv_obj_set_style_text_font(label_text_full, s_bin_font, LV_PART_MAIN);
        lv_label_set_text(label_text_full,
            "中文显示测试\n"
            "一二三四五六七八九十\n"
            "常用标点：，。！？；：\n"
            "流式从 Flash 读字形，常驻 cmap/loca，glyf 按需读取。");
    }
}

7.2 与 `LvglTask`、UI 的交互

字库加载可在 lv_init 之后 、首帧 timer 中延迟执行，避免与初始化抢堆（工程里已有相关注释与 xh_lv_font_bin_schedule_demo 思路）。
界面上有 text_half / text_full 两个 label ：默认 text_full 带 LV_OBJ_FLAG_HIDDEN ，故 仅 text_half 上的 demo 文案上电可见 ；长段若写在 text_full，需在进入对应 UI 状态时 去掉 HIDDEN 或改写到 text_half。这与字库实现无关，属 UI 状态机 设计。

8. 已知限制与后续可做

仅 PLAIN：压缩 bin 需接官方 RLE/解压路径或扩展流式解压状态机。
无 kern：若字库含 kern 表，当前未读入；需扩展创建阶段加载或流式查询（复杂度高）。
单文件句柄 + 多线程 ：多任务并发排版需互斥或 每线程独立文件描述符（若 FS 支持）。
get_glyph_bitmap 临时 malloc ：可改为 环形缓冲 / LRU 字形缓存 平衡碎片与 读放大。
度量读两次 ：可缓存「当前 gid」的度量到 xh_stream_bin_dsc_t 减少一次 seek（注意线程安全）。

9. 排障与误区

现象	可能原因
`lv_font_stream_bin_create` 返回 NULL，`compression_id` 日志	使用了压缩 bin，需改 `lv_font_conv` 为非压缩或实现解压。
打开失败	`L:` 未注册、路径与 LittleFS 实际挂载不一致、`font.bin` 未写入镜像。
中文方框	子集未包含该字；检查 `lv_font_conv` 的 range / 字符列表。
绑定 L: 即崩	drv 为 NULL 仍写 user_data ；检查是否已用本工程的 `lv_fs_lfs_adapt` 修复路径。
老方式「文件在 Flash 却仍 OOM」	正常：官方 loader 仍会整库位图进 RAM；与「文件在不在 Flash」无关。

10. 结语

在 LVGL 9 上，通过 自研 lv_font_stream_bin ，在 不改变 bin 磁盘格式 的前提下，把 内存瓶颈 从 「整库位图」 换成 「cmap/loca + 单字临时缓冲」 ，使 LittleFS 上的大子集中文字库 在 小 LV_MEM 设备上成为可行方案。代价是 绘制路径上的 Flash 读取与少量临时分配 ，需在具体产品上按 屏刷频率、字表大小、CPU 主频 做一次实测权衡。

若后续将压缩、缓存、kern 逐步补齐，可在同一架构上继续演进，而无需推翻 lv_font_conv 工具链。
