工业现场通信互通 耐达讯自动化CC-Link IE转Modbus RTU网关

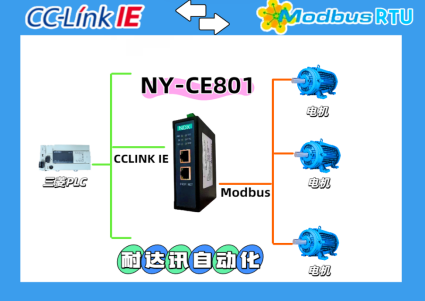

在工业自动化领域,三菱CC-Link IE与Modbus RTU设备的协议互通是产线升级、老旧设备改造中的常见需求,耐达讯自动化的专用协议网关可高效实现两者稳定数据交互,核心是网关一边做CC-Link IE从站、一边做Modbus RTU主站。

一、核心原理与角色

  • CC-Link IE侧:作为IE Field Basic/TSN从站接入三菱PLC主站,用RX/RY(位)、RWr/RWw(字) 做数据映射。

  • Modbus RTU侧:作为Modbus主站(RS485),轮询最多32台从站,支持01/02/03/04/05/06/0F/10等标准功能码。

  • 双向透明转换:PLC指令→网关转Modbus→设备执行;设备数据→网关打包上送CC-Link IE。

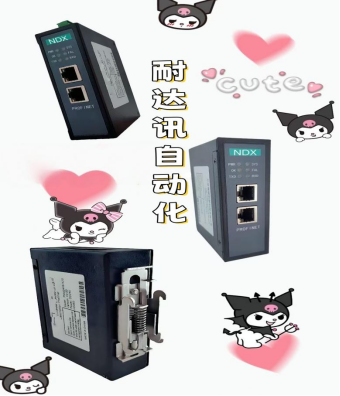

二、关键参数(以耐达讯NY-C801为例)

  • 数据容量:CC-Link IE输入/输出各最大500字节

  • Modbus从站数:≤32台

  • 刷新周期:100--500ms可配

  • 串口:RS485,波特率2400--115200,可设校验/数据位/停止位

  • 工作温度:-40℃~85℃,DIN导轨安装

三、硬件接线(极简)

  1. 电源:24V DC(注意正负极)

  2. CC-Link IE:网线接PLC主站/交换机

  3. Modbus RTU:RS485 A/B接变频器、仪表、传感器等从站(总线型,加终端电阻)

四、快速配置步骤

  1. 网关参数:用网页/专用软件设Modbus波特率、校验、从站地址,建立寄存器映射表(Modbus地址 ↔ CC-Link IE RWr/RWw)

  2. PLC组态:GX Works3添加网关为CC-Link IE从站,分配站号与软元件,下载运行

  3. 设备侧:确保从站地址、通信参数与网关一致,核对寄存器地址

五、典型应用场景

  • 三菱PLC控制Modbus RTU变频器、温控表、电量表

  • 老旧Modbus设备升级接入CC-Link IE,保护投资

  • 工厂数据采集:传感器、流量计、伺服数据上传SCADA

  • AGV、机械手、物流线多协议设备集成

六、优势

  • ✅ 低成本:不用换设备,网关即插即用

  • ✅ 低PLC负载:网关主动轮询,解放PLC CPU

  • ✅ 稳定可靠:断线续传、数据校验、抗干扰强

  • ✅ 易维护:标准化映射,调试简单

总结

耐达讯自动化CC-Link IE转Modbus RTU网关,专为工业现场多协议兼容场景设计,能够快速打通以太网总线与串口Modbus设备的通信壁垒,在不改动原有设备架构的前提下实现数据互联互通,兼具稳定性与易用性,有效降低系统集成成本与调试难度,适用于智能制造、产线改造、设备联网等多种工业自动化场景。
