linux开发深度学习-时钟

这里我们学习在 i.MX6ULL 的最小系统开发中，时钟（Clock） 、电源（Power） 和**控制（Reset/Control）**是三大核心硬件基础。

时钟系统尤为复杂，因为它直接决定了处理器的性能（主频）以及所有外设能否正常工作

i.MX6ULL 最小系统板上必须包含两颗外部晶振，它们是内部所有高频时钟的基准：

晶振频率	用途	说明
24 MHz	主时钟源	这是最重要的时钟源。它为内部的锁相环（PLL）提供基准输入，进而生成 CPU 内核、总线、USB、以太网等所有高速模块的时钟。精度要求较高（通常需 ±50ppm 以内）。
32.768 kHz	RTC 时钟源	专用于实时时钟（RTC）模块。即使在主电源断电（由电池供电）的情况下，也能维持时间和日历信息的走时。

内部时钟架构（时钟树）

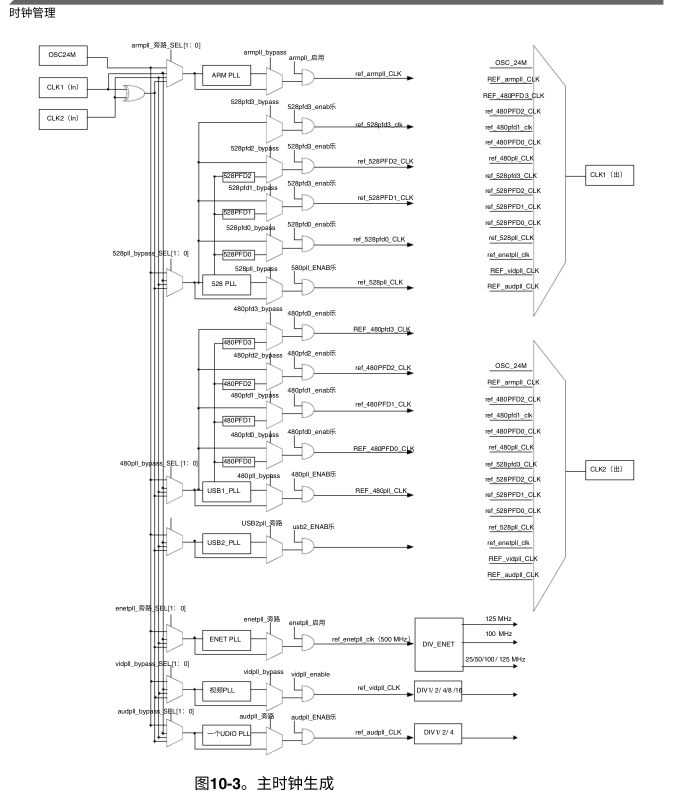

i.MX6ULL 内部拥有一个复杂的时钟树（Clock Tree）

从上到下、从左到右拆解一下图中的关键信息

1. 输入源（最左侧）

OSC24M ：这就是板子上的 24MHz 晶振。它是整个系统的"心脏起搏器"，所有高频都源于此。
CLK1 / CLK2 (n)：这是外部时钟输入引脚。通常最小系统中用不到，或者用来做备用时钟源。图中显示它们可以通过多路选择器（MUX）替代 OSC24M 进入系统。

2. 核心倍频区（中间左侧 - PLLs）

这里就是你问的 7 路锁相环（PLL） 的所在地。请注意图中的逻辑：

ARM_PLL：专供 CPU 内核。
528_PLL (SYS_PLL) ：系统主 PLL。注意看它后面挂了 4 个 PFD（PFD0, PFD1, PFD2, PFD3）。这是 i.MX6 系列的精髓，一个 PLL 通过 4 个 PFD 变出 4 组不同频率，极大地丰富了时钟源。
480_PLL (USB1_PLL) ：同样挂了 4 个 PFD。
其他 PLL ：下方的 USB2_PLL, ENET_PLL, VIDEO_PLL, AUDIO_PLL 等，各司其职。

关键点 ：你会发现所有的 PLL 输入都来自左边的垂直总线，而这条总线的源头就是 OSC24M。这验证了"24MHz 是基准"的说法。

3. 相位分数分频器（中间密集方块 - PFDs）

图中那些标着 528PFD0, 480PFD1 的小方块，就是 PFD。

它们的作用是将 PLL 输出的固定高频（如 528MHz），通过相位插值技术，变成各种奇怪的频率（如 396MHz, 352MHz, 480MHz 等），且保持低抖动。
图中的 bypass 信号意味着你可以选择"绕过"PFD，直接使用 PLL 的原始频率。

4. 输出与使能（右侧）

REF_xxx_CLK ：这些是生成的参考时钟信号，会输送到具体的外设模块（比如 REF_USB1_CLK 会给 USB 控制器用）。
ENABLE/BYPASS 控制线 ：注意那些细线（如 armpll_enable, 528pfd0_enable）。这就是软件通过寄存器 控制的地方。
- 如果软件把 enable 置为 0，对应的电路就断电/停振，达到省电目的。
- 如果软件把 bypass 置为 1，信号就不经过 PLL/PFD，直接直通（通常用于调试或低功耗模式）。

5. 特殊模块（右下角）

DIV_ENET：以太网时钟分频器。
DIV V 27/49/16 等：视频和音频的专用分频器

实操：把 i.MX6ULL 的默认主频从 528MHz 改为 696MHz （超频，需确保电源稳定），或者改为 396MHz（省电）。

在 U-Boot 源码中，时钟初始化的核心文件通常是：
arch/arm/mach-imx/mx6/clock.c (不同版本路径略有差异，也可能是 spl_board_init.c)

cs 复制代码

// 伪代码示例，展示如何配置 ARM PLL
void init_arm_clk(void)
{
    struct anatop_regs *anatop = (struct anatop_regs *)ANATOP_BASE_ADDR;

    // 1. 旁路 PLL (Bypass)，防止在配置过程中产生毛刺
    setbits_le32(&anatop->pll_arm, ANATOP_PLL_BYPASS);

    // 2. 关闭 PLL 输出 (Power Down)，准备重新配置
    clrbits_le32(&anatop->pll_arm, ANATOP_PLL_ENABLE);

    // 3. 【核心步骤】设置倍频系数 DIV_SELECT
    // 公式：F_out = 24MHz * DIV_SELECT
    // 想要 528MHz: DIV_SELECT = 22  (24 * 22 = 528)
    // 想要 696MHz: DIV_SELECT = 29  (24 * 29 = 696) -> 超频
    // 想要 396MHz: DIV_SELECT = 16.5 (需要小数分频，通常通过寄存器特定位设置)

    // 这里以设置为 528MHz (默认) 为例
    // CCM_ANALOG_PLL_ARM[DIV_SELECT] 位域通常是 [0:5] 或类似
    reg = readl(&anatop->pll_arm);
    reg &= ~ANATOP_PLL_DIV_SELECT_MASK; // 清除旧值
    reg |= (22 << ANATOP_PLL_DIV_SELECT_SHIFT); // 写入新值 22
    writel(reg, &anatop->pll_arm);

    // 4. 等待 PLL 锁定 (Lock)
    while (!(readl(&anatop->pll_arm) & ANATOP_PLL_LOCK));

    // 5. 取消旁路，使能输出
    clrbits_le32(&anatop->pll_arm, ANATOP_PLL_BYPASS);
    setbits_le32(&anatop->pll_arm, ANATOP_PLL_ENABLE);

    // 6. 设置 CPU 分频器 (ARM_PODF)
    // PLL 输出是 528MHz，但 CPU 内核可能只需要运行在 528MHz 或更低
    // 这里设置分频比，例如除以 1，则 CPU = 528MHz
    set_arm_podf(0); // 0 代表除以 1
}

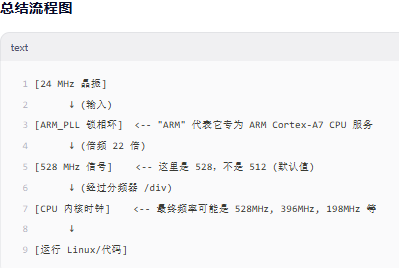

想超频 ：把代码里的 22 改成 29 (对应 696MHz)。
- 注意：超频通常需要提高 CPU 电压（LDO 调节），否则系统会不稳定。这需要同时修改 PMIC（电源管理芯片）的代码。
想省电 ：把 22 改成 16 (384MHz) 或其他低值。
编译烧录 ：修改后编译 U-Boot (make u-boot.imx)，烧录到 SD 卡启动，观察串口打印的频率信息。
