Unity Shader LOD：动态 Shader 等级切换技术详解

基于硬件性能与场景需求，智能调度着色器复杂度，实现帧率与视觉质量的最优平衡

01 / 基础概念

什么是 Level of Detail（LOD）？

LOD（细节层次）是实时渲染领域最经典的优化手段之一。其核心思想极为朴素------ 距离越远的物体，人眼分辨细节的能力越弱， 因此对远处物体使用更简化的几何体、贴图乃至 Shader， 能在几乎不损失视觉质量的前提下大幅降低 GPU 负载。

传统 LOD 主要针对网格多边形数量 （Mesh LOD），而随着可编程渲染管线的成熟， Shader LOD 的概念逐渐兴起------针对同一材质，准备多套复杂度不同的着色器变体， 在运行时根据距离、硬件性能、帧率预算等条件动态切换。

核心公式 渲染成本 ≈ 顶点数 × 顶点着色开销 + 像素数 × 像素着色开销

LOD 同时压缩这两项，是帧率稳定的基石。

02 / Shader LOD

为什么需要 Shader LOD？

现代 PBR（物理渲染）着色器在处理近景时效果惊艳，却也意味着极高的 ALU 指令数： IBL、法线贴图、各向异性、SSS（次表面散射）...... 当场景中数百个物体同时提交全精度 Shader，GPU 会迅速成为瓶颈。

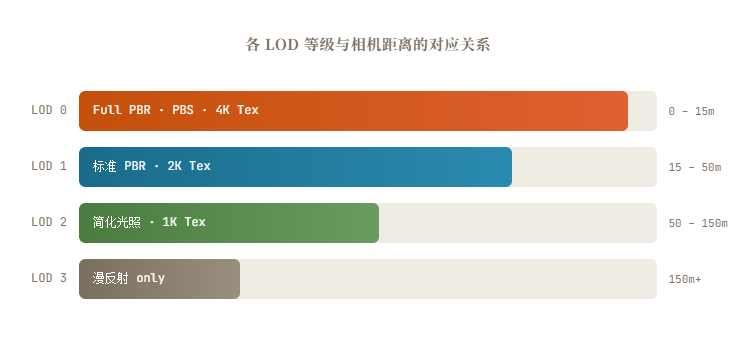

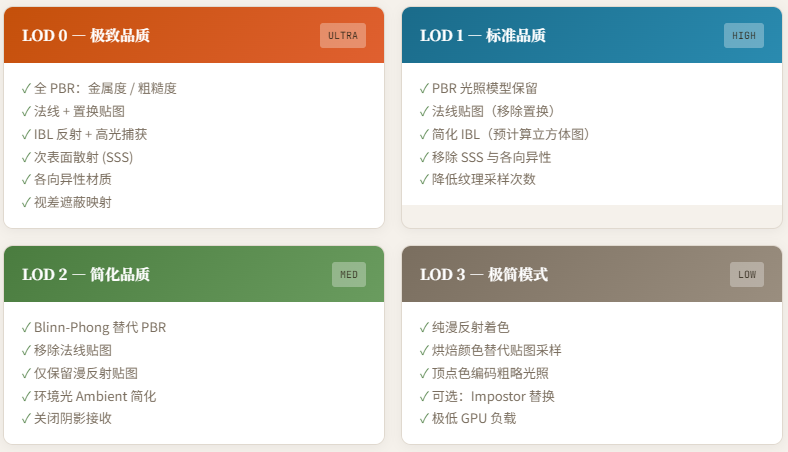

Shader LOD 的策略是为同一材质准备多套变体： 最高等级保留所有特效；中等等级移除次要特效；最低等级退化为漫反射+环境光。 运行时的切换逻辑可由 CPU 驱动，也可通过 GPU 驱动的间接绘制完成。

"好的 LOD 系统应当是隐形的------玩家永远不会察觉到发生了什么， 但帧率已经从 30fps 提升到了 60fps。"

03 / 切换策略

动态切换 Shader 等级的判断依据

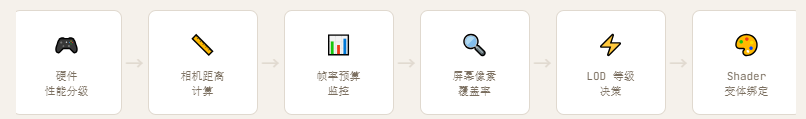

LOD 切换不应当只看距离------这是最简单的策略，但并非最优解。 现代引擎综合多种指标来决定每帧应当使用哪个等级的 Shader：

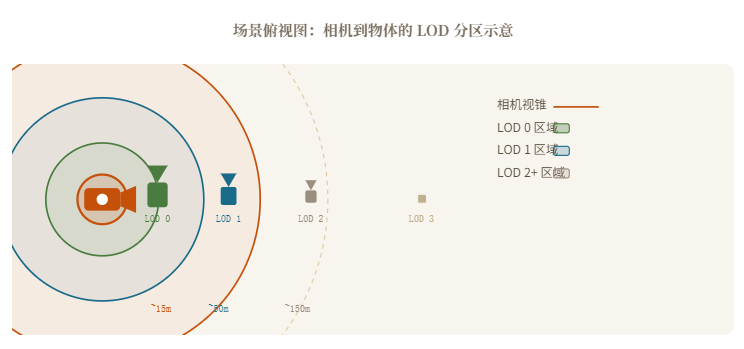

距离阈值策略

• 最常见，实现最简单
• 世界空间欧氏距离
• 固定阈值或场景动态调整
• 存在"跳变"视觉问题
• 需配合 Cross-fade 过渡

屏幕像素覆盖率

• 以像素数/屏幕面积为指标
• 更精准：考虑 FOV 与分辨率
• UE5 Nanite 采用此方案
• 计算略重，需每帧估算
• 适合高精度 AAA 场景

帧率自适应（DSSR）

• 实时监控 GPU 帧时间
• 帧率低于阈值时强制降级
• PS5/XSX 平台常见手段
• 需要平滑的 hysteresis 缓冲
• 可与 VRR 技术联动

硬件能力分级

• 启动时检测 GPU 层级
• 移动端 / PC / 主机 差异大
• Tier 1/2/3 预设组合
• 可结合用户偏好设置
• 适合跨平台发行游戏

消除切换跳变 --- Cross-Fade Dithering在两个 LOD 等级之间的边界区域，通过 Bayer 抖动矩阵对两套 Shader 的输出进行像素级混合， 人眼感知为平滑过渡，实际上是时序上的交替采样。Unity 的 SpeedTree 与 UE 的 Foliage LOD 均内置此方案。

04 / 实现方案

代码实现：从判断到绑定

下面展示在 Unity（HLSL/ShaderLab）和 GLSL 环境下，Shader LOD 的典型实现思路。 代码均为逐行展开演示，帮助理解每一步的意图。

Shader "Custom/PBR_LOD" {
  // 子着色器按 LOD 从高到低排列，引擎选第一个满足条件的
  SubShader {
    Tags { "RenderType"="Opaque" }
    LOD 600    // LOD 600 → 最高质量
    Pass { /* Full PBR: IBL + SSS + NormalMap + Displacement */ }
  }
  SubShader {
    Tags { "RenderType"="Opaque" }
    LOD 400    // LOD 400 → 标准 PBR
    Pass { /* PBR without SSS, simplified IBL */ }
  }
  SubShader {
    Tags { "RenderType"="Opaque" }
    LOD 200    // LOD 200 → Blinn-Phong
    Pass { /* Blinn-Phong, diffuse only */ }
  }
  // Fallback：LOD 0 以下降级到内置 Diffuse
  Fallback "Diffuse"
}

在 Unity 中，Shader.globalMaximumLOD 与 material.shader.maximumLOD 是控制 Shader LOD 的两个关键 API。全局值会影响所有使用了 LOD 关键字的 Shader， 而材质级别的值则仅作用于单个材质实例------这让我们可以对同一个场景中的不同物体施加精细控制。

// ShaderLODManager.cs --- 运行时 Shader LOD 决策器
using UnityEngine;
using System.Collections.Generic;
public class ShaderLODManager : MonoBehaviour {
    // 各 LOD 等级对应的 Shader.globalMaximumLOD 值
    static readonly [] LOD_VALUES = { 600, 400, 200, 0 };int
    // 切换阈值（距离，米）；加入 hysteresis 滞后
    static readonly [] DIST_UP   = { 50f, 120f, 280f };float
    static readonly [] DIST_DOWN = { 40f, 100f, 240f };float
    static readonly  TARGET_MS  = 16.6f; // 60 fps 预算float
     _currentLOD = 0;int
     _smoothedGPUms = 0f;float

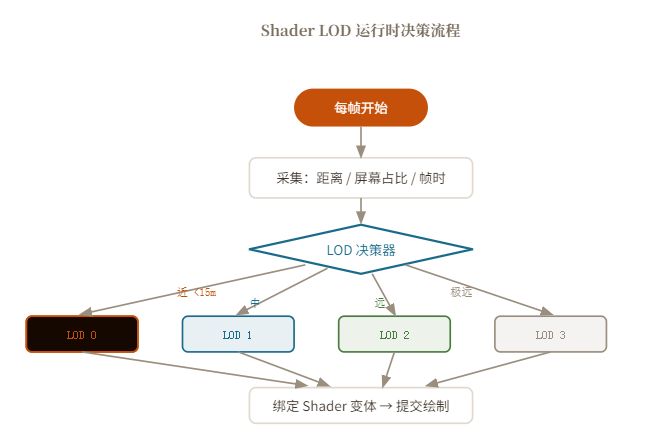

    void Update() {
         dist     = GetCameraDistance();float
        ;float1000f
        _smoothedGPUms = Mathf.Lerp(_smoothedGPUms, gpuMs, 0.1f);
         targetLOD = ComputeLOD(dist, _smoothedGPUms);int
        if (targetLOD != _currentLOD) {
            _currentLOD = targetLOD;
            Shader.globalMaximumLOD = LOD_VALUES[_currentLOD];
        }
    }
     ComputeLOD(float dist, float gpuMs) {int
        // 帧率优先：若 GPU 超预算则强制降一级
        if)3
            return;1
        // 距离驱动（带 hysteresis）
        if (dist > DIST_UP[Mathf.Min(_currentLOD, 2)])   return _currentLOD + 1;
        if (dist < DIST_DOWN[Mathf.Max(_currentLOD-1,0)]) return _currentLOD - 1;
        return _currentLOD;
    }
}

Hysteresis 滞后缓冲在上级阈值和下级阈值之间加入死区，防止物体在边界处频繁来回切换 Shader（抖动）。 例如：从 LOD0 降到 LOD1 的距离阈值为 20m，但从 LOD1 升回 LOD0 需要距离小于 16m， 形成 4m 宽的滞后区间。

// fragment_uber.glsl --- 通过宏裁剪着色器功能
// 编译时 LOD_LEVEL 由引擎注入：0/1/2/3
#version 460 core
uniform sampler2D uAlbedo;
#if LOD_LEVEL <= 1
uniform sampler2D uNormal;
uniform sampler2D uRoughness;
#endif
#if LOD_LEVEL == 0
uniform samplerCube uIBL;
uniform sampler2D uSSS;
#endif
vec3 shade(SurfaceData s) {
    vec3 color = s.albedo * ambientOcclusion(s);
    #if LOD_LEVEL == 0
        // 全 PBR: Cook-Torrance + IBL + SSS
        color += sss(s);
    #elif LOD_LEVEL == 1
        // 标准 PBR: 无 SSS，简化高光
        color += cubeMapRefl(s);
    #elif LOD_LEVEL == 2
        // Blinn-Phong 简化光照
        color += blinnPhong(s);
    #else
        // LOD 3: 仅漫反射 + 环境光
        color += s.albedo * uAmbient;
    #endif
    return toneMap(color);
}

Uber Shader + 预处理宏 是另一种流行方案： 维护一份主着色器源码，通过 #define LOD_LEVEL 在编译期或运行时（通过 GL_ARB_shading_language_include） 裁剪功能模块。这样只需维护一套源文件，大幅降低 Shader 管理成本。

05 / 性能数据

Shader LOD 带来的性能提升

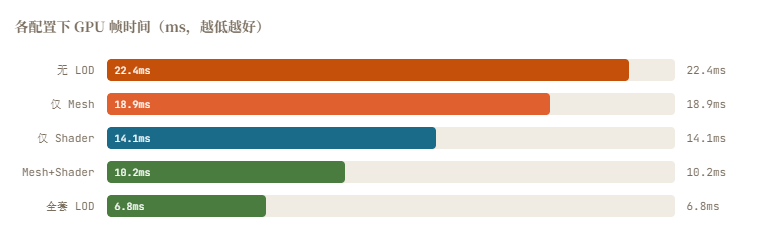

以下数据来自典型开放世界场景（约 500 个可见动态物体，1080p，中端 GPU）的对比测试。 结果表明，合理配置 Shader LOD 后，GPU 帧时间可减少 30%--55%， 且在场景边界区域几乎无可感知的视觉差异。

移动平台的特殊考量 移动端 GPU（如 Mali、Adreno）普遍采用 Tile-Based Deferred Rendering， Shader 复杂度对 Tile 填充率影响更为显著。 在 Android 中档设备上，将全 PBR 替换为简化模型后，帧时间降幅可达60%， 远超桌面端效果。

06 / 最佳实践

工程化 Shader LOD 的最佳实践

理论之外，以下是从生产环境中总结出来的工程建议：

变体管理

• 用 Uber Shader + 宏控制变体
• 避免 Shader 变体爆炸（<100 变体/材质）
• 离线预编译所有 LOD 变体
• 使用 Shader Graph 可视化管理

过渡与抖动

• Cross-fade 持续时间 0.2--0.5s
• 用 Bayer4×4 抖动矩阵
• 抖动在后处理前完成
• 避免透明物体使用抖动

调试工具

• LOD Visualization 着色模式
• 实时帧率预算 HUD
• GPU Captures 定位热点
• RenderDoc / PIX 帧分析

阈值调优

• 场景编辑器中可视化调整
• 结合 FOV 动态缩放阈值
• 为重要物体设置更高基准
• A/B 测试玩家感知差异

未来展望 --- 机器学习驱动的 LODNVIDIA 的 DLSS、AMD 的 FSR 已经证明 AI 超分辨率可有效补偿低分辨率渲染的细节损失。 下一步，结合强化学习的动态 LOD 决策系统有望根据玩家注视方向（Eye Tracking） 和场景语义重要性，在像素级别动态分配着色预算，使视觉关注区域永远保持最高品质。
