6. Android Shadow与众不同？一文解决插件化四大核心难题：ClassLoader冲突、Activity代理、资源隔离、动态更新（源码分析上）

Shadow源码超级大，而且是非常复杂，很多设计模式，跨进程, 类加载机制，ASM插桩，AOP

本文将剥离复杂的底层细节，聚焦于 Shadow 插件化框架的六大核心模块，深入剖析其实现原理：

📦 插件打包
- 探讨插件的构建流程与包结构规范。
⚡ 动态化能力
- 分析如何实现代码与资源的动态下发与更新。
🛠️ 插件管理
- 生命周期管理、版本控制及状态流转机制。
🚀 插件加载
- 核心加载流程：从文件读取到内存映射。
🖼️ Activity 加载
- 欺骗系统 AMS 的技巧与栈管理策略（Shadow 的核心亮点）。
🔜 后续预告
- 资源加载机制（Resource Loading）
- SO 库加载机制（Native Library Loading）

问题： Q1: Shadow是如何解决ClassLoader双亲委派带来的类冲突问题的？

Q2:插件的classLoader是怎么样的？

Q3:Loader和Runtime是干嘛的？

Q4: 插件框架本身的代码（如Loader、Runtime）也是动态加载的，而非打包在宿主里

Q5: 如果在插件中使用Flutter

一.Shadow整体架构与设计原则

简单图解： host--->manage----->下面的模块

Shadow 的三层架构（Loader / Runtime / Plugin）

各层核心职责：

Loader层 - 插件加载器
- 插件生命周期管理（加载/卸载）
- ClassLoader和Resources构造
- 组件信息解析与注册
Runtime层 - 运行时容器
- 代理系统组件调用
- 提供插件运行环境
- 资源ID映射与转发
Plugin层 - 业务插件
- 独立业务逻辑实现
- 无需关心插件化细节
- 透明运行在Shadow环境中

1.1 模块关系分析

PluginManager 的启动流程

核心源码分析：

java 复制代码

// PluginManager.java - 核心接口
public interface PluginManager {
    static PluginManager getInstance(Context context) {
        return PluginManagerImpl.getInstance(context);
    }

    void init();
    Plugin loadPlugin(String pluginId);
}

// PluginManagerImpl.java - 具体实现
public class PluginManagerImpl implements PluginManager {
    private static PluginManagerImpl sInstance;
    private Context mHostContext;

    public static PluginManagerImpl getInstance(Context context) {
        if (sInstance == null) {
            synchronized (PluginManagerImpl.class) {
                if (sInstance == null) {
                    sInstance = new PluginManagerImpl(context);
                }
            }
        }
        return sInstance;
    }

    @Override
    public void init() {
        // 1. 初始化Shadow运行时
        ShadowRuntime.init(mHostContext);

        // 2. 创建插件目录结构
        createPluginDirectories();

        // 3. 加载已安装插件信息
        loadInstalledPluginsInfo();

        // 4. 初始化组件管理器
        ComponentManager.getInstance().init(mHostContext);
    }

    private void createPluginDirectories() {
        // 创建插件存储目录
        new File(mHostContext.getFilesDir(), "plugins").mkdirs();
        new File(mHostContext.getFilesDir(), "odex").mkdirs();
        new File(mHostContext.getFilesDir(), "lib").mkdirs();
    }
}

启动流程时序图：

sequenceDiagram participant App as 宿主应用 participant PM as PluginManager participant SR as ShadowRuntime participant CM as ComponentManager App->>PM: getInstance(context) PM-->>App: 返回单例实例 App->>PM: init() PM->>SR: init(hostContext) PM->>PM: createPluginDirectories() PM->>PM: loadInstalledPluginsInfo() PM->>CM: getInstance().init(hostContext) PM-->>App: 初始化完成

1.2 Manager加载Loader

核心源码分析：

java 复制代码

// FastPluginManager.java - Loader加载器
public class FastPluginManager extends PluginManagerImpl {
    private static final String LOADER_CLASS_NAME =
        "com.tencent.shadow.core.loader.ShadowPluginLoader";

    protected void loadPluginLoaderAndRuntime(String pluginId, Bundle extras) {
        // 1. 获取Loader APK文件
        File loaderApk = getLoaderApkFile();

        // 2. 创建Loader ClassLoader
        DexClassLoader loaderClassLoader = new DexClassLoader(
            loaderApk.getAbsolutePath(),
            odexDir.getAbsolutePath(),
            libraryPath,
            getClass().getClassLoader()
        );

        // 3. 动态加载Loader类
        Class<?> loaderClass = loaderClassLoader.loadClass(LOADER_CLASS_NAME);
        ShadowPluginLoader loader = (ShadowPluginLoader)
            loaderClass.newInstance();

        // 4. 初始化Loader
        loader.init(createLoaderArgs(pluginId, extras));

        // 5. 缓存Loader实例
        mPluginLoaderMap.put(pluginId, loader);

        // 6. 加载Runtime
        loadPluginRuntime(pluginId, loader);
    }

    private void loadPluginRuntime(String pluginId, ShadowPluginLoader loader) {
        // 1. 获取Runtime信息
        PluginRuntimeInfo runtimeInfo = loader.getRuntimeInfo();

        // 2. 创建Runtime ClassLoader
        DexClassLoader runtimeClassLoader = new DexClassLoader(
            runtimeInfo.getApkPath(),
            runtimeOdexDir.getAbsolutePath(),
            libraryPath,
            loader.getClassLoader()
        );

        // 3. 加载Runtime类
        ShadowRuntime runtime = (ShadowRuntime)
            runtimeClassLoader.loadClass(runtimeInfo.getClassName())
                .newInstance();

        // 4. 初始化Runtime
        runtime.init(createRuntimeArgs(pluginId));

        // 5. 建立Loader-Runtime关联
        loader.bindRuntime(runtime);

        // 6. 缓存Runtime实例
        mPluginRuntimeMap.put(pluginId, runtime);
    }
}

Loader加载流程：

sequenceDiagram participant FPM as FastPluginManager participant DCL as DexClassLoader participant SPL as ShadowPluginLoader participant SR as ShadowRuntime FPM->>DCL: 创建Loader ClassLoader DCL-->>FPM: Loader ClassLoader FPM->>DCL: loadClass("ShadowPluginLoader") DCL-->>FPM: Loader类对象 FPM->>SPL: newInstance() FPM->>SPL: init(loaderArgs) FPM->>DCL: 创建Runtime ClassLoader DCL-->>FPM: Runtime ClassLoader FPM->>DCL: loadClass(runtime类名) DCL-->>FPM: Runtime类对象 FPM->>SR: newInstance() FPM->>SR: init(runtimeArgs) FPM->>SPL: bindRuntime(runtime) SPL->>SR: 建立双向引用

1.3 Loader 如何构造 ClassLoader 与 Resources

ClassLoader构造源码：

java 复制代码

// PluginClassLoader.java - 插件ClassLoader
public class PluginClassLoader extends DexClassLoader {
    private final String mPluginId;
    private final ClassLoader mHostClassLoader;

    public PluginClassLoader(String pluginId, String dexPath,
                            String optimizedDirectory, String libraryPath,
                            ClassLoader parent) {
        super(dexPath, optimizedDirectory, libraryPath, parent);
        mPluginId = pluginId;
        mHostClassLoader = parent;
    }

    @Override
    protected Class<?> loadClass(String name, boolean resolve)
        throws ClassNotFoundException {
        // 1. 检查已加载类
        Class<?> clazz = findLoadedClass(name);
        if (clazz != null) return clazz;

        // 2. 系统类委派给父加载器
        if (name.startsWith("android.") || name.startsWith("java.")) {
            return mHostClassLoader.loadClass(name);
        }

        // 3. Shadow框架类委派
        if (name.startsWith("com.tencent.shadow.")) {
            return mHostClassLoader.loadClass(name);
        }

        // 4. 尝试自己加载（打破双亲委派）
        try {
            clazz = findClass(name);
            if (resolve) resolveClass(clazz);
            return clazz;
        } catch (ClassNotFoundException e) {
            // 自己加载失败，委派给父加载器
        }

        // 5. 最终委派给父加载器
        return super.loadClass(name, resolve);
    }
}

Resources构造源码：

java 复制代码

// PluginResources.java - 插件Resources包装器
public class PluginResources extends Resources {
    private final Resources mHostResources;
    private final Resources mPluginResources;
    private final ResourceMapping mResourceMapping;

    public PluginResources(Resources hostResources,
                          AssetManager pluginAssetManager,
                          ResourceMapping mapping) {
        super(pluginAssetManager,
              hostResources.getDisplayMetrics(),
              hostResources.getConfiguration());
        mHostResources = hostResources;
        mResourceMapping = mapping;
        mPluginResources = new Resources(pluginAssetManager,
                                       hostResources.getDisplayMetrics(),
                                       hostResources.getConfiguration());
    }

    @Override
    public int getIdentifier(String name, String defType, String defPackage) {
        // 先在插件资源中查找
        int pluginResId = mPluginResources.getIdentifier(name, defType, defPackage);
        if (pluginResId != 0) {
            // 映射到宿主资源ID
            return mResourceMapping.mapToHostId(pluginResId);
        }
        // 在宿主资源中查找
        return mHostResources.getIdentifier(name, defType, defPackage);
    }

    @Override
    public Drawable getDrawable(int id) throws NotFoundException {
        // 检查是否是插件资源ID
        Integer originalId = mResourceMapping.getOriginalId(id);
        if (originalId != null) {
            try {
                return mPluginResources.getDrawable(originalId);
            } catch (NotFoundException e) {
                // 回退到宿主资源
            }
        }
        return mHostResources.getDrawable(id);
    }
}

资源ID映射原理：

flowchart TD Start[插件访问资源] --> CheckID{检查资源ID} CheckID -->|插件资源ID| Map[资源ID映射] CheckID -->|宿主资源ID| Direct[直接访问] Map --> Load[加载插件资源] Load --> Success{加载成功?} Success -->|是| Return[返回资源] Success -->|否| Fallback[回退到宿主资源] Direct --> ReturnHost[访问宿主资源] Fallback --> ReturnHost Return --> End[资源访问完成] ReturnHost --> End

1.4 运行时容器（Loader + Runtime）的协同工作机制

Loader核心源码：

java 复制代码

// ShadowPluginLoader.java - Loader实现
public class ShadowPluginLoader {
    private Context mHostContext;
    private PluginClassLoader mPluginClassLoader;
    private PluginResources mPluginResources;
    private ComponentManager mComponentManager;
    private ShadowRuntime mBoundRuntime;

    public void init(Bundle args) {
        // 1. 创建插件目录
        createPluginWorkspace();

        // 2. 加载插件APK
        File pluginApk = loadPluginApk();

        // 3. 创建ClassLoader和Resources
        mPluginClassLoader = createPluginClassLoader(pluginApk);
        mPluginResources = createPluginResources(pluginApk);

        // 4. 初始化组件管理器
        mComponentManager = new ComponentManager(mHostContext);
        mComponentManager.init();

        // 5. 解析插件清单
        parsePluginManifest(pluginApk);
    }

    public void bindRuntime(ShadowRuntime runtime) {
        mBoundRuntime = runtime;

        // 建立双向关联
        runtime.setPluginClassLoader(mPluginClassLoader);
        runtime.setPluginResources(mPluginResources);
        runtime.setComponentManager(mComponentManager);
        runtime.bindLoader(this);
    }

    public void startPluginActivity(Intent intent) {
        // 1. 获取目标Activity信息
        ComponentName component = intent.getComponent();
        String activityName = component.getClassName();

        // 2. 查找Activity信息
        ActivityInfo activityInfo = mComponentManager.getActivityInfo(activityName);

        // 3. 委托Runtime创建代理Activity
        ShadowActivity shadowActivity = mBoundRuntime.createShadowActivity(
            activityInfo, intent);

        // 4. 启动代理Activity
        Intent shadowIntent = new Intent(mHostContext, shadowActivity.getClass());
        shadowIntent.putExtra(KEY_PLUGIN_ID, mPluginId);
        shadowIntent.putExtra(KEY_ACTIVITY_INFO, activityInfo);

        mHostContext.startActivity(shadowIntent);
    }
}

Runtime核心源码：

java 复制代码

// ShadowRuntime.java - Runtime实现
public class ShadowRuntime {
    private ShadowPluginLoader mBoundLoader;
    private PluginClassLoader mPluginClassLoader;
    private PluginResources mPluginResources;
    private ComponentManager mComponentManager;

    public void init(Bundle args) {
        String pluginId = args.getString(KEY_PLUGIN_ID);

        // 1. 初始化插件环境
        initPluginEnvironment();

        // 2. 创建插件上下文
        Context pluginContext = createPluginContext();

        // 3. 初始化插件Application
        if (mComponentManager != null) {
            String appClassName = mComponentManager.getApplicationClassName();
            if (appClassName != null) {
                createPluginApplication(appClassName, pluginContext);
            }
        }
    }

    public void bindLoader(ShadowPluginLoader loader) {
        mBoundLoader = loader;
    }

    public ShadowActivity createShadowActivity(ActivityInfo activityInfo, Intent intent) {
        // 1. 加载插件Activity类
        Class<?> pluginActivityClass = mPluginClassLoader.loadClass(activityInfo.name);

        // 2. 创建ShadowActivity子类
        Class<?> shadowActivityClass = generateShadowActivityClass(
            pluginActivityClass.getName(), pluginActivityClass);

        // 3. 实例化ShadowActivity
        ShadowActivity shadowActivity = (ShadowActivity) shadowActivityClass.newInstance();

        // 4. 设置插件Activity实例
        Object pluginActivity = pluginActivityClass.newInstance();
        shadowActivity.setPluginActivity(pluginActivity);

        // 5. 注入依赖
        injectDependencies(shadowActivity, pluginActivity);

        return shadowActivity;
    }
}

Loader-Runtime协作时序图：

sequenceDiagram participant Host as 宿主环境 participant Loader as ShadowPluginLoader participant Runtime as ShadowRuntime participant CM as ComponentManager participant Plugin as 业务插件 Host->>Loader: init(args) Loader->>Loader: 创建ClassLoader/Resources Loader->>CM: 初始化组件管理器 Loader-->>Host: Loader就绪 Host->>Runtime: init(args) Runtime-->>Host: Runtime就绪 Host->>Loader: bindRuntime(runtime) Loader->>Runtime: 设置ClassLoader/Resources Runtime->>Loader: 建立双向引用 Note over Host,Plugin: 插件运行阶段 Host->>Loader: startPluginActivity(intent) Loader->>CM: getActivityInfo() CM-->>Loader: ActivityInfo Loader->>Runtime: createShadowActivity() Runtime->>Runtime: 动态生成ShadowActivity类 Runtime->>Plugin: 创建插件Activity实例 Runtime-->>Loader: ShadowActivity实例 Loader->>Host: 启动代理Activity Host-->>Plugin: 插件Activity运行

协同工作机制关键点：

双向绑定：Loader和Runtime通过bind方法建立双向关联
职责分离 ：
- Loader：资源加载、组件注册、目录管理
- Runtime：类生成、方法调用、服务代理
上下文传递：通过PluginContext传递插件运行环境
透明代理：ShadowActivity透明代理插件Activity调用
资源隔离：每个插件独立ClassLoader和Resources

通过这样的三层架构设计，Shadow实现了插件的完全透明化运行，插件开发者无需关心插件化实现细节，可以像开发普通Android应用一样开发插件。

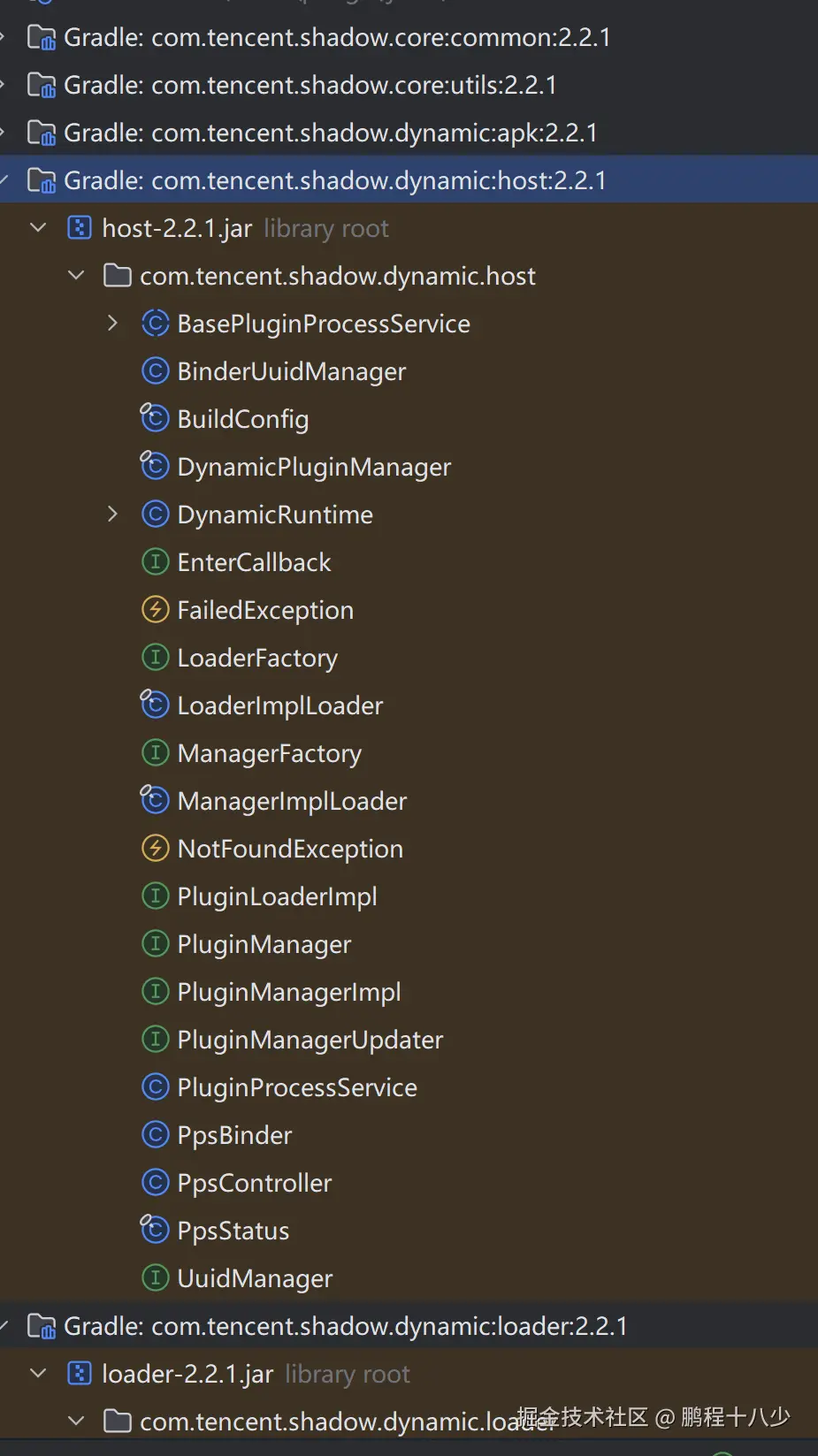

对应的核心的源码:这些架包是对应怎么样的源码?

Runtime和Loader分别包含哪些核心的类?

二、插件加载机制

2.1 宿主加载插件流程 (重点)

腾讯Shadow是一个渐进式、组件化、去中心化的Android插件化框架。

它的核心设计思想是 "复用系统ClassLoader" 和 "单ClassLoader多Dex" ，这与早期插件化框架（如DynamicLoadApk）的"双亲委派破坏+多ClassLoader"方案有本质区别。

下面我将详细梳理Shadow的整体加载插件流程，并解释其核心思想。

一、核心设计思想（先理解这个，再看流程）

宿主与插件完全平等 ：Shadow认为宿主和插件都是平等的APK，插件甚至可以不依赖宿主而独立运行。这通过将插件框架本身也封装为一个Runtime APK 和Loader APK来实现。
复用公共库 ：宿主和插件可以共享相同的依赖库（如androidx.appcompat），避免类冲突和包体积膨胀。这是通过精巧的ClassLoader委派机制实现的。
动态运行时：插件代码在运行时动态加载，无需安装。

二、三大核心组件

理解流程前，需要知道三个关键部分：

宿主（Host）：主APP，负责管理插件的下载、安装、加载入口。它只包含最少的Shadow API。
插件（Plugin） ：业务功能模块，被打包成一个独立的APK文件（不包含Shadow框架代码和公共库）。插件里面包含了loader.apk和runtime.apk
Manager（管理包） ：
- Loader ：（基础模块）一个特殊的APK，负责加载插件APK。它包含了插件加载器的实现和公共库。
- Runtime ：一个特殊的APK，负责提供插件组件的运行时环境（如代理Activity、Service等）。它包含公共库和代理组件。

关键点：Loader和Runtime本身也是独立的APK，它们和宿主、插件一样，可以独立编译和更新。

三、整体加载流程（图文结合）

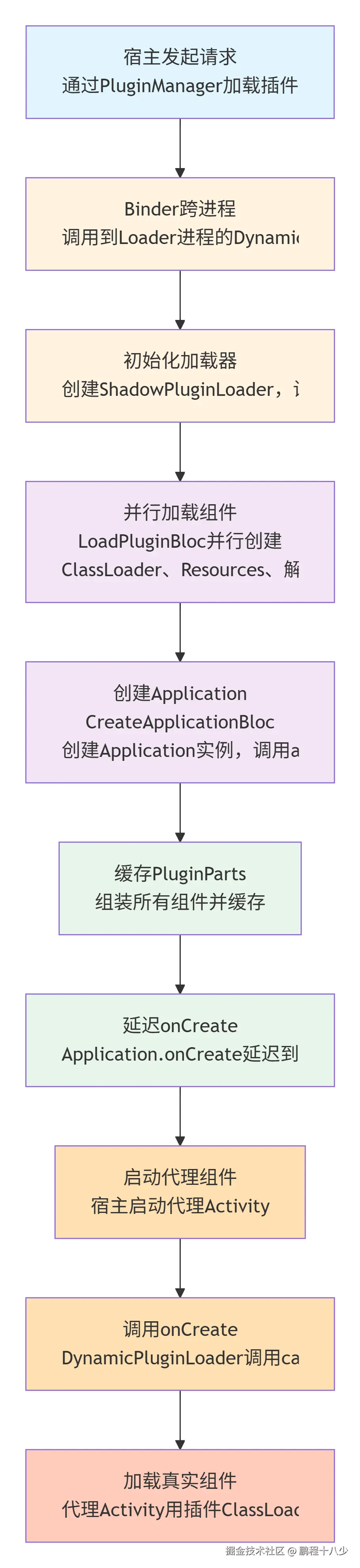

下图清晰地展示了Shadow插件化的核心加载流程与组件协作关系：

以下是流程各阶段的详细说明：

阶段一：环境初始化（图中A部分）

这个阶段在宿主App启动时进行，目的是准备好插件运行的"地基"。

宿主启动：用户启动宿主App。
安装/更新Manager ：
- 宿主检查本地是否存在指定版本的Loader和Runtime APK。
- 如果不存在或版本过低，会从网络下载这两个APK，并使用PackageManager静默安装（PackageManagerCompat.installPackage）。
创建PluginManager ：
- 宿主通过固定的类名（com.tencent.shadow.dynamic.host.DynamicPluginManager），使用PathClassLoader加载Loader APK 中的PluginManager实现类。
- 这样就获得了操作插件的入口对象。

阶段二：插件加载与启动（图中B部分）

当需要启动一个插件时（例如点击某个插件功能图标），流程如下：

加载插件：
- 宿主调用PluginManager.enter(...)方法，传递插件APK的路径等信息。
- 这个调用会通过Binder跨进程（或同一进程的类加载）跳转到Loader APK中。
Loader创建PluginLoader：
- Loader APK中的PluginManager实现收到请求。
- 它根据插件信息，创建一个专属于该插件的PluginLoader实例。
- 关键步骤 ：PluginLoader会为插件创建一个新的ClassLoader 。这个ClassLoader的parent被设置为Loader APK的ClassLoader 。这意味着：
  - 插件可以访问Loader APK中的类（即公共依赖库）。
  - 不同插件的ClassLoader是隔离的。
  - 宿主、Loader、插件形成了清晰的类加载委派关系。
加载插件资源：
- PluginLoader使用Android的AssetManager和Resources构造方法，创建出插件自己的Resources对象，用于加载插件APK中的资源（如图片、布局）。
启动插件组件：
- PluginLoader调用loadRuntime或相关方法，确保Runtime APK 被加载。Runtime APK中包含了PluginActivity、PluginService等代理组件。
- 宿主通过PluginManager获得一个启动插件的Intent，这个Intent指向的是Runtime APK中的代理Activity （如com.tencent.shadow.plugin.runtime.PluginDefaultActivity）。
代理组件接管：
- 系统启动这个代理Activity。
- 代理Activity在onCreate等生命周期方法中，通过PluginLoader和Binder，调用到插件APK中真正的业务Activity的对应生命周期方法。
- 关键桥梁 ：PluginLoader充当了代理组件和插件实现类之间的桥梁。它用插件的ClassLoader去加载插件中真正的业务类（如com.example.plugin.MainActivity），并实例化、调用其方法。

加载manager插件的流程

scss 复制代码

Shadow
   FixedPathPmUpdater
      DynamicPluginManager
         ManagerImplLoader
          PluginManagerImpl
            SamplePluginManager----->enter()

FastPluginManager---->   installPlugin()

具体的了loader插件流程：（核心）

csharp 复制代码

BinderPluginLoader
PluginLoaderBinder
DynamicPluginLoader
ShadowPluginLoader
LoadPluginBloc
LoadApkBloc
  初始化插件的Application:  CreateApplicationBloc

callApplicationOnCreate() 的调用时机: 时机一：启动插件 Activity 前

真正的加载流程是：

DynamicPluginLoader 作为 Loader APK 的入口，接收宿主请求
委托给 ShadowPluginLoader（实际是它的子类）
ShadowPluginLoader 调用 LoadPluginBloc 执行实际加载
LoadPluginBloc 负责：
- 创建插件的 ShadowClassLoader
- 创建插件的 Resources
- 加载插件的 Application
- 解析插件组件并注册到 ComponentManager
- 缓存 PluginParts 供后续使用

我来绘制一个完整的时序图，展示宿主加载插件并启动插件Application的全流程。

一、完整加载启动时序图

sequenceDiagram participant Host as 宿主(Host App) participant PM as PluginManager (PluginLoaderBinder) participant DPL as DynamicPluginLoader (Loader APK) participant SPL as ShadowPluginLoader (核心加载器) participant LPB as LoadPluginBloc (加载模块) participant LAB as LoadApkBloc (创建ClassLoader) participant CAB as CreateApplicationBloc (创建Application) participant CM as ComponentManager (组件管理器) participant Proxy as 代理Activity (Runtime APK) participant PluginApp as 插件Application participant PluginAct as 插件Activity Note over Host: 1. 启动插件流程开始 Host->>PM: loadPlugin(uuid, partKey) PM->>DPL: 通过Binder调用loadPlugin() Note over DPL: 2. 创建ShadowPluginLoader DPL->>DPL: 创建ShadowPluginLoader实例 DPL->>SPL: onCreate() Note over SPL: 3. 并行加载插件组件 SPL->>LPB: loadPlugin() par 并行任务1 LPB->>LAB: loadPlugin()创建ClassLoader LAB-->>LPB: 返回插件ClassLoader and 并行任务2 LPB->>LPB: 解析PluginManifest LPB-->>LPB: 返回PluginManifest and 并行任务3 LPB->>LPB: 创建Resources LPB-->>LPB: 返回Resources end Note over LPB: 4. 创建Application实例 LPB->>CAB: createShadowApplication() CAB->>PluginApp: newInstance()创建实例 CAB->>PluginApp: attachBaseContext() Note right of PluginApp: 此时onCreate()还未调用 CAB-->>LPB: 返回Application实例 Note over LPB: 5. 组装并缓存PluginParts LPB->>CM: addPluginApkInfo() LPB->>LPB: 创建PluginParts并缓存 LPB-->>SPL: 返回Future SPL-->>DPL: 加载完成 DPL-->>PM: 通过Binder返回结果 PM-->>Host: 加载完成 Note over Host: 6. 启动插件Activity Host->>PM: 启动插件Activity PM->>DPL: convertActivityIntent() Note over DPL: 7. 调用Application.onCreate() alt Application未onCreate DPL->>SPL: callApplicationOnCreate(partKey) SPL->>PluginApp: 获取Application实例 SPL->>SPL: 创建ContentProvider 并调用onCreate() SPL->>PluginApp: onCreate() PluginApp-->>SPL: 完成 end Note over DPL: 8. 创建代理Intent DPL->>DPL: 创建代理Activity的Intent DPL-->>PM: 返回代理Intent PM-->>Host: 返回代理Intent Note over Host: 9. 启动代理Activity Host->>Proxy: startActivity(代理Intent) Note over Proxy: 10. 代理Activity创建插件Activity Proxy->>Proxy: onCreate() Proxy->>SPL: 获取插件ClassLoader SPL-->>Proxy: 返回ClassLoader Proxy->>Proxy: 用插件ClassLoader加载真实Activity类 Proxy->>PluginAct: newInstance()创建实例 Proxy->>PluginAct: attachBaseContext() Proxy->>PluginAct: onCreate() PluginAct-->>Proxy: 完成 Proxy-->>Host: 显示插件界面

二、详细流程分解

阶段1：宿主发起加载请求

java 复制代码

// 宿主代码
DynamicPluginManager pluginManager = new DynamicPluginManager(context);
// 1. 加载插件
pluginManager.loadPlugin(uuid, partKey, callback);
// 2. 启动插件Activity
Intent pluginIntent = new Intent();
pluginIntent.setClassName(pluginPackageName, pluginActivityClassName);
pluginManager.startPluginActivity(context, pluginIntent);

阶段2：Binder通信到Loader进程

kotlin 复制代码

// PluginLoaderBinder (宿主的Binder代理)
class PluginLoaderBinder : IPluginLoader.Stub() {
    override fun loadPlugin(uuid: String, partKey: String, callback: LoadPluginCallback) {
        // 调用到Loader进程的DynamicPluginLoader
        mDynamicPluginLoader.loadPlugin(uuid, partKey, callback)
    }
}

阶段3：DynamicPluginLoader初始化

kotlin 复制代码

// DynamicPluginLoader.kt
internal class DynamicPluginLoader(hostContext: Context, uuid: String) {

    init {
        // 1. 加载CoreLoaderFactoryImpl
        val coreLoaderFactory = mDynamicLoaderClassLoader.getInterface(
            CoreLoaderFactory::class.java,
            CORE_LOADER_FACTORY_IMPL_NAME
        )

        // 2. 创建ShadowPluginLoader
        mPluginLoader = coreLoaderFactory.build(hostContext)

        // 3. 设置代理提供者
        DelegateProviderHolder.setDelegateProvider(mPluginLoader)

        // 4. 初始化
        mPluginLoader.onCreate()
    }

    fun loadPlugin(partKey: String) {
        // 获取插件信息
        val installedApk = mUuidManager.getPlugin(mUuid, partKey)

        // 调用ShadowPluginLoader
        val future = mPluginLoader.loadPlugin(installedApk)
        future.get()  // 等待完成
    }
}

阶段4：LoadPluginBloc并行加载

kotlin 复制代码

// LoadPluginBloc.kt - 并行加载流程
object LoadPluginBloc {

    fun loadPlugin(...): Future<*> {
        // 1. 创建ClassLoader (LoadApkBloc)
        val buildClassLoader = executorService.submit {
            LoadApkBloc.loadPlugin(installedApk, loadParameters, pluginPartsMap)
        }

        // 2. 解析Manifest (并行)
        val buildPluginManifest = executorService.submit {
            val pluginClassLoader = buildClassLoader.get()
            pluginClassLoader.loadPluginManifest()
        }

        // 3. 创建Resources (并行)
        val buildResources = executorService.submit {
            CreateResourceBloc.create(installedApk.apkFilePath, hostAppContext)
        }

        // 4. 创建Application (CreateApplicationBloc)
        val buildApplication = executorService.submit {
            val pluginClassLoader = buildClassLoader.get()
            val resources = buildResources.get()
            val pluginManifest = buildPluginManifest.get()

            CreateApplicationBloc.createShadowApplication(
                pluginClassLoader,
                loadParameters,
                pluginManifest,
                resources,
                hostAppContext,
                componentManager,
                pluginApplicationInfo,
                appComponentFactory
            )
        }

        // 5. 最终组装
        val buildRunningPlugin = executorService.submit {
            val pluginClassLoader = buildClassLoader.get()
            val resources = buildResources.get()
            val shadowApplication = buildApplication.get()

            lock.withLock {
                // 缓存PluginParts
                pluginPartsMap[loadParameters.partKey] = PluginParts(
                    appComponentFactory,
                    shadowApplication,    // 已attachBaseContext，未onCreate
                    pluginClassLoader,
                    resources,
                    pluginPackageManager
                )
            }
        }

        return buildRunningPlugin
    }
}

阶段5：启动时调用Application.onCreate()

kotlin 复制代码

// ShadowPluginLoader.kt
abstract class ShadowPluginLoader(hostAppContext: Context) {

    @Synchronized
    fun callApplicationOnCreate(partKey: String) {
        // 确保在主线程执行
        if (isUiThread()) {
            realAction()
        } else {
            mUiHandler.post { realAction() }
        }
    }

    private fun realAction() {
        val pluginParts = getPluginParts(partKey)
        pluginParts?.let {
            val application = pluginParts.application

            // 1. 先创建ContentProvider并调用onCreate()
            mPluginContentProviderManager.createContentProviderAndCallOnCreate(
                application, partKey, pluginParts
            )

            // 2. 再调用Application.onCreate()
            application.onCreate()
        }
    }
}

阶段6：代理Activity加载插件Activity

java 复制代码

// 代理Activity (Runtime APK中)
public class PluginDefaultActivity extends ShadowActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        // 1. 获取插件Activity类名
        String pluginActivityClassName = getIntent().getStringExtra(
            KEY_ACTIVITY_CLASSNAME);

        // 2. 通过PluginLoader获取插件的ClassLoader
        ClassLoader pluginClassLoader = mPluginLoader.getPluginClassLoader(partKey);

        // 3. 加载插件Activity类
        Class<?> pluginActivityClass = pluginClassLoader.loadClass(
            pluginActivityClassName);

        // 4. 创建插件Activity实例
        Activity pluginActivity = (Activity) pluginActivityClass.newInstance();

        // 5. 设置桥接关系
        setPluginActivity(pluginActivity);

        // 6. 调用插件Activity的生命周期方法
        pluginActivity.onCreate(savedInstanceState);
    }
}

三、关键设计要点

1. 三级加载架构

scss 复制代码

宿主 → DynamicPluginLoader → ShadowPluginLoader → LoadPluginBloc
        (Binder桥接)      (核心加载器)      (并行加载)

四、总结流程

宿主发起请求：通过PluginManager加载插件
Binder跨进程：调用到Loader进程的DynamicPluginLoader
初始化加载器：创建ShadowPluginLoader，设置代理
并行加载组件：LoadPluginBloc并行创建ClassLoader、Resources、解析Manifest
创建Application：CreateApplicationBloc创建Application实例，调用attachBaseContext
缓存PluginParts：组装所有组件并缓存
延迟onCreate：Application.onCreate()延迟到组件启动前
启动代理组件：宿主启动代理Activity
调用onCreate：DynamicPluginLoader调用callApplicationOnCreate()
加载真实组件：代理Activity用插件ClassLoader加载真实Activity

2.1.1 宿主和插件同名，是怎么加载的?

宿主调用插件，插件都没有起来，怎么使用binder！

理解的插件框架有两个作用：一是"自解耦"，二是"免安装"。

插件Activity想调用的父类方法，比如getIntent()方法，也需要通过中间件层ShadowActivity转调回壳子Activity

如果我的插件有个, BaseActivity, 它能否被继承 Activity的启动模式，对于它是否有影响

插件的service,Activity,如何感知宿主的service等生命周期，就是通信！

shadow天然具有热修复的能力吗？是全量的，不是增量的！

Android的虚拟机加载宿主里面class的时候,是一次全部加载进去还是用到的时候再加载进去呢?

按需加载：Android虚拟机不会一次性加载所有类，而是用到时才加载

2.2.2. Manager / Loader 初始化逻辑重

📌 核心流程

Manager 和 Loader 是动态加载的，其初始化在 PPS 进程中同步执行。

文件	作用
`PPSControllerImpl.java`	PPS 的 Binder 实现，负责加载 Runtime/Loader
`DynamicRuntime.java`	动态加载 Runtime 和 Container
`LoaderFactory.java`	创建 Loader 实例

💡 关键代码片段

typescript 复制代码

// PPSControllerImpl.java
@Override
public void onLoadRuntime(String uuid, String partKey, ...) {
    // 在 PPS 主线程中加载 Runtime
    DynamicRuntime.install(uuid, partKey, ...); // ← 同步阻塞
}

// DynamicRuntime.java
public static void install(...) {
    // 反射加载 Runtime 类并初始化
    Class<?> runtimeClass = classLoader.loadClass("RuntimeImpl");
    runtimeClass.getMethod("init", ...).invoke(null, ...); // ← 若 init 逻辑重，卡主线程
}

✅ 优化建议 ：将 Runtime / Loader 中非 UI 初始化逻辑移至子线程或懒加载。

总结：性能瓶颈与源码对应表

瓶颈	关键源码文件	优化切入点
进程启动慢	`PluginProcessService.java`, `ShadowApplication.java`	宿主 Application 按进程裁剪初始化
Dex 加载慢	`PluginClassLoader.java`, `LoaderImpl.java`	插件包瘦身、开启混淆、预加载
包体积大	构建脚本（`build.gradle`）	shrinkResources + minifyEnabled + zipalign
初始化重	`PPSControllerImpl.java`, `DynamicRuntime.java`	异步初始化、懒加载

2.3 插件卸载的实现原理

Shadow 本身不提供"插件卸载"的运行时 API 通过自己封装：删除APk，停止进程，退出页面

插件运行在独立进程（由 PluginProcessService 启动）；
当宿主 unbindService(PPS) 后：
- 若该进程无其他活跃组件（Activity finish、Service stop）；
- Android 系统会自动回收该进程；
- 进程内所有类、静态变量、资源全部释放。

三、核心组件支持（Activity+资源+So）

3.1 Activity 启动的完整代理链路（从 enter() 到 PluginActivity）

宿主启动插件 Activity 完整源码流程

一、整体调用链源码

scss 复制代码

宿主Activity → PluginManagerThatUseDynamicLoader → BinderPluginLoader →
DynamicPluginLoader → ShadowPluginLoader → ComponentManager →
代理Activity(PluginDefaultActivity) → 插件Activity

二、源码详细分析

1. 宿主发起启动（宿主进程）

java 复制代码

// 宿主Activity.java
public class HostActivity extends AppCompatActivity {
    private PluginManagerThatUseDynamicLoader mPluginManager;

    private void startPluginMainActivity() {
        try {
            // 1. 创建插件Activity的Intent
            Intent pluginIntent = new Intent();
            // 设置插件Activity的完整类名
            pluginIntent.setClassName("com.example.plugin",
                                     "com.example.plugin.MainActivity");

            // 2. 添加额外参数（可选）
            pluginIntent.putExtra("param1", "value1");
            pluginIntent.putExtra("param2", 123);

            // 3. 启动插件Activity
            // 这里mPluginManager需要实现一个便捷方法
            mPluginManager.startPluginActivity(this, pluginIntent);

        } catch (Exception e) {
            Log.e("HostActivity", "启动插件失败", e);
        }
    }
}

2. PluginManagerThatUseDynamicLoader 便捷方法（宿主进程）

java 复制代码

// PluginManagerThatUseDynamicLoader.java 或其子类
public class MyPluginManager extends PluginManagerThatUseDynamicLoader {

    /**
     * 启动插件Activity的便捷方法
     */
    public void startPluginActivity(Context context, Intent pluginIntent)
            throws RemoteException, FailedException {

        // 1. 提取uuid（通常从pluginIntent或配置中获取）
        String uuid = extractUuidFromIntent(pluginIntent);

        // 2. 加载Runtime（如果未加载）
        loadRunTime(uuid);

        // 3. 加载PluginLoader（如果未加载）
        loadPluginLoader(uuid);

        // 4. 通过PluginLoader转换Intent
        Intent proxyIntent = mPluginLoader.convertActivityIntent(pluginIntent);

        if (proxyIntent == null) {
            throw new RuntimeException("转换Intent失败");
        }

        // 5. 启动代理Activity
        context.startActivity(proxyIntent);
    }

    private String extractUuidFromIntent(Intent intent) {
        // 从Intent中提取uuid，可能来自：
        // 1. Intent的extra
        // 2. 根据插件包名映射
        // 3. 默认uuid
        return intent.getStringExtra("uuid")
                ? intent.getStringExtra("uuid")
                : "default_uuid";
    }
}

3. BinderPluginLoader.convertActivityIntent（宿主进程）

java 复制代码

// BinderPluginLoader.java（宿主进程中的Binder代理）
@Override
public Intent convertActivityIntent(Intent pluginActivityIntent) throws RemoteException {
    Parcel _data = Parcel.obtain();
    Parcel _reply = Parcel.obtain();
    Intent _result;
    try {
        // 1. 写入接口标识
        _data.writeInterfaceToken(DESCRIPTOR);

        // 2. 写入Intent参数（支持null检查）
        if ((pluginActivityIntent != null)) {
            _data.writeInt(1);  // 标记Intent不为null
            pluginActivityIntent.writeToParcel(_data, 0);  // 序列化Intent
        } else {
            _data.writeInt(0);  // 标记Intent为null
        }

        // 3. 发起Binder调用
        // TRANSACTION_convertActivityIntent是方法标识符
        mRemote.transact(TRANSACTION_convertActivityIntent, _data, _reply, 0);

        // 4. 读取异常（如果有）
        _reply.readException();

        // 5. 读取返回的Intent
        if ((0 != _reply.readInt())) {
            _result = Intent.CREATOR.createFromParcel(_reply);
        } else {
            _result = null;
        }

        return _result;

    } finally {
        // 6. 回收Parcel对象
        _reply.recycle();
        _data.recycle();
    }
}

4. DynamicPluginLoader.convertActivityIntent（Loader进程）

kotlin 复制代码

// DynamicPluginLoader.kt（Loader进程）
internal class DynamicPluginLoader(hostContext: Context, uuid: String) {

    // Binder Stub实现
    private val mBinder: IPluginLoader.Stub = object : IPluginLoader.Stub() {
        override fun convertActivityIntent(pluginActivityIntent: Intent): Intent? {
            // 委托给DynamicPluginLoader.this的实现
            return this@DynamicPluginLoader.convertActivityIntent(pluginActivityIntent)
        }
    }

    // 实际的Intent转换实现
    fun convertActivityIntent(pluginActivityIntent: Intent): Intent? {
        // 1. 提取partKey
        val partKey = extractPartKeyFromIntent(pluginActivityIntent)

        // 2. 确保插件已加载
        ensurePluginLoaded(partKey)

        // 3. 确保Application已调用onCreate()
        ensureApplicationOnCreate(partKey)

        // 4. 委托给ShadowPluginLoader转换Intent
        return mPluginLoader.convertActivityIntent(pluginActivityIntent)
    }

    private fun extractPartKeyFromIntent(intent: Intent): String {
        // 从Intent中提取partKey的方式：
        // 1. 从component的包名
        // 2. 从extra参数
        // 3. 默认值
        val component = intent.component
        if (component != null) {
            // 从包名映射partKey，或直接使用包名
            return component.packageName
        }

        // 或者从extra中读取
        return intent.getStringExtra("partKey") ?: "default"
    }

    private fun ensurePluginLoaded(partKey: String) {
        // 检查插件是否已加载
        val loadedPlugins = mPluginLoader.getLoadedPlugin()
        if (!loadedPlugins.containsKey(partKey)) {
            // 插件未加载，先加载
            loadPlugin(partKey)
        }
    }

    private fun ensureApplicationOnCreate(partKey: String) {
        // 获取插件加载状态
        val loadedPlugins = mPluginLoader.getLoadedPlugin()
        val isOnCreateCalled = loadedPlugins[partKey] as? Boolean ?: false

        if (!isOnCreateCalled) {
            // Application未调用onCreate，调用之
            mPluginLoader.callApplicationOnCreate(partKey)
        }
    }
}

5. ShadowPluginLoader.convertActivityIntent（Loader进程）

kotlin 复制代码

// ShadowPluginLoader.kt
abstract class ShadowPluginLoader(hostAppContext: Context) {

    lateinit var mComponentManager: ComponentManager

    fun convertActivityIntent(pluginActivityIntent: Intent): Intent? {
        // 直接委托给ComponentManager处理
        return mComponentManager.convertPluginActivityIntent(pluginActivityIntent)
    }

    @Synchronized
    fun callApplicationOnCreate(partKey: String) {
        // 确保在主线程执行
        if (isUiThread()) {
            realAction()
        } else {
            val waitUiLock = CountDownLatch(1)
            mUiHandler.post {
                realAction()
                waitUiLock.countDown()
            }
            waitUiLock.await()
        }
    }

    private fun realAction() {
        val pluginParts = getPluginParts(partKey)
        pluginParts?.let {
            val application = pluginParts.application

            // 1. 创建并初始化ContentProvider
            mPluginContentProviderManager.createContentProviderAndCallOnCreate(
                application, partKey, pluginParts
            )

            // 2. 调用Application.onCreate()
            application.onCreate()
        }
    }
}

6. ComponentManager.convertPluginActivityIntent（Loader进程）

kotlin 复制代码

// SampleComponentManager.kt（ComponentManager的实现类）
class SampleComponentManager(
    private val mHostAppContext: Context
) : ComponentManager() {

    // 代理Activity的类名（在Runtime APK中）
    private val PROXY_ACTIVITY_CLASS =
        "com.tencent.shadow.plugin.runtime.PluginDefaultActivity"

    // 代理FragmentActivity的类名（可选）
    private val PROXY_FRAGMENT_ACTIVITY_CLASS =
        "com.tencent.shadow.plugin.runtime.PluginDefaultFragmentActivity"

    override fun convertPluginActivityIntent(pluginIntent: Intent): Intent {
        // 1. 提取插件信息
        val partKey = extractPartKey(pluginIntent)
        val pluginActivityClassName = pluginIntent.component?.className
        val pluginPackageName = pluginIntent.component?.packageName

        // 2. 创建代理Activity的Intent
        val proxyIntent = Intent()

        // 3. 判断使用哪种代理Activity
        //   根据插件Activity的类型选择对应的代理Activity
        val isFragmentActivity = isFragmentActivity(pluginActivityClassName)
        val proxyActivityClass = if (isFragmentActivity) {
            PROXY_FRAGMENT_ACTIVITY_CLASS
        } else {
            PROXY_ACTIVITY_CLASS
        }

        // 4. 设置代理Activity类名
        proxyIntent.setClassName(mHostAppContext, proxyActivityClass)

        // 5. 传递插件信息给代理Activity
        proxyIntent.putExtra(Constants.KEY_PART_KEY, partKey)
        proxyIntent.putExtra(Constants.KEY_ACTIVITY_CLASSNAME, pluginActivityClassName)
        proxyIntent.putExtra(Constants.KEY_PLUGIN_PACKAGE_NAME, pluginPackageName)

        // 6. 传递原始插件的Intent
        proxyIntent.putExtra(Constants.KEY_PLUGIN_INTENT, pluginIntent)

        // 7. 传递插件的启动模式
        val launchMode = getLaunchMode(pluginActivityClassName)
        proxyIntent.putExtra(Constants.KEY_ACTIVITY_LAUNCH_MODE, launchMode)

        // 8. 设置启动标志
        proxyIntent.flags = pluginIntent.flags or Intent.FLAG_ACTIVITY_NEW_TASK

        return proxyIntent
    }

    private fun extractPartKey(intent: Intent): String {
        // 根据实际情况提取partKey
        // 可能从Intent的extra中，或者根据包名映射
        return intent.getStringExtra("partKey")
                ?: intent.component?.packageName
                ?: "default"
    }

    private fun isFragmentActivity(className: String?): Boolean {
        // 判断插件Activity是否是FragmentActivity
        // 可以通过反射检查，或者根据命名约定
        return className?.contains("FragmentActivity") ?: false
    }

    private fun getLaunchMode(className: String?): Int {
        // 获取插件Activity的启动模式
        // 可以从插件Manifest中解析，或使用默认值
        return ActivityInfo.LAUNCH_MULTIPLE  // 默认standard模式
    }
}

7. 代理Activity PluginDefaultActivity（Runtime进程）

java 复制代码

// PluginDefaultActivity.java（Runtime APK中）
public class PluginDefaultActivity extends ShadowActivity {
    private static final String TAG = "PluginDefaultActivity";

    // 插件Activity实例
    private Activity mPluginActivity;

    // 插件Activity的类名
    private String mPluginActivityClassName;

    // partKey
    private String mPartKey;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        // 1. 从Intent中获取插件信息
        extractPluginInfoFromIntent();

        // 2. 获取插件的ClassLoader
        ClassLoader pluginClassLoader = getPluginClassLoader(mPartKey);

        // 3. 加载并创建插件Activity实例
        createPluginActivity(pluginClassLoader);

        // 4. 将代理Activity与插件Activity绑定
        bindPluginActivity();

        // 5. 调用插件Activity的onCreate()
        mPluginActivity.onCreate(savedInstanceState);
    }

    private void extractPluginInfoFromIntent() {
        Intent intent = getIntent();

        // 从Intent中提取关键信息
        mPartKey = intent.getStringExtra(Constants.KEY_PART_KEY);
        mPluginActivityClassName = intent.getStringExtra(Constants.KEY_ACTIVITY_CLASSNAME);

        if (mPartKey == null || mPluginActivityClassName == null) {
            throw new RuntimeException("缺少插件信息: partKey=" + mPartKey
                    + ", className=" + mPluginActivityClassName);
        }

        Log.d(TAG, "启动插件Activity: partKey=" + mPartKey
                + ", className=" + mPluginActivityClassName);
    }

    private ClassLoader getPluginClassLoader(String partKey) {
        // 通过PluginLoader获取插件的ClassLoader
        // 这里需要跨进程调用到Loader进程

        try {
            // 1. 获取PluginLoader（通过全局单例或Binder）
            PluginLoader pluginLoader = PluginLoaderManager.getInstance().getPluginLoader();

            // 2. 获取已加载的插件信息
            Map<String, Boolean> loadedPlugins = pluginLoader.getLoadedPlugin();

            if (!loadedPlugins.containsKey(partKey)) {
                throw new RuntimeException("插件未加载: " + partKey);
            }

            // 3. 获取插件ClassLoader（需要跨进程）
            // 实际上，这里可能需要另一个Binder调用
            // 或者通过PluginPartsManager直接获取
            return PluginPartsManager.getInstance().getPluginParts(partKey).getClassLoader();

        } catch (RemoteException e) {
            throw new RuntimeException("获取插件ClassLoader失败", e);
        }
    }

    private void createPluginActivity(ClassLoader pluginClassLoader) {
        try {
            // 1. 加载插件Activity类
            Class<?> pluginActivityClass = pluginClassLoader.loadClass(mPluginActivityClassName);

            // 2. 创建实例
            mPluginActivity = (Activity) pluginActivityClass.newInstance();

            Log.d(TAG, "成功创建插件Activity实例: " + mPluginActivityClassName);

        } catch (ClassNotFoundException e) {
            throw new RuntimeException("找不到插件Activity类: " + mPluginActivityClassName, e);
        } catch (InstantiationException | IllegalAccessException e) {
            throw new RuntimeException("创建插件Activity实例失败", e);
        }
    }

    private void bindPluginActivity() {
        // 创建PluginContextWrapper
        Context pluginContext = createPluginContext();

        // 调用插件Activity的attach方法
        attachPluginActivity(pluginContext);

        // 设置代理关系
        setPluginActivityDelegate();
    }

    private Context createPluginContext() {
        // 获取插件的Resources
        Resources pluginResources = PluginPartsManager.getInstance()
                .getPluginParts(mPartKey)
                .getResources();

        // 获取插件的Application
        Application pluginApplication = PluginPartsManager.getInstance()
                .getPluginParts(mPartKey)
                .getApplication();

        // 创建PluginContextWrapper
        return new PluginContextWrapper(
            this,                   // 代理Activity作为base
            pluginClassLoader,      // 插件ClassLoader
            pluginResources,        // 插件Resources
            pluginApplication       // 插件Application
        );
    }

    private void attachPluginActivity(Context pluginContext) {
        try {
            // 通过反射调用Activity的attach方法
            Method attachMethod = Activity.class.getDeclaredMethod("attach",
                Context.class,              // context
                ActivityThread.class,       // activityThread
                String.class,               // className
                IBinder.class,              // token
                Application.class,          // application
                Intent.class,               // intent
                ActivityInfo.class,         // info
                CharSequence.class,         // title
                Activity.class,             // parent
                String.class,               // embeddedId
                NonConfigurationInstances.class // lastNonConfigurationInstances
            );

            attachMethod.setAccessible(true);

            // 获取ActivityInfo
            ActivityInfo pluginActivityInfo = getPluginActivityInfo();

            // 调用attach方法
            attachMethod.invoke(mPluginActivity,
                pluginContext,              // Context
                null,                       // ActivityThread
                mPluginActivityClassName,   // className
                getActivityToken(),         // token (代理Activity的token)
                pluginContext.getApplicationContext(), // Application
                getIntent(),                // Intent
                pluginActivityInfo,         // ActivityInfo
                null,                       // title
                this,                       // parent (代理Activity)
                null,                       // embeddedId
                null                        // lastNonConfigurationInstances
            );

        } catch (Exception e) {
            throw new RuntimeException("attach插件Activity失败", e);
        }
    }

    private void setPluginActivityDelegate() {
        // 创建委托关系，后续生命周期方法转发给插件Activity
        mPluginActivityDelegate = new PluginActivityDelegate(this, mPluginActivity);
    }

    @Override
    protected void onStart() {
        super.onStart();
        if (mPluginActivity != null) {
            mPluginActivity.onStart();
        }
    }

    @Override
    protected void onResume() {
        super.onResume();
        if (mPluginActivity != null) {
            mPluginActivity.onResume();
        }
    }

    @Override
    protected void onPause() {
        super.onPause();
        if (mPluginActivity != null) {
            mPluginActivity.onPause();
        }
    }

    @Override
    protected void onStop() {
        super.onStop();
        if (mPluginActivity != null) {
            mPluginActivity.onStop();
        }
    }

    @Override
    protected void onDestroy() {
        super.onDestroy();
        if (mPluginActivity != null) {
            mPluginActivity.onDestroy();
        }
    }

    // ... 其他生命周期方法
}

8. PluginContextWrapper（Runtime进程）

java 复制代码

// PluginContextWrapper.java
public class PluginContextWrapper extends ContextWrapper {
    private final ClassLoader mPluginClassLoader;
    private final Resources mPluginResources;
    private final Resources.Theme mPluginTheme;
    private final Application mPluginApplication;

    public PluginContextWrapper(Context base,
                               ClassLoader pluginClassLoader,
                               Resources pluginResources,
                               Application pluginApplication) {
        super(base);
        mPluginClassLoader = pluginClassLoader;
        mPluginResources = pluginResources;
        mPluginApplication = pluginApplication;

        // 创建插件主题
        mPluginTheme = mPluginResources.newTheme();
        mPluginTheme.setTo(super.getTheme());
    }

四、时序图总结

sequenceDiagram participant H as 宿主Activity participant PM as PluginManager participant BPL as BinderPluginLoader participant DPL as DynamicPluginLoader participant SPL as ShadowPluginLoader participant CM as ComponentManager participant Proxy as PluginDefaultActivity participant Plugin as 插件Activity participant System as Android系统 Note over H: 1. 创建插件Intent H->>PM: startPluginActivity(pluginIntent) PM->>PM: loadRuntime()/loadPluginLoader() PM->>BPL: convertActivityIntent(pluginIntent) Note over BPL: 2. Binder跨进程调用 BPL->>DPL: transact(TRANSACTION_convertActivityIntent) DPL->>DPL: ensureApplicationOnCreate() DPL->>SPL: convertActivityIntent() SPL->>CM: convertPluginActivityIntent() CM->>CM: 创建代理Intent CM-->>SPL: 返回代理Intent SPL-->>DPL: 返回代理Intent DPL-->>BPL: 返回代理Intent BPL-->>PM: 返回代理Intent PM-->>H: 返回代理Intent Note over H: 3. 启动代理Activity H->>System: startActivity(代理Intent) System->>Proxy: onCreate() Note over Proxy: 4. 加载插件Activity Proxy->>Proxy: 提取插件信息 Proxy->>DPL: 获取插件ClassLoader Proxy->>Plugin: 加载类并创建实例 Proxy->>Plugin: attachBaseContext() Proxy->>Plugin: onCreate() Plugin-->>H: 插件界面显示

五、设计要点总结

总结宿主拉起插件activity代理流程：

scss 复制代码

SamplePluginManager----->convertActivityIntent()

      DynamicPluginLoader------>convertActivityIntent()

           ShadowPluginLoader------>convertActivityIntent()

               ComponentManager ------>convertActivityIntent()

                     PluginDefaultProxyActivity

                            PluginContainerActivity ： （在runtime中）

                                   ShadowActivityDelegate

宿主的清单文件中注册的是这个activity!

ini 复制代码

<activity
    android:name="com.tencent.shadow.sample.plugin.runtime.PluginDefaultProxyActivity"
    android:launchMode="standard"
    android:screenOrientation="portrait"
    android:configChanges="mcc|mnc|locale|touchscreen|keyboard|keyboardHidden|navigation|screenLayout|fontScale|uiMode|orientation|screenSize|smallestScreenSize|layoutDirection"
    android:hardwareAccelerated="true"
    android:theme="@android:style/Theme.Translucent.NoTitleBar.Fullscreen"
    android:multiprocess="true" />

宿主启动插件 Activity 的过程是一个 多进程协作的代理模式 实现。宿主无法直接启动插件 Activity，而是通过 代理 Activity 间接实现。整个流程涉及 三个进程（宿主进程、Loader进程、Runtime进程

核心思想重点：

如果插件Activity不是一个真的Activity，只是一个跟Activity有差不多方法的普通类，这件事就简单多了，只需要让壳子Activity持有它，转调它就行了

3.1.2.1 插件Activity生命周期的管理机制

PluginActivityDelegate

一个ContainerActivity可以对应多个PluginActivity？

我的一个插件中，有好多个SingleTask的activity，而我看你你的AndroidMinest中只预埋了一个，这你是怎么处理的呢

ClassLoader是怎么获取的？怎么赋值的?

依赖注入（DI）的实现

3.1.2 2个核心问题：插件的ClassLoader和插件的Context

1. 插件ClassLoader隔离问题

问题：插件 Activity 需要自己的 ClassLoader 加载类
解决：代理 Activity 通过 Binder 获取插件 ClassLoader，使用 loadClass() 加载插件类

3.1.2.1 ClassLoader创建时序图

markdown 复制代码

  PluginLoaderBinder

    ShadowPluginLoader

        LoadPluginBloc

         LoadApkBloc

             PluginClassLoader

sequenceDiagram participant App as 宿主应用 participant PM as PluginManager participant PL as PluginLoaderImpl participant PCL as PluginClassLoader participant DCL as DexClassLoader participant FileSys as 文件系统 App->>PM: installPlugin(pluginApkFile) PM->>FileSys: 复制插件APK到私有目录 FileSys-->>PM: 返回插件APK路径 PM->>PL: loadPlugin(pluginKey) Note over PL: 创建PluginClassLoader PL->>FileSys: 创建odex优化目录 FileSys-->>PL: 返回odex目录路径 PL->>PCL: new PluginClassLoader() Note over PCL: 初始化内部结构 PCL->>DCL: new DexClassLoader( apkPath, odexDir, libDir, parent) DCL-->>PCL: 返回DexClassLoader实例 PCL-->>PL: 返回PluginClassLoader PL->>PCL: 加载插件Application类 Note over PCL: 类加载隔离流程 PCL->>DCL: loadClass("com.plugin.PluginApp") DCL->>FileSys: 从插件APK加载dex FileSys-->>DCL: 返回dex数据 DCL-->>PCL: 返回Class对象 PCL-->>PL: 返回插件Application Class PL-->>PM: 插件加载完成 PM-->>App: 返回LoadedPlugin实例

3.1.2.2 八、总结图

markdown 复制代码

Shadow ClassLoader隔离核心思想：
┌─────────────────────────────────────────────────────────────┐
│                   隔离理念：分层隔离                         │
├─────────────────────────────────────────────────────────────┤
│ 系统层: BootClassLoader ← 所有Android应用共享               │
│ 宿主层: PathClassLoader ← 宿主应用独享                      │
│ 插件层: PluginClassLoader ← 每个插件独享，隔离核心          │
│ 实现层: DexClassLoader ← 实际加载插件APK                    │
└─────────────────────────────────────────────────────────────┘
                              ↓
┌─────────────────────────────────────────────────────────────┐
│                   核心实现：包装与委托                       │
├─────────────────────────────────────────────────────────────┤
│ 1. 包装: PluginClassLoader包装DexClassLoader                │
│ 2. 委托: 插件类 → 插件DexClassLoader                        │
│ 3. 回退: 系统类 → 宿主ClassLoader → BootClassLoader         │
│ 4. 隔离: 相同类名在不同ClassLoader中是不同类                │
└─────────────────────────────────────────────────────────────┘
                              ↓
┌─────────────────────────────────────────────────────────────┐
│                   实际效果：安全与灵活                       │
├─────────────────────────────────────────────────────────────┤
│ 安全: 插件崩溃不影响宿主，插件间互不影响                     │
│ 灵活: 插件可独立更新，依赖库版本可独立                       │
│ 兼容: 遵循双亲委派，兼容Android类加载机制                   │
│ 高效: 单进程内隔离，避免跨进程性能损失                      │
└─────────────────────────────────────────────────────────────┘

2. Context问题

问题：插件 Activity 需要访问插件资源，但系统提供的是宿主 Context
解决：创建 PluginContextWrapper，重写 getResources()、getClassLoader() 等方法

PluginContext是通过宿主的Context包装的,那么宿主的context会影响插件的context吗? 影响是有限、可控且有设计目的的

PluginContext包装宿主Context，是为了在Android系统限制下实现最大程度的隔离

一、PluginContext创建源码

scala 复制代码

// 1. PluginContext构造方法
public class PluginContext extends ShadowContext {
    private ComponentLauncher mComponentLauncher;

    public PluginContext(Context base,  // 宿主Context作为base
                        Application hostApplication,
                        ShadowPackageManager packageManager,
                        ClassLoader pluginClassLoader,
                        ComponentLauncher componentLauncher) {
        // 调用父类构造，建立ContextWrapper包装关系
        super(base, hostApplication, packageManager, pluginClassLoader);
        mComponentLauncher = componentLauncher;
    }
}

// 2. ShadowContext构造方法
public class ShadowContext extends ContextWrapper {
    public ShadowContext(Context base,  // 宿主Context
                        Application hostApplication,
                        ShadowPackageManager packageManager,
                        ClassLoader pluginClassLoader) {
        super(base);  // ContextWrapper保存宿主Context到mBase
        // 创建插件自己的资源管理器
        mPluginClassLoader = pluginClassLoader;
        mPluginAssetManager = createPluginAssetManager();
        mPluginResources = createPluginResources(mPluginAssetManager);
    }
}

二、PluginContext注入Activity源码

arduino 复制代码

// 1. 反射调用Activity.attach()注入Context
public class PluginActivityDelegate {
    private void attachPluginActivity(Activity activity, Context context) {
        try {
            // 获取Activity.attach方法
            Method attachMethod = Activity.class.getDeclaredMethod("attach",
                Context.class,           // ★关键参数：传入PluginContext★
                ActivityThread.class,
                String.class,
                IBinder.class,
                Application.class,
                Intent.class,
                ActivityInfo.class,
                CharSequence.class,
                Activity.class,
                String.class,
                NonConfigurationInstances.class,
                Configuration.class);

            attachMethod.setAccessible(true);

            // ★调用attach，将PluginContext注入Activity★
            attachMethod.invoke(activity,
                context,  // PluginContext实例
                // 其他参数...
            );
        } catch (Exception e) {
            throw new RuntimeException("Attach plugin activity failed", e);
        }
    }
}

三、Android Framework内部实现

arduino 复制代码

// Activity.java (Android源码)
final void attach(Context context,  // PluginContext被传入这里
                  ActivityThread aThread,
                  String token,
                  /* ... */) {
    // ★关键赋值：将PluginContext设置为Activity的mBase★
    attachBaseContext(context);  // 内部：mBase = context

    // Activity使用传入的Context初始化其他属性
    mResources = context.getResources();     // 使用插件Resources
    mTheme = context.getTheme();             // 使用插件Theme
    // ...
}

四、运行时方法委托

typescript 复制代码

// PluginContext重写关键方法
public class PluginContext extends ShadowContext {

    @Override
    public ClassLoader getClassLoader() {
        // 返回插件ClassLoader，不是宿主的
        return mPluginClassLoader;
    }

    @Override
    public Resources getResources() {
        // 返回插件Resources，不是宿主的
        return mPluginResources;
    }

    @Override
    public void startActivity(Intent intent) {
        // 插件组件启动，通过Shadow框架
        if (isPluginComponent(intent)) {
            mComponentLauncher.startActivity(this, intent);
        } else {
            // 非插件组件，委托给宿主Context
            super.startActivity(intent);
        }
    }
}

PluginContext赋值过程时序图

一、完整的PluginContext创建与赋值时序图

sequenceDiagram participant 宿主App as 宿主Application participant PluginLoader as PluginLoaderImpl participant LoadedPlugin as LoadedPlugin participant PluginContext as PluginContext participant PluginDelegate as PluginActivityDelegate participant 系统Framework as Android Framework participant 插件Activity as PluginActivity实例 Note over 宿主App,插件Activity: 插件加载阶段宿主App->>PluginLoader: 调用loadPlugin(pluginKey) PluginLoader->>LoadedPlugin: new LoadedPlugin(pluginInfo) Note over LoadedPlugin: 创建PluginContext LoadedPlugin->>PluginContext: new PluginContext( base=宿主Context, hostApp=宿主Application, packageManager, pluginClassLoader, componentLauncher) PluginContext->>PluginContext: 1. super(base) 调用ContextWrapper 2. 创建mPluginAssetManager 3. 创建mPluginResources PluginContext-->>LoadedPlugin: 返回PluginContext实例 LoadedPlugin-->>PluginLoader: 返回LoadedPlugin Note over 宿主App,插件Activity: 插件Activity启动阶段宿主App->>PluginDelegate: 启动插件Activity(intent) PluginDelegate->>插件Activity: 1. loadClass(activityClassName) 2. newInstance() PluginDelegate->>LoadedPlugin: getPluginContext() LoadedPlugin-->>PluginDelegate: 返回PluginContext Note over PluginDelegate,插件Activity: 关键注入步骤 PluginDelegate->>插件Activity: attachPluginActivity(context) Note over 系统Framework: 反射调用Activity.attach() 插件Activity->>系统Framework: Activity.attach( context=PluginContext, activityThread, token, application=宿主Application, ...) 系统Framework-->>插件Activity: 设置mBase = PluginContext 插件Activity->>插件Activity: 内部状态初始化 PluginDelegate->>插件Activity: onCreate(savedInstanceState) Note over 插件Activity: 运行时Context访问插件Activity->>插件Activity: getResources() 插件Activity->>PluginContext: 委托调用getResources() PluginContext-->>插件Activity: 返回mPluginResources 插件Activity->>插件Activity: getClassLoader() 插件Activity->>PluginContext: 委托调用getClassLoader() PluginContext-->>插件Activity: 返回mPluginClassLoader Note over PluginContext,宿主App: 系统服务获取插件Activity->>插件Activity: getSystemService(WINDOW_SERVICE) 插件Activity->>PluginContext: 委托调用getSystemService() PluginContext->>宿主App: super.getSystemService() (委托给宿主Context) 宿主App-->>插件Activity: 返回WindowManager

3.2 shadow加载资源的？如何解决资源的冲突问题

参考后续独立文章

3.2.1 如何访问插件资源

参考后续独立文章

3.2.2 资源 ID 冲突问题

参考后续独立文章

3.2.3 插件只能访问到插件自己的资源而不能访问到宿主的资源？

参考后续独立文章

3.3 插件的so是如何加载的？

参考后续独立文章

四.四大组件的支持情况和原理

开始说了Activity,现在说下其他2个,service,broadCast,ContentProvider不用

4.1 Shadow的跨进程设计与插件Service原理

Binder传输机制：插件Service的Binder通过PPS的Binder跨进程传输到Manager进程，再经由Loader的Binder传输到其他进程，使得插件Service能够正常跨进程工作。
无单独代理Service：Shadow不需要为每个插件Service创建代理壳，仅依赖PPS即可支持任意数量的插件Service。
异常处理：PPS和Loader的Binder采用半手工实现（基于AIDL改造），支持自定义可序列化异常，避免跨进程调用失败时直接Crash。

根据您提供的类关系，我来绘制一个调用关系图：

graph TB subgraph "宿主进程 (Host Process)" A[SamplePluginManager] B[BinderPluginLoader] end subgraph "Binder IPC" C[PluginLoaderBinder] end subgraph "插件进程 (Plugin Process)" D[DynamicPluginLoader] E[PluginServiceManager] F[BasePluginProcessService] end %% 调用关系 A -- "1. 调用startPluginService()" --> B B -- "2. Binder跨进程调用" --> C C -- "3. 调用onTransact()" --> D D -- "4. 调用startPluginService()" --> E E -- "5. 创建/管理" --> F %% 返回关系 F -. "6. 返回Service实例" .-> E E -. "7. 返回ComponentName" .-> D D -. "8. 序列化返回结果" .-> C C -. "9. Binder返回数据" .-> B B -. "10. 返回给调用者" .-> A %% 样式定义 classDef host fill:#e1f5fe,stroke:#01579b classDef binder fill:#f3e5f5,stroke:#4a148c classDef plugin fill:#e8f5e8,stroke:#1b5e20 class A,B host class C binder class D,E,F plugin style A fill:#bbdefb style B fill:#90caf9 style C fill:#ce93d8 style D fill:#a5d6a7 style E fill:#81c784 style F fill:#66bb6a

2. 各组件职责

组件	所在进程	主要职责
SamplePluginManager	宿主进程	业务层接口，提供插件Service启动的便捷API
BinderPluginLoader	宿主进程	Binder客户端代理，负责与插件进程通信
PluginLoaderBinder	插件进程	Binder服务端实现，接收宿主请求并转发
DynamicPluginLoader	插件进程	插件加载器，负责加载插件并管理组件
PluginServiceManager	插件进程	插件Service管理器，负责生命周期管理
BasePluginProcessService	插件进程	插件Service基类或具体实现

3. 完整调用链示例

kotlin 复制代码

// 1. 宿主应用调用
SamplePluginManager.getInstance(context)
    .startPluginService(pluginIntent)

// 2. BinderPluginLoader转发
class BinderPluginLoader : IPluginLoader.Stub {
    override fun startPluginService(intent: Intent): ComponentName {
        // 序列化Intent，通过Binder发送
        return mRemote.startPluginService(intent)
    }
}

// 3. PluginLoaderBinder接收
class PluginLoaderBinder : Binder() {
    override fun onTransact(code: Int, data: Parcel, reply: Parcel, flags: Int): Boolean {
        when (code) {
            START_PLUGIN_SERVICE -> {
                val intent = Intent.CREATOR.createFromParcel(data)
                val result = mDynamicPluginLoader.startPluginService(intent)
                // 序列化结果返回
                result.writeToParcel(reply, 0)
                return true
            }
        }
    }
}

// 4. DynamicPluginLoader处理
class DynamicPluginLoader {
    fun startPluginService(intent: Intent): ComponentName {
        // 加载插件（如果需要）
        loadPluginIfNeeded(intent)

        // 交给PluginServiceManager处理
        return pluginServiceManager.startPluginService(intent)
    }
}

// 5. PluginServiceManager管理
class PluginServiceManager {
    fun startPluginService(intent: Intent): ComponentName {
        val componentName = intent.component!!

        // 创建Service实例
        if (!mAliveServicesMap.containsKey(componentName)) {
            val service = createServiceAndCallOnCreate(intent)
            mAliveServicesMap[componentName] = service
        }

        // 调用onStartCommand
        mAliveServicesMap[componentName]?.onStartCommand(intent, 0, getNewStartId())

        return componentName
    }
}

// 6. BasePluginProcessService执行
class MyPluginService : BasePluginProcessService() {
    override fun onStartCommand(intent: Intent?, flags: Int, startId: Int): Int {
        // 执行业务逻辑
        handleBusiness(intent)
        return START_STICKY
    }
}

markdown 复制代码

SamplePluginManager
    BinderPluginLoader
       PluginLoaderBinder
          DynamicPluginLoader
             PluginServiceManager
               BasePluginProcessService

4.2 Shadow对于广播的源码实现

宿主发送广播，插件接收插件发送广播，宿主接收

PluginBroadcastReceiverTest 核心源码：ReceiverSupportTransform

Shadow 框架实现插件广播的原理

Shadow 框架实现插件广播的核心原理是 代理转发 + 字节码转换 + 环境隔离 的三层架构。让我详细解析其实现原理：

一、整体架构图

graph TB subgraph "Android系统" Sys[系统广播服务] end subgraph "宿主进程" HostProxy[代理广播接收器] HostContext[宿主Context] PluginManager[插件管理器] BinderProxy[Binder客户端] Sys --> HostProxy HostProxy --> PluginManager PluginManager --> BinderProxy end subgraph "插件进程" PluginContext[插件Context] PluginReceiver[插件广播接收器] BinderService[Binder服务端] PluginLoader[插件加载器] BinderProxy -- Binder IPC --> BinderService BinderService --> PluginLoader PluginLoader --> PluginContext PluginContext --> PluginReceiver end style HostProxy fill:#bbdefb style PluginReceiver fill:#c8e6c9 style BinderProxy fill:#f3e5f5 style BinderService fill:#f3e5f5

二、核心实现原理

1. 静态广播：代理转发机制

问题：

静态广播必须在 AndroidManifest.xml 中注册
插件的 AndroidManifest.xml 不会被系统识别
系统无法直接将广播发送给插件

解决方案：代理转发

java 复制代码

// 宿主AndroidManifest.xml中声明代理接收器
<receiver android:name=".ShadowBroadcastReceiver">
    <intent-filter>
        <action android:name="android.intent.action.BOOT_COMPLETED" />
        <action android:name="android.net.conn.CONNECTIVITY_CHANGE" />
        <!-- 其他需要转发的系统广播 -->
    </intent-filter>
</receiver>

转发流程：

复制代码

系统发送广播 → 宿主代理接收器 → Binder跨进程 → 插件进程 → 插件广播接收器

2. 动态广播：Context包装机制

问题：

插件调用 registerReceiver() 时，需要正确的 Context
系统需要知道广播接收器的注册信息

解决方案：Context包装

kotlin 复制代码

class PluginContextWrapper(base: Context, private val pluginInfo: PluginInfo) :
    ContextWrapper(base) {

    override fun registerReceiver(
        receiver: BroadcastReceiver?,
        filter: IntentFilter?
    ): Intent? {
        // 1. 创建代理接收器
        val proxyReceiver = createProxyReceiver(receiver, pluginInfo.classLoader)

        // 2. 在宿主中注册代理接收器
        val result = base.registerReceiver(proxyReceiver, filter)

        // 3. 保存映射关系
        receiverMap[receiver] = proxyReceiver

        return result
    }

    override fun unregisterReceiver(receiver: BroadcastReceiver?) {
        val proxyReceiver = receiverMap.remove(receiver)
        proxyReceiver?.let {
            base.unregisterReceiver(it)
        }
    }
}

3. 环境隔离：字节码转换机制

问题：

插件广播接收器收到的 Context 是宿主 Context
Intent 中的 ClassLoader 是宿主 ClassLoader
插件无法访问自己的资源

解决方案：字节码转换

kotlin 复制代码

// 构建时修改插件字节码
class ReceiverSupportTransform : SpecificTransform() {

    override fun transform(ctClass: CtClass) {
        // 1. 将原始onReceive重命名
        originalOnReceiveMethod.name = "onReceiveShadowContext"

        // 2. 添加新的onReceive方法
        val newMethod = CtMethod.make("""
            public void onReceive(Context context, Intent intent) {
                // 获取插件ClassLoader和Context
                ClassLoader cl = this.getClass().getClassLoader();
                PluginPartInfo info = PluginPartInfoManager.getPluginInfo(cl);
                Context shadowContext = info.application;

                // 修正Intent的ClassLoader
                Intent intentCopy = new Intent(intent);
                intentCopy.setExtrasClassLoader(cl);

                // 调用原始方法
                onReceiveShadowContext(shadowContext, intentCopy);
            }
        """, ctClass)

        ctClass.addMethod(newMethod)
    }
}

4.3 Fragment 在插件中的支持方式

不支持，有其他方法，参考实战的demo! 绑定Fragment的生命周期原理，源码如下： juejin.cn/post/762108...

五.Shadow 框架如何实现全动态化

动态化的目的是什么？举一个具体的业务场景

插件开发者不再关心宿主版本 ：
无论用户用的是 6 个月前还是 2 年前的宿主，只要能加载最新插件包，就能获得完整功能

具体场景：Android 14 兼容性危机

根本原因 ：Android 14 修改了 Activity 的 attach() 方法签名（新增了 String attributionTag 参数）
问题现象 ：Shadow 的 Loader 组件中有一处对 Activity.attach() 的反射调用，因参数不匹配导致 NoSuchMethodException → 崩溃
业务影响：每天有数万 Android 14 新用户无法使用信用卡功能，直接影响开户转化率和营收
传统方案局限：宿主 App 已提交应用商店审核，预计 3 周后才能上线

使用 Shadow（Manager + Loader 可动态化）后的解决方案

快速修复 Loader
- 修改 Loader 中对 Activity.attach() 的调用逻辑，兼容 Android 14 新签名
- 重新打包 新的动态 Loader + Runtime（作为插件框架的一部分）
- 通过插件下发系统推送给用户，绕过应用商店审核
灰度发布验证
- 先推送给 10% 的 Android 14 用户
- 监控崩溃率和业务指标
- 确认稳定后全量发布
结果对比
- 修复时间：从 3 周缩短到 3 小时
- 影响范围：可精确控制只影响 Android 14 用户
- 安全性：随时可回滚到旧版本

对 Manager 动态化来说：

策略灵活：让插件管理策略成为可配置、可更新的部分
业务定制：不同业务可以有自己的插件加载逻辑
灰度控制：可以按用户、按地区、按场景精细化控制
A/B 测试：同时测试多种插件管理策略

对 Loader 动态化来说：

技术自由：让不同技术栈的模块可以共存
安全可控：安全漏洞可以快速修复，不影响业务
平滑演进：支持技术架构的渐进式升级
兼容性保障：可针对不同 Android 版本提供适配

对 Container 动态化来说：

UI 框架演进：支持不同 UI 框架的平滑切换
性能优化：可动态更新渲染引擎
体验升级：不断优化用户体验组件
多态容器：支持不同形态的插件容器

5.1 动态化的基本原理

Shadow 框架的全动态化基于 三级插件化架构，将框架核心组件也设计为可动态更新的插件：

5.1.1 三级动态化架构

css 复制代码

┌─────────────────────────────────────────────────┐
│              宿主壳（Bootstrap）                  │
│  - 最小化实现，只包含引导逻辑                    │
│  - 固定不变，通过应用商店分发                    │
└─────────────────────┬───────────────────────────┘
                      │ 动态加载
                      ▼
┌─────────────────────────────────────────────────┐
│            框架插件层（动态化）                   │
│  ├─ Manager插件：插件管理策略                    │
│  ├─ Loader插件：插件加载逻辑                     │
│  └─ Container插件：运行时容器                    │
└─────────────────────┬───────────────────────────┘
                      │ 动态加载
                      ▼
┌─────────────────────────────────────────────────┐
│            业务插件层（动态化）                   │
│  ├─ 功能模块A：独立业务功能                      │
│  ├─ 功能模块B：独立业务功能                      │
│  └─ 功能模块C：独立业务功能                      │
└─────────────────────────────────────────────────┘

5.1.2 核心设计原则

依赖倒置原则

kotlin 复制代码

// 宿主只依赖抽象接口
interface IPluginManager {
    fun loadPlugin(pluginId: String): Plugin
}

// 具体实现在插件中
class DynamicPluginManager : IPluginManager {
    override fun loadPlugin(pluginId: String): Plugin {
        // 动态加载逻辑
    }
}

可插拔架构

kotlin 复制代码

// 插件注册机制
class PluginRegistry {
    private val pluginLoaders = ConcurrentHashMap<String, IPluginLoader>()

    fun registerLoader(name: String, loader: IPluginLoader) {
        pluginLoaders[name] = loader
    }

    fun getLoaderForPlugin(pluginInfo: PluginInfo): IPluginLoader {
        return pluginLoaders[pluginInfo.loaderVersion] ?: defaultLoader
    }
}

版本隔离机制

kotlin 复制代码

// 多版本 ClassLoader 共存
class VersionedClassLoader : ClassLoader {
    private val versionedLoaders = ConcurrentHashMap<String, ClassLoader>()

    fun loadClass(className: String, version: String): Class<*> {
        val loader = versionedLoaders[version]
        return loader?.loadClass(className) ?: super.loadClass(className)
    }
}

5.1.3 动态更新流程

markdown 复制代码

┌─────────────┐    ┌─────────────┐    ┌─────────────┐
│  检测更新    │───▶│ 下载插件包  │───▶│  安全验证   │
└─────────────┘    └─────────────┘    └─────────────┘
        │                  │                  │
        └──────────────────┴──────────────────┘
                                   │
                                   ▼
                         ┌──────────────────┐
                         │ 创建插件运行时   │
                         └──────────────────┘
                                   │
                                   ▼
                         ┌──────────────────┐
                         │  热切换/重启    │
                         └──────────────────┘

5.2 Manager 的动态化

Manager 插件负责插件管理体系，其动态化使插件管理策略可在线更新。

5.2.1 Manager 的核心职责

kotlin 复制代码

interface IPluginManager {
    // 插件生命周期管理
    fun installPlugin(pluginInfo: PluginInfo): Boolean
    fun uninstallPlugin(pluginId: String): Boolean
    fun updatePlugin(pluginId: String, newVersion: PluginInfo): Boolean

    // 插件调度
    fun loadPlugin(pluginId: String): LoadResult
    fun unloadPlugin(pluginId: String): Boolean

    // 策略管理
    fun setPluginPolicy(policy: PluginPolicy)
    fun getPluginPolicy(): PluginPolicy

    // 版本控制
    fun checkForUpdates(): List<UpdateInfo>
    fun rollbackPlugin(pluginId: String, version: String): Boolean
}

5.2.2 Manager 动态化实现

宿主引导机制

kotlin 复制代码

// 宿主中的 Bootstrap
class ShadowBootstrap {
    fun initialize() {
        // 1. 从固定位置加载 Manager 插件
        val managerApk = loadManagerApkFromAssets()

        // 2. 创建 Manager 的 ClassLoader
        val managerClassLoader = PluginClassLoader(
            managerApk.path,
            getSystemClassLoader()
        )

        // 3. 加载 Manager 实现
        val managerClass = managerClassLoader.loadClass(
            "com.tencent.shadow.dynamic.manager.DynamicPluginManager"
        )

        // 4. 实例化并初始化 Manager
        val manager = managerClass.newInstance() as IPluginManager
        manager.init(hostContext, config)

        // 5. 设置为全局 Manager
        PluginManagerFactory.setInstance(manager)
    }
}

Manager 插件结构

markdown 复制代码

manager-plugin.apk
├── AndroidManifest.xml
├── classes.dex
├── lib/ (可选)
├── res/
└── assets/
    ├── manager_config.json
    └── strategy_rules.json

配置动态化示例

json 复制代码

// manager_config.json
{
  "version": "2.1.0",
  "updateStrategy": {
    "autoCheck": true,
    "checkInterval": 3600,
    "updateMode": "wifi_only",
    "forceUpdate": false
  },
  "pluginPolicies": {
    "finance": {
      "minVersion": "1.2.0",
      "loadStrategy": "on_demand",
      "preloadDependencies": true
    },
    "game": {
      "minVersion": "2.0.0",
      "loadStrategy": "preload",
      "memoryLimit": 100
    }
  }
}

5.2.3 Manager 热更新流程

kotlin 复制代码

class ManagerHotUpdater {
    fun updateManager(newManagerApk: File): Boolean {
        // 1. 验证新 Manager 插件
        if (!verifyManagerPlugin(newManagerApk)) {
            return false
        }

        // 2. 创建备份（用于回滚）
        createBackup(currentManagerApk)

        // 3. 复制新 Manager 插件
        newManagerApk.copyTo(managerApkPath, overwrite = true)

        // 4. 重新加载 Manager
        return reloadManager()
    }

    private fun reloadManager(): Boolean {
        // 使用新 ClassLoader 重新加载
        val newClassLoader = PluginClassLoader(
            managerApkPath,
            getSystemClassLoader()
        )

        // 反射创建新 Manager 实例
        val newManager = createManagerInstance(newClassLoader)

        // 迁移状态（如已加载插件列表）
        migrateState(currentManager, newManager)

        // 替换全局引用
        PluginManagerFactory.replaceInstance(newManager)

        // 清理旧资源
        cleanupOldResources()

        return true
    }
}

5.3 Loader 的动态化

Loader 插件负责插件加载和技术适配，其动态化使技术架构可在线演进。

5.3.1 Loader 的核心职责

kotlin 复制代码

interface IPluginLoader {
    // 插件加载
    fun loadPlugin(pluginInfo: PluginInfo): LoadResult

    // 组件转换
    fun convertComponent(component: ComponentInfo): ComponentInfo
    fun createPluginContext(hostContext: Context): Context

    // 兼容性适配
    fun adaptForAndroidVersion(version: Int): AdaptResult
    fun patchSystemApi(className: String, methodName: String, vararg args: Any?): Any?

    // 资源管理
    fun loadPluginResources(pluginInfo: PluginInfo): Resources
    fun mergeResources(hostRes: Resources, pluginRes: Resources): Resources
}

5.3.2 Loader 动态化实现

Android 14 兼容性修复示例

kotlin 复制代码

class Android14CompatibleLoader : IPluginLoader {

    override fun patchSystemApi(className: String, methodName: String, vararg args: Any?): Any? {
        // 处理 Activity.attach() 方法签名变化
        if (className == "android.app.Activity" && methodName == "attach") {
            return patchActivityAttach(*args)
        }
        return null
    }

    private fun patchActivityAttach(vararg args: Any?): Any? {
        return if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.UPSIDE_DOWN_CAKE) {
            // Android 14 及以上
            patchActivityAttachForAndroid14(*args)
        } else {
            // Android 14 以下
            patchActivityAttachLegacy(*args)
        }
    }

    @TargetApi(Build.VERSION_CODES.UPSIDE_DOWN_CAKE)
    private fun patchActivityAttachForAndroid14(vararg args: Any?): Any? {
        val method = Activity::class.java.getDeclaredMethod(
            "attach",
            Context::class.java,
            String::class.java,  // attributionTag 参数
            // ... 其他参数
        )
        method.isAccessible = true
        return method.invoke(*args)
    }

    private fun patchActivityAttachLegacy(vararg args: Any?): Any? {
        val method = Activity::class.java.getDeclaredMethod(
            "attach",
            Context::class.java,
            // ... 其他参数（没有 attributionTag）
        )
        method.isAccessible = true
        return method.invoke(*args)
    }
}

Loader 多版本管理

kotlin 复制代码

class LoaderVersionManager {
    private val loaders = ConcurrentHashMap<String, IPluginLoader>()

    // 注册不同版本的 Loader
    fun registerLoader(version: String, loader: IPluginLoader) {
        loaders[version] = loader
    }

    // 根据插件需求选择 Loader
    fun getLoaderForPlugin(pluginInfo: PluginInfo): IPluginLoader {
        return pluginInfo.requiredLoaderVersion?.let { version ->
            loaders[version]
        } ?: getDefaultLoader()
    }

    // 热更新 Loader
    fun updateLoader(version: String, newLoaderApk: File): Boolean {
        // 1. 加载新 Loader
        val newLoader = loadLoaderFromApk(newLoaderApk)

        // 2. 验证兼容性
        if (!validateLoaderCompatibility(newLoader)) {
            return false
        }

        // 3. 替换旧版本
        loaders[version] = newLoader

        // 4. 迁移状态
        migrateLoaderState(version, newLoader)

        return true
    }
}

Loader 插件配置

json 复制代码

// loader_config.json
{
  "version": "3.2.1",
  "compatibility": {
    "minAndroidVersion": 21,
    "maxAndroidVersion": 34,
    "supportedArchitectures": ["arm64-v8a", "armeabi-v7a"]
  },
  "features": {
    "hotReload": true,
    "incrementalLoad": true,
    "resourceOverlay": true
  },
  "performance": {
    "preloadThreshold": 0.5,
    "cacheSize": 50
  }
}

5.3.3 Loader 性能优化

kotlin 复制代码

class LoaderPerformanceOptimizer {

    // 预加载优化
    fun preloadFrequentlyUsedPlugins() {
        val frequentPlugins = analyzeUsagePatterns()
        frequentPlugins.forEach { pluginId ->
            val pluginInfo = getPluginInfo(pluginId)
            preloadPluginResources(pluginInfo)
            preloadPluginClasses(pluginInfo)
        }
    }

    // 懒加载优化
    fun implementLazyLoading() {
        // 按需加载非关键类
        val lazyClasses = listOf(
            "com.plugin.analytics.AnalyticsManager",
            "com.plugin.logging.Logger"
        )

        lazyClasses.forEach { className ->
            registerLazyClass(className) {
                // 使用时才加载
                loadClassOnDemand(className)
            }
        }
    }

    // 缓存优化
    fun optimizeCacheStrategy() {
        // LRU 缓存策略
        classCache.applyEvictionPolicy(
            maxSize = 100, // 最多缓存 100 个类
            policy = LruEvictionPolicy()
        )

        // 资源缓存
        resourceCache.applyEvictionPolicy(
            maxSize = 50 * 1024 * 1024, // 50MB
            policy = SizeBasedEvictionPolicy()
        )
    }
}

5.4 Container 的动态化

Container 插件负责运行时环境和 UI 渲染，其动态化使 UI 框架可在线升级。

5.4.1 Container 的核心职责

kotlin 复制代码

interface IPluginContainer {
    // 组件代理
    fun createActivityProxy(pluginActivity: Activity): ActivityProxy
    fun createServiceProxy(pluginService: Service): ServiceProxy
    fun createBroadcastProxy(pluginReceiver: BroadcastReceiver): BroadcastProxy

    // UI 渲染
    fun createPluginLayoutInflater(context: Context): LayoutInflater
    fun createPluginView(context: Context, name: String, attrs: AttributeSet): View?

    // 事件处理
    fun dispatchKeyEvent(event: KeyEvent): Boolean
    fun dispatchTouchEvent(event: MotionEvent): Boolean

    // 状态管理
    fun saveInstanceState(): Bundle
    fun restoreInstanceState(state: Bundle)
}

5.4.2 Container 动态化实现

代理类动态生成

kotlin 复制代码

class DynamicContainer : IPluginContainer {

    private val proxyClassCache = ConcurrentHashMap<String, Class<*>>()

    override fun createActivityProxy(pluginActivity: Activity): ActivityProxy {
        val pluginClassName = pluginActivity::class.java.name
        val proxyClassName = generateProxyClassName(pluginClassName)

        // 动态生成或加载代理类
        val proxyClass = proxyClassCache.getOrPut(proxyClassName) {
            generateProxyClass(pluginClassName, proxyClassName)
        }

        // 创建代理实例
        val proxy = proxyClass.newInstance() as ActivityProxy
        proxy.bindPluginActivity(pluginActivity)

        return proxy
    }

    private fun generateProxyClass(
        pluginClassName: String,
        proxyClassName: String
    ): Class<*> {
        // 使用字节码技术动态生成代理类
        val classWriter = ClassWriter(ClassWriter.COMPUTE_MAXS)

        // 生成类结构
        classWriter.visit(...)

        // 生成代理逻辑
        generateProxyMethods(classWriter, pluginClassName)

        // 加载生成的类
        val bytecode = classWriter.toByteArray()
        return defineClass(proxyClassName, bytecode)
    }
}

UI 框架热切换

kotlin 复制代码

class UIFrameworkSwitcher {

    fun switchUIFramework(newContainerApk: File): Boolean {
        // 1. 暂停当前 UI 渲染
        pauseUIRendering()

        // 2. 加载新 Container
        val newContainer = loadContainerPlugin(newContainerApk)

        // 3. 迁移 UI 状态
        val uiState = captureCurrentUIState()

        // 4. 应用新 Container
        applyNewContainer(newContainer)

        // 5. 恢复 UI 状态
        newContainer.restoreUIState(uiState)

        // 6. 恢复渲染
        resumeUIRendering()

        return true
    }

    private fun captureCurrentUIState(): UIState {
        // 捕获当前 UI 状态，包括：
        // - 视图层次结构
        // - 视图属性
        // - 事件监听器
        // - 动画状态
        return UIState(
            viewHierarchy = captureViewHierarchy(),
            viewProperties = captureViewProperties(),
            eventListeners = captureEventListeners(),
            animations = captureAnimations()
        )
    }
}

Container 插件配置

json 复制代码

// container_config.json
{
  "version": "2.0.0",
  "uiFramework": {
    "type": "native",
    "renderEngine": "hardware",
    "animationSupport": true,
    "customViewSupport": true
  },
  "performance": {
    "viewReuse": true,
    "incrementalRender": true,
    "asyncLayout": true
  },
  "compatibility": {
    "minSdkVersion": 21,
    "maxSdkVersion": 34,
    "screenSizeSupport": ["small", "normal", "large", "xlarge"]
  }
}

5.4.3 Container 性能优化

kotlin 复制代码

class ContainerPerformanceOptimizer {

    // 视图复用优化
    fun optimizeViewReuse() {
        // 1. 视图池
        val viewPool = ViewPool(
            maxSize = 20,
            createView = { context, type ->
                createViewByType(context, type)
            }
        )

        // 2. 布局缓存
        val layoutCache = LayoutCache(
            maxSize = 50,
            computeLayout = { view, widthSpec, heightSpec ->
                measureAndLayout(view, widthSpec, heightSpec)
            }
        )
    }

    // 异步布局优化
    fun implementAsyncLayout() {
        // 使用协程或线程池进行异步布局
        val layoutDispatcher = Executors.newFixedThreadPool(2)

        fun asyncMeasure(view: View, widthSpec: Int, heightSpec: Int) {
            layoutDispatcher.submit {
                val width = View.MeasureSpec.getSize(widthSpec)
                val height = View.MeasureSpec.getSize(heightSpec)

                // 在后台线程计算布局
                view.measure(widthSpec, heightSpec)
                view.layout(0, 0, width, height)

                // 回到主线程更新
                runOnUiThread {
                    applyLayoutResult(view)
                }
            }
        }
    }

    // 内存优化
    fun optimizeMemoryUsage() {
        // 1. 图片资源优化
        imageLoader.setMemoryCacheSize(50 * 1024 * 1024) // 50MB

        // 2. 视图层级优化
        viewHierarchyOptimizer.optimize(
            maxDepth = 10,
            mergeSimilarViews = true
        )

        // 3. 定时清理
        scheduledExecutor.scheduleAtFixedRate({
            cleanupUnusedResources()
            shrinkMemoryIfNeeded()
        }, 1, 1, TimeUnit.HOURS)
    }
}

5.5 Shadow全动态化的工作流程

5.5.1 完整启动流程

kotlin 复制代码

class ShadowDynamicFramework {

    fun start() {
        // 阶段 1：宿主引导
        val bootstrap = ShadowBootstrap()
        bootstrap.initialize()

        // 阶段 2：加载 Manager 插件
        val manager = bootstrap.loadManagerPlugin()
        manager.init(hostContext, config)

        // 阶段 3：Manager 加载 Loader 插件
        val loaderPlugins = manager.loadLoaderPlugins()
        loaderPlugins.forEach { loader ->
            loader.init(hostContext)
        }

        // 阶段 4：Manager 加载 Container 插件
        val containerPlugins = manager.loadContainerPlugins()
        containerPlugins.forEach { container ->
            container.init(hostContext)
        }

        // 阶段 5：加载业务插件
        val businessPlugins = manager.loadBusinessPlugins()

        // 阶段 6：启动业务
        businessPlugins.forEach { plugin ->
            plugin.start()
        }
    }
}

5.5.2 热更新流程

kotlin 复制代码

class HotUpdateManager {

    fun hotUpdateComponent(
        componentType: ComponentType,
        newApk: File,
        options: UpdateOptions
    ): UpdateResult {
        // 1. 验证新组件
        val verification = verifyComponent(newApk, componentType)
        if (!verification.success) {
            return UpdateResult.error(verification.error)
        }

        // 2. 创建备份
        createBackup(componentType)

        // 3. 应用新组件
        return when (componentType) {
            ComponentType.MANAGER -> updateManager(newApk, options)
            ComponentType.LOADER -> updateLoader(newApk, options)
            ComponentType.CONTAINER -> updateContainer(newApk, options)
            else -> updateBusinessPlugin(newApk, options)
        }
    }

    private fun updateManager(newApk: File, options: UpdateOptions): UpdateResult {
        // 1. 暂停所有插件
        pauseAllPlugins()

        // 2. 更新 Manager
        val result = managerUpdater.update(newApk)

        // 3. 恢复插件（使用新 Manager）
        if (result.success) {
            resumeAllPlugins()
        } else {
            // 4. 失败时回滚
            rollbackManager()
            resumeAllPlugins()
        }

        return result
    }
}

5.6 动态化的优势与挑战

5.6.1 技术优势

优势维度	具体表现
快速迭代	修复时间从天/周级缩短到小时级
灵活部署	支持灰度发布、A/B测试、按需下发
安全可控	可回滚、可降级、可熔断
资源高效	按需加载、共享复用、动态卸载
兼容性强	多版本共存、渐进升级、向前兼容

5.6.2 技术挑战与解决方案

挑战	解决方案
ClassLoader 泄漏	弱引用管理 + 定期清理 + 监控告警
资源 ID 冲突	动态重写 ID + 资源映射表
Native 库冲突	独立 Native 目录 + 动态链接
性能开销	懒加载 + 预加载 + 缓存优化
版本兼容性	版本检测 + 适配层 + 降级策略
安全问题	签名校验 + 沙箱隔离 + 权限控制

5.7 总结

Shadow 框架的全动态化是其核心技术优势，通过将 Manager、Loader、Container 三层核心组件都设计为可动态更新的插件，实现了：

技术架构的在线演进：无需发布新宿主版本即可升级技术架构
紧急问题的快速响应：小时级的修复能力，而非周级的等待
业务策略的灵活调整：可针对不同用户、不同场景制定策略
技术栈的自由选择：支持多种技术栈并行发展
用户体验的持续优化：可不断更新 UI 框架和性能优化

全动态化不仅解决了 Android 版本兼容性等具体问题，更重要的是为大型应用的长期演进提供了可持续的技术架构支撑，使应用能够快速响应市场变化，持续提供优质的用户体验。

六、插件打包、插件管理与动态更新

6.1 Shadow源码解析之插件打包流程（重点）

6.1.1 插件ZIP的打包方式与内部结构

设计原理 ：

Shadow采用双层打包设计：插件APK内部是一个标准的Android应用包，外层是一个包含插件元数据和依赖组件的ZIP包。这种设计实现了插件框架与业务逻辑的完全解耦。

插件包内部结构：

python 复制代码

plugin.zip
├── config.json              # 插件配置文件（核心元数据）
├── plugin-manifest.json     # 插件AndroidManifest解析信息
├── plugin.apk               # 插件业务APK
├── runtime.apk              # 运行时框架（可选）
├── loader.apk               # 加载器组件（可选）
└── lib/                     # Native库目录

打包流程源码示例：

kotlin 复制代码

// ShadowPluginAssembleTask.kt - 插件打包任务
open class ShadowPluginAssembleTask : DefaultTask() {

    @TaskAction
    fun assemblePlugin() {
        // 1. 收集所有依赖文件
        val pluginApk = collectPluginApk()
        val runtimeApk = collectRuntimeApk()
        val loaderApk = collectLoaderApk()

        // 2. 生成配置文件
        val config = generateConfig(pluginApk, runtimeApk, loaderApk)
        val manifest = parseManifest(pluginApk)

        // 3. 创建插件包ZIP
        project.zipTree(pluginApk).files.forEach { file ->
            // 动态修改字节码：将Activity父类改为ShadowActivity
            if (file.name.endsWith(".dex")) {
                transformDexFile(file)
            }
        }

        // 4. 打包成ZIP文件
        createPluginZip(config, manifest, pluginApk, runtimeApk, loaderApk)
    }

    private fun transformDexFile(dexFile: File) {
        // 使用Javassist进行字节码转换
        val classPool = ClassPool()
        classPool.insertClassPath(dexFile.absolutePath)

        // 修改Activity继承关系
        val activityClass = classPool.get("android.app.Activity")
        activityClass.subclasses.forEach { subclass ->
            if (shouldTransform(subclass)) {
                subclass.superclass = classPool.get("com.tencent.shadow.core.runtime.ShadowActivity")
                subclass.writeFile()
            }
        }
    }
}

6.1.2 ConfigJson的设计与作用

设计原理 ：

ConfigJson是插件的"身份证"，包含了插件的所有元数据信息。采用JSON格式便于序列化/反序列化，支持动态更新和版本兼容。

核心字段说明：

json 复制代码

{
  "version": 4,                     // 插件包格式版本
  "compact_version": 1,             // 向下兼容版本
  "UUID": "uuid-value",             // 插件唯一标识符（内容变化时改变）
  "UUID_NickName": "业务名称",       // 便于人工识别的昵称
  "businessName": "finance",        // 业务名称（用于逻辑隔离）
  "partKey": "finance-part",        // 部件键（用于物理隔离）
  "pluginLoader": {                 // 加载器配置
    "className": "com.tencent.shadow.dynamic.loader.impl.CoreLoaderFactoryImpl"
  }
}

UUID设计原理：

确定性生成：基于插件内容哈希值生成，确保内容相同则UUID相同
版本追踪：内容修改后UUID自动变化，便于版本管理
唯一性保障：使用UUID算法保证全局唯一性

6.2 Shadow对插件包管理的设计

6.2.1 PluginManager与Plugin

设计原理 ：

采用"管理器-插件"两层架构，PluginManager作为统一的管理接口，Plugin作为插件的运行时表示。

源码结构示例：

kotlin 复制代码

// PluginManager接口 - 统一管理接口
interface PluginManager {
    // 插件安装管理
    fun installPlugin(pluginInfo: PluginInfo): InstallResult
    fun uninstallPlugin(pluginId: String): Boolean

    // 插件加载管理
    fun loadPlugin(pluginId: String): LoadResult
    fun getLoadedPlugin(pluginId: String): Plugin?

    // 插件依赖解析
    fun resolveDependencies(pluginId: String): List<PluginInfo>
}

// Plugin类 - 插件运行时表示
data class Plugin(
    val pluginId: String,            // 插件ID
    val version: String,             // 版本号
    val classLoader: ClassLoader,    // 插件ClassLoader（隔离核心）
    val resources: Resources,        // 插件Resources（资源隔离）
    val components: ComponentInfo    // 组件信息
)

6.2.2 管理器的原理 - ManagerImplLoader

设计原理 ：

ManagerImplLoader实现了插件的"元插件化" - 插件管理器本身也是一个插件，可以被动态加载和更新。

核心源码示例：

kotlin 复制代码

// ManagerImplLoader.kt - 管理器加载器
class ManagerImplLoader(private val context: Context) {

    fun loadManagerImpl(managerApk: File): PluginManager {
        // 1. 安全验证（签名校验）
        if (!verifySignature(managerApk)) {
            throw SecurityException("管理器签名验证失败")
        }

        // 2. 创建管理器ClassLoader（打破双亲委派）
        val dexPath = managerApk.absolutePath
        val classLoader = PluginClassLoader(
            dexPath,
            getManagerParentClassLoader(), // 特殊父加载器
            context
        )

        // 3. 加载管理器实现类（反射创建）
        val managerClass = classLoader.loadClass(
            "com.tencent.shadow.dynamic.manager.DynamicPluginManagerImpl"
        )

        // 4. 初始化管理器实例
        val manager = managerClass.newInstance() as PluginManager
        manager.init(context, config)

        return manager
    }
}

6.3 多插件的加载与管理策略

设计原理 ：

采用"依赖图+拓扑排序"的加载策略，支持复杂的插件依赖关系和并行加载。

核心算法：

kotlin 复制代码

// PluginDependencyResolver.kt - 依赖解析器
class PluginDependencyResolver {

    fun resolveLoadOrder(pluginId: String): List<String> {
        // 1. 构建依赖有向图
        val graph = buildDependencyGraph(pluginId)

        // 2. 拓扑排序（检测循环依赖）
        val sortedPlugins = topologicalSort(graph)

        // 3. 检查版本冲突
        checkVersionConflicts(sortedPlugins)

        return sortedPlugins
    }

    private fun buildDependencyGraph(rootPluginId: String): DirectedGraph<String> {
        val graph = DefaultDirectedGraph<String>()

        // 深度优先遍历构建依赖树
        fun dfs(currentId: String) {
            val dependencies = getDependencies(currentId)
            dependencies.forEach { depId ->
                graph.addVertex(depId)
                graph.addEdge(currentId, depId)
                dfs(depId)
            }
        }

        dfs(rootPluginId)
        return graph
    }
}

6.4 插件版本控制与热更新机制

设计原理 ：

基于"配置文件驱动+版本比对"的更新机制，支持灰度发布和回滚。

PluginConfig与JSON映射：

less 复制代码

// PluginConfig.kt - 插件配置实体类
@Serializable
data class PluginConfig(
    @SerialName("version") val version: Int,
    @SerialName("compact_version") val compactVersion: Int,
    @SerialName("UUID") val uuid: String,
    @SerialName("UUID_NickName") val uuidNickName: String,
    @SerialName("businessName") val businessName: String,
    @SerialName("partKey") val partKey: String,
    @SerialName("plugins") val plugins: List<PluginInfoConfig>
)

// 对应的config.json
{
  "version": 4,
  "compact_version": 1,
  "UUID": "123e4567-e89b-12d3-a456-426614174000",
  "UUID_NickName": "finance-module",
  "businessName": "finance",
  "partKey": "finance-part",
  "plugins": [...]
}

热更新机制源码示例：

kotlin 复制代码

// PluginHotUpdateManager.kt
class PluginHotUpdateManager {

    fun performHotUpdate(pluginId: String, newPluginZip: File): UpdateResult {
        // 1. 解压新插件到临时目录
        val tempDir = extractPlugin(newPluginZip)

        // 2. 预验证新插件
        if (!prevalidatePlugin(tempDir)) {
            return UpdateResult.failed("预验证失败")
        }

        // 3. 热切换逻辑
        return if (canHotSwap(pluginId)) {
            // 热替换（无需重启）
            hotSwapPlugin(pluginId, tempDir)
        } else {
            // 冷更新（需要重启）
            coldUpdatePlugin(pluginId, tempDir)
        }
    }

    private fun hotSwapPlugin(pluginId: String, newPluginDir: File): UpdateResult {
        // 创建新的ClassLoader
        val newClassLoader = createPluginClassLoader(newPluginDir)

        // 状态迁移：将旧插件的状态迁移到新插件
        val oldPlugin = getLoadedPlugin(pluginId)
        val migratedState = migratePluginState(oldPlugin, newClassLoader)

        // 替换ClassLoader引用
        replaceClassLoader(pluginId, newClassLoader)

        return UpdateResult.success("热更新完成")
    }
}

6.5 插件依赖管理

设计原理 ：

采用声明式依赖配置，支持静态依赖分析和动态依赖注入。

依赖配置示例：

css 复制代码

// 插件A依赖插件B和插件C
{
  "plugins": [{
    "businessName": "plugin-a",
    "dependsOn": ["plugin-b", "plugin-c"]
  }],
  "dependencies": [
    {
      "pluginId": "plugin-b",
      "minVersion": "1.0.0",
      "maxVersion": "2.0.0"
    },
    {
      "pluginId": "plugin-c",
      "version": "1.2.0"
    }
  ]
}

依赖解析源码：

kotlin 复制代码

// DependencyResolver.kt
class DependencyResolver {

    fun resolveTransitiveDependencies(pluginId: String): ResolvedDependencies {
        // 构建依赖传递闭包
        val closure = mutableSetOf<String>()
        fun traverse(currentId: String) {
            val deps = getDirectDependencies(currentId)
            deps.forEach { depId ->
                if (closure.add(depId)) {
                    traverse(depId)
                }
            }
        }

        traverse(pluginId)

        // 拓扑排序确保加载顺序
        val sorted = topologicalSort(closure)

        return ResolvedDependencies(
            allDependencies = closure.toList(),
            loadOrder = sorted
        )
    }
}

参考博客：

Shadow官方开发的作者： shifujun 的个人主页 - 文章 - 掘金

6. Android Shadow与众不同？一文解决插件化四大核心难题：ClassLoader冲突、Activity代理、资源隔离、动态更新（源码分析上）

一.Shadow整体架构与设计原则

Shadow 的三层架构（Loader / Runtime / Plugin）

1.1 模块关系分析

PluginManager 的启动流程

1.2 Manager加载Loader

1.3 Loader 如何构造 ClassLoader 与 Resources

1.4 运行时容器（Loader + Runtime）的协同工作机制

二、插件加载机制

2.1 宿主加载插件流程 (重点)

一、核心设计思想（先理解这个，再看流程）

二、三大核心组件

三、整体加载流程（图文结合）

阶段一：环境初始化（图中A部分）

阶段二：插件加载与启动（图中B部分）

加载manager插件的流程

具体的了loader插件流程：（核心）

一、完整加载启动时序图

二、详细流程分解

阶段1：宿主发起加载请求

阶段2：Binder通信到Loader进程

阶段3：DynamicPluginLoader初始化

阶段4：LoadPluginBloc并行加载

阶段5：启动时调用Application.onCreate()

阶段6：代理Activity加载插件Activity

三、关键设计要点

1. 三级加载架构

四、总结流程

2.1.1 宿主和插件同名，是怎么加载的?

按需加载：Android虚拟机不会一次性加载所有类，而是用到时才加载

2.2.2. Manager / Loader 初始化逻辑重

📌 核心流程

💡 关键代码片段

总结：性能瓶颈与源码对应表

2.3 插件卸载的实现原理

三、核心组件支持（Activity+资源+So）

3.1 Activity 启动的完整代理链路（从 enter() 到 PluginActivity）

宿主启动插件 Activity 完整源码流程

一、整体调用链源码

二、源码详细分析

1. 宿主发起启动（宿主进程）

2. PluginManagerThatUseDynamicLoader 便捷方法（宿主进程）

3. BinderPluginLoader.convertActivityIntent（宿主进程）

4. DynamicPluginLoader.convertActivityIntent（Loader进程）

5. ShadowPluginLoader.convertActivityIntent（Loader进程）

6. ComponentManager.convertPluginActivityIntent（Loader进程）

7. 代理Activity PluginDefaultActivity（Runtime进程）

8. PluginContextWrapper（Runtime进程）

四、时序图总结

五、设计要点总结

3.1.2.1 插件Activity生命周期的管理机制

一个ContainerActivity可以对应多个PluginActivity？

依赖注入（DI）的实现

3.1.2 2个核心问题：插件的ClassLoader和插件的Context

1. 插件ClassLoader隔离问题

3.1.2.1 ClassLoader创建时序图

3.1.2.2 八、总结图

2. Context问题

一、PluginContext创建源码

二、PluginContext注入Activity源码

三、Android Framework内部实现

四、运行时方法委托

PluginContext赋值过程时序图

一、完整的PluginContext创建与赋值时序图

3.2 shadow加载资源的？如何解决资源的冲突问题

3.2.1 如何访问插件资源

3.2.2 资源 ID 冲突问题

3.2.3 插件只能访问到插件自己的资源 而不能访问到宿主的资源？

3.3 插件的so是如何加载的？

四.四大组件的支持情况和原理

4.1 Shadow的跨进程设计与插件Service原理

2. 各组件职责

3. 完整调用链示例

4.2 Shadow对于广播的源码实现

Shadow 框架实现插件广播的原理

一、整体架构图

二、核心实现原理

1. 静态广播：代理转发机制

问题：

解决方案：代理转发

3.2.3 插件只能访问到插件自己的资源而不能访问到宿主的资源？
