STM32F103标准库开发：Keil5新建工程完整教程

本文详细讲解如何使用 Keil5 新建 STM32F103 标准库工程，适合STM32入门开发者快速搭建开发环境

• 这是我创建完成的工程模板 👌 工程模板，欢迎大家按需取用~ (链接失效了的话喊我！)

Keil5新建工程

• STM32F103标准库开发：Keil5新建工程完整教程
• • 一、开发环境准备
  • 二、创建工程模板文件
  • • 步骤1：创建根目录与模板文件夹
    • 步骤2：划分模板子文件夹
  • 三、导入STM32标准库文件
  • • 步骤1：复制CMSIS核心文件
    • 步骤2：复制FWLIB外设库文件
  • 四、Keil5新建工程并配置
  • • 步骤1：新建Keil工程
    • 步骤2：选择芯片型号
    • 步骤3：创建文件组并添加库文件
  • 五、配置Keil编译环境
  • • 步骤0：配置调试器 (本文用的是 ST-LINK)
    • 步骤1：添加头文件搜索路径
    • 步骤2：添加宏定义
  • 六、编写测试代码（验证工程）
  • [完结撒花 🌸](#完结撒花 🌸)

一、开发环境准备

在开始创建工程前，需确保已安装并配置好以下工具：

1. Keil MDK-ARM：本文以 V5.39 版本为例
2. STM32F10x标准外设库：本文以 V3.6.0 版本为例（ST官方提供，可从官网或社区镜像下载）

二、创建工程模板文件

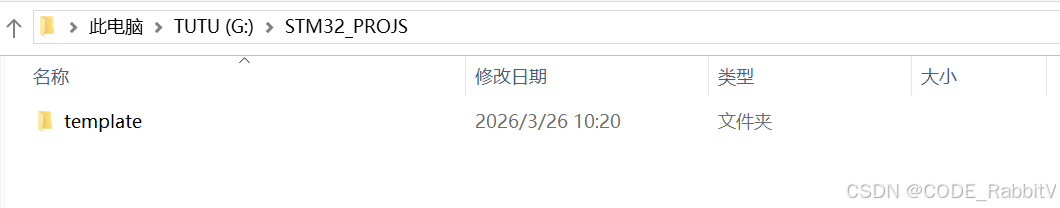

步骤1：创建根目录与模板文件夹

1. 在电脑中新建一个文件夹（如STM32_PROJS）作为工程根目录
2. 在根目录下创建template文件夹，用于存放工程模板文件

步骤2：划分模板子文件夹

在template文件夹中新建4个子文件夹，用于分类管理文件：

• CMSIS：用于存放内核驱动、启动引导文件（核心系统文件）
• FWLIB：用于存放标准库外设函数文件（GPIO、UART、TIM等驱动）
• User ：用于存放用户程序文件（主函数main.c、自定义功能代码）

三、导入STM32标准库文件

步骤1：复制CMSIS核心文件

从解压后的标准库中，将以下文件复制到工程CMSIS文件夹：

1. 内核支持文件 ：core_cm3.h
   • 路径：STM32F10x_StdPeriph_Lib_V3.6.0\Libraries\CMSIS\CM3\CoreSupport
2. 设备系统文件 ：system_stm32f10x.c、system_stm32f10x.h
   • 路径：STM32F10x_StdPeriph_Lib_V3.6.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x
3. 启动文件 ：根据芯片型号选择，STM32F103C8T6选择startup_stm32f10x_md.s（中等容量芯片）
   • 路径：STM32F10x_StdPeriph_Lib_V3.6.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm
4. 头文件 ：stm32f10x.h、stm32f10x_conf.h
   • 路径：STM32F10x_StdPeriph_Lib_V3.6.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x, STM32F10x_StdPeriph_Lib_V3.6.0\Project\STM32F10x_StdPeriph_Template

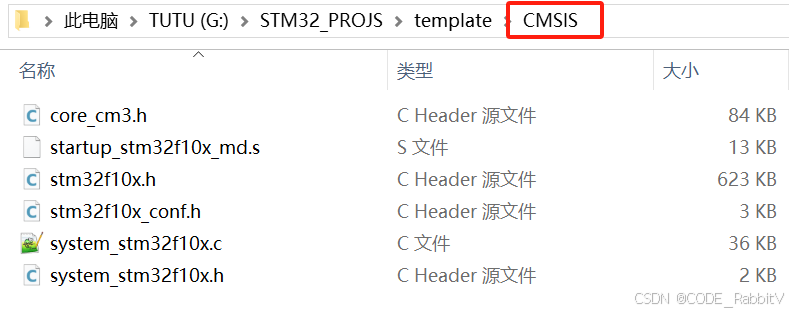

操作结果如下：

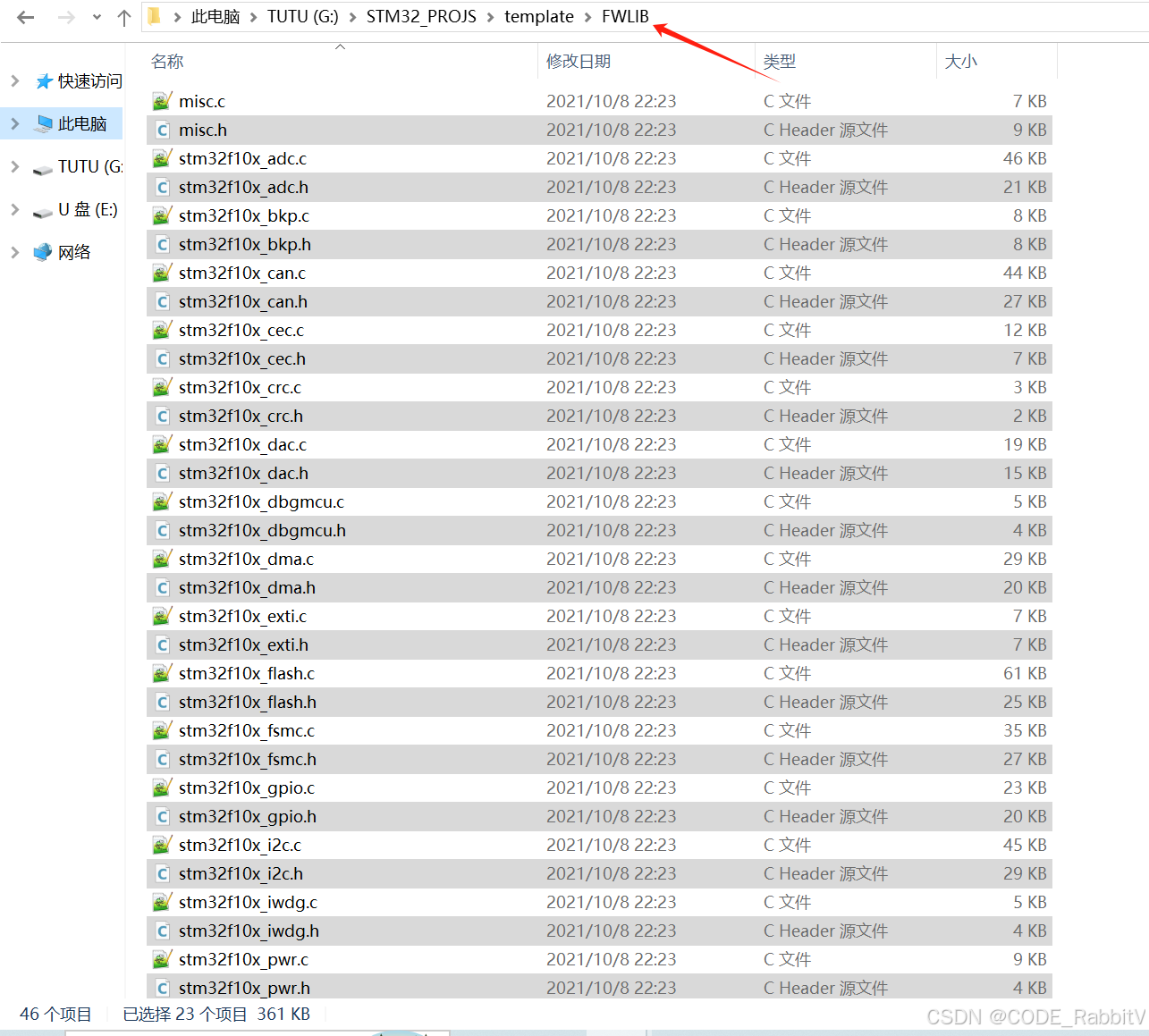

步骤2：复制FWLIB外设库文件

将标准库中STM32F10x_StdPeriph_Lib_V3.6.0\Libraries\STM32F10x_StdPeriph_Driver文件夹下的inc（头文件）和src（源文件）完整复制到工程FWLIB文件夹，包含所有外设驱动文件（如stm32f10x_gpio.c、stm32f10x_rcc.c等）。

四、Keil5新建工程并配置

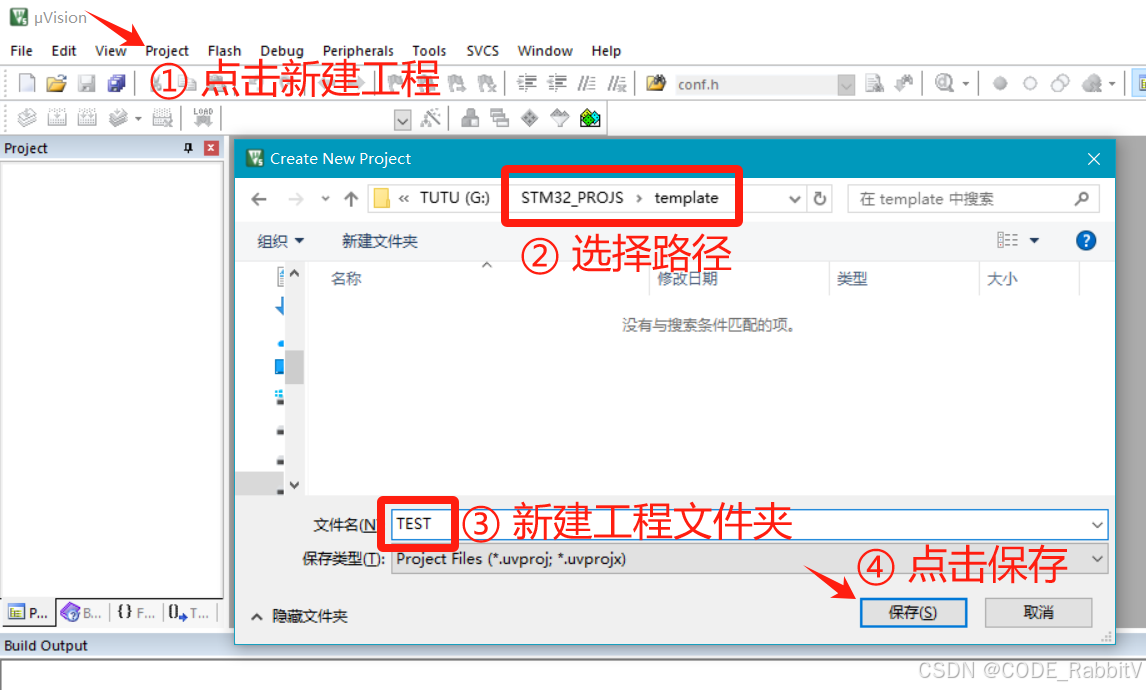

步骤1：新建Keil工程

1. 打开Keil uVision5，点击顶部菜单栏Project → New μVision Project
2. 选择工程保存路径为根目录 STM32_PROJS 下的 template 文件夹，新建工程文件夹 TEST，点击保存

步骤2：选择芯片型号

在弹出的Select Device for Target窗口中：

1. 搜索框输入STM32F103C8
2. 选择STMicroelectronics → STM32F1 Series → STM32F103C8
3. 点击OK，完成芯片选择

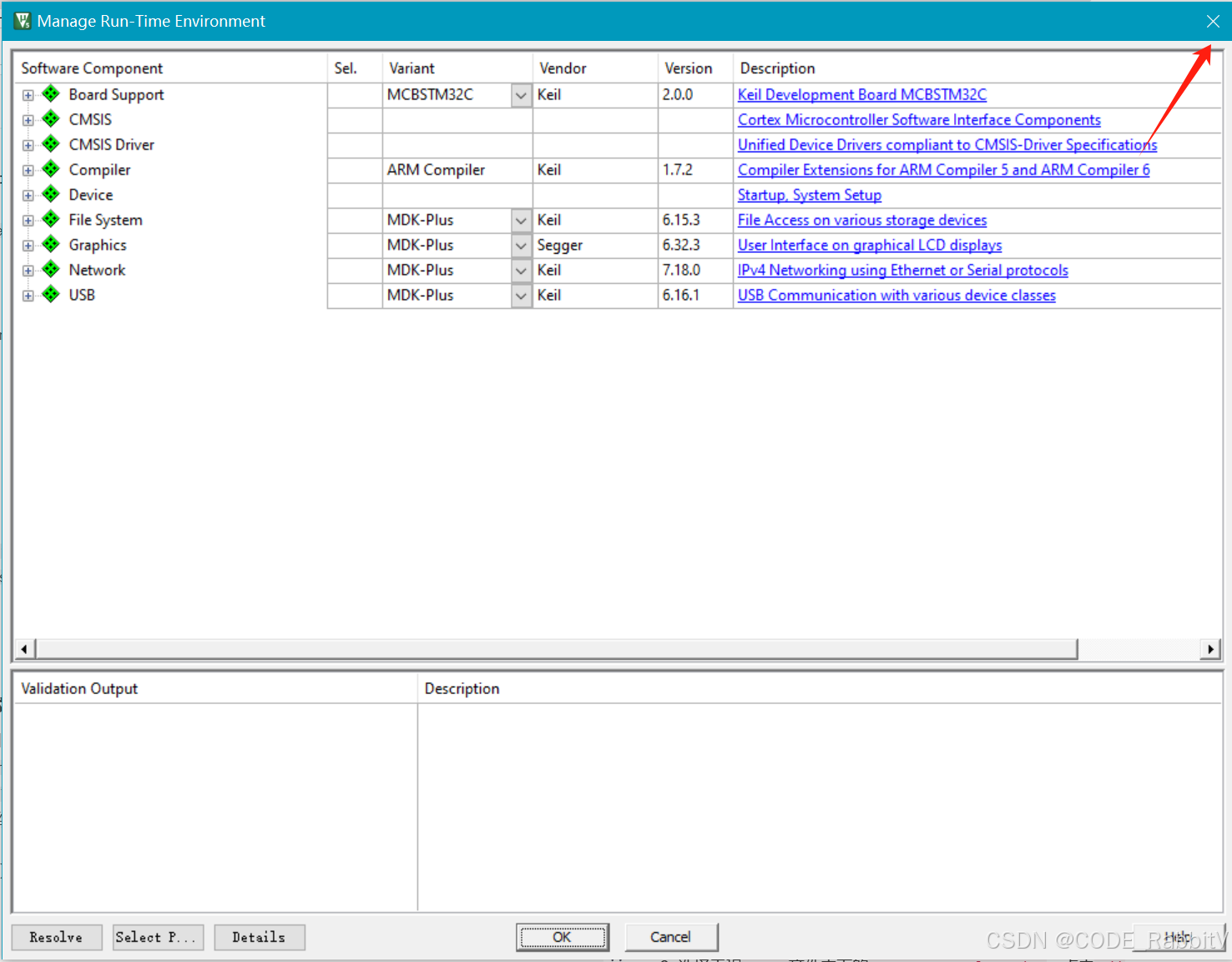

4. 关闭弹出的新建工程小助手

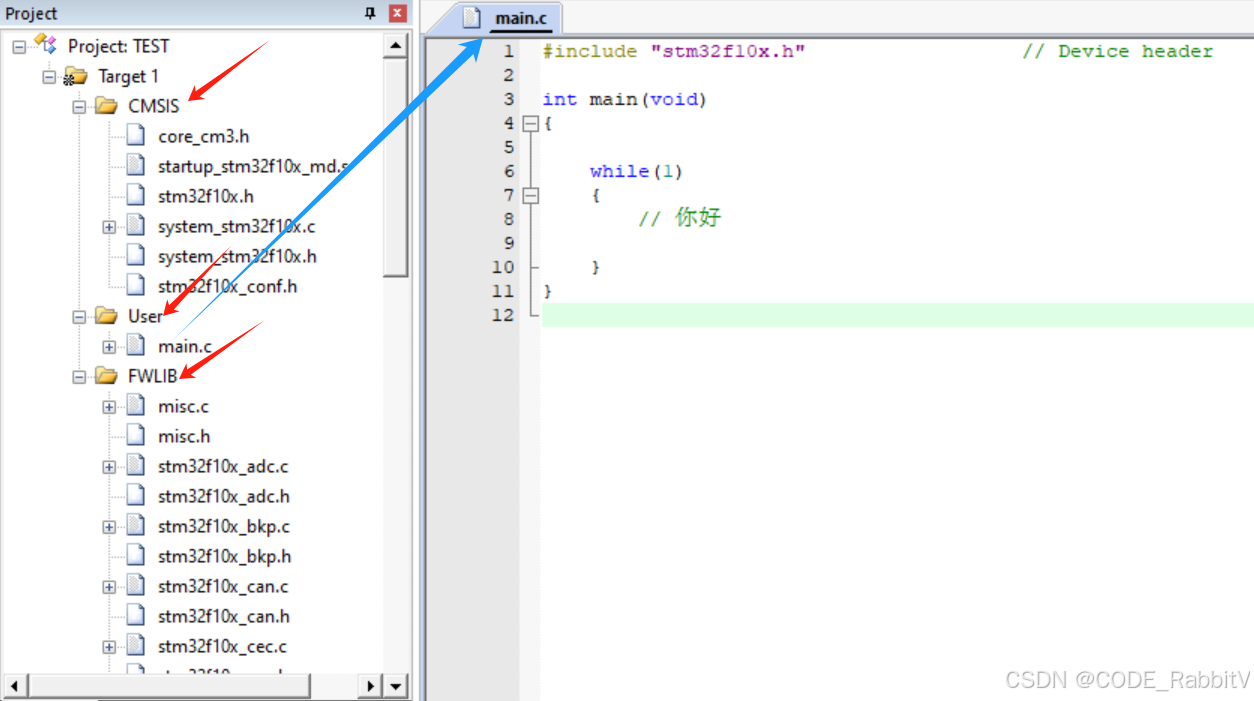

步骤3：创建文件组并添加库文件

1. 在Project窗口右键Target 1，依次创建3个文件组：CMSIS、FWLIB、User
2. 向CMSIS组添加工程CMSIS文件夹下的 core_cm3.h 等全部 6 个文件
3. 向FWLIB组添加工程FWLIB文件夹下的 misc.c 等全部 46 个文件
4. 向User组添加空的main.c文件（后续编写主函数，我随便写了点内容）

五、配置Keil编译环境

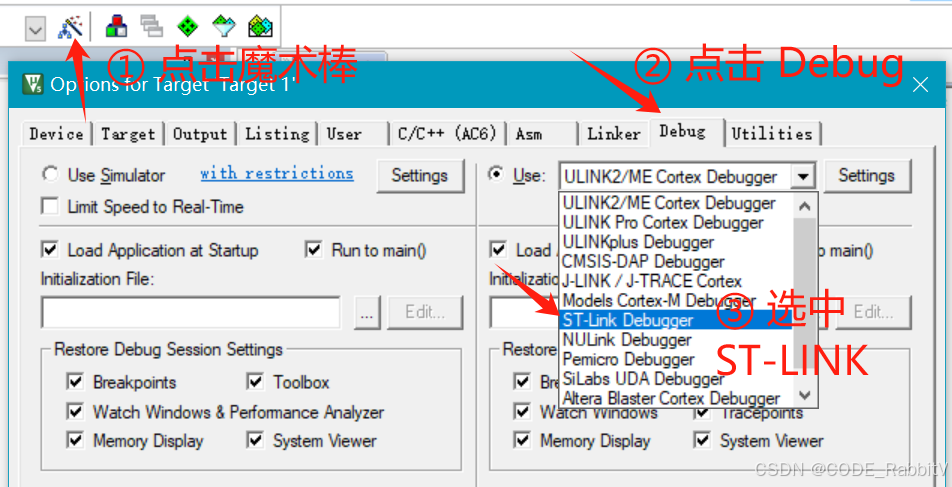

步骤0：配置调试器 (本文用的是 ST-LINK)

1. 点击 "魔术棒按钮"，点击 Debug 选项
2. 下拉列表选中 ST-LINK
3. 点击 OK 确认

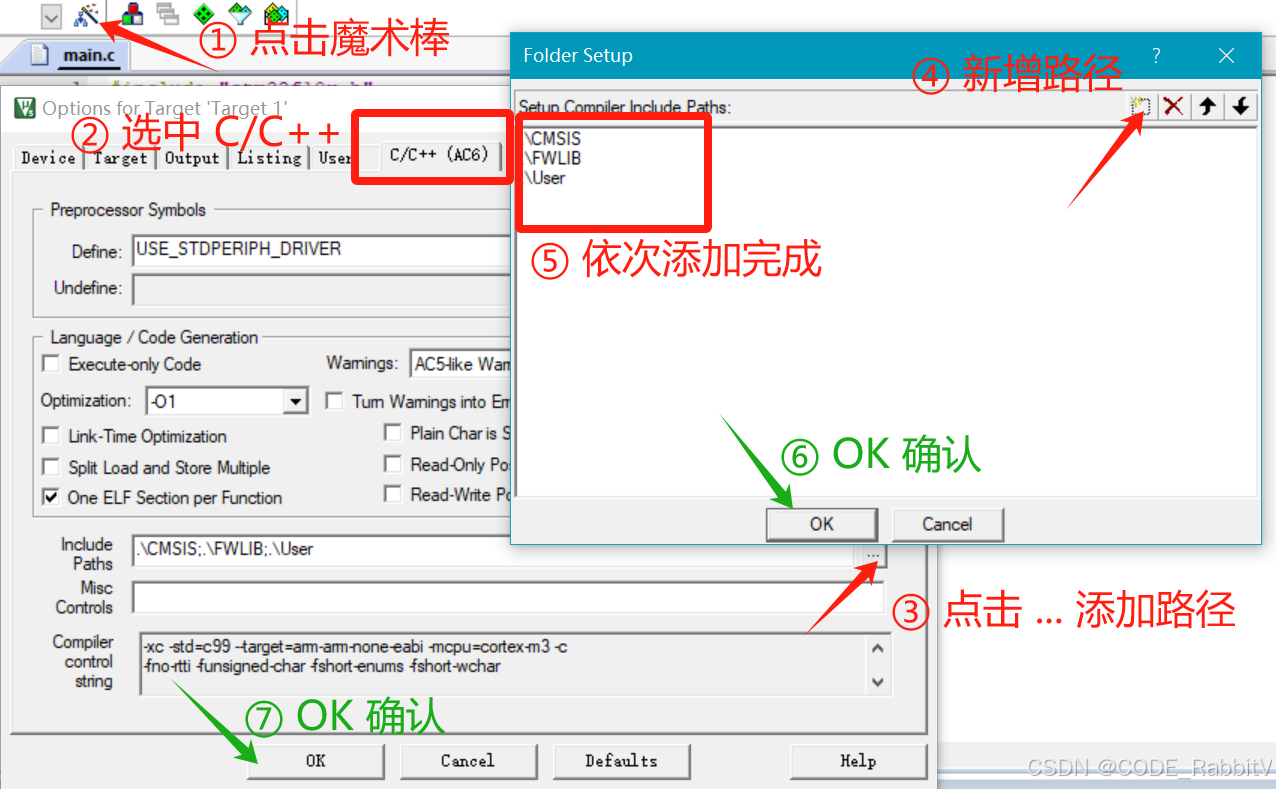

步骤1：添加头文件搜索路径

1. 右键Target 1 → Options for Target 'Target 1'
2. 切换到C/C++选项卡，点击Include Paths后的...按钮
3. 添加以下路径（相对路径，确保路径正确）：
   • ../CMSIS
   • ../FWLIB/inc
   • ../User

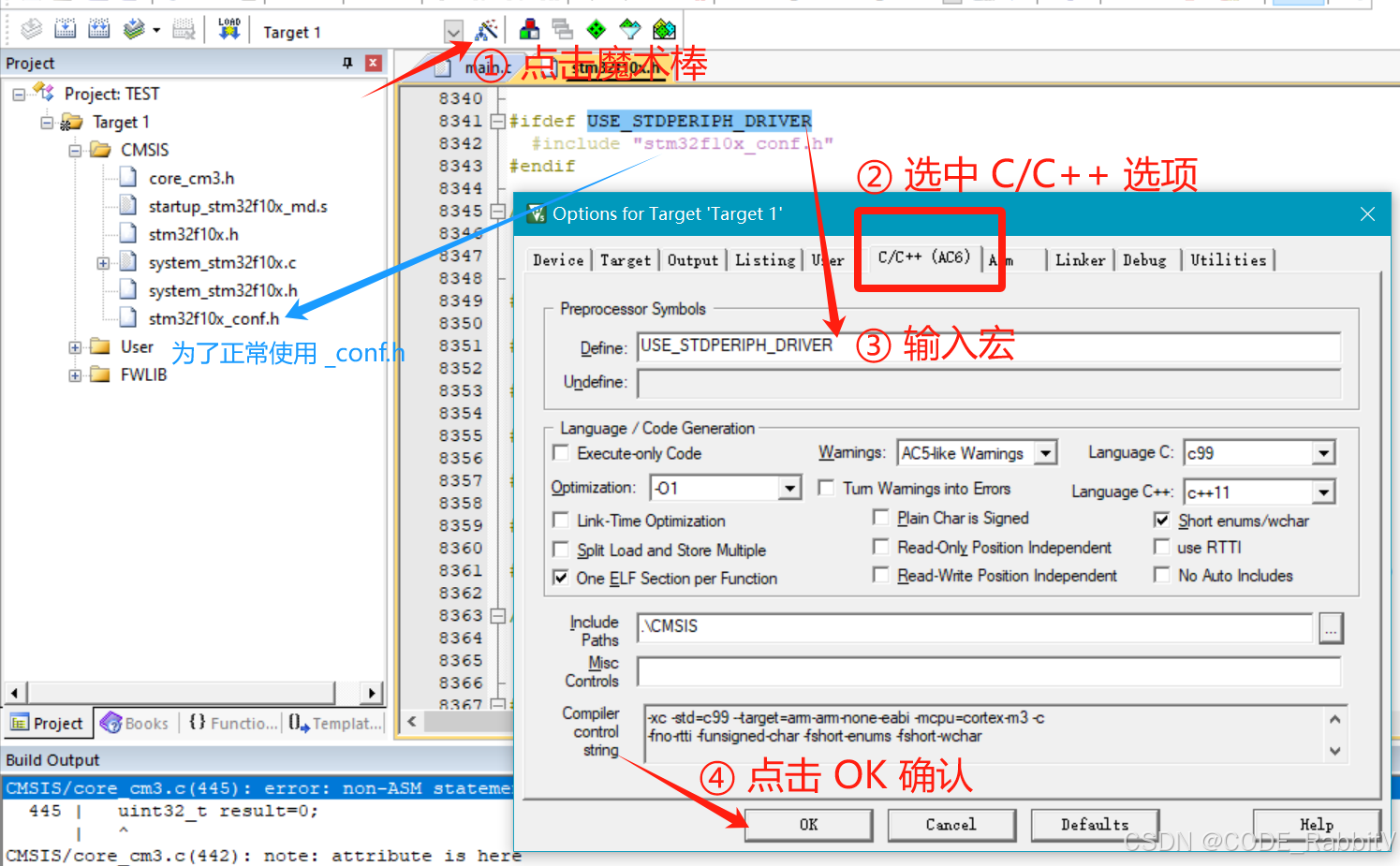

步骤2：添加宏定义

在C/C++选项卡的Define输入框中添加宏： USE_STDPERIPH_DRIVER

• USE_STDPERIPH_DRIVER：启用标准库驱动


六、编写测试代码（验证工程）

在User文件夹下的main.c中编写简单的LED闪烁测试代码，验证工程是否正常：

#include "stm32f10x.h"

// 标准库 延时函数（带 volatile，不被优化，否则灯是常亮的）
void Delay_ms(uint32_t ms)
{
	volatile uint32_t i, j;
	for(i = 0; i < ms; i++)
		for(j = 0; j < 7200; j++);
}

int main(void)
{
	// 1. 使能 GPIOC 时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

	// 2. 初始化 PC13 为推挽输出
	GPIO_InitTypeDef GPIO_InitStruct;

	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_13;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;

	GPIO_Init(GPIOC, &GPIO_InitStruct);

	// 3. 死循环，LED 闪烁
	while(1)
	{
		GPIO_ResetBits(GPIOC, GPIO_Pin_13);	// 亮
		Delay_ms(500);

		GPIO_SetBits(GPIOC, GPIO_Pin_13);	// 灭
		Delay_ms(500);
	}
}

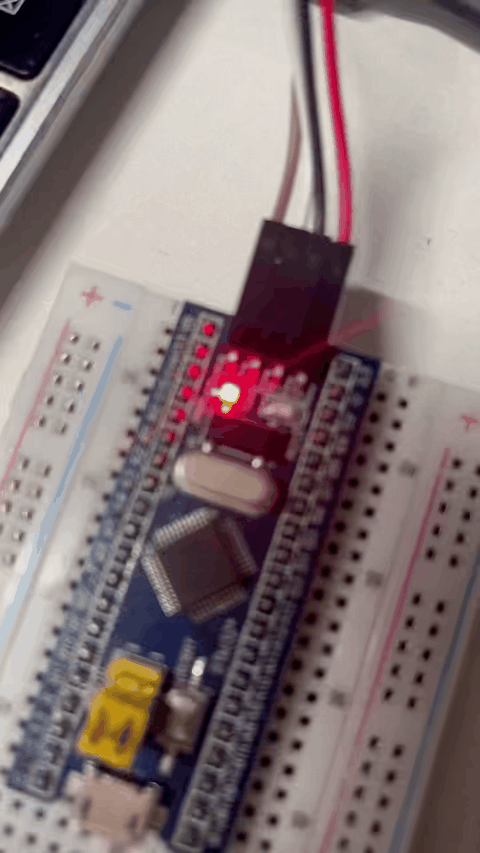

效果如下：

完结撒花 🌸
