OpenHarmony海思WS63星闪平台：Opus 音频编解码库介绍与海思 WS63 平台移植

文章目录

- 前言
- [1. Opus 是什么？](#1. Opus 是什么？)
- - [1.1 定位与标准](#1.1 定位与标准)
  - [1.2 主要能力（摘自公开说明与 `opus/include/opus.h` 文档）](#1.2 主要能力（摘自公开说明与 opus/include/opus.h 文档）)
  - [1.3 库对外 API 轮廓](#1.3 库对外 API 轮廓)
  - [1.4 与本仓库 `opus/` 目录的关系](#1.4 与本仓库 opus/ 目录的关系)
- [2. 本工程中的 Opus 与音频业务](#2. 本工程中的 Opus 与音频业务)
- - [2.1 目录结构（与移植相关部分）](#2.1 目录结构（与移植相关部分）)
  - [2.2 应用侧示例：CI1302 Opus 解码](#2.2 应用侧示例：CI1302 Opus 解码)
- [3. WS63 平台特点与移植目标](#3. WS63 平台特点与移植目标)
- [4. 编译与集成方式](#4. 编译与集成方式)
- - [4.1 方式 A：海思 SDK / `build_component`（推荐，与本仓库 CMakeLists 一致）](#4.1 方式 A：海思 SDK / build_component（推荐，与本仓库 CMakeLists 一致）)
  - [4.2 方式 B：独立 CMake 子工程 / 交叉编译](#4.2 方式 B：独立 CMake 子工程 / 交叉编译)
  - [4.3 方式 C：GN（`BUILD.gn`）静态库](#4.3 方式 C：GN（BUILD.gn）静态库)
- [5. 头文件与链接检查清单](#5. 头文件与链接检查清单)
- [6. 内存与实时性建议](#6. 内存与实时性建议)
- [7. 功能验证建议](#7. 功能验证建议)
- [8. 常见问题](#8. 常见问题)
- [9. 参考链接](#9. 参考链接)
- 总结

前言

Opus 是互联网语音与音频场景中最常用的开放编解码器之一，适合 VoIP、对讲、语音播报、流媒体等。海思 WS63 一类 IoT SoC 常跑 LiteOS / OpenHarmony 衍生内核 ，RAM 与 CPU 有限，需要在「功能完整」与「体积/内存」之间做裁剪。本仓库已在项目根目录提供 opus/ 源码树，且其中的 opus/CMakeLists.txt 已按 海思 SDK 组件（build_component） 风格编写，便于与 WS63 工程链对接。

本文说明 Opus 是什么、能做什么 ，并结合本仓库布局给出在 WS63 工程 中 编译集成、链接与使用 的实操要点（含与本项目 ci1302 Opus 解码 示例的衔接）。

1. Opus 是什么？

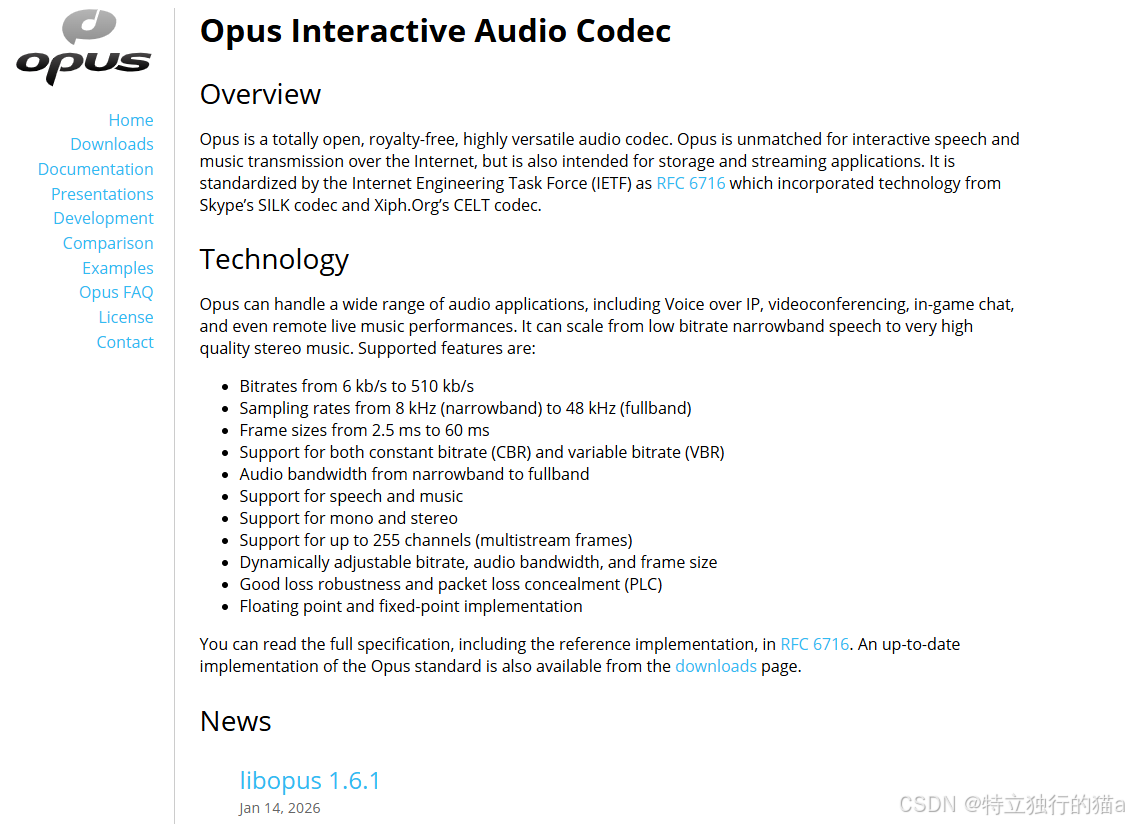

Opus 是一款完全开放、免版税且功能强大的音频编解码器。它在互联网上的交互式语音和音乐传输方面无可匹敌，同时也适用于存储和流媒体应用。它由互联网工程任务组 (IETF) 制定为RFC 6716标准，该标准融合了 Skype 的 SILK 编解码器和 Xiph.Org 的 CELT 编解码器的技术。

1.1 定位与标准

IETF RFC 6716 定义了 Opus 比特流格式与解码过程。
实现融合了 Skype SILK （语音）与 Xiph CELT （通用音频）两条技术路线，由 IETF Codec 工作组 标准化。
github地址：https://github.com/xiph/opus
官方资料与下载：https://opus-codec.org/

1.2 主要能力（摘自公开说明与 `opus/include/opus.h` 文档）

维度	典型范围
采样率	8 kHz～48 kHz
帧长	2.5 ms～60 ms（多种离散长度）
声道	单声道、立体声，以及多流 API 下的多声道场景
码率	约 6 kb/s～510 kb/s（与模式/帧长有关）
特性	语音与音乐、CBR/VBR、丢包隐藏（PLC）等

1.3 库对外 API 轮廓

嵌入式最常用的是解码（播放 TTS、网络语音）或编码（上行录音）：

解码：opus_decoder_create / opus_decoder_init、opus_decode、opus_decoder_destroy（或仅 init 配合静态缓冲，见下文）。
编码：opus_encoder_create、opus_encode、opus_encoder_destroy。
头文件入口：opus.h （内部包含 opus_types.h、opus_defines.h）。

比特流若走 RTP ，需遵守 RFC 7587 ；若存文件，通常用 Ogg 封装（RFC 7845） ，需额外 opusfile / libogg 等，与本仓库「裸 Opus 帧」解码场景不同。

1.4 与本仓库 `opus/` 目录的关系

根目录 opus/ 为 Xiph 官方 Opus 参考实现 的完整源码树（含 celt/、silk/、dnn/ 等）。
上游版本号由 opus/cmake/OpusPackageVersion.cmake 等解析；本仓库 opus/CMakeLists.txt 在无法读取版本时 回退为 1.5.2，与常见 HiSilicon 集成版本一致。
与上游唯一显著差异 ：根目录 opus/CMakeLists.txt 不是通用 add_library(opus ...)，而是为 海思 build_component() 准备的 组件描述 （源列表来自 *_sources.mk，生成 config.h ）。在 非海思构建系统 中需自行等价实现（见第 4 节）。

2. 本工程中的 Opus 与音频业务

2.1 目录结构（与移植相关部分）

text 复制代码

opus/
├── CMakeLists.txt          # 海思 LiteOS 组件式构建（本仓库已提供）
├── cmake/
│   ├── config.h.cmake.in   # 生成 config.h 的模板
│   └── ...
├── include/                # 对外头文件：opus.h 等
├── celt/、silk/、src/      # 编解码核心实现
├── *_sources.mk            # 参与编译的源文件列表（由 CMakeLists 读取）
└── ...

2.2 应用侧示例：CI1302 Opus 解码

在 src/audio/ci1302/ 中，当宏 CI1302_TTS_DECODE_OPUS_TO_PCM 打开时，会编译 ci1302_opus_decode.c ，通过 opus.h 调用解码接口，将 Opus 帧解为 PCM。该实现刻意使用 opus_decoder_get_size + opus_decoder_init + 静态缓冲 ，避免在 堆很小的 LiteOS 上频繁 opus_decoder_create 导致 OPUS_ALLOC_FAIL。

未链接真实 libopus 时，可用 ci1302_opus_decoder_weak_stub.c 提供弱符号占位，便于分阶段联调。

结论：WS63 上「移植 Opus」在工程层面的落点是：把 opus/ 编成静态库并链到最终镜像 ，保证 #include "opus.h" 与链接符号解析成功。

3. WS63 平台特点与移植目标

WS63 为海思面向连接类 IoT 的芯片平台，软件栈常见 LiteOS-M + CMSIS-RTOS2 + 厂商驱动 ，构建可能是 GN（OpenHarmony 系） 或 CMake + build_component。
无 MMU 或资源紧张 时，建议：
- 使用与本仓库 opus/CMakeLists.txt 一致的 OPUS_DISABLE_INTRINSICS 等选项，避免依赖难以在 MCU 上统一验证的 SIMD/内联汇编路径；
- 解码器状态尽量 静态分配或可控堆 ，避免与 WiFi 等任务抢堆导致 LOS_TaskCreate 失败 （与 ci1302_opus_decode.c 注释一致）。

4. 编译与集成方式

CMakeLists文件：

bash 复制代码

#===============================================================================
# @brief    cmake file --- Opus 静态库（LiteOS / HiSilicon SDK build_component 集成）
# @details  风格对齐 open_source/lvgl/CMakeLists.txt；源文件列表与上游 silk/celt/opus 的 .mk 保持一致。
#           与 ESP-IDF 工程（如 xiaozhi-esp32/main/CMakeLists.txt 中 esp_audio_codec 链 libopus）
#           为两套集成方式，本文件仅用于 sdkv106 中 LiteOS 组件构建。
# Copyright (c) HiSilicon (Shanghai) Technologies Co., Ltd. 2023-2023. All rights reserved.
#===============================================================================
set(COMPONENT_NAME "opus")

set(CMAKE_OPUS_SOURCE_DIR ${CMAKE_CURRENT_SOURCE_DIR})

list(APPEND CMAKE_MODULE_PATH "${CMAKE_OPUS_SOURCE_DIR}/cmake")
include(OpusFunctions)
include(OpusPackageVersion)

get_package_version(PACKAGE_VERSION PROJECT_VERSION)
if(NOT PACKAGE_VERSION OR PACKAGE_VERSION STREQUAL "0")
    set(PACKAGE_VERSION "1.5.2")
endif()

configure_file(
    ${CMAKE_OPUS_SOURCE_DIR}/cmake/config.h.cmake.in
    ${CMAKE_CURRENT_BINARY_DIR}/config.h
    @ONLY)

get_opus_sources(SILK_SOURCES ${CMAKE_OPUS_SOURCE_DIR}/silk_sources.mk silk_sources_rel)
get_opus_sources(SILK_SOURCES_FLOAT ${CMAKE_OPUS_SOURCE_DIR}/silk_sources.mk silk_sources_float_rel)
get_opus_sources(CELT_SOURCES ${CMAKE_OPUS_SOURCE_DIR}/celt_sources.mk celt_sources_rel)
get_opus_sources(OPUS_SOURCES ${CMAKE_OPUS_SOURCE_DIR}/opus_sources.mk opus_sources_rel)
get_opus_sources(OPUS_SOURCES_FLOAT ${CMAKE_OPUS_SOURCE_DIR}/opus_sources.mk opus_sources_float_rel)

set(SOURCES "")
foreach(src ${silk_sources_rel} ${silk_sources_float_rel} ${celt_sources_rel} ${opus_sources_rel}
          ${opus_sources_float_rel})
    list(APPEND SOURCES "${CMAKE_OPUS_SOURCE_DIR}/${src}")
endforeach()

set(PUBLIC_HEADER
    ${CMAKE_OPUS_SOURCE_DIR}/include)

set(PRIVATE_HEADER
    ${CMAKE_OPUS_SOURCE_DIR}
    ${CMAKE_OPUS_SOURCE_DIR}/celt
    ${CMAKE_OPUS_SOURCE_DIR}/silk
    ${CMAKE_OPUS_SOURCE_DIR}/silk/float
    ${CMAKE_CURRENT_BINARY_DIR})

set(COMPONENT_PUBLIC_CCFLAGS)

set(COMPONENT_CCFLAGS
    -Wno-jump-misses-init
    -Wno-error=unused-parameter
    -Wno-error=sign-compare
)

# 与上游 CMake 默认接近：C99 变长数组、关闭 SIMD/内联汇编路径（适合 Cortex-M 等无 x86/NEON 运行时检测环境）
# HAVE_LRINT / HAVE_LRINTF：避免 celt/float_cast.h 走 #else 里的 #warning（与 cmake/OpusConfig.cmake 中 check_symbol_exists 一致）
set(PRIVATE_DEFINES
    HAVE_CONFIG_H
    OPUS_BUILD
    VAR_ARRAYS
    OPUS_DISABLE_INTRINSICS
    DISABLE_DEBUG_FLOAT
    ENABLE_HARDENING
    HAVE_LRINT
    HAVE_LRINTF)

set(WHOLE_LINK
    true
)

set(MAIN_COMPONENT
    false
)

set(LIB_OUT_PATH ${BIN_DIR}/${CHIP}/libs/${TARGET_COMMAND})

build_component()

4.1 方式 A：海思 SDK / `build_component`（推荐，与本仓库 CMakeLists 一致）

若父工程已支持海思 build_component() （与 open_source 中 LVGL、opus 等组件相同模式）：

将 opus/ 置于 SDK 约定的 open_source/opus 或工程内等价路径。
确保 opus/CMakeLists.txt 被组件扫描到，configure_file 能在 CMAKE_CURRENT_BINARY_DIR 生成 config.h。
PRIVATE_DEFINES （本仓库已设）通常包括：
- HAVE_CONFIG_H 、OPUS_BUILD
- VAR_ARRAYS（C99 变长数组，需工具链支持）
- OPUS_DISABLE_INTRINSICS
- DISABLE_DEBUG_FLOAT 、ENABLE_HARDENING
- HAVE_LRINT 、HAVE_LRINTF （与 float_cast.h 行为一致，避免多余 warning）
PUBLIC_HEADER 指向 opus/include ，业务模块 include 目录 增加该路径（或拷贝生成的 config.h 可见路径）。
最终 静态库 与 WHOLE_LINK 等由 build_component() 处理，应用链接时 -lopus 或等价组件依赖 即可。

4.2 方式 B：独立 CMake 子工程 / 交叉编译

若需在 PC 上先验证 ARM 静态库：

bash 复制代码

cd opus
mkdir build && cd build
cmake .. -DCMAKE_TOOLCHAIN_FILE=/path/to/arm-none-eabi.cmake \
        -DCMAKE_BUILD_TYPE=Release \
        -DBUILD_SHARED_LIBS=OFF \
        -DOPUS_BUILD_PROGRAMS=OFF \
        -DOPUS_BUILD_TESTING=OFF
cmake --build .

说明：上游官方 opus/CMakeLists.txt（若与本文档「海思定制版」不同）选项名可能为 OPUS_FIXED_POINT 、OPUS_FLOAT_APPROX 等，需以 当前树内 CMakeLists.txt 与 cmake/OpusConfig.cmake 为准。本仓库根目录 opus/CMakeLists.txt 已 不采用 通用 add_library，直接 cmake .. 可能需改用 官方 release 包 或 自行写 add_library 包装 *_sources.mk。

4.3 方式 C：GN（`BUILD.gn`）静态库

当前 xiaohong 的 BUILD.gn 若尚未列出 opus 源文件，可新增 static_library("opus")：

sources ：需与 silk_sources.mk、celt_sources.mk、opus_sources.mk 及 float 列表一致，或写脚本从 .mk 生成 GN 列表（维护成本较高）。
defines ：与 opus/CMakeLists.txt 中 PRIVATE_DEFINES 对齐，并保证 config.h 在 include 路径中（可预生成后 include_dirs += ["//path/to/opus/build_gen"]）。
include_dirs ：opus 、opus/celt 、opus/silk 、opus/silk/float 、生成 config.h 的目录。

5. 头文件与链接检查清单

步骤	说明
头文件	添加 `opus/include` ；若编译报 `config.h` missing ，检查是否执行了 `configure_file` 或手动放置生成结果。
符号	确认最终 elf/map 中含 `opus_decode` 、`opus_decoder_init` 等，而非仅弱符号桩。
重复定义	同时链 SDK 自带 opus 与本仓库 opus 会冲突，应二选一。
浮点	WS63 工具链若使用硬浮点 ABI ，需全工程一致；Opus 本树含 float 路径源（见 `_float_rel`），与 `DISABLE_DEBUG_FLOAT`* 等宏共同决定行为。

6. 内存与实时性建议

解码器状态 ：opus_decoder_get_size(channels) 给出 单实例 所需字节数；单声道常见约 十几 KB 量级 （随版本与宏略变），ci1302_opus_decode.c 使用 20 KiB 静态区 并 opus_decoder_init，避免堆碎片。
栈：opus_decode 内部有一定栈深度，解码任务栈 不宜过小（建议 ≥ 2～4 KB 起步，以实测为准）。
CPU ：48 kHz、20 ms 帧在 无 NEON 的 Cortex-M 上仍可能占用可观 MIPS，需在目标板上 profiling。
DNN / LPCNet ：新版 Opus 含 深度学习扩展（如 DRED） ，嵌入式若不需要，应通过 源列表 / CMake 选项 关闭相关编译单元以减体积（具体以当前 opus_sources.mk 与构建脚本为准）。

7. 功能验证建议

单元级 ：在板端调用 opus_decoder_init → opus_decode ，输入 已知 Opus 测试帧 （可由 PC opus_demo 生成），检查 返回值是否为样本数、PCM 是否合理。
业务级 ：打开 CI1302_TTS_DECODE_OPUS_TO_PCM ，走 CI1302 TTS 管线 ，听音并观察 CPU 占用与欠载。
异常：若返回 OPUS_ALLOC_FAIL (-7) ，优先检查 堆与静态缓冲策略 ，与 ci1302_opus_decode.c 设计对齐。

8. 常见问题

现象	可能原因	处理方向
找不到 `config.h`	未运行 `configure_file` 或未加入 include 路径	按 `opus/CMakeLists.txt` 生成并包含 `CMAKE_CURRENT_BINARY_DIR`
链接 undefined reference	未链 opus 静态库或源列表不全	检查 `WHOLE_LINK` 、GN `deps`
弱符号桩一直打印	未链真实 libopus	移除桩或调整链接顺序，确保强符号覆盖
解码杂音/失败	采样率/声道与流不一致	`opus_decoder_init` 的 Fs、channels 与编码端一致
RAM 暴涨	多路 `create` 或堆分配过多	单实例 + `opus_decoder_ctl` 限制 + 静态缓冲

9. 参考链接

Opus 官网：https://opus-codec.org/
RFC 6716：https://www.rfc-editor.org/rfc/rfc6716
RTP 封装 RFC 7587：https://www.rfc-editor.org/rfc/rfc7587
Ogg Opus RFC 7845：https://www.rfc-editor.org/rfc/rfc7845
上游仓库（GitLab）：https://gitlab.xiph.org/xiph/opus
本仓库 opus/cmake/README.md ：通用 CMake 构建说明（与海思组件 CMake 并存时以 根目录 opus/CMakeLists.txt 为准）

总结

Opus 是 RFC 标准化的低延迟音频编解码库，适合 WS63 上的语音对讲、播报与网络音频。本仓库 opus/ 已含 完整源码 及 面向海思 LiteOS build_component 的 CMakeLists.txt ，移植核心是：生成 config.h、编译全量 mk 所列源文件、导出 include、与业务（如 ci1302_opus_decode.c）正确链接 。在 RAM 紧张 场景下，优先采用 opus_decoder_init + 静态工作区 ，并控制 仅链接一份 Opus 、避免与 SDK 重复集成。按第 7 节在板端做 解码与听音验证 后，再投入量产参数（帧长、码率、任务优先级）。
