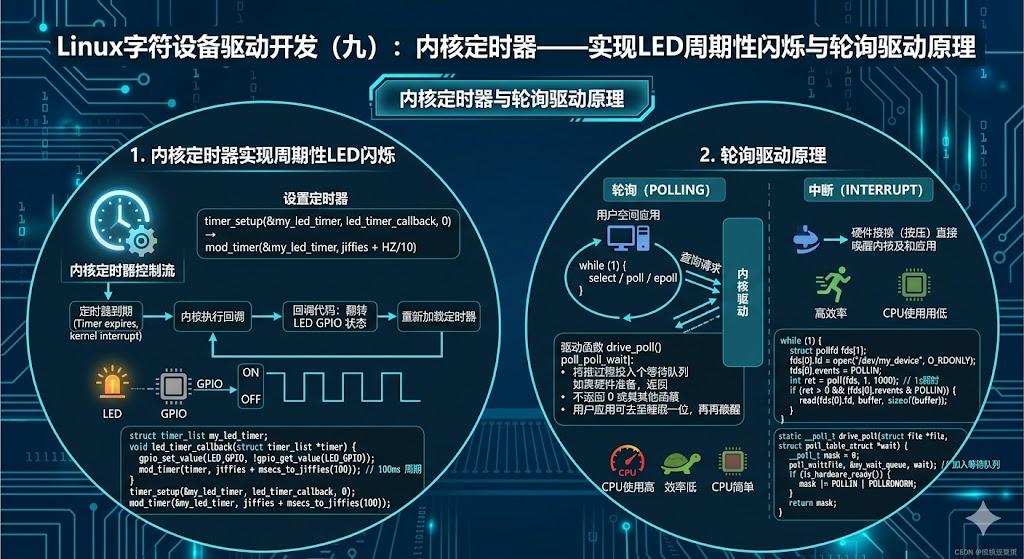

Linux字符设备驱动开发（九）：内核定时器——实现LED周期性闪烁与轮询驱动原理

前言

在上一篇文章中，我们学会了将耗时工作从中断顶半部推迟到底半部处理，并利用 tasklet 和工作队列实现了软件消抖。这些机制都是"一次性"延迟执行：一次中断触发一次处理。然而，很多场景需要周期性地执行某个动作，例如让 LED 以固定频率闪烁、定期轮询传感器状态、内核心跳检测等。

Linux 内核提供了内核定时器（timer_list）来完成这类周期性任务。本文将以 GPIO LED 为例，编写一个可以设置闪烁频率的字符设备驱动，并借此介绍定时器的核心 API、使用方法以及注意事项。同时，我们会简要说明轮询驱动的概念------无需外部中断，仅靠定时器反复查询硬件状态即可实现设备监控。

读完本文你将掌握：

timer_list 的初始化、启动与删除
mod_timer 实现周期触发的技巧
自旋锁保护共享数据（定时器回调上下文与进程上下文并发）
通过设备节点动态调整定时周期
高精度定时器 hrtimer 简介

一、内核定时器简介

1.1 内核定时器（timer_list）

struct timer_list 是 Linux 内核提供的一种低精度定时器，基于jiffies（内核节拍数）工作，典型分辨率为 1~10 毫秒（取决于 HZ 配置）。它的回调函数在软中断上下文中执行，因此不能睡眠，也不能调用可能导致阻塞的函数。

核心 API：

函数	作用
`timer_setup(timer, callback, flags)`	初始化定时器并绑定回调函数（新内核推荐）
`mod_timer(timer, expires)`	修改定时器的到期时间，并激活定时器。常用于实现周期触发
`add_timer(timer)`	向内核添加一个已经设置了 `expires` 的定时器
`del_timer(timer)`	删除定时器，若已失效则返回 `0`，否则返回 `1`
`del_timer_sync(timer)`	等待定时器处理函数执行完毕后删除（用于卸载模块）

旧版内核使用 init_timer() 和 timer->data、timer->function，新内核已废弃，推荐使用 timer_setup。

1.2 实现周期触发的常用方法

在定时器回调函数中再次调用 mod_timer，即可形成"一次性触发→处理→重新设定下次触发"的循环，实现周期性任务。退出循环时，只需不再调用 mod_timer 或调用 del_timer 即可。

二、设计思路

本文沿用第四篇文章中定义的 gpioled 设备树节点，使用 i.MX6ULL 的 GPIO5_IO03 控制 LED（低电平有效）。驱动将以字符设备框架呈现：

设备节点 /dev/ledblink，支持读写。
默认闪烁周期为 500ms（即 1Hz），加载后 LED 开始闪烁。
write 操作 ：用户可写入新的周期值（毫秒），例如 echo 200 > /dev/ledblink 将闪烁周期设为 200ms。
read 操作：返回当前设置的周期值。
定时器回调函数在软中断中运行，翻转 GPIO 电平并重新设定定时器。
使用自旋锁保护共享变量（周期值和 LED 状态），因为回调在软中断上下文，write 在进程上下文，需防止竞态。

三、设备树修改

沿用之前的 LED 设备树节点（无需改动）。确保板级设备树中存在以下内容：

dts 复制代码

/ {
    gpioled {
        compatible = "yourname,gpioled";
        gpios = <&gpio5 3 GPIO_ACTIVE_LOW>;
        status = "okay";
    };
};

如果你的 LED 连接在其他 GPIO，请相应修改。

四、驱动代码实现

新建文件 led_blink_timer.c，完整代码如下：

c 复制代码

/*
 * led_blink_timer.c
 * 基于内核定时器的 LED 闪烁驱动。
 * 使用 platform_driver 获取 GPIO，timer_list 实现周期性翻转。
 * 设备节点 /dev/ledblink：支持读写，写入毫秒值改变闪烁周期。
 * 作者：[你的ID]
 * 适配内核：Linux 5.x (4.x 亦可)
 * 参考开发板：i.MX6ULL
 */

#include <linux/module.h>
#include <linux/fs.h>
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/uaccess.h>
#include <linux/platform_device.h>
#include <linux/gpio/consumer.h>
#include <linux/timer.h>
#include <linux/spinlock.h>
#include <linux/jiffies.h>
#include <linux/of.h>

#define DEVICE_NAME "ledblink"
#define CLASS_NAME  "ledblink_class"
#define DEFAULT_PERIOD_MS  500    /* 默认闪烁周期 500ms */

static dev_t dev_num;
static struct cdev my_cdev;
static struct class *my_class;
static struct device *my_device;

static struct gpio_desc *led_gpio;      /* LED GPIO 描述符 */
static struct timer_list blink_timer;   /* 内核定时器 */

static int led_state;                   /* 当前LED逻辑状态（0/1） */
static int period_ms = DEFAULT_PERIOD_MS;  /* 闪烁周期（毫秒） */

/* 自旋锁保护 led_state 和 period_ms */
static DEFINE_SPINLOCK(lock);

/* 定时器回调函数（软中断上下文） */
static void blink_timer_callback(struct timer_list *t)
{
    unsigned long flags;

    spin_lock_irqsave(&lock, flags);

    /* 翻转 LED 逻辑状态 */
    led_state = !led_state;
    gpiod_set_value(led_gpio, led_state);

    /* 重新设定定时器，实现周期触发 */
    mod_timer(&blink_timer, jiffies + msecs_to_jiffies(period_ms));

    spin_unlock_irqrestore(&lock, flags);

    pr_info("ledblink: LED %s (period=%dms)\n",
            led_state ? "ON" : "OFF", period_ms);
}

/* 打开设备 */
static int ledblink_open(struct inode *inode, struct file *file)
{
    pr_info("ledblink: device opened\n");
    return 0;
}

/* 关闭设备 */
static int ledblink_release(struct inode *inode, struct file *file)
{
    pr_info("ledblink: device closed\n");
    return 0;
}

/* 读取当前闪烁周期（返回字符串，单位毫秒） */
static ssize_t ledblink_read(struct file *file, char __user *buf,
                             size_t count, loff_t *f_pos)
{
    char kbuf[16];
    int len;
    unsigned long flags;
    int current_period;

    spin_lock_irqsave(&lock, flags);
    current_period = period_ms;
    spin_unlock_irqrestore(&lock, flags);

    len = snprintf(kbuf, sizeof(kbuf), "%d\n", current_period);
    if (*f_pos >= len)
        return 0;

    if (copy_to_user(buf, kbuf, len))
        return -EFAULT;

    *f_pos += len;
    return len;
}

/* 写入新的闪烁周期（单位毫秒） */
static ssize_t ledblink_write(struct file *file, const char __user *buf,
                              size_t count, loff_t *f_pos)
{
    char kbuf[16] = {0};
    unsigned long new_period;
    int ret;
    unsigned long flags;

    if (count > 15)
        count = 15;

    if (copy_from_user(kbuf, buf, count))
        return -EFAULT;

    ret = kstrtoul(kbuf, 0, &new_period);
    if (ret < 0)
        return -EINVAL;

    if (new_period == 0)
        return -EINVAL;   /* 不允许周期为0，否则定时器频繁触发 */

    spin_lock_irqsave(&lock, flags);
    period_ms = new_period;
    /* 更新定时器，使新周期立即生效 */
    mod_timer(&blink_timer, jiffies + msecs_to_jiffies(period_ms));
    spin_unlock_irqrestore(&lock, flags);

    pr_info("ledblink: period set to %ld ms\n", new_period);
    return count;
}

static struct file_operations ledblink_fops = {
    .owner   = THIS_MODULE,
    .open    = ledblink_open,
    .release = ledblink_release,
    .read    = ledblink_read,
    .write   = ledblink_write,
};

/* ---------------- platform_driver 部分 ---------------- */

static int ledblink_probe(struct platform_device *pdev)
{
    int ret;
    struct device *dev = &pdev->dev;

    pr_info("ledblink: probe called\n");

    /* 1. 获取 GPIO 描述符，初始化为低电平（LED灭） */
    led_gpio = gpiod_get(dev, NULL, GPIOD_OUT_LOW);
    if (IS_ERR(led_gpio)) {
        pr_err("ledblink: failed to get gpio\n");
        return PTR_ERR(led_gpio);
    }

    /* 2. 分配设备号 */
    ret = alloc_chrdev_region(&dev_num, 0, 1, DEVICE_NAME);
    if (ret < 0) {
        pr_err("ledblink: alloc_chrdev_region failed\n");
        goto err_alloc;
    }

    /* 3. 初始化 cdev */
    cdev_init(&my_cdev, &ledblink_fops);
    my_cdev.owner = THIS_MODULE;
    ret = cdev_add(&my_cdev, dev_num, 1);
    if (ret) {
        pr_err("ledblink: cdev_add failed\n");
        goto err_cdev_add;
    }

    /* 4. 创建 class */
    my_class = class_create(THIS_MODULE, CLASS_NAME);
    if (IS_ERR(my_class)) {
        pr_err("ledblink: class_create failed\n");
        ret = PTR_ERR(my_class);
        goto err_class_create;
    }

    /* 5. 创建设备节点 */
    my_device = device_create(my_class, dev, dev_num, NULL, DEVICE_NAME);
    if (IS_ERR(my_device)) {
        pr_err("ledblink: device_create failed\n");
        ret = PTR_ERR(my_device);
        goto err_device_create;
    }

    /* 6. 初始化内核定时器 */
    timer_setup(&blink_timer, blink_timer_callback, 0);
    /* 启动定时器：第一次触发在 period_ms 毫秒后 */
    mod_timer(&blink_timer, jiffies + msecs_to_jiffies(period_ms));

    pr_info("ledblink: /dev/%s created, default period=%d ms\n",
            DEVICE_NAME, period_ms);
    return 0;

err_device_create:
    class_destroy(my_class);
err_class_create:
    cdev_del(&my_cdev);
err_cdev_add:
    unregister_chrdev_region(dev_num, 1);
err_alloc:
    gpiod_put(led_gpio);
    return ret;
}

static int ledblink_remove(struct platform_device *pdev)
{
    del_timer_sync(&blink_timer);    /* 安全删除定时器 */

    device_destroy(my_class, dev_num);
    class_destroy(my_class);
    cdev_del(&my_cdev);
    unregister_chrdev_region(dev_num, 1);

    /* 关闭 LED */
    gpiod_set_value(led_gpio, 0);
    gpiod_put(led_gpio);

    pr_info("ledblink: module unloaded\n");
    return 0;
}

/* 设备树匹配表 */
static const struct of_device_id ledblink_of_match[] = {
    { .compatible = "yourname,gpioled" },
    { }
};
MODULE_DEVICE_TABLE(of, ledblink_of_match);

static struct platform_driver ledblink_driver = {
    .probe  = ledblink_probe,
    .remove = ledblink_remove,
    .driver = {
        .name           = "ledblink",
        .owner          = THIS_MODULE,
        .of_match_table = ledblink_of_match,
    },
};

module_platform_driver(ledblink_driver);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("Your Name");
MODULE_DESCRIPTION("LED blink driver using kernel timer");
MODULE_VERSION("1.0");

代码核心说明：

timer_setup ：将 blink_timer 与回调函数绑定，第三个参数 flags 通常为 0。
mod_timer ：重新设定定时器的 expires 并激活。在回调中再次调用 mod_timer，实现周期性。
自旋锁 ：保护 led_state 和 period_ms，因为定时器回调（软中断）与 write（进程上下文）可能并发访问。
led_state 翻转 ：在回调中用 led_state = !led_state 并调用 gpiod_set_value，实现亮灭交替。
默认周期 ：DEFAULT_PERIOD_MS 为 500ms，用户可通过设备节点修改。
错误处理 ：probe 中采用 goto 链式回滚；remove 中调用 del_timer_sync 确保定时器不再运行。

五、Makefile

makefile 复制代码

# Makefile for led_blink_timer

KERNEL_DIR := /lib/modules/$(shell uname -r)/build
PWD := $(shell pwd)

obj-m := led_blink_timer.o

all:
	make -C $(KERNEL_DIR) M=$(PWD) modules

clean:
	make -C $(KERNEL_DIR) M=$(PWD) clean

交叉编译时设置 ARCH 和 CROSS_COMPILE。

六、测试与验证

6.1 确认设备树生效

开发板启动后，检查 GPIO LED 节点（/proc/device-tree/gpioled）是否存在。

6.2 加载驱动

bash 复制代码

insmod led_blink_timer.ko
dmesg | tail
# ledblink: probe called
# ledblink: /dev/ledblink created, default period=500 ms

此时 LED 应开始以 1Hz 频率闪烁（亮 500ms，灭 500ms）。

6.3 查看设备节点并赋权

bash 复制代码

ls -l /dev/ledblink
chmod 666 /dev/ledblink

6.4 读取当前周期

bash 复制代码

cat /dev/ledblink
# 输出 500

6.5 动态修改闪烁周期

bash 复制代码

echo 200 > /dev/ledblink   # 改为 200ms，闪烁明显加快
echo 1000 > /dev/ledblink  # 改为 1s

观察 LED 闪烁速度变化。

6.6 关闭 LED 并停止闪烁

写入 0 是无效的（驱动返回 -EINVAL），因为周期为 0 没有意义。若需停止闪烁，可直接卸载模块：

bash 复制代码

rmmod led_blink_timer

LED 会熄灭，设备节点消失。

七、高精度定时器（hrtimer）简介

timer_list 基于 jiffies，精度受 HZ 限制（通常为 1~10ms）。对于需要微秒甚至纳秒级精度的场景（如音频、精密控制），内核提供了高精度定时器（hrtimer）。

hrtimer 基于 ktime_t 时间值，提供了比 jiffies 更精确的定时服务。其基本用法与 timer_list 类似，但能实现纳秒级的定时触发。当内核配置了 CONFIG_HIGH_RES_TIMERS 时，hrtimer 会自动使用高精度时钟源。对于普通的 LED 闪烁，timer_list 已经足够，但若需要精确定时（如产生特定 PWM 波形），可以考虑 hrtimer。其常用 API 包括：

hrtimer_init(&timer, CLOCK_MONOTONIC, HRTIMER_MODE_REL)
hrtimer_start(&timer, ktime_set(0, 500000000), HRTIMER_MODE_REL) （500ms）
hrtimer_cancel(&timer)

读者可自行查阅内核源码中的 samples/timers/ 示例。

八、轮询驱动的概念

本文实现的 LED 闪烁是由定时器主动翻转 GPIO，这属于典型的定时器驱动输出 。而另一类常见用法是轮询驱动输入：在没有硬件中断（或中断不可用）的情况下，使用定时器周期性地读取 GPIO 或其他寄存器的值，从而实现按键检测、传感器数据采集等。其优点是不依赖中断控制器，实现简单；缺点是占用 CPU 资源，功耗较高。在实际嵌入式系统中，如果能使用中断，应优先选择中断方式（如上一篇的输入子系统按键驱动），轮询通常用于中断资源紧张的极低成本场景。

九、总结与下篇预告

本文利用内核定时器 timer_list 实现了一个 LED 闪烁驱动，并可通过设备节点动态调整闪烁频率。我们再次实践了平台驱动、GPIO 控制和自旋锁保护共享数据的并发编程技巧。

下篇预告 ：至此，我们已经掌握了字符设备驱动开发的核心技术。下一篇文章将是本系列的收官之作------我们将把这些知识点整合起来，实现一个综合性实例（例如结合 I2C 传感器和 LED 的多功能驱动），并探讨 Linux 内核驱动开发的学习路径与进阶方向。敬请期待！
