一款基于LP4057芯片的单节 4.2V 锂电池线性充电管理电路，带电源路径自动切换功能

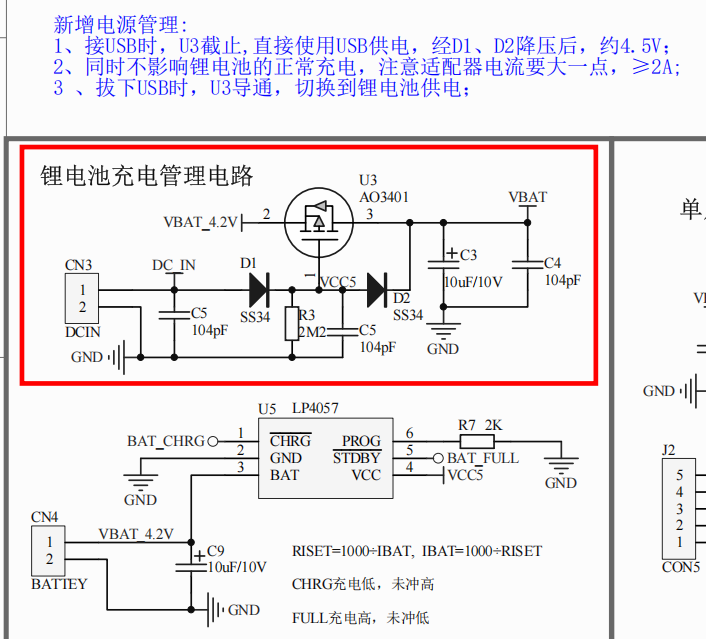

先上图：

这是一款基于LP4057芯片的单节 4.2V 锂电池线性充电管理电路，同时集成了电源路径自动切换功能，适合小型便携设备的锂电池充放电应用。

一、电源输入与路径切换模块

该模块实现外接电源、电池供电的无缝自动切换，同时具备防反接、防倒灌保护。

1. 输入接口与滤波：CN3 为外接直流电源输入接口，C3（104pF）为输入去耦电容，滤除电源的高频噪声。
2. 单向导通保护：D1、D2 为 SL02-M 肖特基二极管，利用低压降特性降低功耗，D1 防止输入电源反接，D2 防止电池电流倒灌到输入侧。
3. 路径切换核心（U3 P-MOS 管）
   • 外接 DC 输入正常时，VCC5 电压接近输入电压，P-MOS 栅极电压高于源极（电池端电压），MOS 管关断，电池与外接电源隔离，由 DC 输入直接给后级负载和充电芯片供电。
   • 无外接 DC 输入时，VCC5 通过 R3（1M）下拉到地，P-MOS 栅极接地、源极为电池电压，Vgs 为负，MOS 管导通，电池给后级负载供电。
4. 电池端滤波：C1（10uF）+C2（104pF）为电池端高低频滤波组合，稳定 VBAT 电压，抑制电源噪声。

二、锂电池充电管理核心模块

以 LP4057 线性充电芯片为核心，实现锂电池的恒流 / 恒压充电，以及充电状态检测。

1. 芯片基础特性：LP4057 是专为单节锂离子电池设计的线性充电器，支持 USB / 适配器供电，内置过温、过流、防反充保护，采用 SOT23-6 封装。

2. 引脚与外围电路功能

   表格

   引脚号	引脚名	功能说明
   2	GND	芯片电源地
   3	BAT	锂电池正极连接端，C9（10uF）用于稳定电池端电压，保证充电环路稳定
   4	VCC	芯片电源输入，接路径切换后的 VCC5
   6	PROG	充电电流设置端，通过 R6（2K）电阻接地，按公式IBAT(mA)=1000/RISET(kΩ)，设置恒流充电电流为 500mA
   1	CHRG	充电状态指示端，充电过程中输出低电平，充电完成 / 待机时为高电平
   5	STDBY	充电完成指示端，充电中为低电平，充电完成后输出高电平

3. 充电工作逻辑

   • 当外接电源正常、电池电压低于 4.2V 时，芯片进入恒流充电模式，以设置的 500mA 电流给电池充电。
   • 当电池电压上升至接近 4.2V 时，进入恒压充电模式，充电电流随电池电压升高逐渐减小。
   • 当充电电流降至恒流值的 1/10 左右时，充电终止，两个状态引脚输出对应电平，提示充电完成。

设计特点

1. 可靠性维度

• 纯硬件切换逻辑，无软件依赖，不会出现程序异常导致的供电故障，抗干扰能力强，工作稳定性高。
• 多重防护设计：D1 实现输入防反接，D2 实现电池防倒灌，LP4057 芯片内置过充、过流、过温、短路保护，大幅降低电路损坏风险。
• 供电无缝切换：外接电源插拔时，P-MOS 的开关无机械弹跳，不会出现负载掉电断档，适合需要持续供电的小型设备。
• 避免电池边充边放：外接电源工作时，负载由 DC 输入直接供电，电池仅处于充电状态，不会同时充放电，有效延长电池循环寿命。

2. 功耗维度

• 静态功耗极低：路径切换的 R3 采用 1M 大电阻，漏电流可忽略；LP4057 待机静态电流仅微安级，无外接电源时整体待机功耗极低，适配便携设备长待机需求。
• 导通损耗低：电池供电时，P-MOS 导通内阻为毫欧级，压降远低于二极管供电方案，功耗损耗极小；外接电源时，肖特基二极管正向压降仅 0.2~0.3V，比普通硅二极管损耗更低。

3. 成本与易用性维度

• BOM 成本低：所有器件均为通用分立元件，无定制器件，采购方便，适合小批量生产或 DIY 项目。
• 调试难度极低：纯硬件逻辑，焊接完成后无需额外调试即可正常工作，开发门槛低。
• 灵活性高：仅需修改 R6 的阻值，即可调整充电电流，适配不同容量的锂电池；自带充电状态、充满状态引脚，可直接接 LED 或单片机 IO，无需额外检测电路。

当然，既然是低成本方案，也存在许多缺点，比如充电电流小，不支持快充，LP4057 为线性充电方案，输入与电池压差较大时，效率低、发热比较大等等。

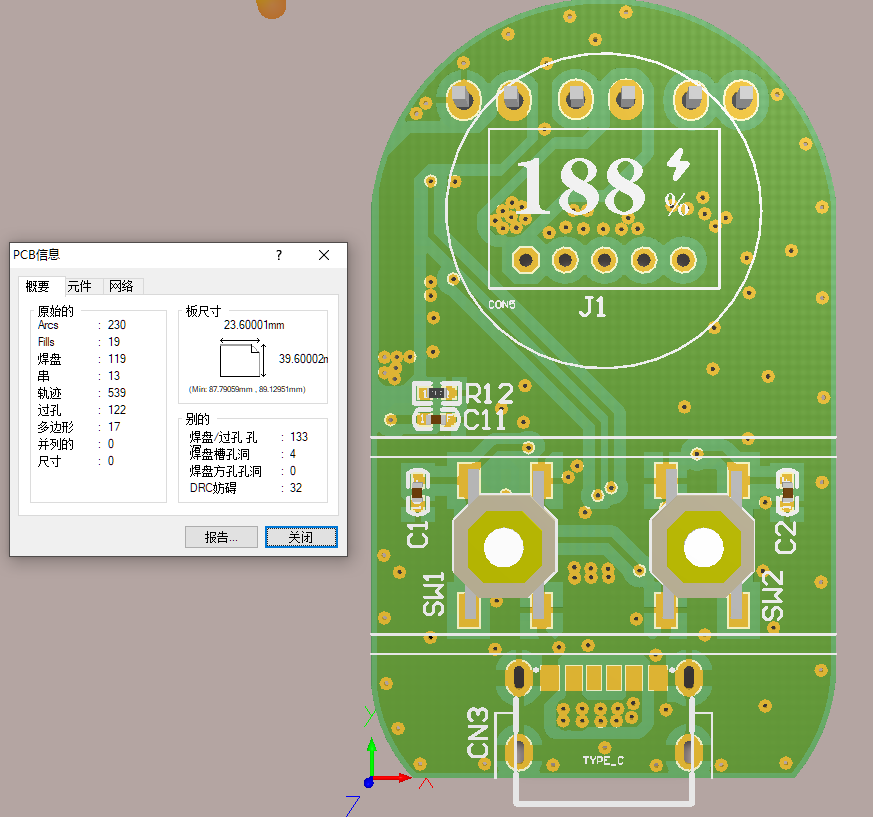

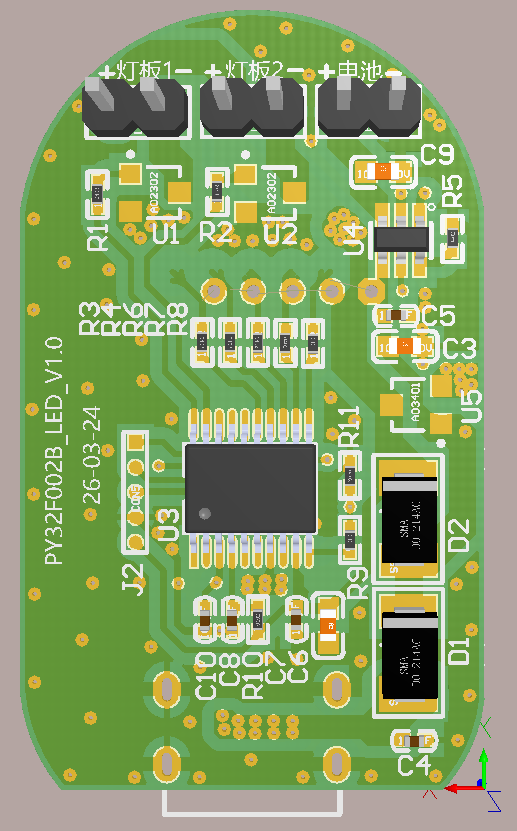

该电路为一个低成本产品上的电源解决方案，项目线路板展示：
