ARM | 点亮LED灯！

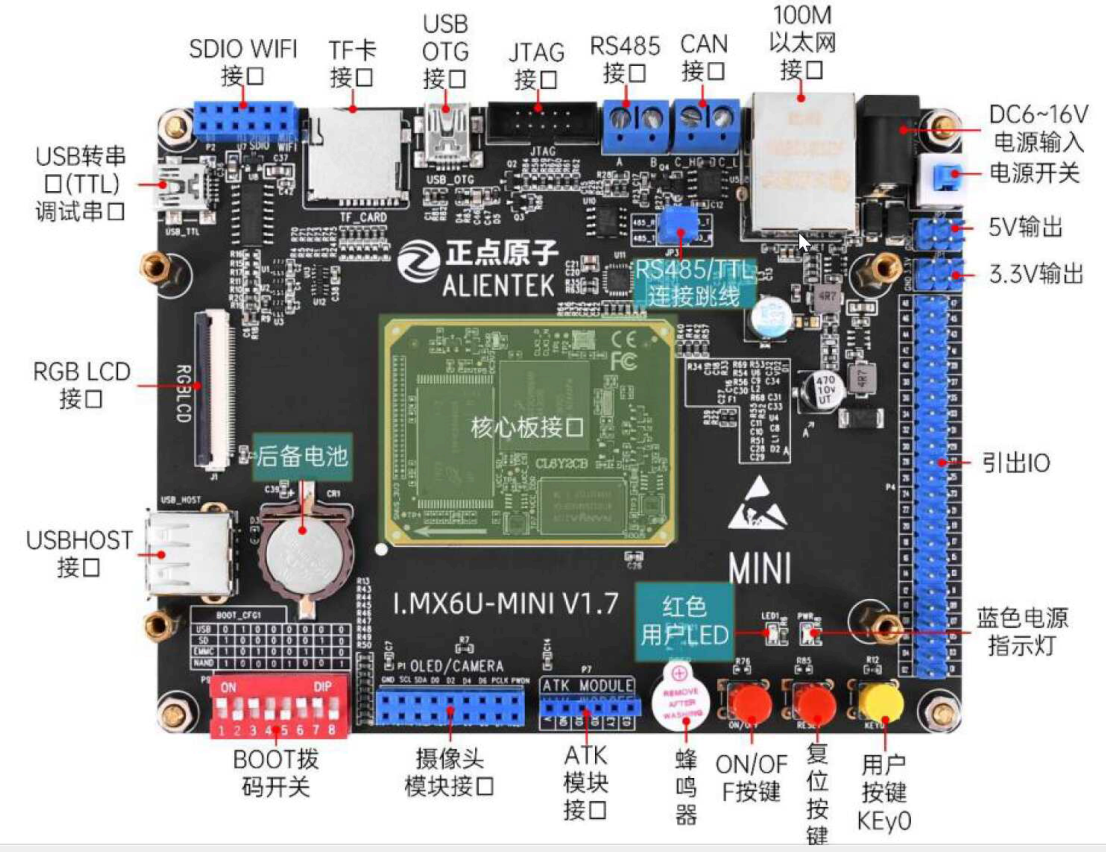

一、开发板

二、点亮LED灯

步骤1：异常向量表初始化

CPU复位后第一条执行

Matlab 复制代码

    .global _start

_start:
    ldr pc, =_reset_handler
    ldr pc, =_undefine_handler
    ldr pc, =_svc_handler
    ldr pc, =_prefetch_abort_handler
    ldr pc, =_data_abort_handler
    ldr pc, =_reserved_handler
    ldr pc, =_irq_handler
    ldr pc, =_fiq_handler

步骤2：进入复位处理服务函数

设置CPU工作模式+各模式栈指针（irq、system模式）

Matlab 复制代码

_fiq_handler:
	ldr pc, =_fiq_handler

_irq_handler:
	ldr pc, =_irq_handler

_reserved_handler:
	ldr pc, =_reserved_handler

_data_abort_handler:
	ldr pc, =_data_abort_handler

_prefetch_abort_handler:
	ldr pc, =_prefetch_abort_handler

_svc_handler:
	ldr pc, =_svc_handler

_undefine_handler:
	ldr pc, =_undefine_handler

_reset_handler:
    //irq mode

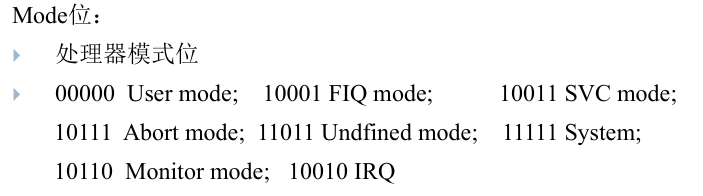

    mrs r0, cpsr
    bic r0, r0, #0x1F
    orr r0, r0, #0x12
    msr cpsr, r0
    //irq_sp
    ldr sp, =0x86000000

    //system mode
    mrs r0, cpsr
    bic r0, r0, #0x1F
    orr r0, r0, #0x1F
    msr cpsr, r0
    //system_sp
    ldr sp, =0x84000000

    //enble clock
    bl _enable_clock

    //init led
    bl _init_led

    //led on
    bl _led_on
    b finished

finished:
    b finished

步骤3：使能所有外设时钟

GPIO属于外设，时钟不开，GPIO不工作

GPIO_CCGR0 ~ GPIO_CCGR6 32位引脚全部置1

Matlab 复制代码

_enable_clock:
    //CCGR0_clock
    ldr r0, =0x020C4068
    ldr r1, =0xFFFFFFFF
    str r1, [r0]

    //CCGR1_clock
    ldr r0, =0x020C406C
    ldr r1, =0xFFFFFFFF
    str r1, [r0]

    //CCGR2_clock
    ldr r0, =0x020C4070
    ldr r1, =0xFFFFFFFF
    str r1, [r0]

    //CCGR3_clock
    ldr r0, =0x020C4074
    ldr r1, =0xFFFFFFFF
    str r1, [r0]

    //CCGR4_clock
    ldr r0, =0x020C4078
    ldr r1, =0xFFFFFFFF
    str r1, [r0]

    //CCG5_clock
    ldr r0, =0x020C407C
    ldr r1, =0xFFFFFFFF
    str r1, [r0]

    //CCG6_clock
    ldr r0, =0x020C4080
    ldr r1, =0xFFFFFFFF
    str r1, [r0]

    bx lr

步骤4：初始化LED GPIO

LED0接的是GPIO 3引脚，GPIO 3默认为GPIO第一组的03号引脚

给低电平灯亮，给高电平灯灭

IOMUXC：IO引脚复用功能寄存器

点亮LED灯使用的是GPIO1_IO03 复用功能寄存器

（1）设置引脚为GPIO模式

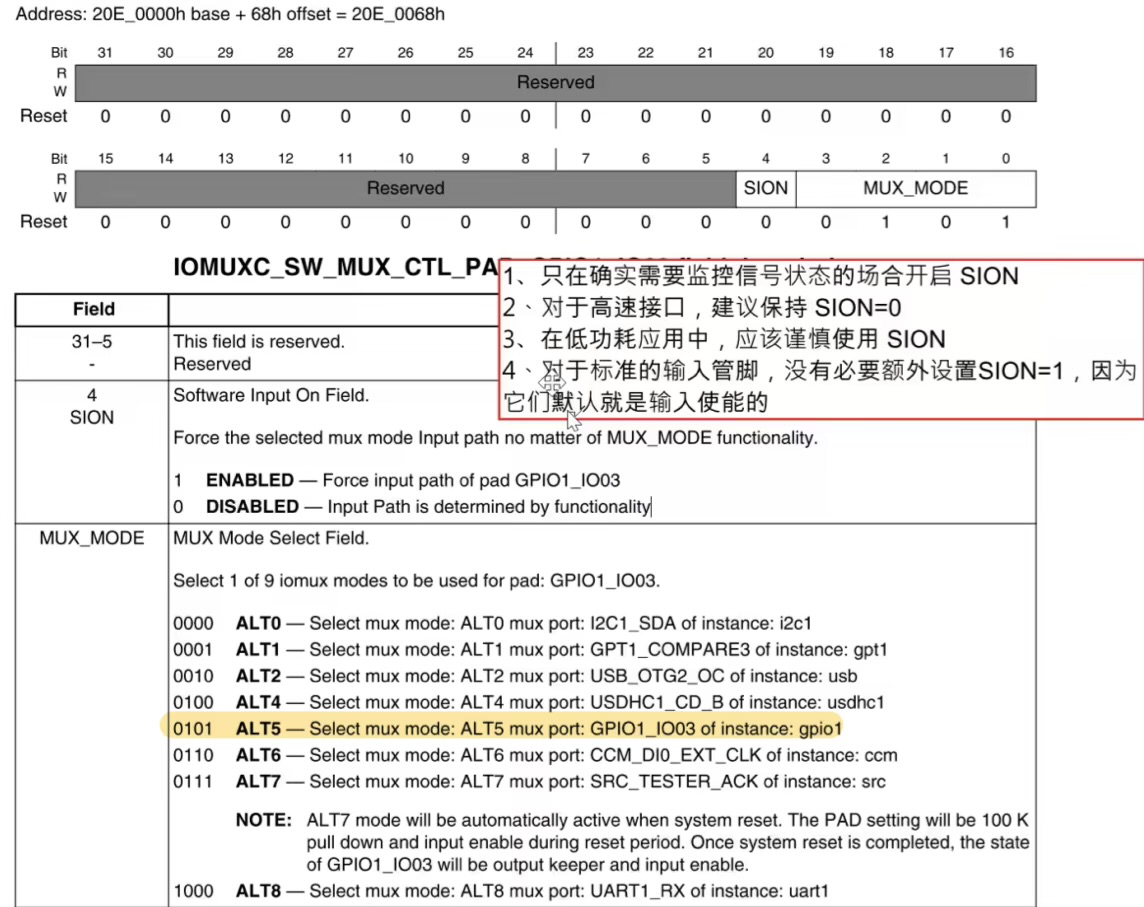

将IOMUXC_SW_MUX_CTL_PAD_GPIO1_IO03 (address:0x020E0068)配置为GPIO功能

Matlab 复制代码

    ldr r0, =0x020E0068
    mov r1, #0x05
    str r1, [r0]

（2）设置引脚的电气属性

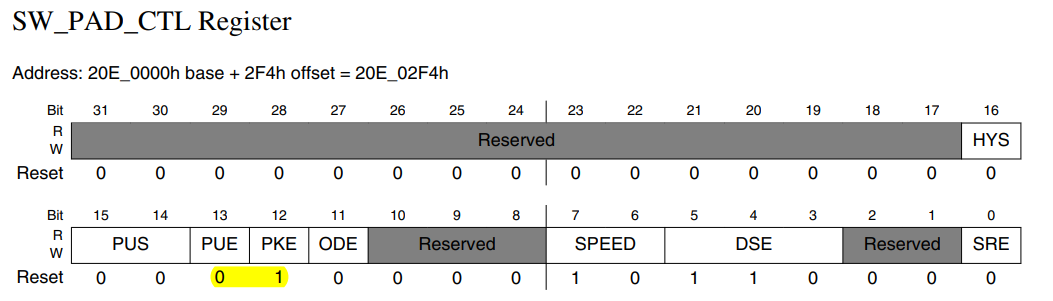

将IOMUXC_SW_PAD_CTL_PAD_GPIO1_IO03 (address:0x020E02F4)配置为电气属性

Matlab 复制代码

    ldr r0, =0x020E02F4
    ldr r1, =0x10B0
    str r1, [r0]

（3）设置GPIO为输出模式

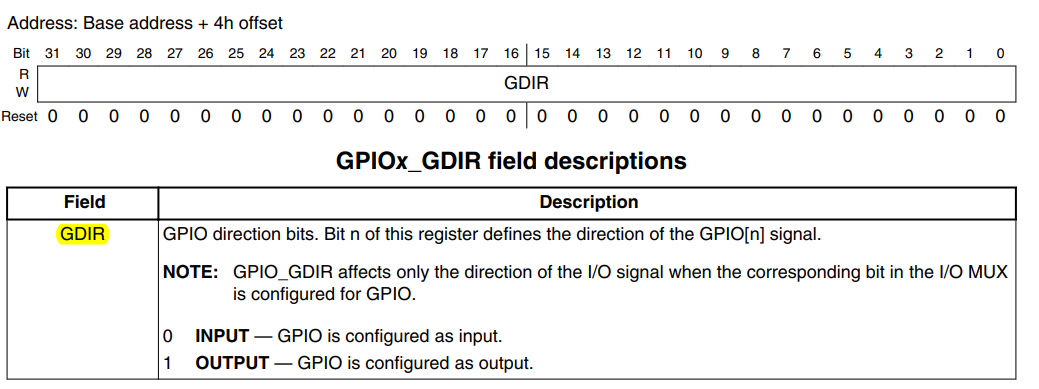

将GPIO1_GDIR（sddress:0x0209C004） bit3 置1

Matlab 复制代码

    ldr r0, =0x0209C004
    ldr r1, [r0]    //将原有的数据读到r1寄存器中
    orr r1, r1, #(1 << 3)   //3引脚置1
    str r1, [r0]    //再将修改后的值回写到r0寄存器中

步骤5：点亮LED灯

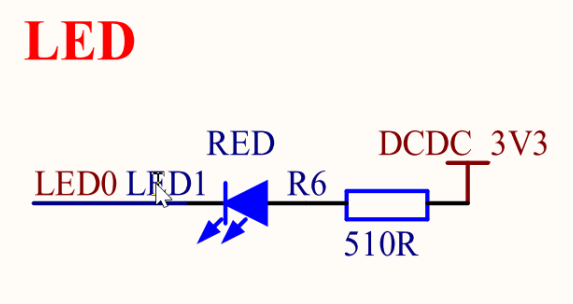

LED灯负极接GPIO1_IO03，正极接VCC

GPIO输出0 -> 灯亮

GPIO输出1 -> 灯灭

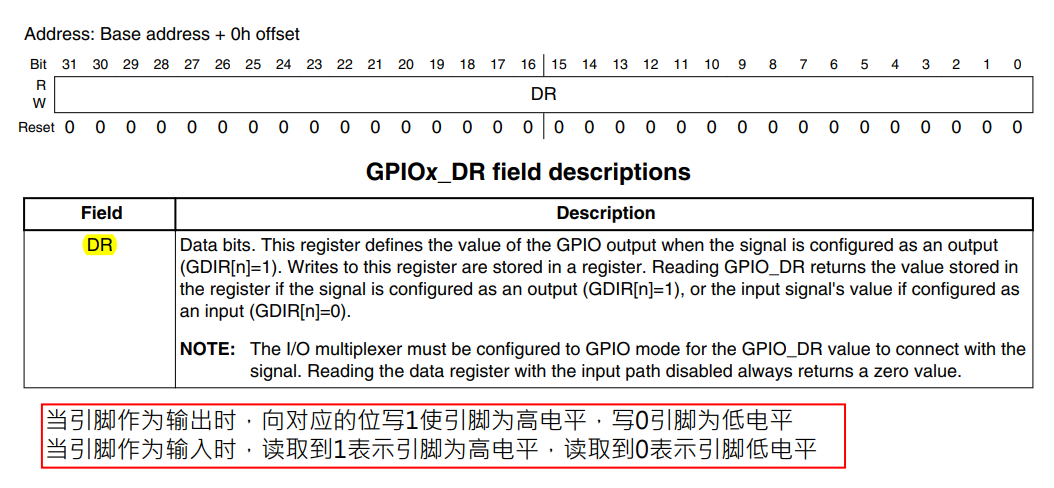

即将GPIO1_RD（address:0x0209C000） bit3 清0，表示接低电平，灯亮

Matlab 复制代码

    ldr r0, =0x0209C000
    ldr r1, [r0]    //将原有的数据读到r1寄存器中
    bic r1, r1, #(1 << 3)   //3引脚清0,让led灯亮
    str r1, [r0]    //再将修改后的值回写到r0寄存器中

    bx lr

三、编译

1.安装交叉编译器：

将交叉编译器安装包拷贝到虚拟机并解压
手动配置Ubun的ftp服务
- sudo apt-get install vsftpd
- 下载完成后用 VI命令打开/etc/vsftpd.conf
- 找到local_enable=YES write_enable=YES 确保这两行之前没有 #
- 最后重启ftp服务，sudo /etc/init.d/vsftpd restart

2.启用新安装的工具链

解压之后由于我们使用的Ubuntu之前安装过更古老版本的交叉工具链，我们必须先把原来那个屏蔽掉。方法是打开家目录下的.bashrc文件，将我们新安装的工具链启用起来：

sudo vi /etc/profile
在文件末尾添加export PATH=$PATH:/usr/local/arm/gcc-linaro-4.9.4-2017.01-x86_64_arm-linux gnueabihf/bin
重启Ubuntu，输入arm-linux-gnueabihf-gcc--v，能看到4.9.4字样，说明新工具链安装成功

3.使用编译器编译.asm文件

编译文件
- arm-linux-gnueabihf-gcc-g-c led.s-o led.o
链接文件
- arm-linux-gnueabihf-ld-Ttext 0x87800000 led.o-oled.elf
格式转换
- arm-linux-gnueabihf-objcopy-O binary-S-g led.elf led.bin
反汇编
- arm-linux-gnueabihf-objdump-D led.elf > led.dis

4.烧写程序

拷贝imxdownload文件到Ubuntu与.bin文件同一路径下
chmod加上可执行权限 -x
电脑上插入SD卡，用ls /dev/sd*指令查看有哪些存储设备
使用命令./imxdownload led.bin /dev/sdb，把led.bin文件烧写到sd卡里
烧写完成以后会在当前工程目录下生成一个 load.imx 的文件，即为烧录到SD卡中的文件

5.运行程序

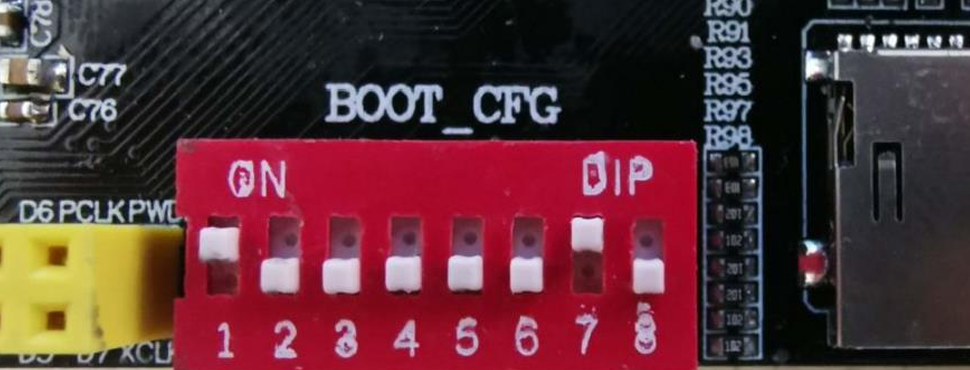

将SD卡插入开发板，设置拨码开关为 SD卡启动，拨码开关设置如图：

连接电源，按下电源开关键，即LED灯亮（红灯）
