移动端架构体系（一）：组件化

一、背景与目标

1.1 为什么要组件化

业务规模：模块多、页面多、链路长，单仓巨石难以并行开发与发布。
团队规模：多人/多团队需要边界清晰的职责与依赖约束。
演进需求：独立编译、按需集成、灰度、动态调度、安全隔离。

1.2 组件化要达成的目标

维度	目标
依赖	业务模块之间不直接依赖彼此实现，仅通过稳定、窄化的"对外能力"交互
调用	支持页面级与非页面能力（服务、任务、弹窗等）的统一调度
参数	支持复杂结构与非常规类型（如图片、回调、原生对象）
入口	远程唤起（URL/Universal Link）与进程内组件调用在架构上显式分离
演进	Target-Action 层可承载动态调度、安全策略、监控而不污染业务内核

二、设计原则

2.1 "本地调用"为"远程调用"提供能力，而不是反过来

远程场景（外 App、推送、短信链、Universal Link）：只能通过 URL（及有限 payload）表达意图，无法传递任意原生对象；本质是本地 perform(Target, Action, params) 能力的子集。
正确关系：openURL → 解析路由 → 映射到 Target-Action → 与本地调用走同一套执行内核。
错误关系：把进程内所有跨模块通信都做成 "类 openURL"，会导致非常规参数无法表达或被迫用丑陋的 encode/旁路 API，维护成本陡增。

2.2 显式拆分两类入口

远程入口：openURL / App Links → 解析 → 校验 → 映射 → 执行。
本地入口：mediator.perform(...)（或等价封装），不经 URL 表达业务参数。

原因简述：

远程多一步 URL 解析与安全上下文，错误处理（如 404、降级页）常与产品策略绑定。
本地无响应时，可能是开发期版本不齐，也可能是线上数据版本不一致（如收藏数据结构升级），产品期望的降级/补救与远程 404 不一定相同。
若共用一个入口，后期需求会倒逼重构。

2.3 组件对外接口落在"调度层"，而不是直接暴露 Business

跨模块只暴露 Target + Action（或等价抽象），业务实体仍在模块内部。
避免「为了被调用」把业务类改成符合某公共 Protocol、或把调用方拖进多步拼装对象的反模式；调用方应发意图，响应方在自己的上下文内完成逻辑（黑盒、与服务端「请求-响应」模型一致）。

2.4 参数"去 Model"与调用体验可兼得

Mediator 与 params：跨边界传递宜用字典 / 通用序列化结构（iOS 为 NSDictionary），避免调用方、响应方、Mediator 三角依赖具体 Model 类型。
Hardcode 的 key 集中在 Mediator 的薄封装层（用 Category 按 Target 分文件）：
- 调用方看到的是语义化方法，不必记 URL、不必猜参数名；
- 可做参数校验、默认值、转发；
- key 的作用域被限制在"声明式 API 层"，可接受。

三、总体架构

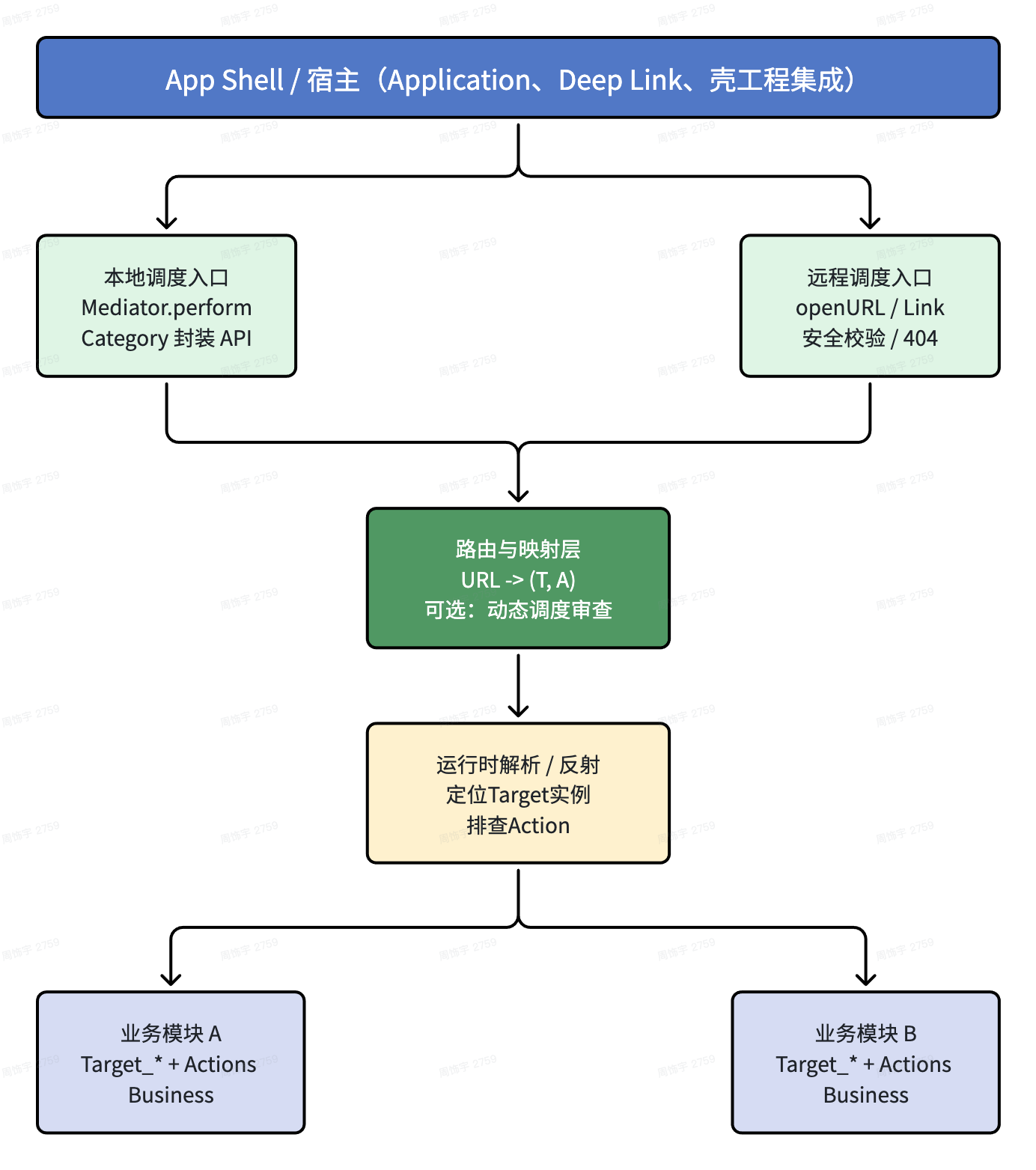

3.1 逻辑分层（推荐）

3.2 模块内结构（每个业务组件）

Business：领域逻辑、UI、数据；尽量不感知"被谁调"。

Target_xxx：仅负责"接 Action → 调 Business"，可视为适配器/防腐层。

对外：不暴露具体类给其它模块，仅通过 Mediator 约定好的 Target/Action 名称与参数契约。

四、调用契约：复杂参数与非常规参数

4.1 术语对齐

普通类型：可被 JSON 等表达的标量、字符串、数组、字典等（及团队约定的"可序列化"扩展）。

复杂参数：仅由普通类型构成的多层结构。

非常规类型：无法直接 JSON 化的类型（UIImage、Bitmap、FileDescriptor、闭包/block、大对象句柄等）。

边界：结构中任一处含非常规类型，则整体按非常规调用处理。

4.2 传递策略

远程：仅能通过 URL + 编码后的字符串/少量标准字段；到达 App 后反序列化为字典，再走 Target-Action。

本地：params 中可直接放非常规对象；必要时对 block/回调用 wrapper（需注意循环引用与线程）。

五、安全设计

5.1 远程与本地能力分级

对仅允许本地的敏感 Action（如资产页、支付确认），在协议层标记（native 前缀），URL 解析阶段若命中则拒绝或降级。

远程入口必须：签名校验 / 白名单 host-path / 版本 gate / 登录态等按产品要求叠加。

5.2 最小架构支撑

只要远程与本地入口分离，安全策略、埋点、熔断都可以在各自管道上独立演进，而不会把 URL 语义强加到所有本地调用上。

六、动态调度（运营、活动、AB）

6.1 调度切点选型

切点	优点	缺点
URL 解析	实现简单	通常管不到纯本地跳转
实例化每个 Target	全覆盖	多数静态页也被审查，浪费
Category 方法	只影响本地	无法统一覆盖远程+本地
具体 Action 内（推荐）	只审查「可能动态」的入口，命中率高	需在规范里标明哪些 Action 可配置

若产品要求任意页面都可动态替换，再考虑在Target 实例化或统一拦截层做全量审查。

6.2 审查数据来源

1.启动或定时拉取映射表：(Target, Action) → (Target', Action')。

2.每次进入 Action 前请求服务端：即时性强，适合强运营。

无需维护庞大的「URL 注册表」才能做动态化；维护 target-action 映射往往更贴近实际业务语义。

7. 工程与依赖治理

7.1 依赖方向（强制）

业务模块 → 不依赖其它业务模块实现。
业务模块 → 可依赖：基础库、UI 组件库、Mediator 接口（若拆接口模块）。
Mediator 实现 → 运行时依赖各 Target（或通过反射/注册表延迟绑定，视语言而定）。
Category/API 封装 → 与 Mediator 同仓或独立「API 聚合」模块，供各调用方依赖；响应方模块不依赖 Category。

7.2 与"URL 注册表"方案对比（理念层）

服务发现：在 iOS 上可用 runtime 按命名约定发现 Target-Action，不必启动时全量注册 URL（减少常驻内存与漏删注册项）。
Android：可用反射 + 约定包名，或编译期注解生成注册表（等价于「无手写维护的注册」），原则仍是：注册若是实现细节，应由工具生成，而非业务人肉维护长列表。

7.3 协作规范

新增跨模块能力：只加 Target 方法 + Mediator Category 方法；主工程尽量不改动。
废弃调用：Category 标 @deprecated，监控无调用后删 Action。
契约：每个 Target 的 Action 维护参数表（key、类型、必填、示例），可放在文档或代码注释，与网络 API 文档同级对待。

八、何时做组件化

不宜过早：业务链路仍在剧烈变化、MVP 未稳时，组件边界频繁变动会带来全局调度与重构成本。
较佳时机：业务形态相对稳定、团队/代码量明显上升、并行交付压力大时。
组件化不仅是拆仓库和跳页面：还要考虑非页面调度、复杂/非常规参数、安全、动态化、接口演进。

九、平台映射建议

9.1 iOS

Mediator + performTarget:action:params: + Runtime。
CTMediator 式 Category：按业务域拆分，封装参数与校验。
Swift 项目：可用 @objc Target 类，或 Swift 侧再包一层类型安全 facade（内部仍字典边界）。

9.2 Android

等价物：AppRouter / ServiceLoader / 注解生成路由表 + 显式区分 handleDeepLink() 与 inAppNavigate()。
Params：跨模块用 Bundle / Map<String, Any?>，Parcelable 对象类比**"非常规参数"**；同样用 Router API 模块收敛 key，
免业务互相引用 Model。

9.3 跨端与 KMP

共享层只定义 intent 与可序列化 payload；非常规对象留在各端 native 管道处理，避免强行在 KMP 里传 UI 图像句柄。

十、已知权衡与治理

Mediator Category 中的 key 字面量：为换取响应方零依赖 Mediator 与强解耦，通常可接受；通过 lint、单测、契约文档控制质量。
调试：统一入口便于断点与日志；建议在 Mediator 层做 traceId、调用方模块名（可选）。
测试：对 Category 做参数单测；对 Target-Action 做集成测试或 UI 测试抽样。

十一、落地检查清单（评审用）

是否两条管道：远程 URL ≠ 本地 perform？
本地是否可传非常规参数而不污染全链路 URL？
跨模块是否禁止直接依赖对方 Business / Model？
对外是否只有 Target-Action（或等价），业务类不为「被 Protocol 绑定」而改结构？
敏感能力是否禁止被远程路径直达？
动态调度是否落在合适的切点，避免全量拦截性能问题？
Category/API 层是否承担参数校验与文档化，调用方是否无需手写 URL？

十二、附：目录结构示例 + 命名约定 + 一则端到端调用示例

12.1 双端目录结构示例

约定：业务模块相互不依赖；跨模块只依赖 Mediator 接口 + 各模块对外 API 壳（iOS Category / Android api 模块）。

1. iOS（Xcode 工程 / SPM / CocoaPods 均可）

swift 复制代码

MobileApp/
├── App/                              # 宿主：仅组装、Deep Link、启动
│   ├── AppDelegate.swift
│   └── SceneDelegate.swift
├── Core/
│   ├── Mediator/                     # 调度内核（可 SPM 独立包）
│   │   ├── Sources/
│   │   │   ├── Mediator.swift           # perform(target:action:params:)
│   │   │   └── Mediator+Remote.swift      # open(url:) → 解析 → perform
│   │   └── Tests/
│   └── FoundationKit/              # 与组件化无关的基础能力
├── Features/
│   ├── Product/                    # 业务模块（独立 Target / Pod）
│   │   ├── Sources/
│   │   │   ├── Business/           # 页面、VM、领域逻辑
│   │   │   └── Targets/
│   │   │       └── Target_Product.swift   # 仅承接 Action，转调 Business
│   │   └── ProductAPI/             # 可选：仅声明供 Mediator 调用的 @objc 入口
│   └── Home/
│       └── Sources/
├── MediatorAPI/                    # 给「调用方」依赖：Category 封装 + 参数契约
│   └── Sources/
│       ├── Mediator+Product.swift
│       └── Mediator+Home.swift
└── Workspace.xcworkspace

要点：

Mediator：运行时 Target_* + Action_*，params 用字典。
MediatorAPI：按业务域分文件的 extension，对外暴露「像方法一样」的 API；业务响应方（Product）不依赖 MediatorAPI。
Target_Product：放在 Product 模块内，类名固定为 Target_Product（与 Casa 约定一致），便于反射。

2. Android（Gradle 多模块）

kotlin 复制代码

mobile/
├── app/                            # 宿主：Application、Manifest、Deep Link
├── core/
│   ├── mediator/                   # :core:mediator
│   │   └── src/main/java/.../mediator/
│   │       ├── Mediator.kt
│   │       ├── MediatorRemote.kt   # handle(uri) → Route → perform
│   │       └── RouteParser.kt
│   └── foundation/
├── feature/
│   ├── product/                    # :feature:product
│   │   └── src/main/java/.../product/
│   │       ├── business/           # Activity/Fragment/ViewModel
│   │       └── target/
│   │           └── TargetProduct.kt
│   └── home/                       # :feature:home
├── mediator-api/                   # :mediator-api  仅封装调用入口，供各 feature 依赖
│   └── src/main/java/.../mediator/api/
│       ├── ProductMediatorApi.kt
│       └── HomeMediatorApi.kt
└── settings.gradle.kts

settings.gradle.kts 中典型依赖关系：

app → feature-*、mediator、mediator-api
feature: home → mediator-api（不依赖 feature:product）
feature: product → mediator（实现 TargetProduct）
mediator → 各 feature（或编译期生成表，避免手写注册；此处从结构上保留 Target 在业务模块）

12.2 命名约定（双端对齐）

概念	iOS	Android
调度中心类	Mediator（或 CTMediator 风格）	Mediator
业务 Target 类	Target_，如 Target_Product	TargetProduct 或 Target_Product（团队二选一，建议 Target + 领域名）
Action 方法	Action_...，本地敏感能力加前缀 native_，如 Action_native_openWallet	同左：actionNativeOpenWallet 或 Action_native_openWallet（与反射/映射表一致即可）
远程 URL 路径	与路由表一致，如 scheme://product/detail 或 https://host/product/detail	App Links / Custom Scheme 与 RouteParser 规则一致
调用方 API 壳	Mediator+Product.swift 内方法：product_detail(...)	ProductMediatorApi.kt
params 键	snake_case 或 camelCase 全工程统一，如 product_id、image	与 iOS 对齐，避免双端文档两套 key

硬规则建议：

native_ 前缀：仅允许 Mediator.perform / 本地 API 调用；MediatorRemote 解析 URL 后若指向 native_ Action → 拒绝或降级（防外链直达敏感页）。
Target 只做转发：不写复杂业务；复杂逻辑在 Business。
跨模块不传己方 Model：只传 Dictionary / Bundle / Map + 非常规对象（如 UIImage / Bitmap）按平台放置。

12.3. 端到端示例：打开商品详情（远程 + 本地）

12.3.1 业务能力定义（两端一致）

Target：Product
Action（公共，可被远程映射）：open_detail（无 native_，允许经合法 Deep Link 打开详情）
Action（仅本地）：native_present_share_sheet（分享当前页截图等，禁止出现在对外 URL 映射里）

参数（字典）：

product_id：String
cover_image：可选，仅本地传递（非常规对象）

12.3.2 远程链路（外部分享 / 推送打开 App）

URL 示例：myapp://product/detail?product_id=123
iOS：AppDelegate → Remote → perform

swift 复制代码

// App/AppDelegate.swift
func application(_ app: UIApplication, open url: URL, options: [UIApplication.OpenURLOptionsKey: Any] = [:]) -> Bool {
    return Mediator.shared.openRemote(url: url, options: options)
}

swift 复制代码

// Core/Mediator/Mediator+Remote.swift
extension Mediator {
    func openRemote(url: URL, options: [UIApplication.OpenURLOptionsKey: Any]) -> Bool {
        guard let route = RouteParser.parse(url: url) else { return false }
        // 安全：禁止 URL 直接映射到 native_ Action
        guard !route.action.hasPrefix("native_") else {
            showSecurityBlocked()
            return false
        }
        var params: [String: Any] = route.query
        params["_source"] = "remote"
        return perform(target: route.target, action: route.action, params: params) != nil
    }
}

swift 复制代码

// 解析结果示例：target = "Product", action = "open_detail"
// Core/Mediator/RouteParser.swift --- 极简：myapp://product/detail?product_id=123
struct ParsedRoute { let target: String; let action: String; var query: [String: Any] }

swift 复制代码

// Features/Product/Sources/Targets/Target_Product.swift
import UIKit

@objc(Target_Product)
public class Target_Product: NSObject {

    @objc func Action_open_detail(_ params: [String: Any]?) -> UIViewController? {
        let id = params?["product_id"] as? String ?? ""
        // 转调 Business 组装 VC
        return ProductDetailViewController(productId: id)
    }

    /// 仅本地：带 UIImage，禁止出现在 URL 路由表
    @objc func Action_native_present_share_sheet(_ params: [String: Any]?) -> NSNumber? {
        guard let image = params?["cover_image"] as? UIImage else { return false }
        // present UIActivityViewController ...
        return true
    }
}

Android：Activity / NavDeepLink → MediatorRemote

kotlin 复制代码

// app/src/main/AndroidManifest.xml 中注册 scheme / app link，由单一 Activity 接收后转发（示意）

// core/mediator/MediatorRemote.kt
object MediatorRemote {
    fun handle(uri: Uri, mediator: Mediator): Boolean {
        val route = RouteParser.parse(uri) ?: return false
        require(!route.action.startsWith("native_")) { "blocked" }
        val params = route.query.toMutableMap()
        params["_source"] = "remote"
        return mediator.perform(route.target, route.action, params)
    }
}

kotlin 复制代码

// feature/product/target/TargetProduct.kt
class TargetProduct {
    fun actionOpenDetail(params: Map<String, Any?>): Boolean {
        val id = params["product_id"] as? String ?: return false
        // startActivity(ProductDetailActivity.intent(context, id))
        return true
    }

    fun actionNativePresentShareSheet(params: Map<String, Any?>): Boolean {
        val bitmap = params["cover_image"] as? android.graphics.Bitmap ?: return false
        // 系统分享
        return true
    }
}

远程端到端路径（字符串）：

外部 URL → 宿主 → Mediator.openRemote / MediatorRemote.handle → 解析出 (Product, open_detail) + product_id → Mediator.perform → Target_Product.Action_open_detail → 打开详情页。

12.3.3 本地链路（Home 模块调 Product，且带图片）

iOS：只依赖 MediatorAPI，不写 URL

swift 复制代码

// MediatorAPI/Mediator+Product.swift
extension Mediator {
    func product_openDetail(productId: String) -> UIViewController? {
        perform(target: "Product", action: "open_detail", params: ["product_id": productId])
    }

    func product_presentShareSheet(cover: UIImage) {
        perform(target: "Product", action: "native_present_share_sheet", params: ["cover_image": cover])
    }
}

swift 复制代码

// Features/Home --- 某处点击
if let vc = Mediator.shared.product_openDetail(productId: "123") {
    navigationController?.pushViewController(vc, animated: true)
}
// 另一处：分享
Mediator.shared.product_presentShareSheet(cover: snapshotImage)

Android：ProductMediatorApi

kotlin 复制代码

// mediator-api/ProductMediatorApi.kt
class ProductMediatorApi(private val mediator: Mediator) {
    fun openDetail(productId: String): Boolean =
        mediator.perform("Product", "open_detail", mapOf("product_id" to productId))

    fun presentShareSheet(cover: Bitmap): Boolean =
        mediator.perform("Product", "native_present_share_sheet", mapOf("cover_image" to cover))
}

kotlin 复制代码

// feature/home/SomeFragment.kt
productMediatorApi.openDetail("123")
productMediatorApi.presentShareSheet(bitmap)

本地端到端路径：

Home → ProductMediatorApi / Mediator+Product → Mediator.perform(Product, ..., params) → Target_Product 对应 Action → 业务执行。

12.4 小结表

维度	远程	本地
入口	openRemote / MediatorRemote.handle(Uri)	Mediator+Product / ProductMediatorApi
参数	仅 query / 可编码字段 → 字典	字典 + Bitmap/UIImage 等
安全	禁止映射到 native_*	可调用 native_*
落点	与本地共用 perform → Target-Action	同上

十三、附：Mediator.perform最小实现骨架资源

13.1 资源见附件

13.2 调用说明

1. iOS · Swift + Target_*（Runtime）

文件	作用
ios-swift/Mediator.swift	perform(target:action:params:)，NSClassFromString 解析 Target_，带主可执行名作为模块前缀的回退
ios-swift/Target_Product.swift	@objc(Target_Product) + Action_open_detail: / Action_native_present_share_sheet:

调用示例：

swift 复制代码

let vc = Mediator.shared.perform(target: "Product", action: "open_detail", params: ["product_id": "123"]) as? UIViewController
Mediator.shared.perform(target: "Product", action: "native_present_share_sheet", params: ["cover_image": image])

2. iOS · ObjC + Target_*（objc_msgSend）

文件	作用
ios-objc/Mediator.h / Mediator.m	performTarget:action:params:，与 Casa 思路一致
ios-objc/Target_Product.h / .m	Action_open_detail: / Action_native_present_share_sheet:

调用示例：

objectivec 复制代码

UIViewController *vc = [[Mediator sharedInstance] performTarget:@"Product"
                                                          action:@"open_detail"
                                                          params:@{@"product_id": @"123"}];

3. Android · 显式 when(target, action)

文件	作用
android-when/.../Mediator.kt	when (target to action) 分发
android-when/.../TargetProduct.kt	与 action 对应的方法，由 when 手动绑定

调用示例：

kotlin 复制代码

Mediator().perform("Product", "open_detail", mapOf("product_id" to "123"))

4. Android · @MediatorRoute + 模拟生成的路由表

为符合真实依赖方向（调度内核不依赖 feature），注解版放在同一源码树里：GeneratedMediatorRouteTable 扮演 KSP/APT 生成物；多模块时把该文件挪到 :app 或 :mediator-registry（依赖各 feature），注解定义可留在 mediator-api。文件如下：

文件	作用
android-annotation/.../annotation/MediatorRoute.kt	路由注解
android-annotation/.../RouteKey.kt	RouteKey + RouteHandler
android-annotation/.../Mediator.kt	查表执行
android-annotation/.../GeneratedMediatorRouteTable.kt	手写等价于 codegen 的 handlers
android-annotation/.../target/TargetProduct.kt	带 @MediatorRoute 的 Target

调用示例：

kotlin 复制代码

Mediator().perform("Product", "open_detail", mapOf("product_id" to "123"))

13.3 说明

Swift 模块名：Mediator.swift 里用 CFBundleExecutable 尝试 Module.Target_Product；若仍找不到类，在 Xcode 里确认 Product Module Name 与可执行名一致，或改为你们统一的硬编码模块前缀。
ObjC objc_msgSend：要求所有 Action 签名为 - (id)Action_xxx:(NSDictionary )params（返回 id/UIViewController/NSNumber* 等），与当前 Mediator.m 一致。
Android 注解版：当前无 Gradle/KSP，仅结构示范；接入 KSP 后应用生成逻辑替换 GeneratedMediatorRouteTable.kt 内容，不要在 core:mediator 里引用各 feature。

移动端架构体系（一）：组件化

一、背景与目标

1.1 为什么要组件化

1.2 组件化要达成的目标

二、设计原则

2.1 "本地调用"为"远程调用"提供能力，而不是反过来

2.2 显式拆分两类入口

2.3 组件对外接口落在"调度层"，而不是直接暴露 Business

2.4 参数"去 Model"与调用体验可兼得

三、 总体架构

3.1 逻辑分层（推荐）

3.2 模块内结构（每个业务组件）

四、调用契约：复杂参数与非常规参数

4.1 术语对齐

4.2 传递策略

五、安全设计

5.1 远程与本地能力分级

5.2 最小架构支撑

六、动态调度（运营、活动、AB）

6.1 调度切点选型

6.2 审查数据来源

7. 工程与依赖治理

7.1 依赖方向（强制）

7.2 与"URL 注册表"方案对比（理念层）

7.3 协作规范

八、何时做组件化

九、平台映射建议

9.1 iOS

9.2 Android

9.3 跨端与 KMP

十、已知权衡与治理

十一、落地检查清单（评审用）

十二、附：目录结构示例 + 命名约定 + 一则端到端调用示例

12.1 双端目录结构示例

12.2 命名约定（双端对齐）

12.3. 端到端示例：打开商品详情（远程 + 本地）

12.3.1 业务能力定义（两端一致）

12.3.2 远程链路（外部分享 / 推送打开 App）

12.3.3 本地链路（Home 模块调 Product，且带图片）

12.4 小结表

十三、附：Mediator.perform最小实现骨架资源

13.1 资源见附件

13.2 调用说明

13.3 说明

三、总体架构
