系统架构师学习笔记（二）——计算机体系结构之指令系统

计算机体系结构之指令系统详解：读懂计算机的"底层语言"

在计算机体系结构中，指令系统 是硬件与软件之间的"桥梁"，是计算机硬件能够识别并执行的全部指令的集合，也被称为计算机的机器语言 。而指令的流水技术是基于指令系统的核心优化手段，是提升处理器指令执行效率的关键，几乎所有高性能计算机的设计都离不开这一技术。

本文将从指令系统的核心定义、结构、两大经典架构（CISC/RISC）展开，重点补充指令流水技术的实现原理、执行方式和性能指标，全面解析指令系统及配套优化技术的底层逻辑。

1 指令系统的核心定义与本质

指令系统是计算机硬件的语言系统，是CPU能够直接识别和执行的全部指令的总称，它直接反映了一台计算机所具备的基本功能------不同的处理器（如x86、ARM、RISC-V）拥有不同的指令系统，这也是决定处理器性能、适用场景的关键因素。

从本质上来说，指令系统是软件对硬件的抽象接口：

对软件而言，程序员（或编译器）只需按照指令系统的规则编写程序，无需关心硬件的具体实现；
对硬件而言，CPU的设计完全围绕指令系统展开，其运算器、控制器、寄存器等部件都是为了高效执行指令系统中的指令。

简单来说，指令系统就是计算机的"底层沟通规则"，所有上层操作最终都要遵循这一规则转化为硬件可执行的动作，而指令流水技术则是让这套"规则"的执行效率实现质的提升。

2 指令的基本结构

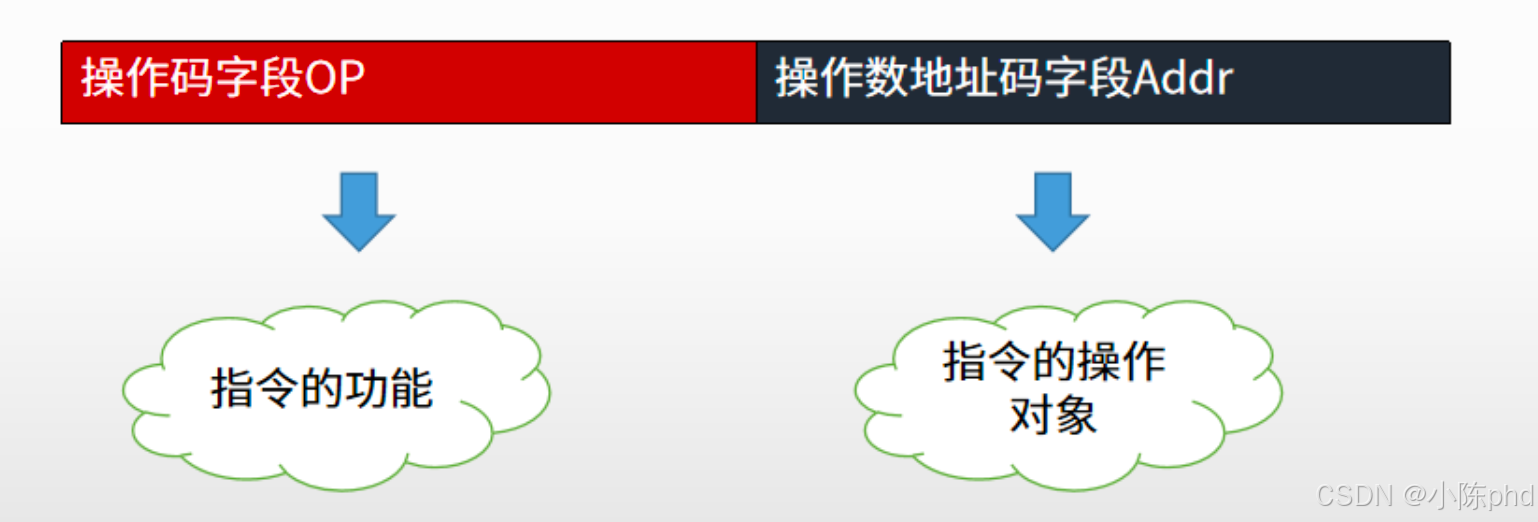

一条完整的机器指令，无论复杂与否，都由操作码字段（OP）和操作数地址码字段（Addr）两大部分组成，不同字段分工明确，共同完成一条指令的功能定义，也是指令流水技术能实现步骤并行的基础。

2.1 操作码字段（OP）：指令的"动作指令"

操作码是指令的核心部分，用于规定指令要执行的具体操作 ，比如算术运算（加、减、乘、除）、逻辑运算（与、或、非）、数据传输（读、写）、程序控制（跳转、调用）等。

操作码的长度通常是固定的，计算机通过解析操作码，判断当前指令的操作类型，再由控制器向对应的硬件部件发出执行信号。例如，操作码0010可能代表"加法运算"，1001可能代表"从主存读取数据"。

2.2 操作数地址码字段（Addr）：指令的"操作对象"

地址码用于指出指令操作的对象（操作数）所在的位置，操作数可以存放在CPU寄存器、主存储器、输入输出设备中，地址码的作用就是给出这些位置的地址（或直接给出操作数本身）。

根据操作数的数量，地址码可分为零地址、一地址、二地址、三地址等形式：

零地址指令：无操作数，如空操作、停机指令；
一地址指令：只有一个操作数地址，如取反、自增指令；
二地址指令：包含两个操作数地址，如加法指令（A+B），是最常见的指令形式。

地址码的长度和格式决定了计算机的寻址能力，比如地址码为20位时，计算机可寻址的主存单元数为2202^{20}220（即1MB）。

3 指令系统的两大经典架构：CISC与RISC

随着计算机技术的发展，指令系统逐渐形成了两大主流设计架构------复杂指令系统（CISC）和精简指令系统（RISC） ，二者的设计思想、结构特点截然不同，对指令流水技术的适配性也相差甚远，这也是决定二者执行效率的核心因素之一。

3.1 复杂指令系统（CISC，Complex Instruction Set Computer）

CISC的核心设计思想是**"增强指令功能，实现软件功能硬化"**：通过设计大量复杂的指令，把原本需要由软件子程序完成的功能（如多步运算、复杂寻址）直接交由硬件指令实现，减少软件的执行步骤。

目前我们日常使用的x86架构处理器（如Intel、AMD的电脑CPU）大多属于CISC架构，其核心特点主要有6点，且对指令流水技术的适配性较差：

3.1.1 指令数量众多

指令系统包含大量指令，通常有100~250条，既包含简单的加减、取数指令，也包含复杂的多步运算、字符串处理、图形处理指令。

3.1.2 指令使用频率悬殊

存在明显的"二八定律"：仅20%的简单指令占程序执行频率的80%，而大部分复杂指令因使用场景有限，执行频率极低，造成了指令系统的"冗余"。

3.1.3 支持多种寻址方式

为了适配复杂的操作数获取需求，支持5~20种寻址方式，如直接寻址、间接寻址、变址寻址、基址寻址等。

3.1.4 指令长度不固定

不同指令的长度差异较大，简单指令可能仅1~2个字节，复杂指令可能达到十几个甚至几十个字节，增加指令译码电路的复杂性，也让流水步骤难以统一。

3.1.5 可直接操作主存数据

典型的CISC指令支持直接对主存单元中的数据进行运算和处理，无需先将数据调入CPU寄存器，虽然简化了软件编写，但指令执行速度较慢，且执行周期不固定。

3.1.6 以微程序控制为主

由于CISC的指令系统过于复杂，难以用硬布线逻辑实现控制器，通常采用微程序控制 ，复杂指令需分解为若干微指令执行，无法实现单周期执行，流水技术的效率大打折扣。

3.2 精简指令系统（RISC，Reduced Instruction Set Computer）

RISC是针对CISC的缺点提出的全新设计架构，其核心思想是**"减少指令数量，简化指令功能，优化执行效率"：通过剔除冗余的复杂指令，只保留使用频率最高的简单指令，让每条指令都能在 单周期内完成执行**，而这一设计也让RISC完美适配指令流水技术，成为高性能处理器的主流架构。

目前嵌入式设备、移动终端、服务器的主流处理器（如ARM、RISC-V、PowerPC）大多属于RISC架构，其核心特点主要有7点：

3.2.1 指令数量少

优先选取使用频率最高的简单指令（如算术运算、数据传输、程序控制），指令总数通常不超过100条，且无复杂指令，指令功能单一。

3.2.2 寻址方式少

仅保留2~5种简单的寻址方式（如直接寻址、寄存器寻址），简化地址码的解析过程。

3.2.3 指令长度固定，格式种类少

所有指令的长度完全相同（如32位、64位），且指令格式仅有2~3种，大幅简化了CPU的指令译码电路，让流水步骤高度统一。

3.2.4 以硬布线逻辑控制为主

由于指令系统简单，控制器可直接采用**硬布线逻辑（组合逻辑）**实现，无需微程序存储器，指令的解析和执行信号的产生速度更快。

3.2.5 单周期指令执行，天生适配流水线技术

简化的指令系统让每条指令的执行步骤高度统一，绝大多数指令能在一个机器周期内完成，这是指令流水技术实现的核心前提，也是RISC执行效率高的关键。

3.2.6 搭配优化的编译器

RISC的精简指令集让编译工作大幅简化，编译器能轻松实现优化，生成高效率的机器代码，弥补了简单指令带来的软件步骤增加问题。

3.2.7 CPU通用寄存器数量多

CPU内部集成了32个以上的通用寄存器，所有运算都必须在寄存器中完成，禁止直接操作主存数据，大幅减少了CPU与主存之间的数据传输，提升流水执行的连续性。

3.3 CISC与RISC核心特点及流水适配性对比

对比维度	复杂指令系统（CISC）	精简指令系统（RISC）
指令数量	多（100~250条）	少（≤100条）
指令长度	不固定，差异大	固定，格式统一
寻址方式	多（5~20种）	少（2~5种）
执行周期	多周期，时长不固定	单周期，时长统一
控制器实现	微程序控制为主	硬布线逻辑为主
流水技术适配性	差，效率低	优，效率高
通用寄存器数量	少	多（≥32个）
典型架构	x86（Intel/AMD）	ARM、RISC-V、PowerPC
适用场景	个人计算机、桌面端	嵌入式、移动终端、服务器、物联网

4 指令的流水技术：指令系统的核心执行优化手段

4.1 流水技术的核心定义

指令流水技术是指将指令的执行过程拆分为多个相互独立的步骤，让多个指令在不同的步骤上并行执行，从而实现"指令步骤的并行"，大幅提高处理器执行指令的效率。

简单来说，指令流水技术的原理与工厂的流水线生产 一致：传统生产方式是完成一件产品后再开始下一件，而流水线是将产品生产拆分为多个工序，多件产品在不同工序上同时生产。指令执行也是如此，将单条指令的执行拆分为取指、分析、执行三个核心步骤，让多条指令分别在这三个步骤上同时执行，最终实现指令执行效率的提升。

几乎所有的高性能计算机都采用了指令流水线技术，而RISC架构的普及更是让流水技术的优势发挥到了极致。

4.2 指令的三种执行方式：对比凸显流水技术的优势

指令的执行方式主要分为顺序方式、重叠方式、流水方式，后两种是对顺序方式的优化，而流水方式是目前主流的执行方式，效率最高。

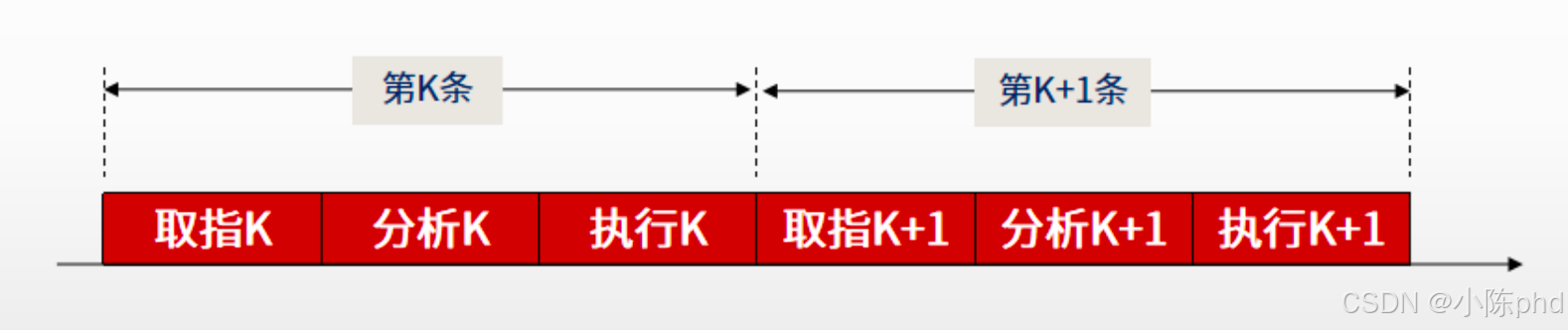

4.2.1 顺序方式

各条机器指令之间顺序串行执行 ，必须执行完一条指令的取指、分析、执行 所有步骤后，才能开始下一条指令的操作。

核心缺点：执行速度慢，CPU的取指、分析、执行部件无法并行工作，硬件利用率极低，仅适用于早期低性能处理器。

4.2.2 重叠方式

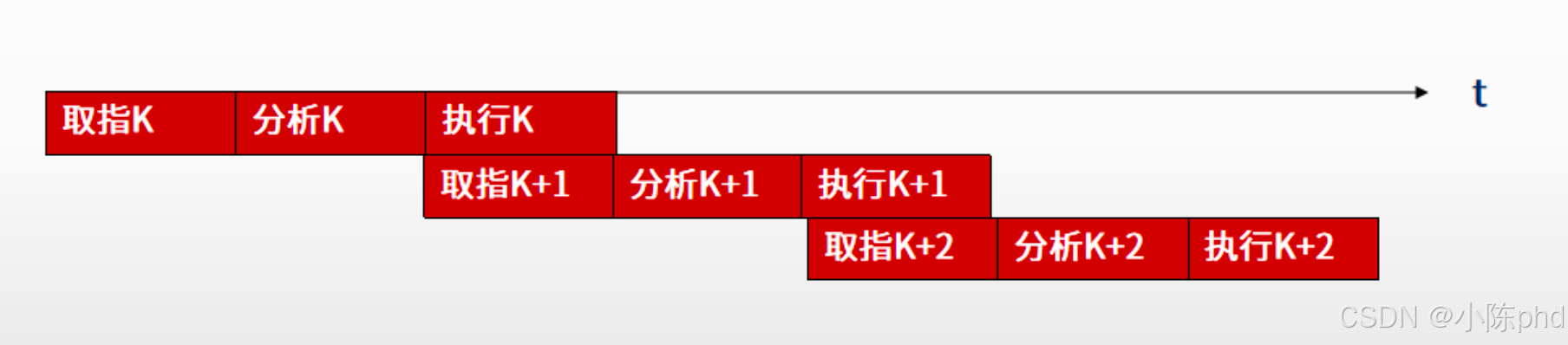

对顺序方式的简单优化，在解释第K条指令的最后一个步骤完成前，就开始第K+1条指令的第一个步骤，实现两条指令的部分步骤重叠。

核心特点：实现了有限的步骤并行，硬件利用率和执行效率比顺序方式高，但仅能实现两条指令的重叠，优化效果有限。

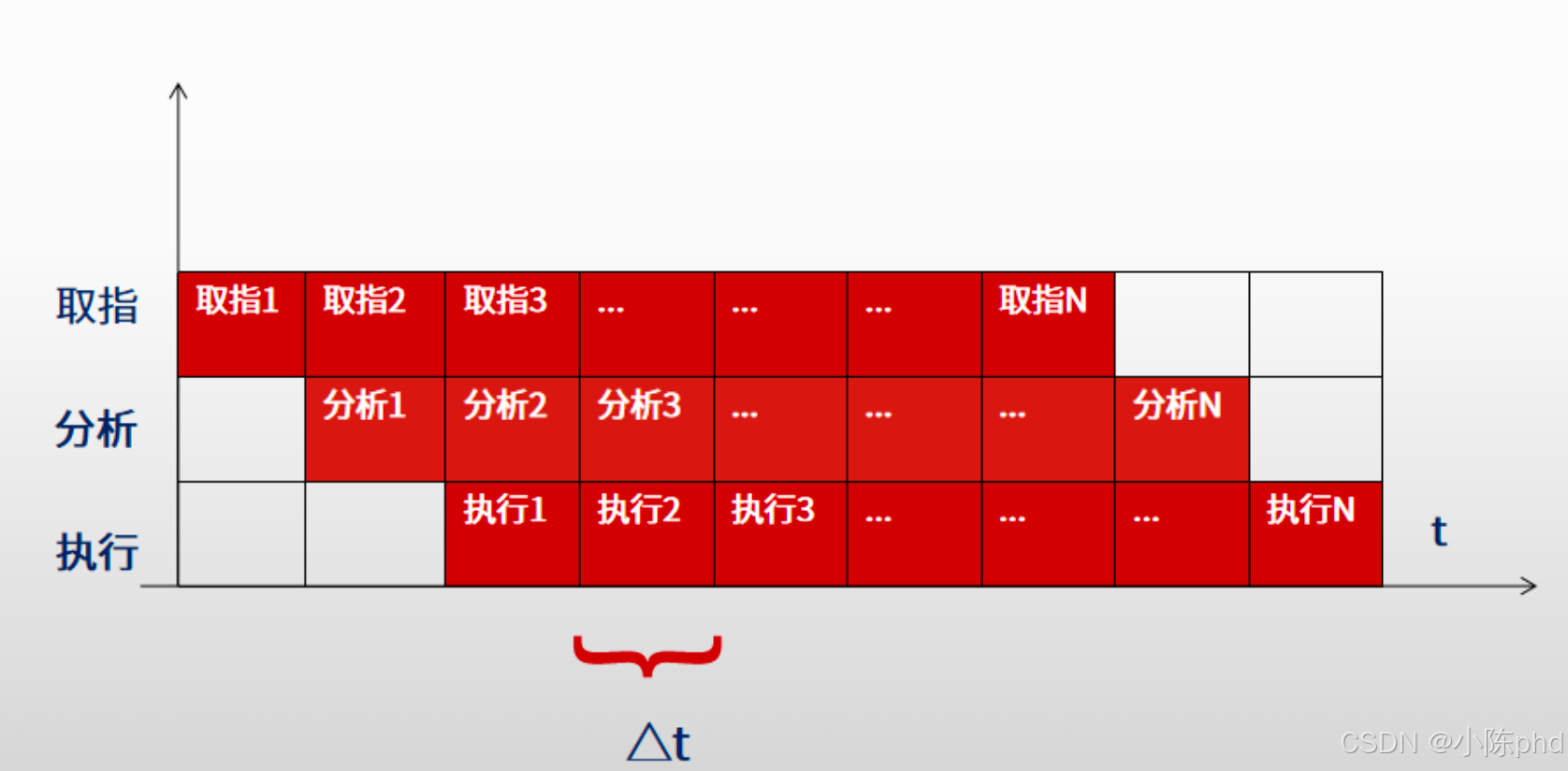

4.2.3 流水方式

目前主流的执行方式，将指令执行的步骤完全拆分，CPU的取指、分析、执行部件成为独立的操作单元，同时对多条指令进行加工 ，实现多条指令的全步骤并行。

核心特点：硬件利用率达到最大化，指令执行效率呈线性提升，是高性能处理器的核心执行方式，也是RISC架构的核心优势之一。

4.3 流水线的核心关键参数

4.3.1 流水线周期

流水线周期是指流水线中执行时间最长的一个步骤的耗时，它决定了流水线的整体执行速度，是流水线的核心时间参数。

例如：取指步骤耗时2ns，分析步骤耗时2ns，执行步骤耗时1ns，则流水线周期为2ns（取最长的步骤耗时）。

4.3.2 流水线执行时间

流水线执行时间的计算公式为：
流水线执行时间 = 单条指令的总步骤耗时 + (指令条数 - 1) × 流水线周期

即：T=(t1+t2+...+tk)+(n−1)×tT = (t_1+t_2+...+t_k) + (n-1)×tT=(t1+t2+...+tk)+(n−1)×t（ttt为流水线周期）

实例计算 ：若流水线把一条指令分为取指、分析、执行三个步骤，耗时分别为2ns、2ns、1ns，执行100条指令的总时间为：
T=(2+2+1)+(100−1)×2=5+198=203nsT = (2+2+1) + (100-1)×2 = 5 + 198 = 203nsT=(2+2+1)+(100−1)×2=5+198=203ns。

若采用顺序方式，执行时间为100×(2+2+1)=500ns100×(2+2+1)=500ns100×(2+2+1)=500ns，流水技术让效率提升了近2.5倍。

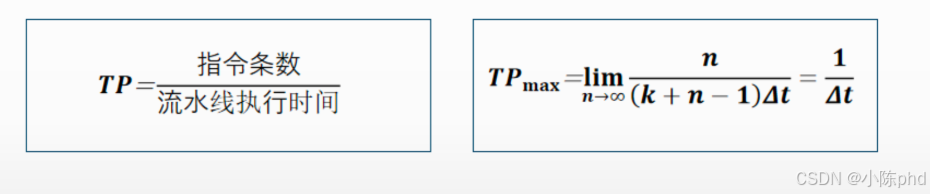

4.3.3 流水线吞吐率

吞吐率是指单位时间内流水线处理机流出的结果数 ，对指令而言，就是单位时间内执行的指令数 ，是衡量流水线处理能力的核心指标。

计算公式为：

吞吐率越高，说明流水线的指令执行效率越高，硬件资源的利用率也越高。
TPmax⁡TP_{\max}TPmax：流水线的最大吞吐率（Throughput），单位时间内最多能完成多少条指令
nnn：指令总数
kkk：流水线的阶段数（比如3级流水线：取指、分析、执行）
Δt\Delta tΔt：流水线中最慢阶段的执行时间（即流水线周期）
lim⁡n→∞\lim_{n \to \infty}limn→∞：当指令数量趋近于无穷大时（流水线跑满、长期稳定运行）

公式来源：流水线总执行时间
流水线执行 nnn 条指令的总时间是：
T=k⋅Δt⏟填满流水线的时间+(n−1)⋅Δt⏟稳定流出的时间=(k+n−1)Δt T = \underbrace{k \cdot \Delta t}{\text{填满流水线的时间}} + \underbrace{(n-1) \cdot \Delta t}{\text{稳定流出的时间}} = (k + n - 1)\Delta t T=填满流水线的时间 k⋅Δt+稳定流出的时间 (n−1)⋅Δt=(k+n−1)Δt

前 kkk 个周期：流水线从空到满，逐步"填满"
之后每个周期：稳定流出1条指令

吞吐率定义为：
TP=指令数总时间=n(k+n−1)Δt TP = \frac{\text{指令数}}{\text{总时间}} = \frac{n}{(k + n - 1)\Delta t} TP=总时间指令数=(k+n−1)Δtn

极限推导：n→∞n \to \inftyn→∞ 时
当指令数量非常多（n→∞n \to \inftyn→∞），分母里的 k−1k-1k−1 就可以忽略不计：
TPmax⁡=lim⁡n→∞n(k+n−1)Δt=lim⁡n→∞n(n+(k−1))Δt=lim⁡n→∞1(1+k−1n)Δt=1(1+0)Δt=1Δt \begin{align*} TP_{\max} &= \lim_{n \to \infty} \frac{n}{(k + n - 1)\Delta t} \\ &= \lim_{n \to \infty} \frac{n}{(n + (k-1))\Delta t} \\ &= \lim_{n \to \infty} \frac{1}{\left(1 + \frac{k-1}{n}\right)\Delta t} \\ &= \frac{1}{(1 + 0)\Delta t} \\ &= \frac{1}{\Delta t} \end{align*} TPmax=n→∞lim(k+n−1)Δtn=n→∞lim(n+(k−1))Δtn=n→∞lim(1+nk−1)Δt1=(1+0)Δt1=Δt1

极限吞吐率 = 1 / 流水线周期
流水线跑满后，每个周期都能完成1条指令 ，和阶段数 kkk 无关
想提高最大吞吐率，唯一办法是缩短最慢阶段的时间 Δt\Delta tΔt（比如优化电路、拆分更长流水线）

举个例子：

若 Δt=2 ns\Delta t = 2\ \text{ns}Δt=2 ns，则 TPmax⁡=12 ns=5×108TP_{\max} = \frac{1}{2\ \text{ns}} = 5 \times 10^8TPmax=2 ns1=5×108 条指令/秒（5亿条/秒）
若把 Δt\Delta tΔt 压到 1 ns1\ \text{ns}1 ns，吞吐率直接翻倍到 10910^9109 条/秒

当流水线长期满负荷运行时，吞吐率的上限只由最慢那一级的时间决定，和流水线有多少级无关。

4.3.4 流水线加速比

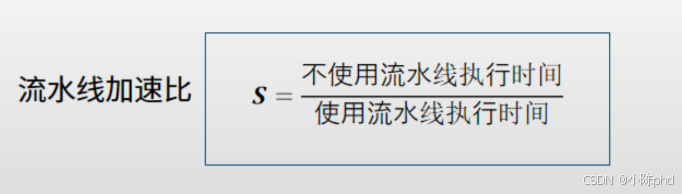

加速比是指不使用流水线的执行时间与使用流水线的执行时间的比值 ，直接反映流水技术对执行效率的提升幅度。

计算公式为：

加速比大于1，且数值越大，说明流水技术的优化效果越明显；理想状态下，加速比等于流水线的步骤数。

5 指令系统的核心设计要求

一个优秀的指令系统，不仅要满足硬件的实现难度、软件的开发效率，还要兼顾对流水技术的适配性，其核心设计要求主要包括以下4点：

5.1 完备性

指令系统应包含完成各种基本功能所需的指令，能覆盖算术运算、逻辑运算、数据传输、程序控制、输入输出等所有基本操作，保证软件能实现任意复杂的功能。

5.2 有效性

指令的执行效率要高，能以最少的指令数、最短的执行时间完成相同的功能，同时要适配硬件的结构特点（如流水线、寄存器），充分发挥硬件性能。

5.3 规整性

指令系统的格式、寻址方式、操作码编码要统一规整，减少冗余，降低硬件译码和软件编译的复杂度，为流水技术的实现奠定基础，提升系统的可维护性和可扩展性。

5.4 兼容性

同一系列的计算机应保持指令系统的向下兼容：新处理器能执行旧处理器的所有指令，旧程序无需修改即可在新处理器上运行，这是保证软件延续性的关键，同时新处理器可在原有指令系统基础上增加适配流水技术的新指令。

6 指令系统+流水技术：共同决定计算机执行性能

指令系统是计算机的"底层语言"，决定了处理器的功能边界和硬件基础 ，而指令流水技术是基于指令系统的执行层优化 ，决定了处理器的效率上限，二者相辅相成，共同决定了计算机的指令执行性能：

指令系统是流水技术的基础 ：RISC架构的单周期、定长指令、简单寻址设计，让流水技术的实现成为可能，而CISC的复杂指令设计则限制了流水技术的效率；
流水技术是指令系统的效率放大器：即使是高性能的RISC指令系统，若无流水技术，也只能顺序执行指令，硬件利用率和执行效率会大幅降低；
现代处理器的协同优化 ：目前主流处理器（如ARMv8、RISC-V 64）在指令系统设计时，会直接将流水适配性作为核心指标，同时流水线也从早期的3级发展为现在的10级、20级，进一步提升执行效率。

简单来说，指令系统决定了处理器"能做什么"，而流水技术决定了处理器"能做多快"。

总结

指令系统是计算机硬件与软件之间的核心接口，由操作码和地址码构成，分为CISC和RISC两大经典架构，二者的核心差异在于指令复杂度和流水技术适配性：CISC以复杂指令简化软件，流水适配性差；RISC以精简指令优化硬件，天生适配流水技术，成为现代高性能处理器的主流。

而指令的流水技术 是指令系统的核心执行优化手段，其核心是将指令执行拆分为取指、分析、执行等独立步骤，实现多条指令的并行执行，通过流水线周期、吞吐率、加速比等核心指标衡量性能，让CPU的硬件利用率和指令执行效率实现质的提升。

理解指令系统与指令流水技术的关联，不仅能帮助我们读懂计算机的底层工作原理，还能清晰区分不同处理器架构的性能差异，也是后续学习处理器调度、多核架构、编译优化的核心基础。
