一、复习C语言
结构体，内存对齐
共用体（union）的核心本质
所有成员共用同一块内存空间！
- 同一时间，只能存一个成员
- 所有成员的起始地址完全一样
- 大小 = 最大成员的大小
同一块内存，你想当什么类型读，就当什么类型读。
| 方式 | 范围 | 是否需要恢复 | 平台 |
|---|---|---|---|
#pragma pack(push,1) |
全局 | 必须恢复 | 所有编译器 |
__attribute__((packed)) |
仅当前结构体 | 不用恢复 | GNU C (Linux/GCC) |
| 文件后缀 | 含义 | 可读吗？ |
|---|---|---|
.c |
C 源代码 | 可读（文本） |
.i |
预处理后 C 代码 | 可读（文本，无宏 / 注释） |
.s |
汇编代码 | 可读（文本，汇编指令） |
.o |
目标文件 | 不可读（二进制，机器码） |
| 可执行文件 | 最终程序 | 不可读（二进制，可直接运行） |
二、点灯编程
设置引脚：
GPI01_103

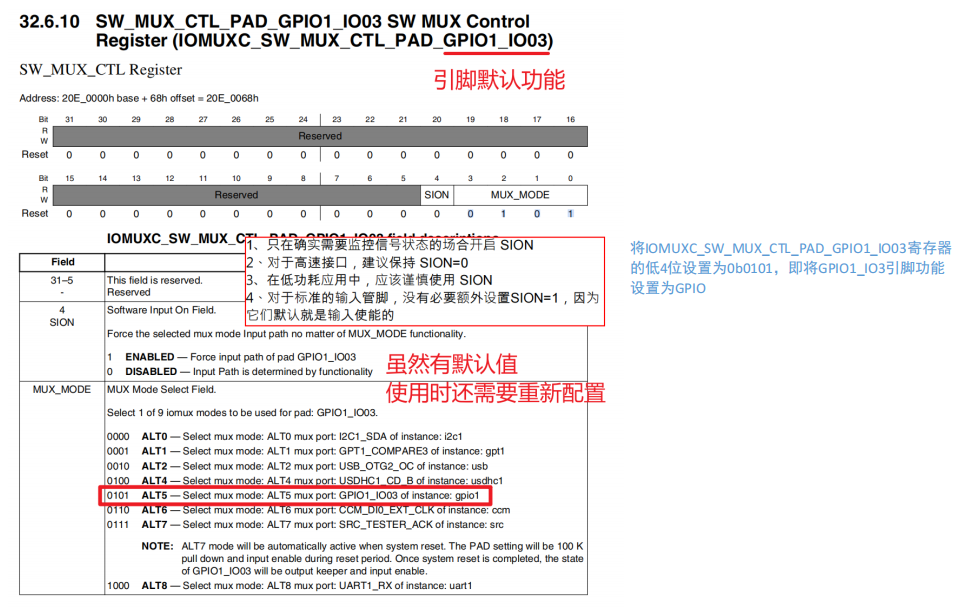

IOMUXC_SW_MUX_CTL_PAD_GPIO1_IO03

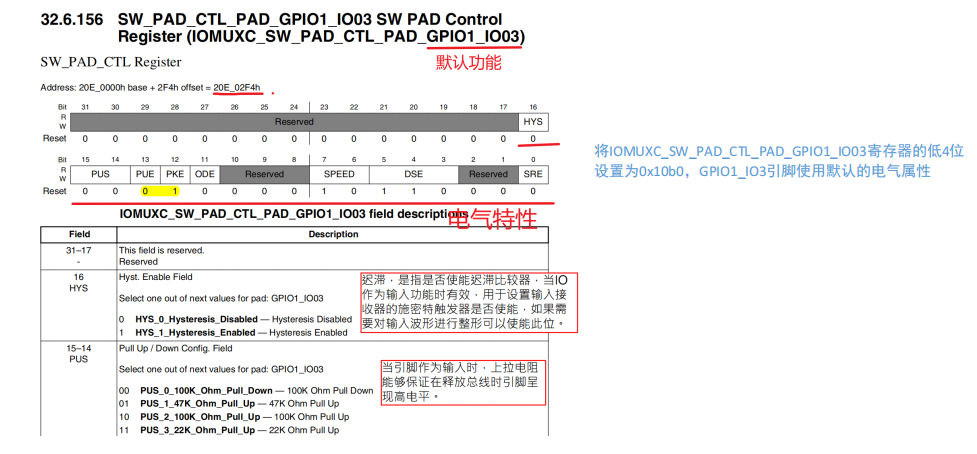

IOMUXC_SW_PAD_CTL_PAD_GPIO1_I003
GPIO1_DIR 第3位设置位1，引脚方向为输出
GPIO1_DR 第3位置0(低电平)或置1(高电平)

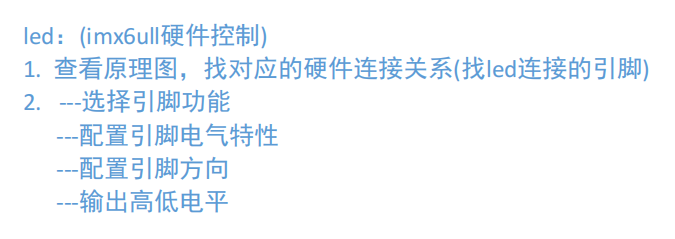

- 查看原理图，确定硬件连接
- 找到 LED 连接的 SoC 引脚（例如
GPIO1_IO03），确认是高电平点亮还是低电平点亮。- 引脚功能与电气配置
- 选择引脚功能（MUX） ：通过
IOMUXC寄存器，将该引脚复用为 GPIO 功能（而非 UART/PWM 等其他功能）。- 配置引脚电气特性（PAD）：设置上下拉、驱动能力、速度等，确保 GPIO 输出稳定。
- 配置 GPIO 方向（DIR） ：将对应 GPIO 引脚设置为 输出模式（Output）。
- 控制 LED 亮灭
- 通过 GPIO 数据寄存器（DR）写入高低电平，实现 LED 点亮 / 熄灭

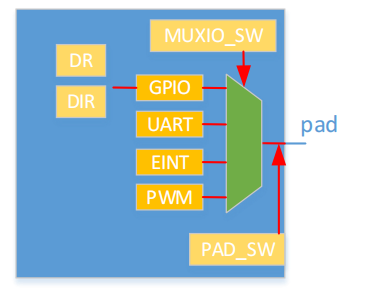

i.MX6ULL 引脚控制逻辑
- MUXIO_SW：引脚复用选择器，决定引脚功能（GPIO/UART/EINT/PWM 等）。
- PAD_SW：引脚电气属性配置（上下拉、驱动强度、速度等）。
- GPIO 模块 ：
DIR：方向寄存器，控制引脚为输入 / 输出。DR：数据寄存器，输出时写入电平，输入时读取电平。- pad：芯片外部引脚，最终连接到 LED 硬件。
查表：
编程
设置栈指针（堆栈）指向 0x81000000因为：
- 裸机程序刚开始运行时，没有栈
- 必须先设置
sp堆栈，才能调用 C 语言函数- 所以启动文件第一件事就是：给栈找一块安全的内存
cs
.global _start
_start:
ldr pc, =_reset_handler
ldr pc, =_software_handler
ldr pc, =_undef_handler
ldr pc, =_prefetch_abort_handler
ldr pc, =_data_abort_handler
nop
ldr pc, =_irq_handler
ldr pc, =_fiq_handler
_software_handler:
b _software_handler
_undef_handler:
b _undef_handler
_prefetch_abort_handler:
b _prefetch_abort_handler
_data_abort_handler:
b _data_abort_handler
_irq_handler:
b _irq_handler
_fiq_handler:
b _fiq_handler
_reset_handler:
/*DDR 0x80000000 ~ 0xA0000000*/
cpsid i /*disable irq*/
ldr sp, =0x81000000 /*init system mode stack 16M */
cps #0x12 /*change to irq mode */
/*
mrs r0, cpsr
bic r0, r0, #0x1f
orr r0, r0, #0x12
msr cpsr_c, r0
*/
ldr sp, =0x82000000 /*init irq mode stack 16M */
cps #0x1f /* change to system mode */
/*
mrs r0, cpsr
orr r0, r0, #0x1f
msr cpsr_c, r0
*/
cpsie i /* enable irq */
bl led_init
led:
bl led_on
bl led_delay
bl led_off
bl led_delay
b led
code_end:
b code_end
led_init:
ldr r0, =0x20e0068
ldr r1, [r0]
bic r1, r1, #0x1f
orr r1, r1, #0x05
str r1, [r0]
ldr r0, =0x20e02f4
ldr r1, [r0] /*unuse*/
ldr r1, =0x10b0
str r1, [r0]
ldr r0, =0x209c004
ldr r1, [r0]
orr r1, r1, #(1 << 3)
str r1, [r0]
ldr r0, =0x209c000
ldr r1, [r0]
orr r1, r1, #(1 << 3)
str r1, [r0]
bx lr
led_on:
ldr r0, =0x209c000
ldr r1, [r0]
bic r1, r1, #(1 << 3)
str r1, [r0]
bx lr
led_off:
ldr r0, =0x209c000
ldr r1, [r0]
orr r1, r1, #(1 << 3)
str r1, [r0]
bx lr
led_delay:
ldr r0, =0x80000
loop_delay:
sub r0, r0, #1
cmp r0, #0
bge loop_delay

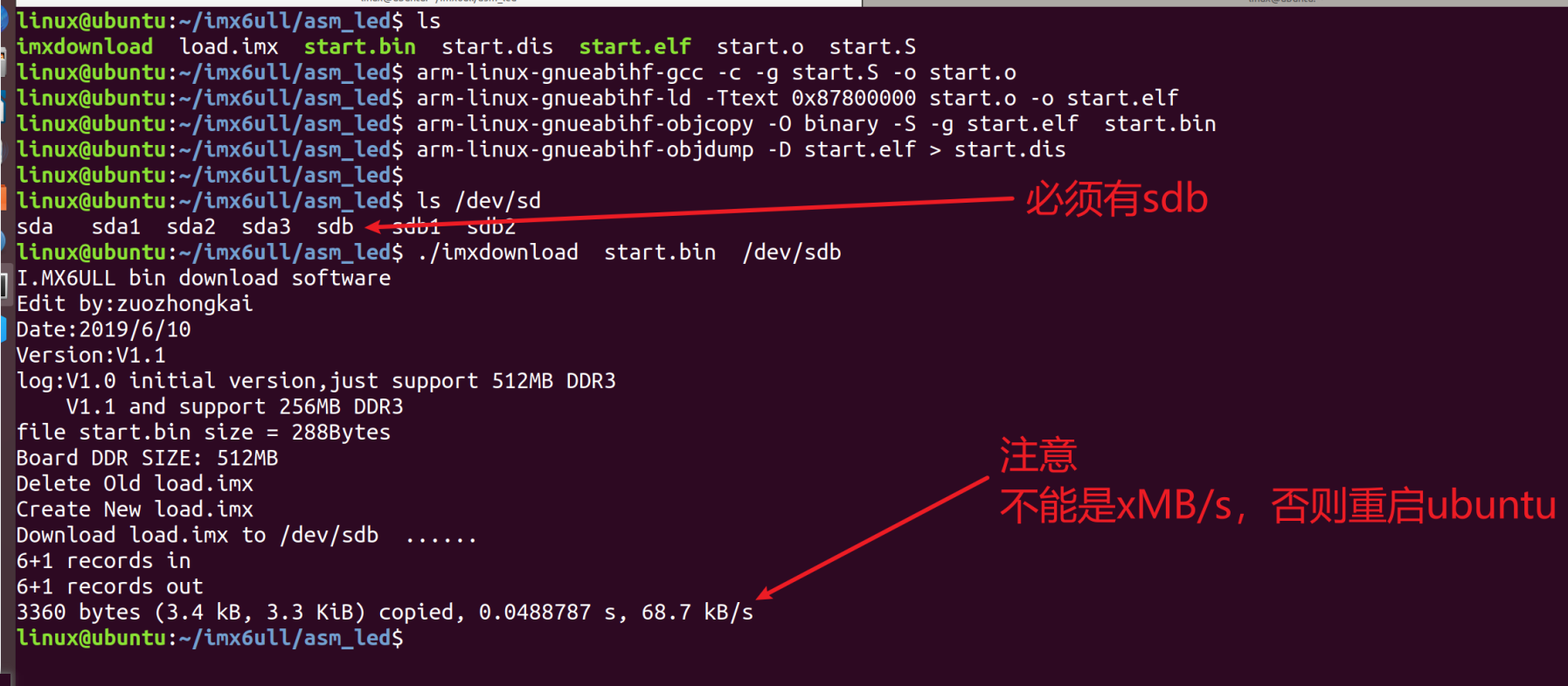

bx lr下载程序：
