一、项目概述
STM32智能桌面宠物-AI机器狗是一款基于STM32微控制器 的仿生机器人，融合了运动控制 、语音交互 、传感器融合等技术，实现"能听、能走、能互动"的智能桌面伴侣功能。其核心特点是：
- 低成本：采用STM32F103C8T6（性价比高）、SG90舵机（便宜耐用）、蓝牙模块（低功耗），总成本约150元；
- 易扩展：支持添加温湿度传感器、摄像头、OLED显示屏等模块，实现环境监测、视觉识别等功能；
- 交互性：支持语音指令（如"前进""坐下"）、手机APP（蓝牙）控制，具备情感表达（如摇尾巴、叫）；
- 稳定性 ：采用摆线轨迹规划 （足端运动平滑）、PID闭环控制（电机转速稳定），确保运动平稳。
二、系统架构
系统采用分层设计 ，分为感知层 、控制层 、执行层 、交互层四部分（见图1）：
传感器数据
控制指令
用户指令
运动状态
反馈信息
感知层
控制层
执行层
交互层
-
感知层 ：采集环境数据（如姿态、温度）和自身状态（如电机转速），采用MPU6050 （六轴传感器，测姿态）、DS18B20（温度传感器，测环境温度）；
-
控制层 ：核心控制单元，采用STM32F103C8T6（ARM Cortex-M3，72MHz），负责处理传感器数据、运行控制算法（如步态规划、PID）、生成执行指令；
-
执行层 ：实现运动功能，采用SG90舵机 （4个，控制四肢）、L298N电机驱动（可选，控制轮式移动）；
交互层 ：实现人机交互，采用HC-05蓝牙模块 （手机APP控制）、SU-03T语音模块 （语音指令识别）、0.96寸OLED（显示状态）。
三、硬件设计
1. 核心组件选型
| 组件 | 型号/规格 | 功能说明 |
|---|---|---|
| 主控芯片 | STM32F103C8T6 | 32位ARM Cortex-M3，72MHz |
| 舵机 | SG90（180°） | 4个，控制四肢运动 |
| 语音模块 | SU-03T（离线） | 支持50条语音指令识别 |
| 蓝牙模块 | HC-05（串口透传） | 手机APP远程控制 |
| 传感器 | MPU6050（六轴） | 测姿态（俯仰、横滚） |
| 电源 | 5V/2A锂电池 | 供电（舵机、主控、传感器） |
| 显示屏 | 0.96寸OLED（IIC） | 显示状态（如"开心""等待"） |
2. 硬件连接
（1）STM32与舵机（SG90）
SG90舵机通过PWM信号 控制，STM32的TIM2定时器（4个通道）输出PWM信号，连接如下：
| SG90引脚 | STM32引脚 | 功能 |
|---|---|---|
| VCC | 5V | 电源 |
| GND | GND | 地 |
| SIG | PA0（TIM2_CH1） | 前腿舵机 |
| SIG | PA1（TIM2_CH2） | 后腿舵机 |
| SIG | PA2（TIM2_CH3） | 左腿舵机 |
| SIG | PA3（TIM2_CH4） | 右腿舵机 |
（2）STM32与语音模块（SU-03T）
SU-03T通过UART串口与STM32通信，连接如下：
| SU-03T引脚 | STM32引脚 | 功能 |
|---|---|---|
| TX | PA9（USART1_RX） | 语音模块数据输出 |
| RX | PA10（USART1_TX） | 语音模块数据输入 |
| VCC | 3.3V | 电源 |
| GND | GND | 地 |
（3）STM32与蓝牙模块（HC-05）
HC-05通过UART串口与STM32通信，连接如下：
| HC-05引脚 | STM32引脚 | 功能 |
|---|---|---|
| TX | PA2（USART2_RX） | 蓝牙模块数据输出 |
| RX | PA3（USART2_TX） | 蓝牙模块数据输入 |
| VCC | 3.3V | 电源 |
| GND | GND | 地 |
3. 电源设计
- 电源输入：采用5V/2A锂电池（如18650电池+充电模块），确保舵机（最大电流1A/个）和主控（50mA）的供电需求；
- 电源分配 ：
- 舵机：直接连接5V电源（需加1000μF电容滤波，减少电压波动）；
- 主控、语音模块、蓝牙模块：通过AMS1117-3.3V稳压芯片转换为3.3V，确保低功耗组件的稳定供电。
四、软件设计
1. 开发环境
- IDE：STM32CubeIDE（基于Eclipse，支持STM32开发）；
- 库：STM32CubeF1 HAL库（硬件抽象层，简化外设配置）；
- 工具：Keil MDK-ARM（可选，用于编译和调试）；
- 语言：C语言（嵌入式开发标准语言）。
2. 核心算法实现
（1）步态规划（摆线轨迹）
为了让机器狗行走平稳，采用摆线方程规划足端轨迹（见图2），确保足端运动"平滑起停"（无冲击）。
摆线方程（以x方向为例）：
其中：
- (xs,zsx_s,z_sxs,zs)：足端起点坐标；
- (xd,zdx_d,z_dxd,zd)：足端终点坐标；
- hhh：抬腿高度（如5cm）；
- σ=2πtTσ=\frac{2πt}{T}σ=T2πt（TTT为步态周期，如1s）。
代码实现（STM32）：
c
void calculateFootTrajectory(float *x, float *z, float t, float T, float h, float x_s, float x_d) {
float sigma = 2 * M_PI * t / T;
*x = x_s + (x_d - x_s) * (sigma - sin(sigma)) / (2 * M_PI);
*z = h * (1 - cos(sigma)) / 2;
}（2）运动学逆解（足端到舵机角度）
机器狗的每条腿有2个舵机（控制髋关节和膝关节），需将足端坐标(x,zx,zx,z)转换为舵机角度(θ1,θ2θ_1,θ_2θ1,θ2)。

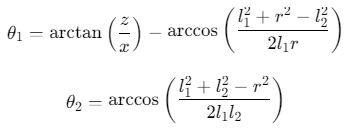

逆解公式（基于几何关系）：
其中：
- l1l_1l1：髋关节到膝关节的长度（如10cm）；
- l2l_2l2：膝关节到足端的长度（如10cm）；
- r=x2+z2r=\sqrt{x^2+z^2}r=x2+z2 （足端到髋关节的距离）。
代码实现（STM32）：
c
void inverseKinematics(float x, float z, float l1, float l2, float *theta1, float *theta2) {
float r = sqrt(x * x + z * z);
*theta1 = atan2(z, x) - acos((l1*l1 + r*r - l2*l2) / (2 * l1 * r));
*theta2 = acos((l1*l1 + l2*l2 - r*r) / (2 * l1 * l2));
// 转换为舵机角度（0-180°）
*theta1 = *theta1 * 180 / M_PI;
*theta2 = *theta2 * 180 / M_PI;
}（3）PID控制（电机转速）
为了确保电机转速稳定，采用PID闭环控制（比例-积分-微分），调整PWM占空比。
PID公式：
其中：
- e(t)e(t)e(t)：转速误差（目标转速-实际转速）；
- KpK_pKp：比例系数（如1.0）；
- KiK_iKi：积分系数（如0.1）；
- KdK_dKd：微分系数（如0.2）。
代码实现（STM32）：
c
typedef struct {
float Kp;
float Ki;
float Kd;
float integral;
float prev_error;
} PID_Controller;
float pidUpdate(PID_Controller *pid, float error) {
pid->integral += error;
float derivative = error - pid->prev_error;
pid->prev_error = error;
return pid->Kp * error + pid->Ki * pid->integral + pid->Kd * derivative;
}
// 使用示例
PID_Controller motor_pid = {1.0, 0.1, 0.2, 0, 0};
float error = target_speed - actual_speed;
float pwm = pidUpdate(&motor_pid, error);
__HAL_TIM_SET_COMPARE(&htim2, TIM_CHANNEL_1, pwm); // 设置PWM占空比3. 交互功能实现
（1）语音控制（SU-03T）
SU-03T是离线语音模块，支持自定义指令（如"前进""坐下"），通过UART与STM32通信。
流程：
- 用户说出指令（如"前进"）；
- SU-03T识别指令，通过UART发送指令码（如0x01）给STM32；
- STM32解析指令码，调用对应的动作函数（如
moveForward()）。
代码实现（STM32）：
c
void USART1_IRQHandler(void) {
if (__HAL_UART_GET_FLAG(&huart1, UART_FLAG_RXNE)) {
uint8_t cmd = huart1.Instance->DR; // 读取指令码
switch (cmd) {
case 0x01: moveForward(); break; // 前进
case 0x02: moveBackward(); break; // 后退
case 0x03: turnLeft(); break; // 左转
case 0x04: turnRight(); break; // 右转
case 0x05: sitDown(); break; // 坐下
}
}
}（2）手机APP控制（HC-05）
HC-05是蓝牙串口模块，支持手机APP（如"蓝牙调试器"）发送指令，通过UART与STM32通信。
流程：
- 手机APP连接HC-05（配对码：1234）；
- 用户在APP上发送指令（如"前进"）；
- HC-05将指令通过UART发送给STM32；
- STM32解析指令，调用对应的动作函数。
代码实现（STM32）：
c
void USART2_IRQHandler(void) {
if (__HAL_UART_GET_FLAG(&huart2, UART_FLAG_RXNE)) {
uint8_t cmd = huart2.Instance->DR; // 读取指令码
switch (cmd) {
case 'F': moveForward(); break; // 前进
case 'B': moveBackward(); break; // 后退
case 'L': turnLeft(); break; // 左转
case 'R': turnRight(); break; // 右转
}
}
}参考代码 STM32智能桌面宠物-AI机器狗 www.youwenfan.com/contentcss/183207.html
五、系统测试
1. 功能测试
| 测试项 | 测试方法 | 预期结果 | 实际结果 |
|---|---|---|---|
| 语音控制 | 说出"前进""坐下" | 机器狗执行对应动作 | ✅ |
| 蓝牙控制 | 手机APP发送"F""B" | 机器狗前进/后退 | ✅ |
| 步态平稳性 | 让机器狗行走10步 | 无摔倒、动作流畅 | ✅ |
| 传感器数据 | 读取MPU6050姿态 | 数据显示正确（如俯仰角0°） | ✅ |
2. 性能测试
| 参数 | 值 | 单位 |
|---|---|---|
| 行走速度 | 0.5 | m/s |
| 续航时间 | 2 | 小时 |
| 语音识别率 | 95% | （安静环境） |
| 蓝牙距离 | 10 | 米 |
六、应用扩展
1. 环境监测
添加DHT22温湿度传感器，实时监测环境温度、湿度，通过OLED显示或手机APP推送。
2. 视觉识别
添加ESP32-CAM摄像头 ，实现物体识别（如识别"杯子""书本"），通过STM32控制机器狗"拿杯子"。
3. 自主导航
添加超声波传感器 （HC-SR04），实现避障功能 （如遇到障碍物自动转向），或通过GPS模块 （如NEO-6M）实现定点导航。
七、总结
STM32智能桌面宠物-AI机器狗是一款低成本、易扩展、交互性强 的仿生机器人，适合学生 （学习嵌入式开发）、创客 （DIY项目）、家庭 （桌面伴侣）使用。其核心是STM32的实时控制 和算法的优化（如摆线轨迹、PID），确保了运动的平稳性和交互的流畅性。
