在基于 Xilinx Zynq/ZynqMP 系列芯片的嵌入式 Linux 开发中， Vivado 硬件地址分配 与 PetaLinux 系统配置 是新手最容易踩坑的两个环节。很多时候，系统起不来、DMA 传不了数据、或者内核直接 Panic崩溃，罪魁祸首都在于这几个关键配置没有搞清楚。

本文将结合实际开发经验，盘点 PetaLinux petalinux-config 中的核心避坑选项，并深度剖析 Vivado Address Editor 中经常让人困惑的 DMA 地址映射逻辑。

一、 PetaLinux 核心配置盘点 (petalinux-config)

在 PetaLinux 工程中输入 petalinux-config 进入顶层配置界面。面对眼花缭乱的菜单，我们只需要死磕以下几个最核心的配置：

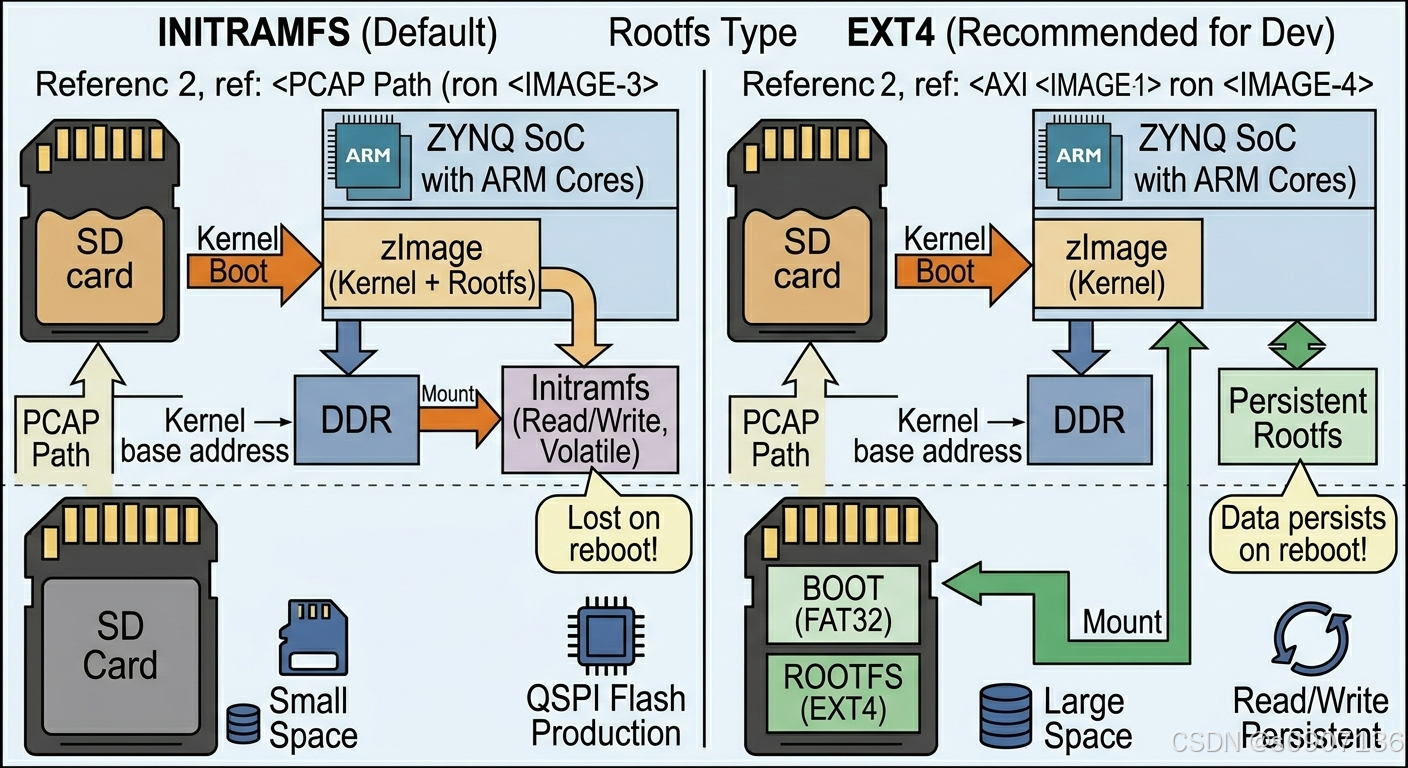

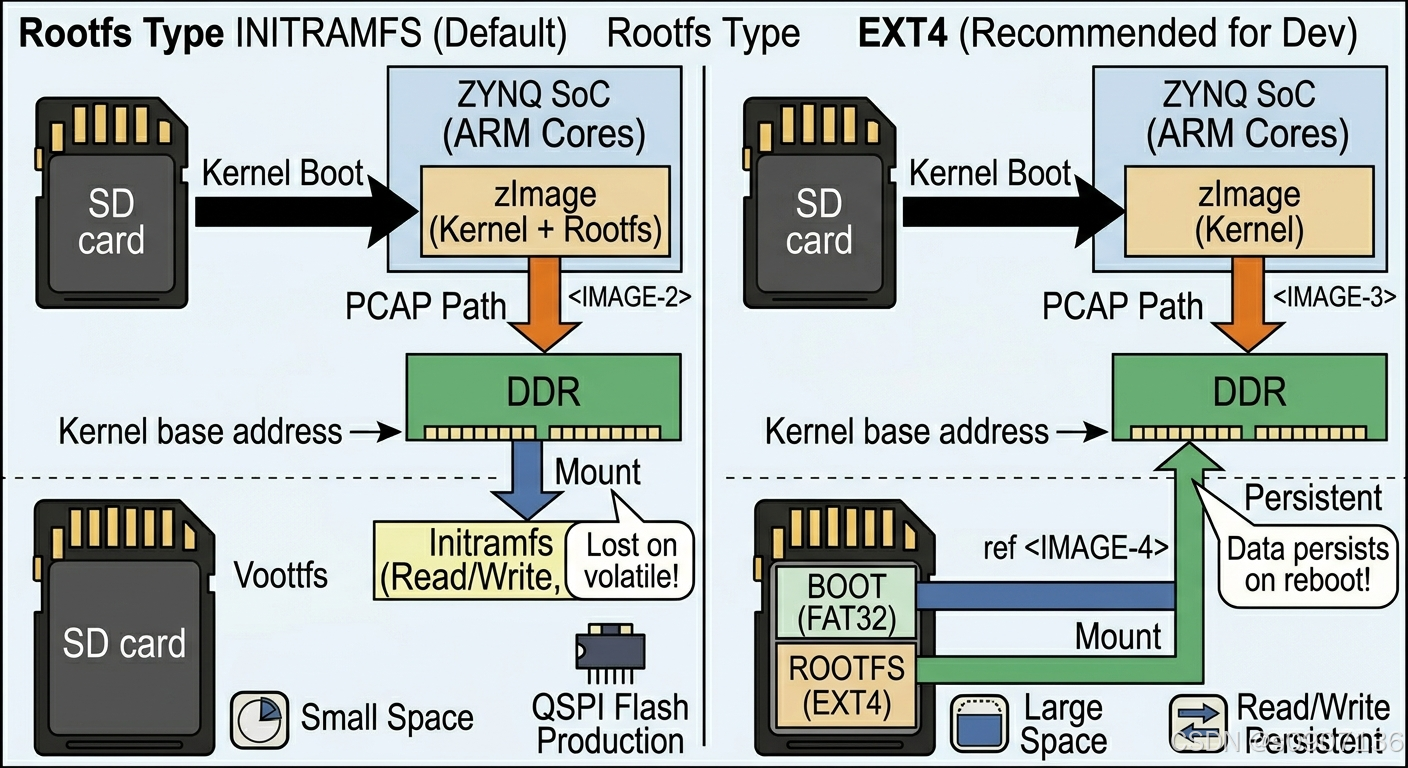

1. 根文件系统去哪儿了？(Rootfs Type)

路径： Image Packaging Configuration ---> Root filesystem type

这是决定系统如何运行的命脉：

INITRAMFS (默认): 根文件系统打包在内存中运行。优点是启动快、断电不坏；缺点是重启后所有修改（新建的文件、装的软件）全部丢失，且不能太大。适合 QSPI Flash 量产固化。
EXT4: 根文件系统放在 SD 卡或 eMMC 的 EXT4 分区。优点是空间大、重启数据不丢失，非常适合开发阶段安装各类依赖库（如 OpenCV、ROS）。

2. 拒绝卡死：配置静态 IP

如果你的开发板是通过网线直连电脑（没有路由器分配 IP），系统启动时会在 Waiting for eth0 to get IP... 卡住很久。强烈建议在编译前固化静态 IP：
路径： Subsystem AUTO Hardware Settings ---> Ethernet Settings ---> Primary Ethernet

取消勾选 [*] Obtain IP address automatically。
在下方填入 Static IP address (如 192.168.1.10) 和掩码 (255.255.255.0)。

💡 避坑提示： 电脑端的有线网卡也必须手动设置为同网段（如 192.168.1.100），否则双方无法 Ping 通！

3. 神秘的 Kernel Base Address

在 u-boot Configuration 等菜单中，会看到 Kernel base address。这指的是 Linux 内核被 U-Boot 加载到物理内存的起始位置。

普通开发者： 保持默认（如 0x0 或偏移量），绝对不要乱改 ，改错直接导致系统在 Starting kernel... 后死机。
AMP 异构开发者： 需要配合 Memory Settings 里的 System memory size，手动切分内存。比如 1GB 内存，限制 Linux 只用前 768MB，剩下的留给 CPU1 跑裸机程序。

二、 Vivado Address Editor 深度解析：你真的懂地址映射吗？

在配置带有 DMA 的 Zynq 系统时，很多初学者面对 Vivado 的 Address Editor（地址编辑器）会产生巨大的疑惑。

下面以一个 1GB DDR (8Gbit) + PL端 DMA 的经典架构为例，看看里面藏着哪些致命的坑。

🚨 致命错误：DMA 只能搬运 4K 数据？

如果你直接使用 Vivado 的 Run Connection Automation（自动连线），请务必检查 Address Editor！

在下图中，axi_dma_0 (DMA) 访问 processing_system7_0 (PS端 DDR) 的地址范围（Range）默认居然是 4K ！

后果： 硬件上只允许 DMA 访问 DDR 的前 4096 个字节！当你在 Linux 中让 DMA 把数据搬运到内存深处（如 0x1000_0000）时，DMA 会直接报 DECERR（越界错误），数据根本传不过去。
✅ 正确做法： 点击 4K，在下拉菜单中根据你的实际 DDR 容量，将其修改为 1G（或 512M 等）。

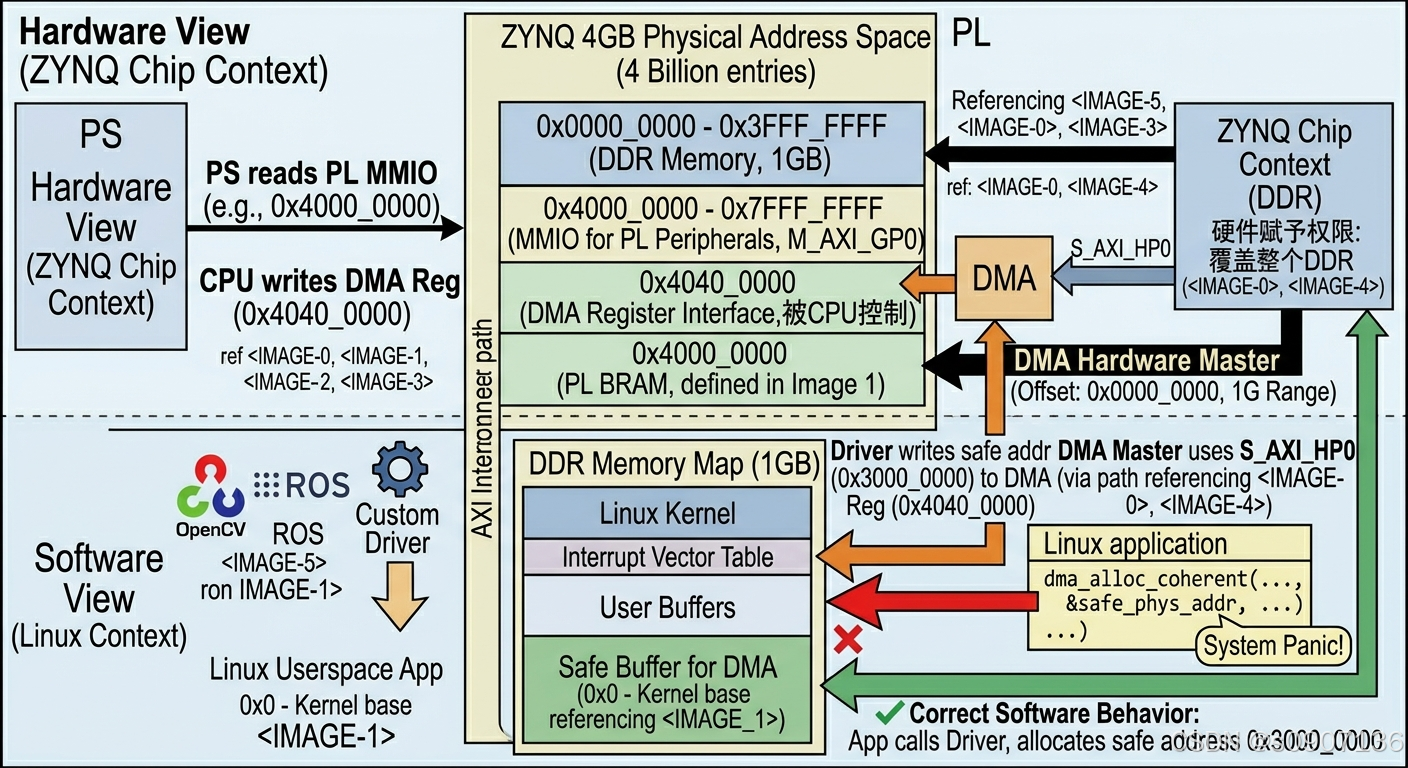

🤔 灵魂拷问 1：外设地址为何大于 DDR 容量？

疑问： 我的 DDR 只有 1GB (8Gbit)，为什么图里 PS 访问 PL 端的 BRAM 和 DMA 控制器，地址被分配到了 0x4000_0000（1GB边界）甚至更高？这不是超范围了吗？

解答：这涉及到 CPU 地址空间（Address Space）与物理内存（Memory Size）的区别。

Zynq 内部的 ARM Cortex-A9 拥有 4GB 的物理寻址空间 （0x0000_0000 ~ 0xFFFF_FFFF），这就像是一座拥有 40 亿个门牌号的城市。Xilinx 在硬件底层做好了城市规划：

0x0 ~ 0x3FFF_FFFF (前1GB)： 专门留给你的 DDR 内存条。
0x4000_0000 ~ 0x7FFF_FFFF： 这叫 MMIO（内存映射 I/O），是 PS 访问 PL 端外设的专用通道（M_AXI_GP0 接口）。

所以，PL 端的外设根本不占用 DDR 内存！它们被分配在 0x4000_0000 之后是完全合法的硬件寻址协议。CPU 往这个地址写数据，芯片内部的路由器会自动把数据发往 FPGA 逻辑，而不是发往 DDR。

🤔 灵魂拷问 2：DMA 访问 DDR，地址到底该不该从 0 开始？

疑问： 既然 DMA 访问 DDR 的基地址是从 0x0000_0000 开始的，那我如果让 DMA 往 0 地址写数据，岂不是会把底层的 Linux 操作系统给覆盖掉导致内核崩溃？

解答：千万不要混淆"硬件权限"与"软件行为"！

在这里，我们要认清 DMA 的"双重身份"：

作为从机（被 CPU 控制）： CPU 通过 0x4040_0000（前门）往 DMA 的寄存器里写命令。
作为主机（主动往 DDR 写数据）： DMA 此时和 CPU 一样，拥有对整块 DDR 的访问视角。在硬件地图上，DDR 的物理起点永远是 0x0000_0000。因此，在 Vivado 中配置 DMA 到 PS 的 Offset Address 必须是 0x0000_0000 。这句话的意思是：在硬件层面上，赋予 DMA 访问整个 DDR 的最高权限 。

⚠️ 软件避坑指南：

硬件上允许从 0 开始，但不代表你写代码时可以传 0 地址给 DMA！

在 Linux 驱动或裸机 C 代码中，你绝对不能让 DMA 去操作 0x0000_0000（那里存着中断向量表和 Linux Kernel）。

正确的软件开发流程：

在 Linux 中调用 dma_alloc_coherent() 动态申请一块安全的物理内存（比如操作系统分配了 0x3000_0000 给你）。
将 0x3000_0000 这个安全地址写入 DMA 的目的地址寄存器。
DMA 启动后，会精准地将数据搬运到安全区，系统安然无恙。

总结

开发阶段多用 EXT4 Rootfs ，直连电脑务必配置 静态 IP。
Vivado 中凡是涉及 DMA 访问 PS 的，必须检查 Range 是否覆盖了 DDR 容量。
PS 访问外设用 MMIO（如 0x4000_0000） ，DMA 硬件访问 DDR 起点永远是 0x0。
硬件给的是权限范围 ，软件代码传的必须是安全地址。

理清这几个概念，你的 Zynq/PetaLinux 开发之路将减少 80% 的莫名其妙的玄学 Bug！
