Vek385评估板（一）：EDF成功烧录启动及一些问题

目录

• 吐槽：
• 进入正文
• 一、问题&解决：
• 二、烧录&启动
• • [2.1 进入U-BOOT](#2.1 进入U-BOOT)
  • [2.2 选择系统](#2.2 选择系统)
  • 2.3查看系统分区
  • [2.4 烧录UFS](#2.4 烧录UFS)
  • [2.5 成功启动](#2.5 成功启动)
• 三、功能测试
• 四、总结
• 五、附录

吐槽：

文章开始之前，想吐槽一下Xilinx的教程，如果你想构建一个Xilinx官方的程序，比如EDF，你需要看十几篇文章，才能做好这件事。真的相当无语！！！！😓😓😓😓😓😓😓

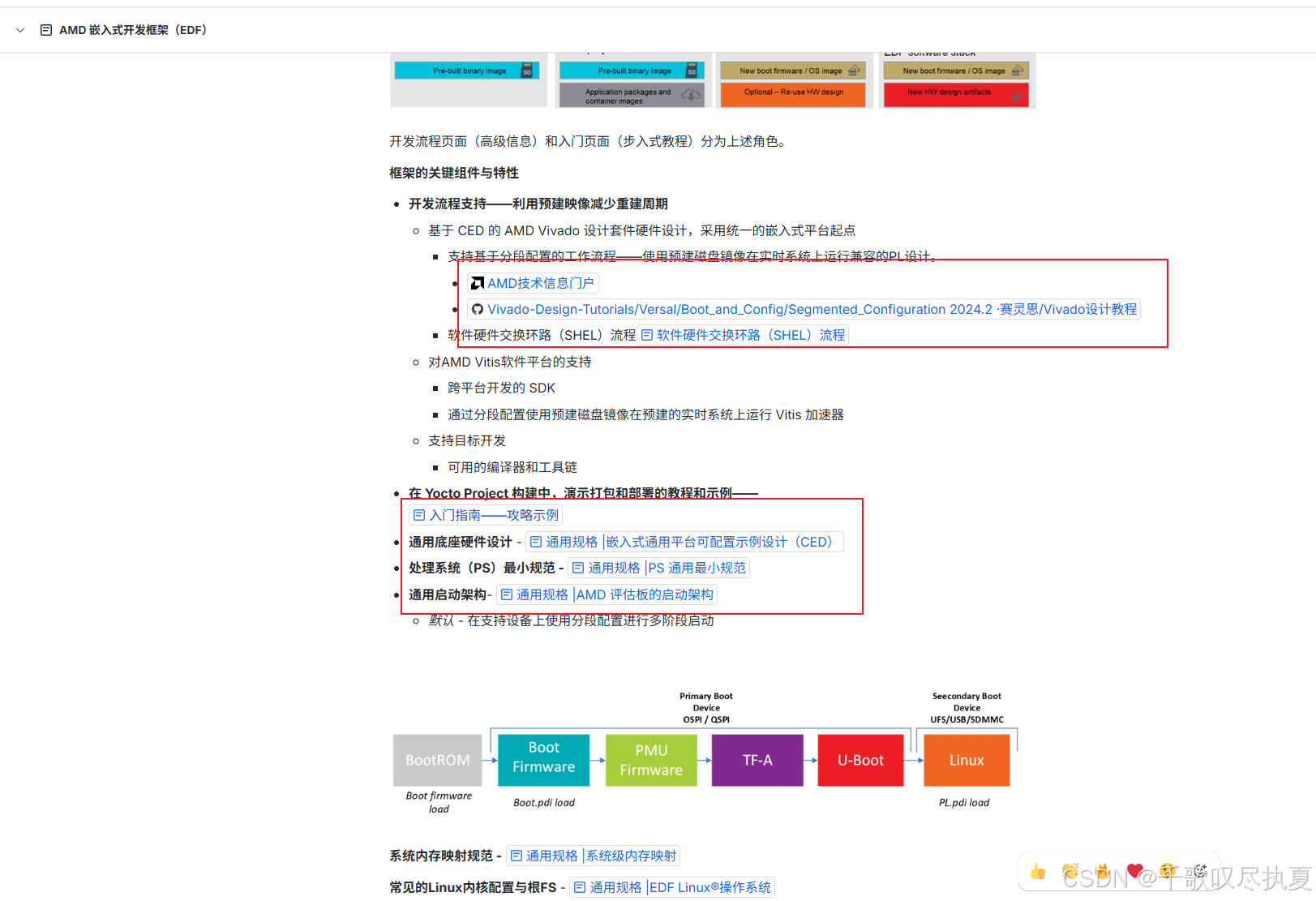

一段话里面套了一个链接，链接里面又套了一个链接，从论坛去到Github，再去到官网下载中心，Github里面又能套几个链接！！！！😓😓😓😓😓😓😓

诶，不是哥们，你是怕我被AI替代了吗？？？？💩 💩 💩 💩 💩

还有就是，文件给了，不全给，非要你自己单独构建一点东西，你都做了，就不能把这件事做好吗？给BIN文件，就不给PDI文件。文件这里放一点，那里放一点，不能统一放一起吗？😓😓😓😓😓😓😓

然后就是网上一些文章，故意这里却一点，那里却一点，让你根本构建不起来，只能邮箱问他们，然后就是商务上的事情。😓😓😓😓

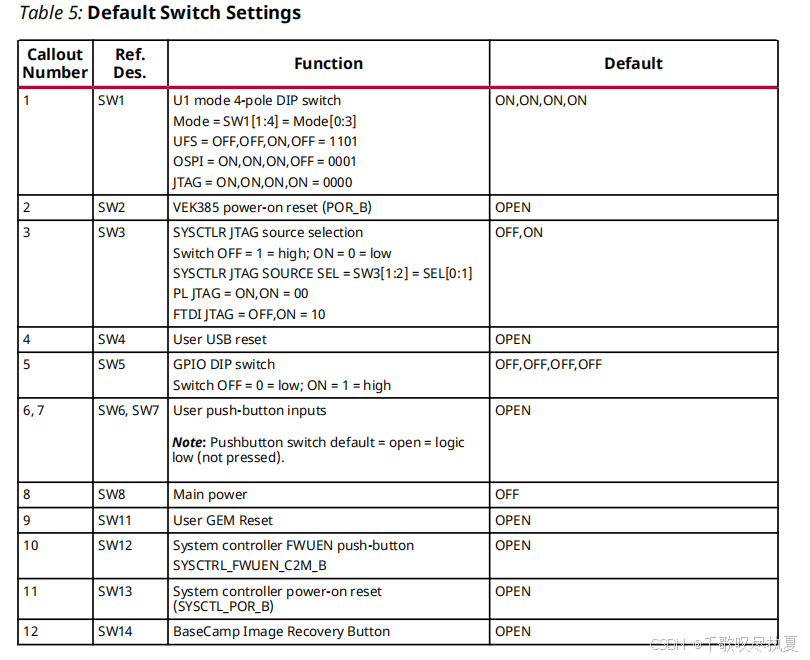

比如文章中的，SD卡启动，VEK385理论上没有SD卡启动模式，除非自己设置了后门。SD卡烧录都是双重引导，即SC启动+versal OSPI+SD卡+UFS烧录，这是我亲测有效流程。SW1即启动模式，目前就UFS,OSPI,JTAG。

进入正文

硬件概览：

板子型号：Vek385 revb

器件型号：xc2ve3858-ssva2112-2MP-e-S

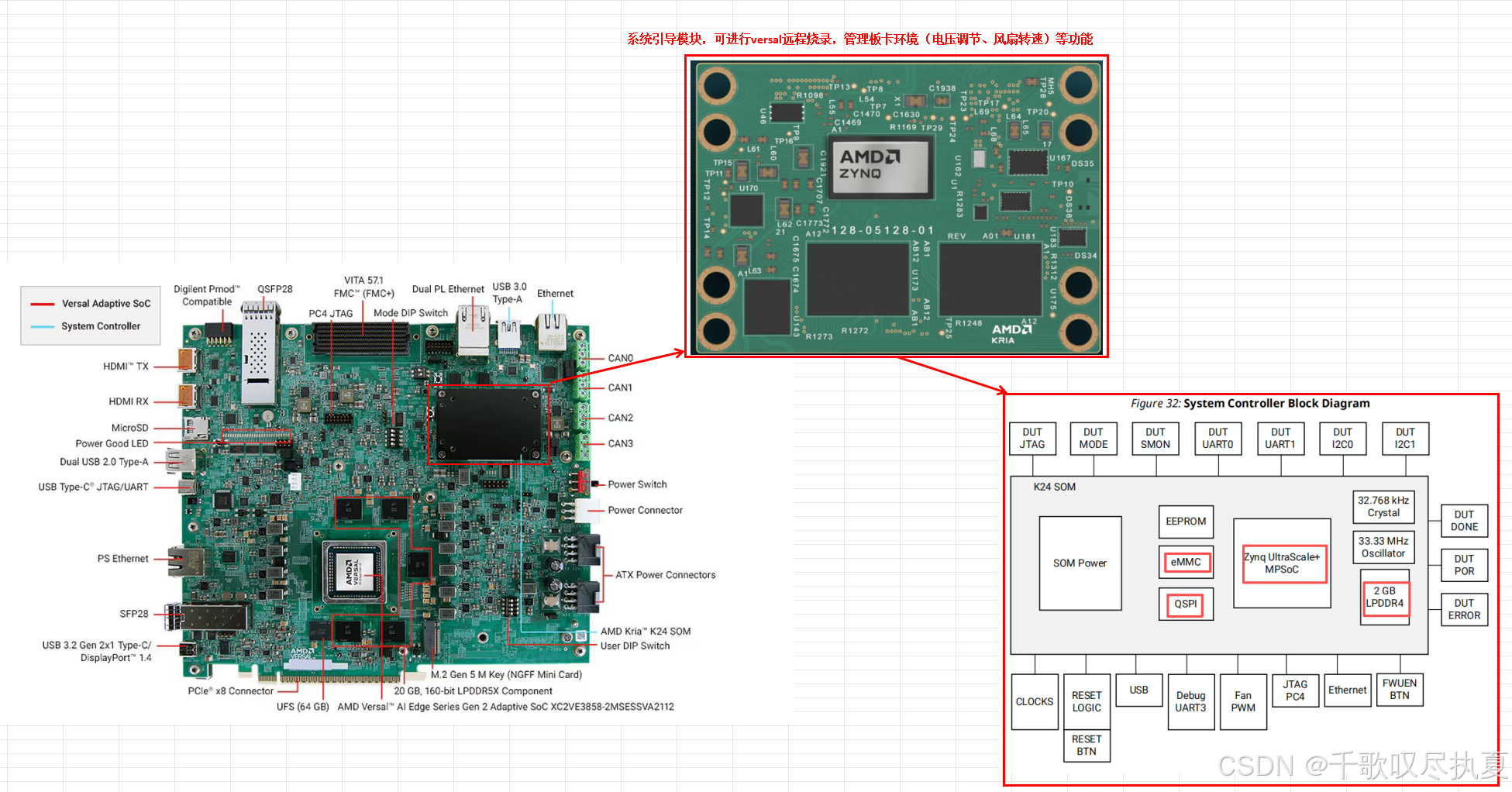

其他的，自己看图。
本文章所有文件及log，会打包放到文末，都是官方文件不涉密，只不过归类梳理了。
2026-4-22：文件和log还没梳理，放到下篇文章一起。

一、问题&解决：

先说我遇到的问题，因为xilinx文章及教程太多，冗余想前面吐槽的那样，导致整个启动流程顺序，细节都很模糊。

初期遇到的问题，在xilinx论坛和FAE交流了，但是没得到结果，可以点进去看看是什么问题。

https://adaptivesupport.amd.com/s/question/0D5Pd00001SjbXRKAZ/vek385-启动-login-incorrect

这里做一下问题顺序：下一节再讲一下完整启动流程。
1、硬件连接好后，上电后，SC PS串口进不到系统，一直显示用户密码出错。

原因：这个是SC系统，XILINX没有开放

很操蛋的是：我看了官方这个教学视频，就是从SC这个串口进的，并且登录用户名，导致我在这个问题折腾了3天，官方FAE也不说，就是扯东扯西，我估计他就是自己也不明白😓😓😓😓，不过也让我完整了解了整套烧录启动逻辑。😅😅😅😅

毒攻略：这就是那个教学视频，一模一样按视频操作就是不行。

vod.amd.com/video/20251121/883a50fa47f4454cad4fae261960ff4f/55555555339p5pp85556n465os37530n_e7c0067dc50e4eb3affecd74fdc8a906.mp4

---

20260422更新：

重新研究了一下，他这个网页登录及IP显示，有2种方式：

第一种，论坛交流的，用路由器/交换机连接网线，这样能自动显示IP（因为电脑没有DHCP服务），单独交换机不行，需要路由器的输入，因为交换机没办法分配DHCP；

第二种就是视频里面的，用户名密码登录后，电脑和SC一起设置IP地址。（但人家不开放密码）

所以大概率就第一种能成功，因为我后面2.4小节成功了，自己买的路由器就退货了，没试。😅😅

---

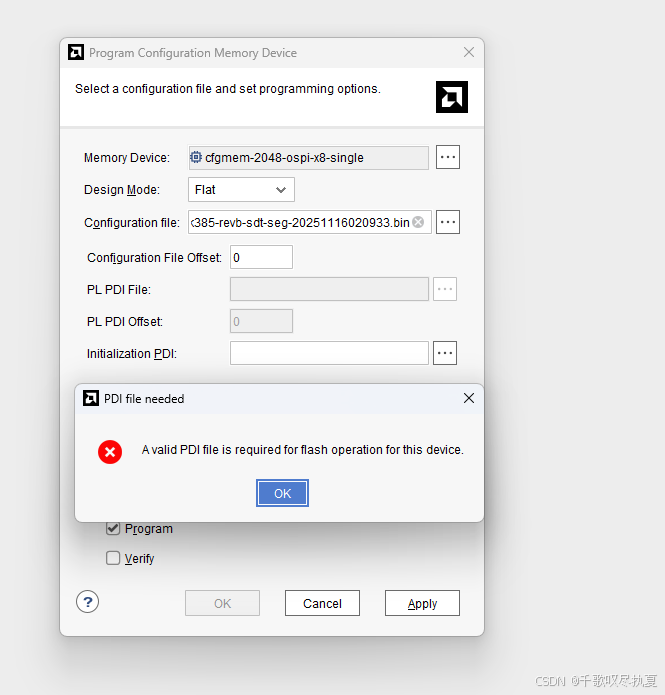

2、官方给的OSPI启动码流只有BIN，没有PDI，versal架构是，你没有PDI文件，在vivado烧录不进去的。

原因：官方说了，自己创建一个带CPIS的随机PDI，就是自己随便搞，有CPIS就行。你说操蛋吧，他给都给了，就是不给全。😓😓😓

PDI文件，可以在文末压缩包找。

XSDB TCL理论上可以烧录，但是我烧录没成功，有空我再debug一下试试。（20260421待debug）

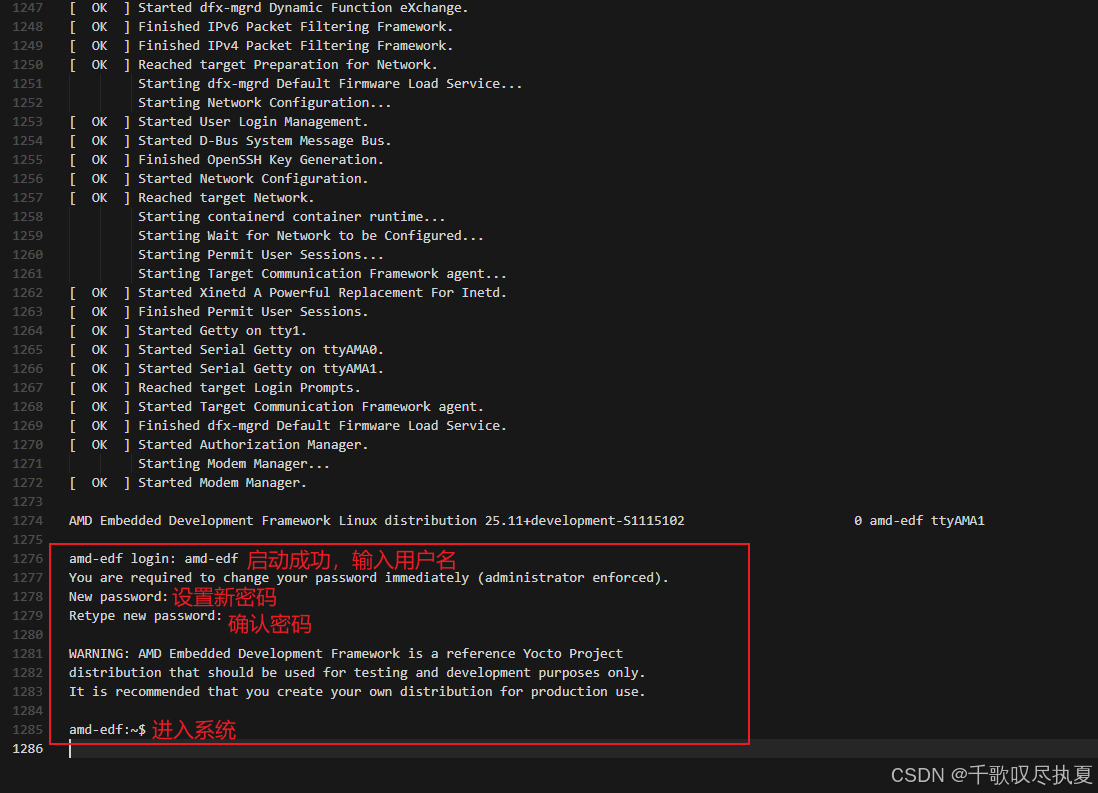

这一步烧录完，你就可以在versal端进入系统（SD卡的Linux，可以用户+设置新密码，但不是视频里面那套。）

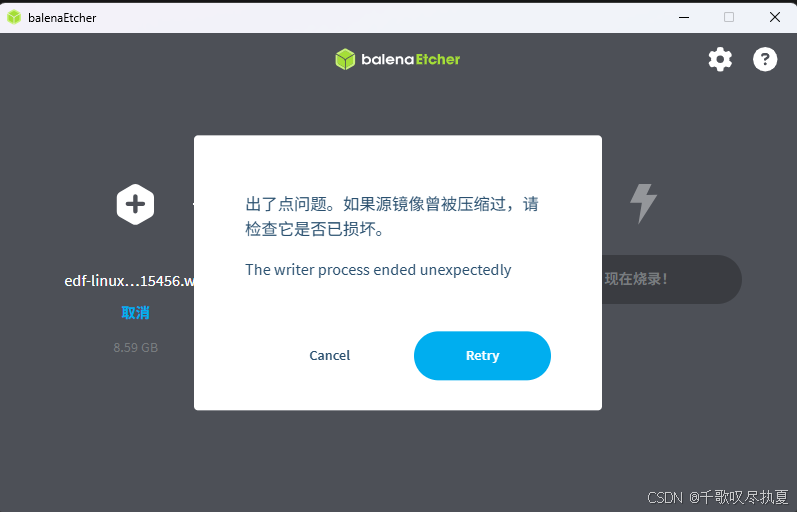

3、官方给的SD卡镜像文件，不要按他说的，通过 balenaEtcher 直接烧录，要解压一下，不然会报错。

edf-linux-disk-image-amd-cortexa78-mali-common.rootfs-20251116015456.wic.xz

解压成：

edf-linux-disk-image-amd-cortexa78-mali-common.rootfs-20251116015456.wic

再烧录这个解压后的文件进去。

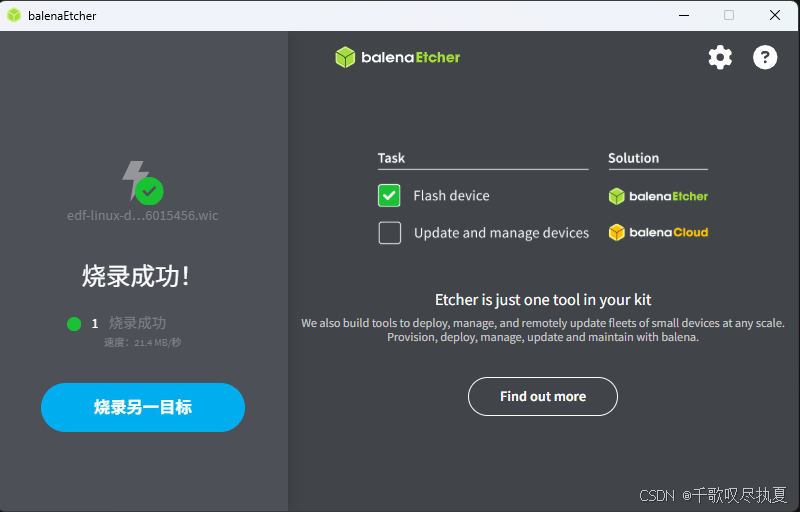

报警：

成功：

4、文件很乱，下载地方很多，需要结合需要查找。

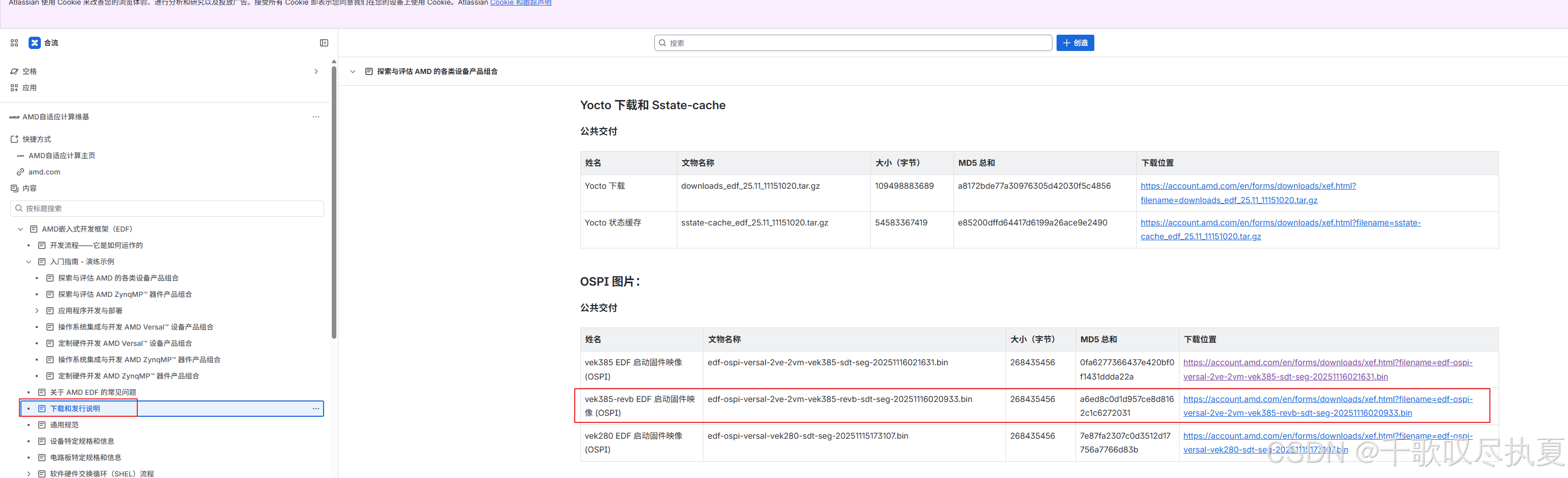

A、Versal OSPI BIN文件：

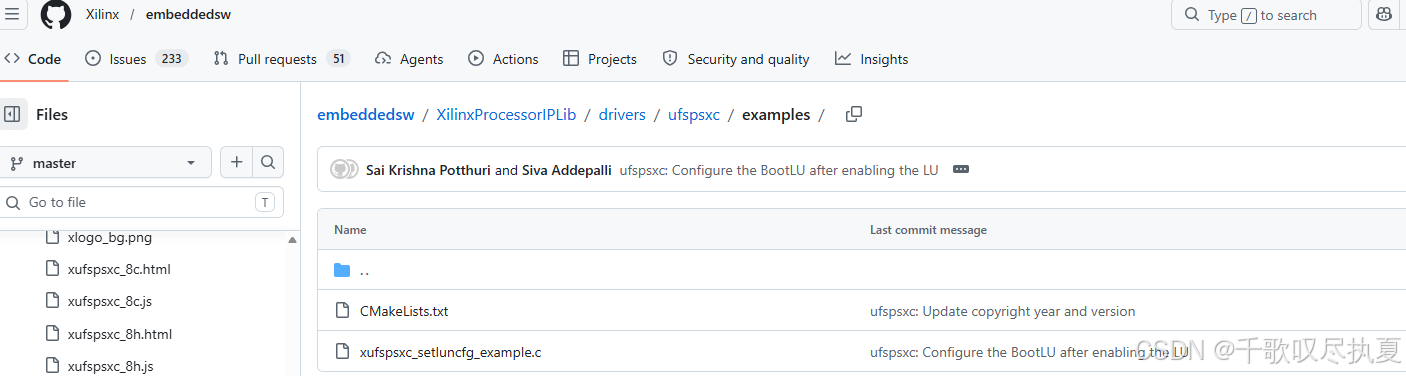

https://xilinx-wiki.atlassian.net/wiki/spaces/A/pages/3250586438/Downloads+and+Release+Notes

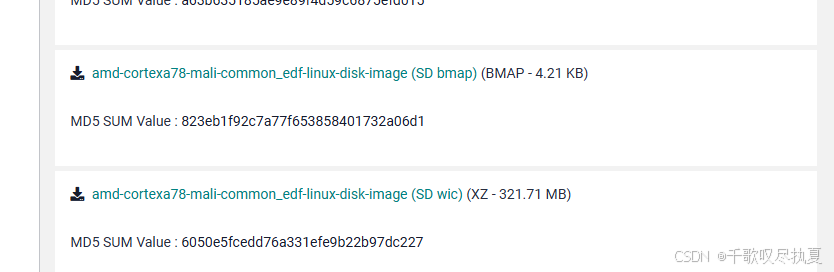

B、SD卡 WIC镜像：烧录的时候用wic，参考问题3。bmap复制到烧录后的U盘里面，跟Image文件同级即可。

https://www.xilinx.com/support/download/index.html/content/xilinx/en/downloadNav/embedded-design-tools.html

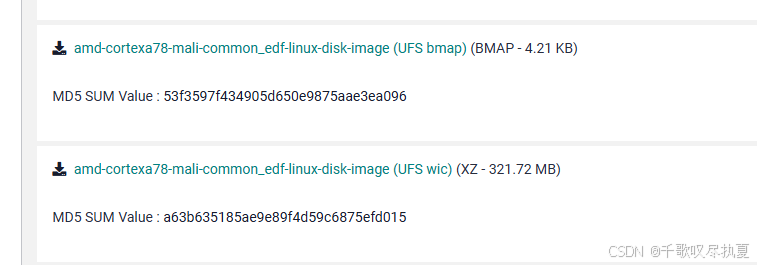

UFS镜像：

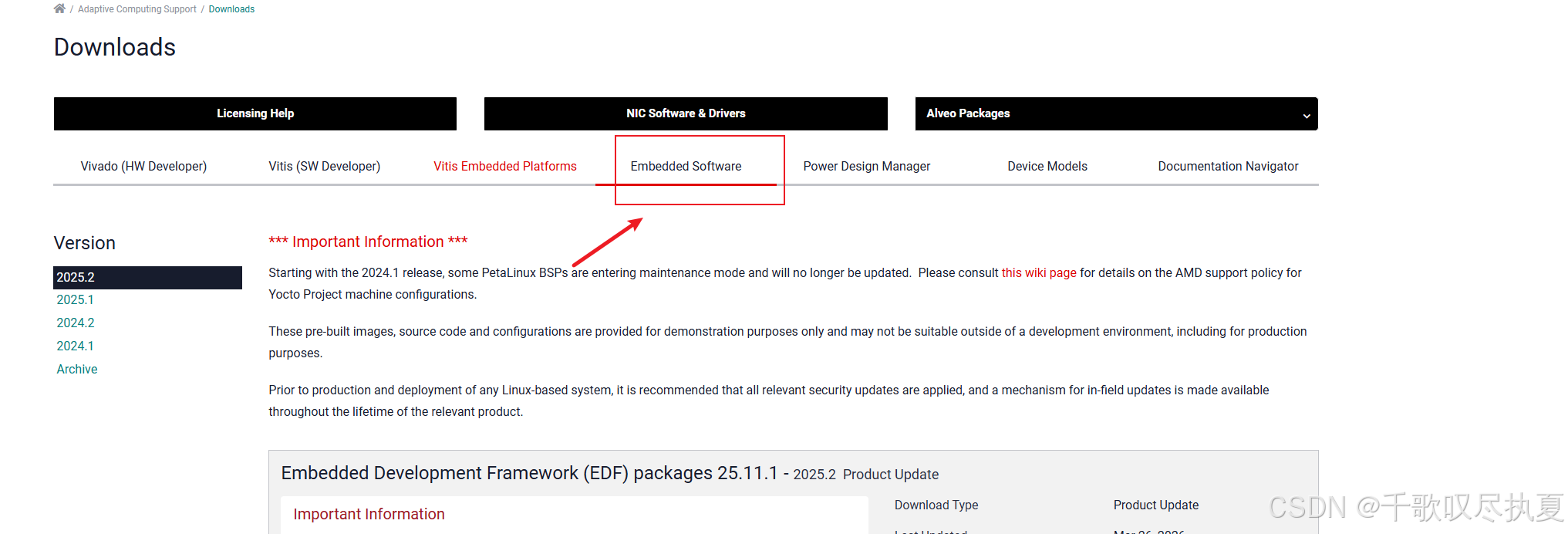

找不到的，在平时下载Vivado的这个地方：

二、烧录&启动

2.1 进入U-BOOT

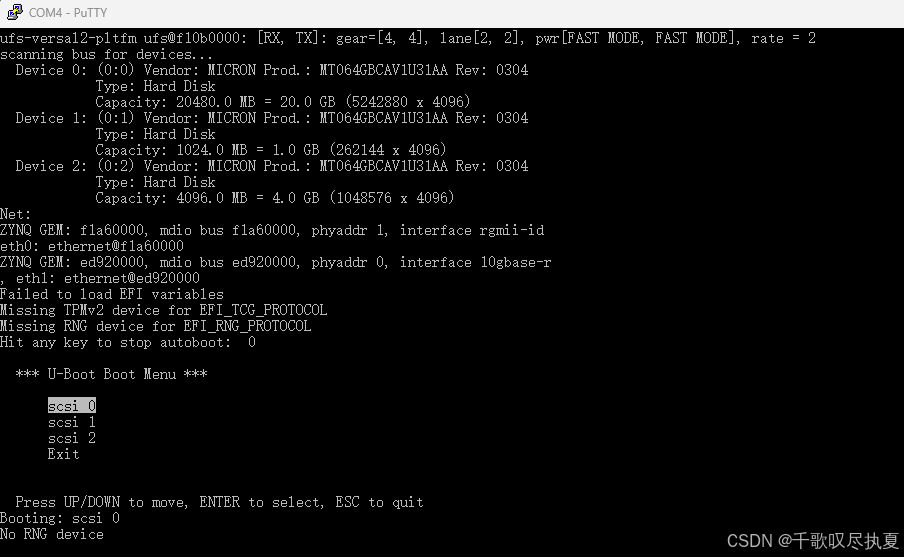

设备管理器查串口号，先第一个串口登录putty，上电后，默认串口（3秒后自动选择uart0）

2.2 选择系统

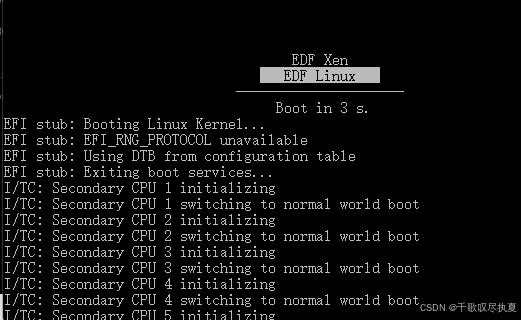

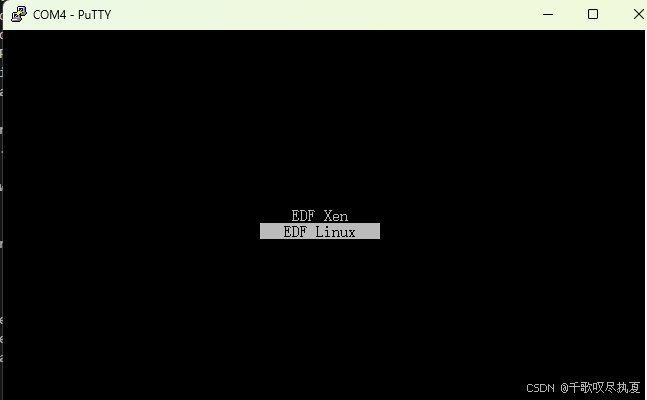

然后到登录界面选EDF Linux

2.3查看系统分区

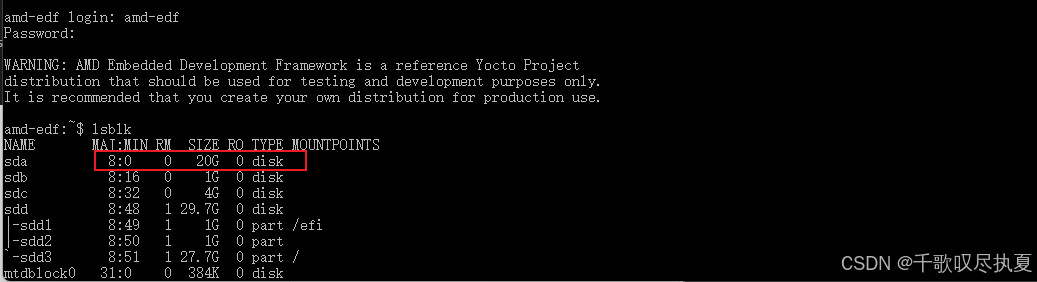

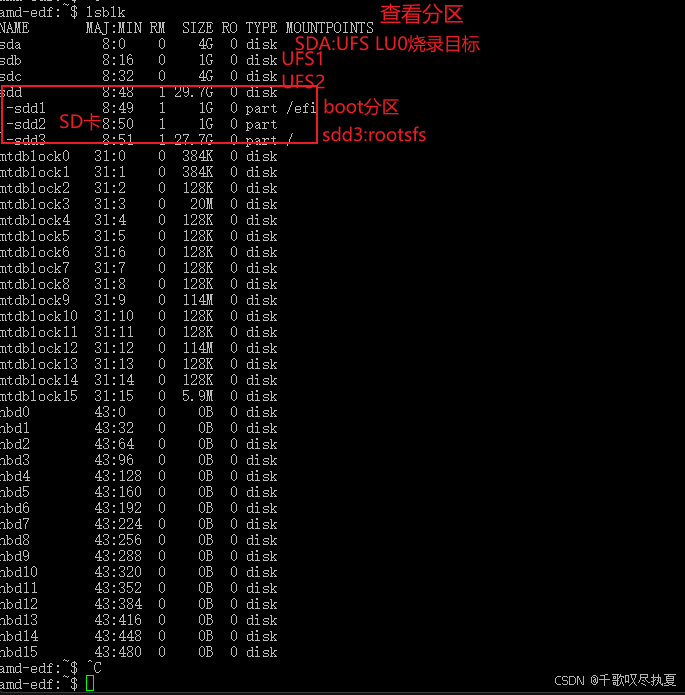

2.4 烧录UFS

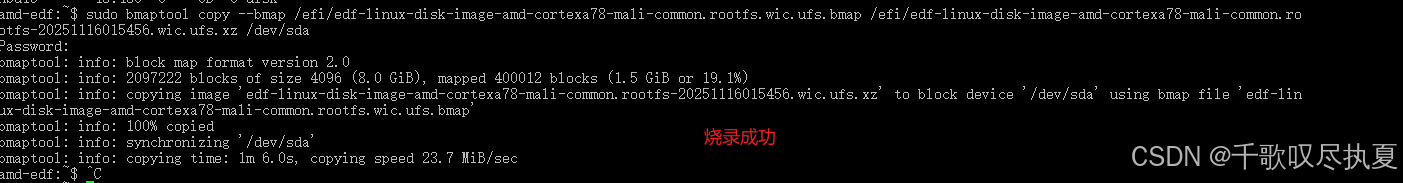

指令：sudo bmaptool copy --bmap /efi/edf-linux-disk-image-amd-cortexa78-mali-common.rootfs.wic.ufs.bmap /efi/edf-linux-disk-image-amd-cortexa78-mali-common.rootfs-20251116015456.wic.ufs.xz /dev/sda

我的bmap被我删掉了日期，名称太长了，你们指令可以自己加回去。

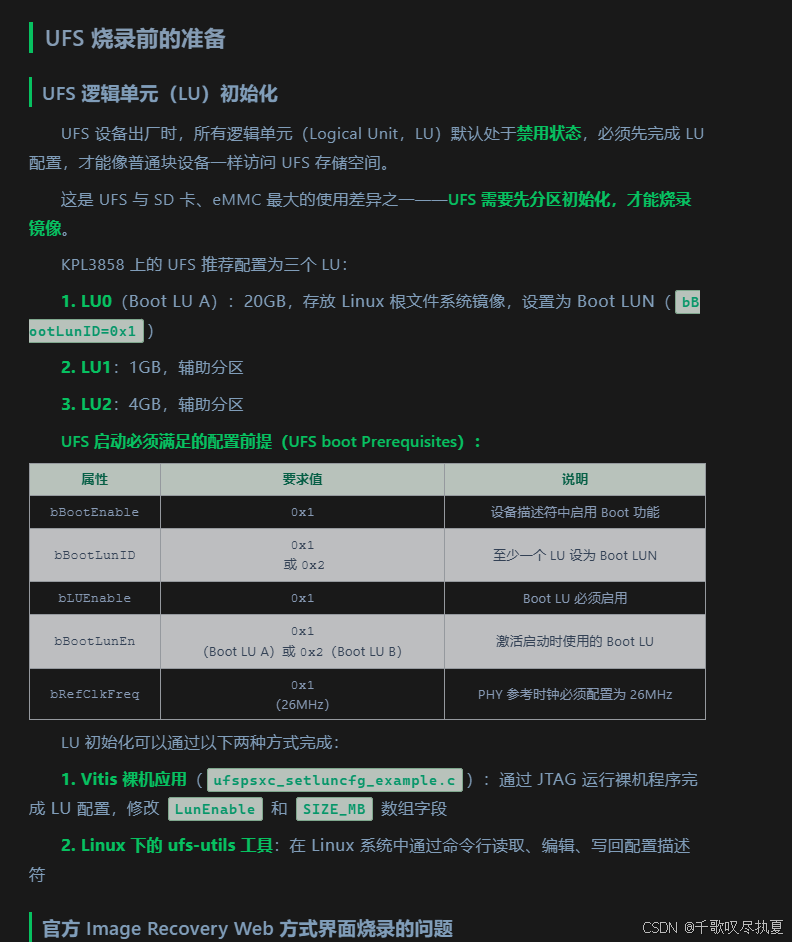

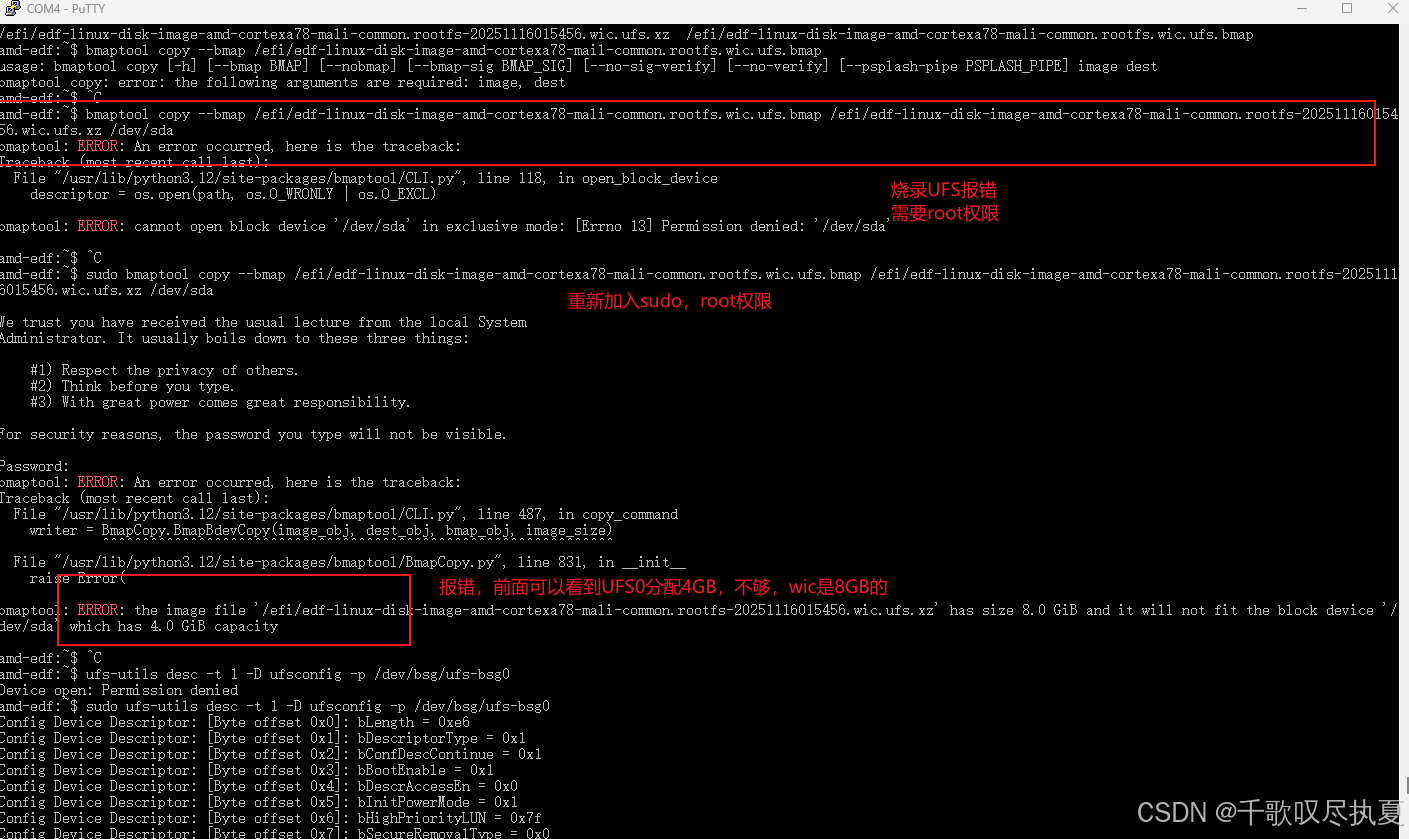

烧录UFS会报错，因为初始系统设置的UFS0是4GB，但是wic是8GB，所以需要修改UFS0大小：

读取配置信息
ufs-utils desc -t 1 -D ufsconfig -p /dev/bsg/ufs-bsg0
sudo xxd ufsconfig | head -30
设置
printf '\x14' | sudo dd of=ufsconfig bs=1 seek=28 count=1 conv=notrunc
读取新配置
xxd ufsconfig | head -5
写回保存
sudo ufs-utils desc -t 1 -w ufsconfig -p /dev/bsg/ufs-bsg0

完整过程log：

amd-edf:~$ sudo ufs-utils desc -t 1 -D ufsconfig -p /dev/bsg/ufs-bsg0
Config Device Descriptor: [Byte offset 0x0]: bLength = 0xe6
Config Device Descriptor: [Byte offset 0x1]: bDescriptorType = 0x1
Config Device Descriptor: [Byte offset 0x2]: bConfDescContinue = 0x1
Config Device Descriptor: [Byte offset 0x3]: bBootEnable = 0x1
Config Device Descriptor: [Byte offset 0x4]: bDescrAccessEn = 0x0
Config Device Descriptor: [Byte offset 0x5]: bInitPowerMode = 0x1
Config Device Descriptor: [Byte offset 0x6]: bHighPriorityLUN = 0x7f
Config Device Descriptor: [Byte offset 0x7]: bSecureRemovalType = 0x0
Config Device Descriptor: [Byte offset 0x8]: bInitActiveICCLevel = 0x0
Config Device Descriptor: [Byte offset 0x9]: wPeriodicRTCUpdate = 0x0
Config Device Descriptor: [Byte offset 0xb]: bHPBControl = 0x1
Config Device Descriptor: [Byte offset 0xc]: bRPMBRegionEnable = 0x0
Config Device Descriptor: [Byte offset 0xd]: bRPMBRegion1Size = 0x0
Config Device Descriptor: [Byte offset 0xe]: bRPMBRegion2Size = 0x0
Config Device Descriptor: [Byte offset 0xf]: bRPMBRegion3Size = 0x0
Config Device Descriptor: [Byte offset 0x10]: bWriteBoosterBufferPreserveUserSpaceEn = 0x0
Config Device Descriptor: [Byte offset 0x11]: bWriteBoosterBufferType = 0x0
Config Device Descriptor: [Byte offset 0x12]: dNumSharedWriteBoosterBufferAllocUnits = 0x0
Config 0 Unit Descriptor:
Config Descriptor: [Byte offset 0x0]: bLUEnable = 0x1
Config Descriptor: [Byte offset 0x1]: bBootLunID = 0x1
Config Descriptor: [Byte offset 0x2]: bLUWriteProtect = 0x0
Config Descriptor: [Byte offset 0x3]: bMemoryType = 0x0
Config Descriptor: [Byte offset 0x4]: dNumAllocUnits = 0x400
Config Descriptor: [Byte offset 0x8]: bDataReliability = 0x0
Config Descriptor: [Byte offset 0x9]: bLogicalBlockSize = 0xc
Config Descriptor: [Byte offset 0xa]: bProvisioningType = 0x0
Config Descriptor: [Byte offset 0xb]: wContextCapabilities = 0x0
Config Descriptor: [Byte offset 0x10]: wLUMaxActiveHPBRegions = 0x0
Config Descriptor: [Byte offset 0x12]: wHPBPinnedRegionStartIdx = 0x0
Config Descriptor: [Byte offset 0x14]: wNumHPBPinnedRegions = 0x0
Config Descriptor: [Byte offset 0x16]: dLUNumWriteBoosterBufferAllocUnits = 0x0
Config 1 Unit Descriptor:
Config Descriptor: [Byte offset 0x0]: bLUEnable = 0x1
Config Descriptor: [Byte offset 0x1]: bBootLunID = 0x0
Config Descriptor: [Byte offset 0x2]: bLUWriteProtect = 0x0
Config Descriptor: [Byte offset 0x3]: bMemoryType = 0x0
Config Descriptor: [Byte offset 0x4]: dNumAllocUnits = 0x100
Config Descriptor: [Byte offset 0x8]: bDataReliability = 0x0
Config Descriptor: [Byte offset 0x9]: bLogicalBlockSize = 0xc
Config Descriptor: [Byte offset 0xa]: bProvisioningType = 0x0
Config Descriptor: [Byte offset 0xb]: wContextCapabilities = 0x0
Config Descriptor: [Byte offset 0x10]: wLUMaxActiveHPBRegions = 0x0
Config Descriptor: [Byte offset 0x12]: wHPBPinnedRegionStartIdx = 0x0
Config Descriptor: [Byte offset 0x14]: wNumHPBPinnedRegions = 0x0
Config Descriptor: [Byte offset 0x16]: dLUNumWriteBoosterBufferAllocUnits = 0x0
Config 2 Unit Descriptor:
Config Descriptor: [Byte offset 0x0]: bLUEnable = 0x1
Config Descriptor: [Byte offset 0x1]: bBootLunID = 0x2
Config Descriptor: [Byte offset 0x2]: bLUWriteProtect = 0x0
Config Descriptor: [Byte offset 0x3]: bMemoryType = 0x0
Config Descriptor: [Byte offset 0x4]: dNumAllocUnits = 0x400
Config Descriptor: [Byte offset 0x8]: bDataReliability = 0x0
Config Descriptor: [Byte offset 0x9]: bLogicalBlockSize = 0xc
Config Descriptor: [Byte offset 0xa]: bProvisioningType = 0x0
Config Descriptor: [Byte offset 0xb]: wContextCapabilities = 0x0
Config Descriptor: [Byte offset 0x10]: wLUMaxActiveHPBRegions = 0x0
Config Descriptor: [Byte offset 0x12]: wHPBPinnedRegionStartIdx = 0x0
Config Descriptor: [Byte offset 0x14]: wNumHPBPinnedRegions = 0x0
Config Descriptor: [Byte offset 0x16]: dLUNumWriteBoosterBufferAllocUnits = 0x0
Config 3 Unit Descriptor:
Config Descriptor: [Byte offset 0x0]: bLUEnable = 0x0
Config Descriptor: [Byte offset 0x1]: bBootLunID = 0x0
Config Descriptor: [Byte offset 0x2]: bLUWriteProtect = 0x0
Config Descriptor: [Byte offset 0x3]: bMemoryType = 0x0
Config Descriptor: [Byte offset 0x4]: dNumAllocUnits = 0x0
Config Descriptor: [Byte offset 0x8]: bDataReliability = 0x0
Config Descriptor: [Byte offset 0x9]: bLogicalBlockSize = 0xc
Config Descriptor: [Byte offset 0xa]: bProvisioningType = 0x0
Config Descriptor: [Byte offset 0xb]: wContextCapabilities = 0x0
Config Descriptor: [Byte offset 0x10]: wLUMaxActiveHPBRegions = 0x0
Config Descriptor: [Byte offset 0x12]: wHPBPinnedRegionStartIdx = 0x0
Config Descriptor: [Byte offset 0x14]: wNumHPBPinnedRegions = 0x0
Config Descriptor: [Byte offset 0x16]: dLUNumWriteBoosterBufferAllocUnits = 0x0
Config 4 Unit Descriptor:
Config Descriptor: [Byte offset 0x0]: bLUEnable = 0x0
Config Descriptor: [Byte offset 0x1]: bBootLunID = 0x0
Config Descriptor: [Byte offset 0x2]: bLUWriteProtect = 0x0
Config Descriptor: [Byte offset 0x3]: bMemoryType = 0x0
Config Descriptor: [Byte offset 0x4]: dNumAllocUnits = 0x0
Config Descriptor: [Byte offset 0x8]: bDataReliability = 0x0
Config Descriptor: [Byte offset 0x9]: bLogicalBlockSize = 0xc
Config Descriptor: [Byte offset 0xa]: bProvisioningType = 0x0
Config Descriptor: [Byte offset 0xb]: wContextCapabilities = 0x0
Config Descriptor: [Byte offset 0x10]: wLUMaxActiveHPBRegions = 0x0
Config Descriptor: [Byte offset 0x12]: wHPBPinnedRegionStartIdx = 0x0
Config Descriptor: [Byte offset 0x14]: wNumHPBPinnedRegions = 0x0
Config Descriptor: [Byte offset 0x16]: dLUNumWriteBoosterBufferAllocUnits = 0x0
Config 5 Unit Descriptor:
Config Descriptor: [Byte offset 0x0]: bLUEnable = 0x0
Config Descriptor: [Byte offset 0x1]: bBootLunID = 0x0
Config Descriptor: [Byte offset 0x2]: bLUWriteProtect = 0x0
Config Descriptor: [Byte offset 0x3]: bMemoryType = 0x0
Config Descriptor: [Byte offset 0x4]: dNumAllocUnits = 0x0
Config Descriptor: [Byte offset 0x8]: bDataReliability = 0x0
Config Descriptor: [Byte offset 0x9]: bLogicalBlockSize = 0xc
Config Descriptor: [Byte offset 0xa]: bProvisioningType = 0x0
Config Descriptor: [Byte offset 0xb]: wContextCapabilities = 0x0
Config Descriptor: [Byte offset 0x10]: wLUMaxActiveHPBRegions = 0x0
Config Descriptor: [Byte offset 0x12]: wHPBPinnedRegionStartIdx = 0x0
Config Descriptor: [Byte offset 0x14]: wNumHPBPinnedRegions = 0x0
Config Descriptor: [Byte offset 0x16]: dLUNumWriteBoosterBufferAllocUnits = 0x0
Config 6 Unit Descriptor:
Config Descriptor: [Byte offset 0x0]: bLUEnable = 0x0
Config Descriptor: [Byte offset 0x1]: bBootLunID = 0x0
Config Descriptor: [Byte offset 0x2]: bLUWriteProtect = 0x0
Config Descriptor: [Byte offset 0x3]: bMemoryType = 0x0
Config Descriptor: [Byte offset 0x4]: dNumAllocUnits = 0x0
Config Descriptor: [Byte offset 0x8]: bDataReliability = 0x0
Config Descriptor: [Byte offset 0x9]: bLogicalBlockSize = 0xc
Config Descriptor: [Byte offset 0xa]: bProvisioningType = 0x0
Config Descriptor: [Byte offset 0xb]: wContextCapabilities = 0x0
Config Descriptor: [Byte offset 0x10]: wLUMaxActiveHPBRegions = 0x0
Config Descriptor: [Byte offset 0x12]: wHPBPinnedRegionStartIdx = 0x0
Config Descriptor: [Byte offset 0x14]: wNumHPBPinnedRegions = 0x0
Config Descriptor: [Byte offset 0x16]: dLUNumWriteBoosterBufferAllocUnits = 0x0
Config 7 Unit Descriptor:
Config Descriptor: [Byte offset 0x0]: bLUEnable = 0x0
Config Descriptor: [Byte offset 0x1]: bBootLunID = 0x0
Config Descriptor: [Byte offset 0x2]: bLUWriteProtect = 0x0
Config Descriptor: [Byte offset 0x3]: bMemoryType = 0x0
Config Descriptor: [Byte offset 0x4]: dNumAllocUnits = 0x0
Config Descriptor: [Byte offset 0x8]: bDataReliability = 0x0
Config Descriptor: [Byte offset 0x9]: bLogicalBlockSize = 0xc
Config Descriptor: [Byte offset 0xa]: bProvisioningType = 0x0
Config Descriptor: [Byte offset 0xb]: wContextCapabilities = 0x0
Config Descriptor: [Byte offset 0x10]: wLUMaxActiveHPBRegions = 0x0
Config Descriptor: [Byte offset 0x12]: wHPBPinnedRegionStartIdx = 0x0
Config Descriptor: [Byte offset 0x14]: wNumHPBPinnedRegions = 0x0
Config Descriptor: [Byte offset 0x16]: dLUNumWriteBoosterBufferAllocUnits = 0x0
Config Descriptor was written into ufsconfig file

sudo xxd ufsconfig | head -30
00000000: e601 0101 0001 7f00 0000 0001 0000 0000  ................
00000010: 0000 0000 0000 0101 0000 0000 0400 000c  ................
00000020: 0000 0000 0000 0000 0000 0000 0000 0000  ................
00000030: 0100 0000 0000 0100 000c 0000 0000 0000  ................
00000040: 0000 0000 0000 0000 0000 0102 0000 0000  ................
00000050: 0400 000c 0000 0000 0000 0000 0000 0000  ................
00000060: 0000 0000 0000 0000 0000 0000 000c 0000  ................
00000070: 0000 0000 0000 0000 0000 0000 0000 0000  ................
00000080: 0000 0000 0000 000c 0000 0000 0000 0000  ................
00000090: 0000 0000 0000 0000 0000 0000 0000 0000  ................
000000a0: 000c 0000 0000 0000 0000 0000 0000 0000  ................
000000b0: 0000 0000 0000 0000 0000 000c 0000 0000  ................
000000c0: 0000 0000 0000 0000 0000 0000 0000 0000  ................
000000d0: 0000 0000 000c 0000 0000 0000 0000 0000  ................
000000e0: 0000 0000 0000                           ......

amd-edf:~$ printf '\x14' | sudo dd of=ufsconfig bs=1 seek=28 count=1 conv=notrunc
1+0 records in
1+0 records out
1 byte copied, 5.055e-05 s, 19.8 kB/s
amd-edf:~$ xxd ufsconfig | head -5
xxd: ufsconfig: Permission denied
amd-edf:~$ sudo xxd ufsconfig | head -5
00000000: e601 0101 0001 7f00 0000 0001 0000 0000  ................
00000010: 0000 0000 0000 0101 0000 0000 1400 000c  ................
00000020: 0000 0000 0000 0000 0000 0000 0000 0000  ................
00000030: 0100 0000 0000 0100 000c 0000 0000 0000  ................
00000040: 0000 0000 0000 0000 0000 0102 0000 0000  ................
amd-edf:~$

UFS位置：

需要把 offset 0x1C 的 04 改成 14，使其变成 00 00 14 00（= 0x1400 = 20GB）

00000010: 0000 0000 0000 0101 0000 0000 0400 000c
                      ^^^^ ^^^^^^^^^^^^^^^^ ^^^^
                      LU0  dNumAllocUnits
                           (0x0400 = 4GB)
LU0 的 dNumAllocUnits 在 offset 0x1A-0x1D，当前值是 00 00 04 00（大端序，= 0x400 = 4GB）

---

但是，没有生效，查看配置是已经写进去了，重启也没用！怪难绷的！😓😓😓

---

20240422 19：23更新：

1、尝试vitis，使用xufspsxc_setluncfg_example.c修改UFS内存，没成功，烧录失败，不知道什么原因。

折腾了半天时间，汗。

2、重新从命令端尝试修改：

问题根源：

Config Device Descriptor: [Byte offset 0x2]: bConfDescContinue = 0x1

bConfDescContinue = 0x1 表示"这不是最后一个配置描述符"，设备会等待更多配置而不执行当前配置！必须将 bConfDescContinue 设置为 0x00，设备才会应用配置。

重新输入指令：

# 1. 修改 bConfDescContinue (偏移 0x02) 为 0x00
printf '\x00' | sudo dd of=/tmp/ufsconfig bs=1 seek=2 count=1 conv=notrunc

# 2. 修改 LU0 的 dNumAllocUnits 为 0x1400 (20GB)
# dNumAllocUnits 是 4 字节大端格式，位于偏移 0x1A-0x1D
# 0x1400 = 00 00 14 00，只需修改偏移 0x1C 的值
printf '\x14' | sudo dd of=/tmp/ufsconfig bs=1 seek=28 count=1 conv=notrunc

# 用 hexdump 检查修改是否正确
hexdump -C /tmp/ufsconfig | head -5

应该看到：

偏移 0x02 位置是 00 (bConfDescContinue)

偏移 0x1C 位置是 14 (dNumAllocUnits 高字节)

#写回配置:
sudo ufs-utils desc -t 1 -w /tmp/ufsconfig -p /dev/bsg/ufs-bsg0
#设置 fDeviceInit 标志触发设备初始化
sudo ufs-utils fl -t 1 -e -p /dev/bsg/ufs-bsg0
#关机
sudo poweroff

手动断电，开关下电。

重新上电，开机，查看分区：感人！！！！！！😭😭😭😭

重新执行烧录：

sudo bmaptool copy --bmap /efi/edf-linux-disk-image-amd-cortexa78-mali-common.rootfs.wic.ufs.bmap /efi/edf-linux-disk-image-amd-cortexa78-mali-common.rootfs-20251116015456.wic.ufs.xz /dev/sda

# 同步确保数据写入完成
sudo sync

# 关机

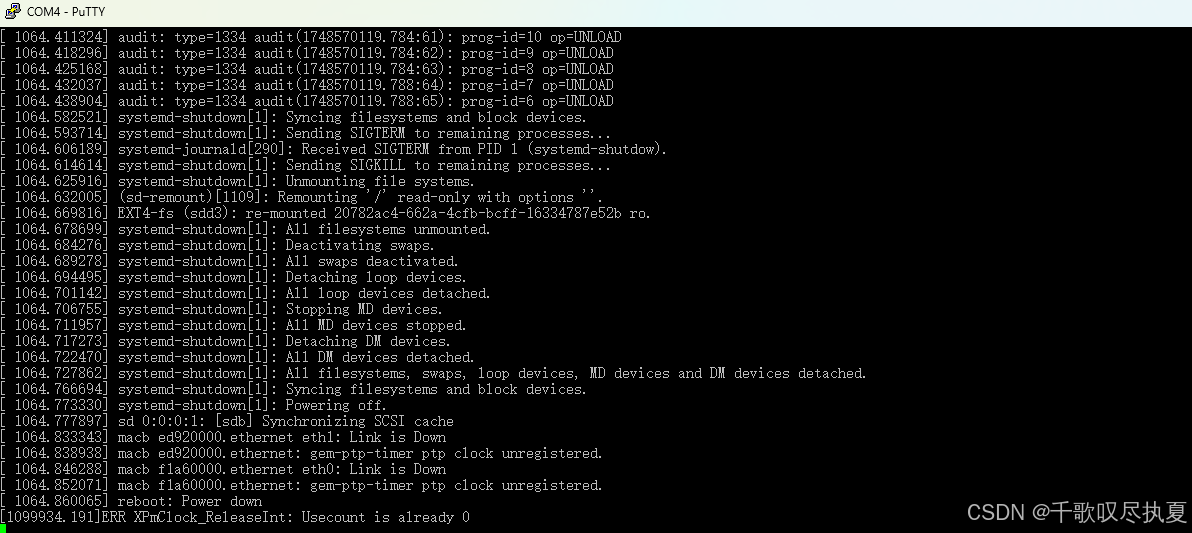

sudo poweroff

电源断电。

2.5 成功启动

弹出SD卡，保持OSPI启动方式。可以看到不是USB了，变成scsi 0启动。

进来后，其实和SD卡的系统一样，所以你不搞UFS应该也能用（废话来的太迟）。😅

三、功能测试

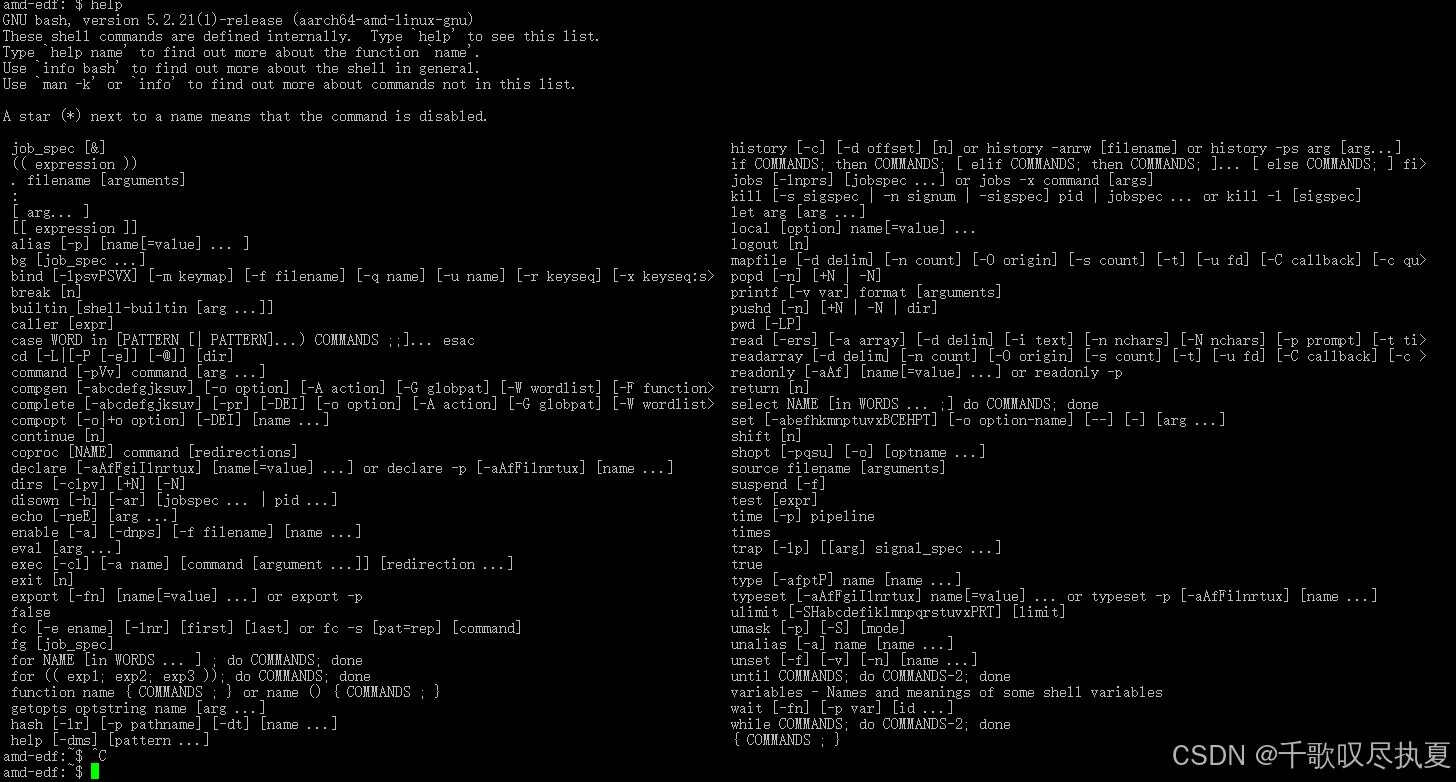

help:

支持以下功能：

四、总结

下章再详细试一下里面每一项功能。

五、附录

https://mp.weixin.qq.com/s/N_pp58W5DZGWE_w9d5fxPg

一些定义可以看看这篇文章，反正他说的那些方法我试了没成功，指令倒是借鉴了几条。
