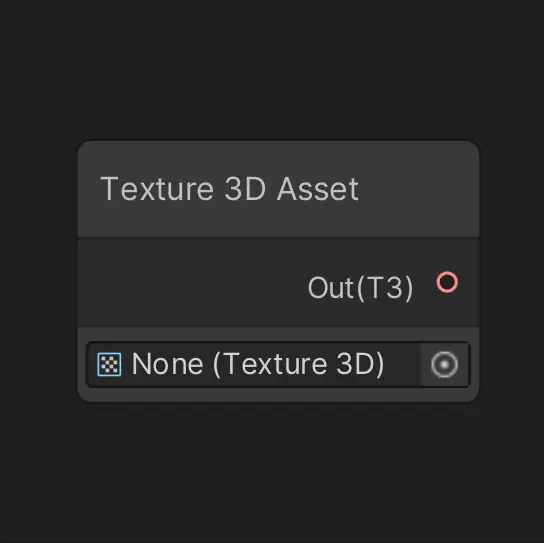

在 Unity URP Shader Graph 中，Texture 3D Asset 节点是一个基础且重要的资源定义节点，它专门用于在着色器程序中定义和引用三维纹理资源。与传统的 2D 纹理不同，3D 纹理在三个维度上都具有纹理数据，这使得它在处理体积数据、复杂材质过渡和动态效果方面具有独特优势。该节点本身并不直接执行纹理采样操作，而是作为纹理资源的声明和引用点，为后续的 Sample Texture 3D 节点提供必要的纹理数据源。
三维纹理在计算机图形学中通常被称为体积纹理，它将纹理数据组织在三维空间中的规则网格上，每个纹素都有对应的(x, y, z)坐标。这种结构使得 3D 纹理特别适合表示体积数据，如医学成像中的 CT 扫描数据、云层和烟雾的密度场、金属材质的微观结构，或者是复杂材质的内部变化。在实时渲染中，3D 纹理的使用能够创造出更加丰富和真实的视觉效果，特别是在需要表现材质内部结构或复杂过渡效果的场景中。
Texture 3D Asset 节点的核心作用是建立 Shader Graph 与项目中 3D 纹理资源之间的连接桥梁。通过这个节点，开发者可以将项目中导入或创建的 3D 纹理资源引入到着色器图中，并使其可用于后续的纹理采样和处理操作。这种设计符合现代着色器开发中的资源与逻辑分离原则，使得同一个 3D 纹理资源可以在不同的采样节点中以不同的参数重复使用，提高了资源的利用率和着色器开发的灵活性。
在 Unity 的渲染管线中，3D 纹理的处理方式与 2D 纹理有所不同。由于包含额外的维度，3D 纹理通常需要更多的内存和计算资源，因此在性能优化方面需要特别关注。Texture 3D Asset 节点通过统一的接口抽象了这些底层细节，使得开发者可以专注于材质的外观和效果，而不必过多担心底层的实现复杂性。
描述
Texture 3D Asset 节点的主要功能是定义在着色器中使用的常量 3D 纹理资源。这里的"常量"意味着在着色器执行过程中，该纹理资源本身不会发生变化，尽管通过不同的采样参数可以从同一纹理中提取不同的信息。这种设计模式符合现代图形编程的最佳实践，即尽可能将资源和计算逻辑分离，从而提高代码的可维护性和执行效率。
在 Shader Graph 的工作流程中，Texture 3D Asset 节点承担着资源绑定的关键角色。当在项目中创建或导入 3D 纹理后，需要通过此节点将其引入到着色器图中。节点本身不包含任何采样逻辑，它仅仅是对纹理资源的引用声明。这种设计使得同一个纹理资源可以在着色器图中的多个位置被重复使用，每个使用位置都可以应用不同的采样参数和变换操作，而无需在内存中创建多个纹理副本。
3D 纹理与 2D 纹理在内部结构上存在显著差异。2D 纹理可以看作是平面上的像素网格，而 3D 纹理则是三维空间中的体素网格。每个体素不仅包含颜色信息，还可以存储其他数据，如密度、材质属性或其他自定义信息。这种结构使得 3D 纹理特别适合用于表示体积效果和复杂材质的内部结构变化。例如，在模拟大理石材质时，可以使用 3D 纹理来存储石材内部的矿物分布和脉络结构，通过适当的采样方式，可以渲染出具有真实内部结构的大理石表面。
要对 3D 纹理资源进行实际采样，必须将其与 Sample Texture 3D 节点结合使用。这两个节点的分工明确：Texture 3D Asset 节点负责声明纹理资源，而 Sample Texture 3D 节点负责执行具体的采样操作。这种分离设计的优势在于提高了资源的可复用性------使用单个 Texture 3D Asset 节点时，可以使用不同的参数对 3D 纹理进行多次采样，无需对 3D 纹理本身进行多次定义。这不仅减少了内存占用，也使得着色器结构更加清晰和易于维护。
在实际应用场景中，3D 纹理的用途十分广泛。它们可以用于创建复杂的材质效果，如木材的年轮、石材的纹理、金属的晶粒结构等。在特效制作中，3D 纹理常用于模拟体积效果，如烟雾、云层、火焰等。此外，在科技可视化领域，3D 纹理也常用于显示医学影像数据、地质勘探数据、流体模拟结果等科学数据。
Unity 对 3D 纹理的支持包括了一系列优化特性，如 mipmapping、纹理压缩和流式加载等。这些特性通过 Texture 3D Asset 节点对开发者透明地提供，使得开发者可以专注于材质效果的实现，而不必过多关注底层的纹理管理和优化细节。同时，Unity 还提供了完善的工具链支持，包括 3D 纹理的导入设置、预览和调试工具，进一步简化了 3D 纹理的使用流程。
端口
输出端口
Texture 3D Asset 节点仅包含一个输出端口，这个端口的设计反映了节点的单一职责原则------专注于提供 3D 纹理资源的引用。
Out 输出端口是该节点的唯一输出接口，其数据类型被明确指定为"3D 纹理"。这一数据类型不仅包含了纹理本身的图像数据引用，还封装了与纹理相关的元数据信息，如纹理尺寸、格式、mipmap 级别等。在 Shader Graph 的内部数据流中，这个输出端口传递的实际上是一个纹理对象的句柄或引用，而不是纹理数据本身。这种设计确保了数据传输的高效性，避免了不必要的数据复制操作。
输出端口的连接规则需要特别注意。Out 端口只能连接到接受 3D 纹理类型输入的节点，最典型的就是 Sample Texture 3D 节点。如果尝试将其连接到不兼容的节点类型，Shader Graph 会显示连接错误，防止不合理的节点连接组合。这种类型安全检查机制确保了着色器图的正确性和稳定性。
从数据流的角度来看，Out 端口输出的 3D 纹理引用在着色器执行过程中保持不变。这意味着在渲染一帧的过程中，纹理资源是恒定的，不会发生改变。这种不变性使得 Unity 的渲染管线能够进行各种优化，如纹理数据的预取、缓存策略的优化等。同时，这也符合现代图形 API 的设计原则，即在绘制调用之间尽可能保持资源状态的稳定。
在实际使用中，Out 端口的连接方式直接影响着着色器的性能和效果。如果同一个 Texture 3D Asset 节点的 Out 端口被连接到多个 Sample Texture 3D 节点，这意味着同一纹理资源将被多次采样。这种情况下，Unity 的渲染后端通常会识别出这种模式并进行优化，比如通过纹理绑定点的复用减少 API 调用开销。但是，开发者仍需注意这种用法可能带来的性能影响，特别是在性能敏感的移动平台上。
输出端口的特性还包括其对动态分支的支持。在包含动态分支的着色器中，即使某个分支路径上的 Sample Texture 3D 节点实际上不会被执行，但只要它连接到了 Texture 3D Asset 节点的 Out 端口，对应的纹理资源仍然会被绑定到着色器上。这种行为确保了着色器执行的一致性，但同时也意味着需要注意纹理资源的绑定数量，避免超出目标平台的限制。
控件
对象字段控件
Texture 3D Asset 节点的核心控件是一个 3D 纹理对象字段，这个控件提供了与 Unity 项目资源系统的直接交互接口。对象字段的设计遵循了 Unity 编辑器的通用模式，使得熟悉 Unity 的开发者能够快速上手使用。
对象字段控件在节点界面中显示为一个资源选择区域，通常包含纹理预览、资源名称和选择按钮等元素。开发者可以通过多种方式为此字段指定 3D 纹理资源：直接拖拽项目窗口中的 3D 纹理资源到字段区域、点击字段右侧的选择按钮从资源选择窗口中选取，或者通过字段的上下文菜单进行操作。这种灵活的资源指定方式适应了不同的工作流程和习惯。
对象字段的验证机制确保了只有合适的资源类型可以被指定。当尝试分配非 3D 纹理资源时，系统会拒绝该操作并给出相应的错误提示。这种类型安全机制防止了错误的资源分配，减少了调试时间。此外，字段还会对纹理资源的导入设置进行检查，确保其符合 3D 纹理的使用要求，如正确的纹理尺寸、格式和 mipmap 设置等。
在资源管理方面，对象字段维护着对项目中 3D 纹理资源的引用。这种引用关系在 Shader Graph 序列化时会被保存，确保了着色器材质在重新加载时能够正确恢复与纹理资源的关联。同时，这种引用机制也使得资源的重命名、移动等操作能够被正确跟踪，减少了资源丢失的风险。
对象字段还提供了快速的资源访问和导航功能。通过字段的上下文菜单，开发者可以快速在项目窗口中定位当前指定的纹理资源、重新导入纹理、或者打开纹理导入设置界面。这些便捷功能大大提高了着色器开发的工作效率，特别是在需要频繁调整纹理设置的工作流程中。
对于团队协作和资源管理，对象字段的引用机制确保了 Shader Graph 与纹理资源之间的依赖关系能够被 Unity 的资产数据库正确跟踪。这使得资源打包、依赖分析和内存管理等功能能够正常工作。当构建项目时，所有通过 Texture 3D Asset 节点引用的 3D 纹理资源都会被自动包含在构建中，无需手动管理这些依赖关系。
对象字段的另一个重要特性是它对默认资源的支持。在创建新的 Texture 3D Asset 节点时，字段初始状态为空，此时节点不会输出有效的纹理引用。开发者必须显式地指定一个 3D 纹理资源，否则在着色器编译时会生成错误。这种显式的要求确保了着色器行为的明确性，避免了因缺少资源而导致的意外行为。
生成的代码示例
当 Shader Graph 编译为实际的着色器代码时，Texture 3D Asset 节点会生成对应的 HLSL 代码。理解这些生成的代码对于深入掌握节点的工作原理和进行高级着色器开发具有重要意义。
基础代码结构
典型的 Texture 3D Asset 节点会生成如下形式的 HLSL 代码：
text
HLSL
TEXTURE3D(_Texture3DAsset);
SAMPLER(sampler_Texture3DAsset);这段代码包含两个关键部分：纹理声明和采样器声明。TEXTURE3D(_Texture3DAsset) 宏声明了一个 3D 纹理对象，其中的 _Texture3DAsset 是纹理的标识符名称。这个标识符在默认情况下由系统自动生成，但也可以根据命名规则进行预测。在实际编译过程中，Unity 会根据 Shader Graph 的整体结构和设置来确定最终的标识符命名。
SAMPLER(sampler_Texture3DAsset) 声明了与纹理关联的采样器状态。采样器定义了纹理采样时的各种参数，如过滤模式、寻址模式等。在现代图形 API 中，纹理和采样器通常是分离的，这种设计允许多个纹理共享同一个采样器状态，提高了资源的灵活性。
编译时处理
在着色器编译过程中，Unity 会对 Texture 3D Asset 节点进行一系列处理和优化。首先，系统会检查指定的 3D 纹理资源是否存在且有效。如果资源丢失或类型不正确，编译器会生成错误并停止编译。这种严格的验证确保了最终着色器的可靠性。
对于纹理的导入设置，如 mipmap、压缩格式、各向异性过滤等，Unity 会在编译时考虑这些设置并生成相应的采样代码。例如，如果纹理启用了 mipmap，生成的采样代码会自动包含 mipmap 级别的计算和选择逻辑。这些细节对 Shader Graph 用户是透明的，但了解其背后的机制有助于更好地优化纹理设置。
运行时行为
在运行时，生成的着色器代码通过 Unity 的材质系统与实际的纹理资源进行绑定。当材质被渲染时，Unity 的渲染管线会确保在绘制调用之前，所有引用的纹理资源都被正确设置到对应的纹理单元中。这个过程是自动管理的，开发者通常不需要关心具体的实现细节。
对于不同的渲染管线和平台，Unity 可能会生成不同的底层代码。例如，在支持 Bindless Texture 的平台上，可能会使用更高效的纹理绑定方式。这些平台特定的优化由 Unity 自动处理，确保了着色器在不同环境下都能获得最佳性能。
高级用法代码模式
在复杂的着色器中，可能会遇到多个 Texture 3D Asset 节点协同工作的情况。这种情况下生成的代码会包含多个纹理和采样器声明：
text
HLSL
// 第一个3D纹理
TEXTURE3D(_Texture3DAsset);
SAMPLER(sampler_Texture3DAsset);
// 第二个3D纹理
TEXTURE3D(_SecondaryVolumeTexture);
SAMPLER(sampler_SecondaryVolumeTexture);这种模式允许在同一个着色器中使用多个 3D 纹理，比如一个用于基础颜色，另一个用于法线或高度信息。在性能方面需要注意，同时使用多个 3D 纹理可能会增加内存带宽需求，特别是在移动设备上需要谨慎使用。
与 Properties 的关联
虽然 Texture 3D Asset 节点在 Shader Graph 中表现为常量资源引用，但在某些情况下，开发者可能希望将 3D 纹理暴露为材质的可配置属性。这种情况下，需要使用 Texture 3D 类型的 Property 节点，而不是 Texture 3D Asset 节点。两者的代码生成有所不同：
text
HLSL
// 通过Property暴露的3D纹理
TEXTURE3D(_CustomVolumeTexture);
SAMPLER(sampler_CustomVolumeTexture);
float4 _CustomVolumeTexture_ST; // 自动生成的缩放偏移参数Property 节点会额外生成纹理的缩放偏移参数（_ST），这使得材质可以在运行时动态调整纹理的变换参数。理解这种区别对于选择正确的节点类型非常重要。
优化考虑
从生成的代码角度来看，有几个性能优化的考虑点。首先，尽可能复用同一个 Texture 3D Asset 节点，而不是创建多个引用相同资源的节点。这减少了着色器中纹理声明的数量，可能会带来微小的性能提升。
其次，注意纹理的采样器设置。通过 Unity 的采样器状态管理，可以确保相似的采样设置共享采样器状态，减少状态切换的开销。在 Shader Graph 中，这通常通过采样器节点的设置来控制。
最后，考虑到不同平台的特性，生成的代码可能会有所差异。在编写跨平台着色器时，应该测试在不同设备上的表现，确保性能特征符合预期。Unity 提供的帧调试器和渲染诊断工具可以帮助分析纹理相关的性能问题。
实际应用示例
基础体积材质创建
创建一个简单的体积材质是理解 Texture 3D Asset 节点用法的良好起点。假设我们需要创建一个具有内部结构的大理石材质，可以使用 3D 纹理来模拟石材内部的矿物分布。
首先在项目中准备或创建一个合适的 3D 纹理资源。这个纹理应该包含大理石内部结构的体积数据，通常可以通过程序化生成或从真实数据扫描获得。在 Unity 中导入这个纹理时，需要确保纹理类型设置为"3D Texture"，并根据需要配置 mipmap、压缩格式等导入设置。
在 Shader Graph 中创建新的着色器图，添加 Texture 3D Asset 节点。通过节点的对象字段控件指定刚才导入的 3D 纹理资源。此时节点的 Out 端口已经可以输出对该纹理的引用。接下来添加 Sample Texture 3D 节点，将其 Texture 输入端口连接到 Texture 3D Asset 节点的输出。Sample Texture 3D 节点的 UVW 输入需要提供三维纹理坐标，这通常来自物体的世界位置或物体空间位置经过适当变换后的结果。
将 Sample Texture 3D 节点的 RGB 输出连接到主着色器的 Base Color 输入，就可以看到 3D 纹理对物体着色的基础效果。通过调整 Sample Texture 3D 节点的采样参数和 UVW 输入的变换方式，可以控制纹理在物体表面的表现方式和密度。
复杂效果组合
3D 纹理的真正威力在于与其他着色器功能的组合使用。例如，可以结合使用多个 Texture 3D Asset 节点来创建复杂的多层体积效果。
考虑一个高级的云层渲染示例。首先需要两个 3D 纹理：一个用于云层的基本密度分布，另一个用于云层的细节扰动。创建两个 Texture 3D Asset 节点分别引用这两个纹理资源。对基础密度纹理进行采样得到基本的云层形状，对细节纹理进行采样并使用时间变量进行动画化，然后将两者按照适当的比例混合。
这种技术的核心在于理解 3D 纹理采样坐标的变换和组合。基础纹理可以使用较大尺度的世界坐标，而细节纹理使用较小尺度的坐标并加上时间变量。通过适当的混合函数（如加法、乘法或屏幕混合）组合两个采样结果，可以创建出动态且富有细节的云层效果。
进一步地，可以将结果与光照计算结合。使用 3D 纹理采样结果作为体积散射计算的输入，结合方向光信息计算光照衰减和散射效果。这种技术能够产生非常逼真的体积光照，适用于烟雾、云层和其他参与介质效果的渲染。
性能优化实践
在使用 Texture 3D Asset 节点时，性能优化是一个重要的考虑因素。3D 纹理由于包含更多的数据量，通常比同等分辨率的 2D 纹理需要更多的内存和采样开销。
一个关键的优化策略是合理选择 3D 纹理的分辨率。对于不需要高频细节的体积数据，可以使用较低的分辨率。例如，64×64×64 的 3D 纹理在大多数情况下已经能够提供不错的质量，而内存占用只有同等 2D 纹理的 1/64（相对于 4096×4096 的 2D 纹理）。
另一个重要的优化是 mipmap 的使用。对于在深度方向有较大变化的体积效果，启用 mipmap 可以显著提高采样的缓存效率。但是需要注意 mipmap 会增加约 33% 的内存占用，需要在质量和性能之间做出权衡。
在 Shader Graph 中，可以通过适当组织节点结构来优化性能。例如，如果多个 Sample Texture 3D 节点使用相同的纹理但不同的采样参数，应该让它们共享同一个 Texture 3D Asset 节点，而不是每个采样节点都连接自己独立的纹理资源节点。这种共享减少了着色器中纹理绑定的数量，可能带来性能提升。
对于移动平台，还需要特别注意纹理压缩和格式选择。ASTC 压缩格式对 3D 纹理通常有较好的支持，可以在保持可接受质量的同时显著减少内存占用。同时，应该避免在片段着色器中进行过于复杂的 3D 纹理采样操作，特别是在低端移动设备上。
调试和问题排查
在使用 Texture 3D Asset 节点时可能会遇到各种问题，掌握有效的调试方法非常重要。一个常见的问题是纹理显示为粉色，这通常表示纹理资源丢失或类型不匹配。检查 Texture 3D Asset 节点的对象字段是否正确指定了 3D 纹理资源，并确认该资源在项目中确实存在且导入设置正确。
另一个常见问题是纹理采样结果不符合预期。这可能是由于采样坐标不正确造成的。可以通过可视化采样坐标来调试这个问题------将 UVW 坐标的各个分量分别输出为颜色，检查坐标范围是否合理。正常情况下，采样坐标应该在[0,1]范围内，超出这个范围的行为取决于纹理的 Wrap Mode 设置。
性能问题也是需要关注的重点。如果发现使用 3D 纹理后帧率显著下降，可以使用 Unity 的 Profiler 工具分析渲染耗时。特别关注纹理采样指令的数量和耗时，以及纹理内存的占用情况。如果发现问题，可以考虑降低纹理分辨率、优化采样次数或使用更高效的纹理格式。
对于高级用户，还可以使用 RenderDoc 等图形调试工具深入分析着色器的执行情况。这些工具可以显示每个绘制调用中纹理的实际绑定状态和采样结果，帮助定位复杂问题的根本原因。
最佳实践和高级技巧
资源管理策略
有效的资源管理是成功使用 Texture 3D Asset 节点的关键。首先，建立统一的 3D 纹理命名和组织规范。由于 3D 纹理在项目中可能不像 2D 纹理那样常见，清晰的组织结构可以避免混淆和提高工作效率。
在内存管理方面，注意 3D 纹理的加载和卸载时机。大型 3D 纹理可能会占用显著的内存空间，应该通过 Unity 的资源管理系统确保它们只在需要时加载。可以使用 Addressables 系统或传统的 Resources 文件夹来管理 3D 纹理的加载生命周期。
对于需要动态生成的 3D 纹理，Unity 提供了 Texture3D.Create 方法和支持 Compute Shader 的更新方式。这些高级用法允许在运行时生成或修改 3D 纹理。
