HarmonyOS 6 实战：使用 ArkGraphics3D 加载 GLB 模型与 Scene 初始化全流程

文章目录

- 前言
- [一、环境准备与 API 导入](#一、环境准备与 API 导入)
- - [1.1 Kit 导入说明](#1.1 Kit 导入说明)
  - [1.2 组件状态设计](#1.2 组件状态设计)
- [二、Scene 异步加载流程](#二、Scene 异步加载流程)
- - [2.1 使用 Scene.load 加载 GLB 文件](#2.1 使用 Scene.load 加载 GLB 文件)
  - [2.2 GLB 文件放置位置](#2.2 GLB 文件放置位置)
- 三、相机配置详解
- - [3.1 相机参数说明](#3.1 相机参数说明)
  - [3.2 背景类型对比](#3.2 背景类型对比)
- 四、生命周期管理
- - [4.1 资源释放](#4.1 资源释放)
- 总结

前言

随着 HarmonyOS 6 的正式推出，@kit.ArkGraphics3D 为开发者带来了原生 3D 渲染能力。无论是工业产品展示、虚拟试穿还是 AI 生成模型的预览，3D 内容已经成为移动端应用的重要组成部分。本文将以一个完整的 GLB 模型加载项目为例，深入讲解 Scene 的异步加载流程 、相机创建与配置 、节点树遍历 以及生命周期管理，帮助你在 HarmonyOS 应用中快速接入 3D 渲染。

本文代码来源于一个真实项目------在 HarmonyOS 设备上实时预览 Hunyuan 3D 生成的 GLB 模型，所有代码片段均可直接运行。

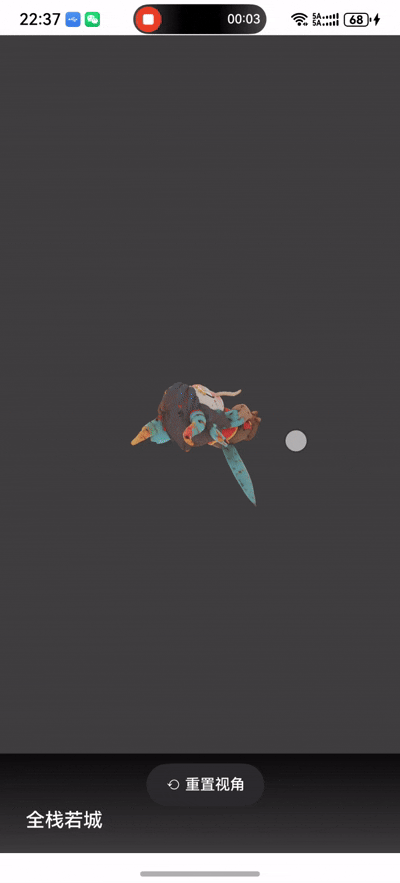

运行效果如下：

一、环境准备与 API 导入

1.1 Kit 导入说明

HarmonyOS 6 将 3D 图形相关 API 整合进 @kit.ArkGraphics3D，使用前只需一行导入：

typescript 复制代码

import { Animation, Scene, Camera, Node, EnvironmentBackgroundType, SceneResourceFactory } from '@kit.ArkGraphics3D';
import { AnimatorResult } from '@kit.ArkUI';
import { hilog } from '@kit.PerformanceAnalysisKit';

导入符号	作用
Scene	3D 场景容器，承载所有节点、相机、动画
Camera	相机对象，控制视角和渲染参数
Node	场景节点，承载变换（位置/旋转/缩放）信息
Animation	场景内置动画轨道
SceneResourceFactory	资源工厂，用于创建相机、灯光等运行时资源
EnvironmentBackgroundType	背景类型枚举
AnimatorResult	ArkUI 帧驱动动画控制器

提示：@kit.ArkGraphics3D 从 HarmonyOS 12（API Level 12）起支持，确保 build-profile.json5 中 compileSdkVersion 不低于 12。

1.2 组件状态设计

场景加载是异步操作，UI 需要根据加载状态动态切换，因此将 sceneOpt 设计为可为 null 的响应式变量：

typescript 复制代码

@Entry
@Component
struct Index {
  @State sceneOpt: SceneOptions | null = null;
  @State isAnimPlaying: boolean = false;
  scene: Scene | null = null;
  cam: Camera | null = null;
  anim: Animation | null = null;
  modelNode: Node | null = null;

@State sceneOpt 初始为 null，加载完成后赋值，UI 层通过 if (this.sceneOpt) 条件渲染，实现加载态与渲染态的平滑切换。scene、cam、anim、modelNode 不需要触发 UI 更新，故使用普通成员变量。

二、Scene 异步加载流程

2.1 使用 Scene.load 加载 GLB 文件

Scene.load 是加载 3D 模型的核心 API，支持 GLB/GLTF 格式，接受 $rawfile() 资源引用：

typescript 复制代码

initScene(): void {
  if (this.scene !== null) {
    return;
  }
  Scene.load($rawfile('82.glb'))
    .then(async (result: Scene) => {
      if (!result) {
        hilog.error(0x0000, TAG, 'Scene.load returned null');
        return;
      }
      this.scene = result;
      this.scene.environment.backgroundType = EnvironmentBackgroundType.BACKGROUND_NONE;

      let rf: SceneResourceFactory = this.scene.getResourceFactory();
      this.cam = await rf.createCamera({ name: 'Camera1' });
      this.cam.enabled = true;
      this.cam.position.z = 5;
      this.cam.clearColor = { r: 0.05, g: 0.05, b: 0.05, a: 1.0 };

      // 获取根节点下第一个子节点作为旋转目标
      if (this.scene.root && this.scene.root.children.count() > 0) {
        this.modelNode = this.scene.root.children.get(0);
        hilog.info(0x0000, TAG, 'modelNode: %{public}s', this.modelNode?.name ?? 'null');
      }

      if (this.scene.animations && this.scene.animations.length > 0) {
        this.anim = this.scene.animations[0];
        this.anim.enabled = true;
      }

      this.sceneOpt = { scene: this.scene, modelType: ModelType.SURFACE } as SceneOptions;
      // 启动帧驱动
      this.frameAnimator?.play();
      hilog.info(0x0000, TAG, 'Scene init done');
    })
    .catch((reason: string) => {
      hilog.error(0x0000, TAG, 'Scene.load error: %{public}s', reason);
    });
}

加载流程分为以下几个关键步骤：

幂等保护 ：if (this.scene !== null) return; 防止重复加载（页面刷新或 aboutToAppear 多次触发时）
背景设置 ：BACKGROUND_NONE 关闭环境贴图背景，由相机的 clearColor 填充纯色背景
相机创建 ：通过 SceneResourceFactory.createCamera 异步创建，设置 position.z = 5 将相机置于模型前方
节点获取 ：通过 scene.root.children.get(0) 获取模型的根节点，作为后续旋转的操作目标
最后赋值 ：sceneOpt 必须在所有初始化完成后才赋值，确保 Component3D 创建时场景已就绪

提示：sceneOpt 赋值顺序非常关键。若在相机创建前就赋值，Component3D 会以无相机状态开始渲染，导致黑屏。始终将 this.sceneOpt = ... 放在 .then() 回调的最后一行。

2.2 GLB 文件放置位置

GLB 文件需放在 entry/src/main/resources/rawfile/ 目录下，通过 $rawfile('文件名.glb') 引用：

复制代码

entry/
  src/
    main/
      resources/
        rawfile/
          82.glb       <- 模型文件放这里

rawfile 目录的文件不经过资源编译，以原始二进制形式打包进 HAP，适合存放体积较大的二进制资源。

三、相机配置详解

3.1 相机参数说明

typescript 复制代码

this.cam = await rf.createCamera({ name: 'Camera1' });
this.cam.enabled = true;
this.cam.position.z = 5;
this.cam.clearColor = { r: 0.05, g: 0.05, b: 0.05, a: 1.0 };

属性	值	说明
enabled	true	激活相机，场景必须有至少一个 enabled 的相机才能渲染
position.z	5	相机在 Z 轴正方向距离原点 5 个单位，从正面看向模型
clearColor	{r:0.05, g:0.05, b:0.05, a:1.0}	深灰色背景，避免纯黑背景与模型边缘混淆

提示：position.z 的合适值取决于模型的实际尺寸。GLB 模型单位通常为米，若模型过小或过大，可通过调整 position.z 或模型节点的 scale 属性修正视野。

3.2 背景类型对比

背景类型	效果	适用场景
BACKGROUND_NONE	使用 clearColor 纯色填充	产品展示、AR 合成底层
BACKGROUND_IMAGE	使用指定图片作为背景	场景渲染、全景展示
BACKGROUND_CUBEMAP	使用立方体贴图	写实渲染、IBL 照明
BACKGROUND_EQUIRECTANGULAR	全景 equirectangular 图	360 度场景

四、生命周期管理

4.1 资源释放

3D 场景占用 GPU 显存，必须在页面销毁时主动释放：

typescript 复制代码

aboutToAppear(): void {
  this.initAnimator();
  this.initScene();
}

aboutToDisappear(): void {
  this.frameAnimator?.cancel();
  if (this.scene) {
    this.scene.destroy();
    this.scene = null;
  }
  this.cam = null;
  this.anim = null;
  this.modelNode = null;
}

aboutToDisappear 中的释放顺序很重要：

先停止 frameAnimator（避免帧回调继续访问已销毁的场景）
再调用 scene.destroy() 释放 GPU 资源
将所有引用置 null，帮助 GC 回收 JS 层对象

提示：若不调用 scene.destroy()，切换页面后 GPU 显存不会释放，多次进出页面将导致内存持续增长，最终触发系统 OOM。

总结

本文详细讲解了在 HarmonyOS 6 中使用 @kit.ArkGraphics3D 加载 GLB 模型的完整流程：通过 Scene.load 异步加载模型文件，使用 SceneResourceFactory 创建相机，通过节点树 API 获取模型节点，以及在生命周期钩子中正确管理资源。核心要点是初始化顺序 （sceneOpt 最后赋值）和资源释放 （aboutToDisappear 中调用 scene.destroy()），掌握这两点可以避免绝大多数黑屏和内存泄漏问题。
