摘要： 智慧园区"最后100米"的自动化配送正经历规模化落地。物流无人车的跨层调度作为典型的 OT（操作技术）与 IT（信息技术）融合场景，其底层硬件的通信安全性直接决定了配送的连贯性。本文将从架构师视角，深度拆解如何在不触碰电梯主板、不破坏原生平衡的前提下，构建一套高可用的机器人梯控 系统。重点探讨非侵入式信号采集逻辑、无人车进出电梯的标准流程，并分享用于处理防卡轮校验的底层 Python 状态机代码。
导语： 真正的全维度物流配送，要求无人车在垂直空间内拥有与平地一样的机动性。在构建跨层通信架构时，我们必须通过边缘计算节点，实现物理感知与逻辑调度的完美解耦，规避底盘卡滞的安全风险。
基于边缘计算的非侵入式无人车乘梯架构

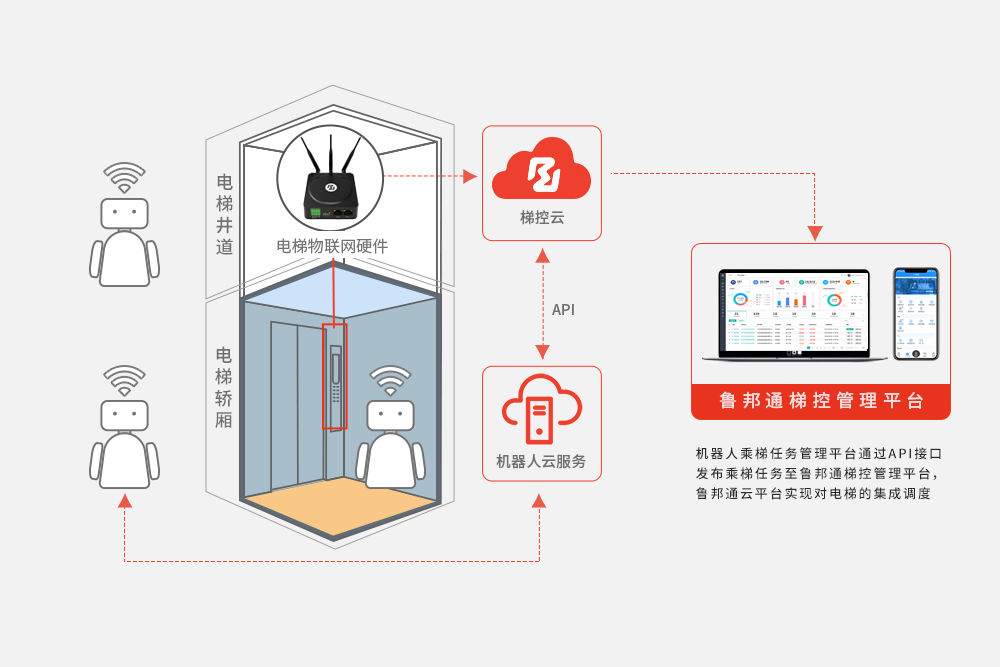

一、 流程解构：非侵入式旁路采集与物理隔离 在园区电梯通信改造中，严禁改动任何经过安检认证的电气核心回路。架构设计必须采用旁路采集模式。 标准交互流程如下：
- 调度层：无人车（通过 ROS/MQTT）向云端发起乘梯请求。
- 边缘层：部署在机房的梯控边缘设备接收指令，通过高阻抗的数字输出（DO）通道闭合电梯外呼干接点。
- 感知层：梯控设备严禁读取主板协议，必须通过外接独立传感器或旁路数字输入（DI）通道，实时监听楼层状态与门禁状态。 这种设计确保了电梯原本的安全回路能够独立、完整地运行，实现了物理层的高等级容错。
二、 核心校验：克服轮式底盘局限与精准平层 无人车通常采用小尺寸的承重轮。这种底盘对地面的平整度容忍度极低。如果仅依靠上层软件的到达指令，一旦电梯存在轻微的平层误差，无人车的车轮极易卡在电梯地坎缝隙中，导致昂贵的设备受损或发生安全事故。 因此，必须在边缘侧加入双重物理硬校验：
- 采集加装的独立传感器传回的物理精准平层 到位信号。
- 采集门机系统的旁路门锁彻底断开信号。
三、 核心代码实战：无人车乘梯防卡滞状态机 以下 Python 代码模拟了边缘梯控设备如何通过软件滤波过滤杂波，并响应无人车的跨层通信请求：
Python
import time
import logging
logging.basicConfig(level=logging.INFO, format='%(asctime)s - [UGV_EDGE_CONTROLLER] - %(message)s')
class UnmannedVehicleElevatorFSM:
def __init__(self):
self.state = "IDLE"
self.filter_window = 0.05 # 50毫秒软件抗干扰采样窗
self.signal_stable_time = 0
self.door_hold_active = False
def get_non_invasive_signals(self):
"""模拟读取外围独立传感器的物理电平（严禁采集核心主板）"""
# 返回值：precise_leveling(精准平层对齐), door_fully_open(门禁彻底开启)
return {"precise_leveling": 1, "door_fully_open": 1}
def trigger_physical_door_hold(self):
"""触发底层继电器，强制维持电梯门开启，防止夹车"""
self.door_hold_active = True
logging.info("Hardware Relay: DOOR_HOLD_ACTIVE. Elevator doors locked open.")
def run_security_logic(self, vehicle_id, target_floor):
signals = self.get_non_invasive_signals()
# 针对精准平层的双重物理校验，保障轮式底盘不卡滞
if signals["precise_leveling"] == 1 and signals["door_fully_open"] == 1:
if self.signal_stable_time == 0:
self.signal_stable_time = time.time()
elif (time.time() - self.signal_stable_time) > self.filter_window:
if self.state != "READY_FOR_VEHICLE":
logging.info(f"Alignment strictly verified. Gap hazard eliminated. Vehicle {vehicle_id} enter floor {target_floor}.")
self.trigger_physical_door_hold()
self.state = "READY_FOR_VEHICLE"
else:
self.signal_stable_time = 0
if self.state == "READY_FOR_VEHICLE":
logging.warning("Physical misalignment detected! Potential gap hazard. Revoking access.")
self.door_hold_active = False
self.state = "IDLE"
# 模拟高频物流配送中的逻辑轮询
if __name__ == "__main__":
controller = UnmannedVehicleElevatorFSM()
for _ in range(4):
controller.run_security_logic(vehicle_id="DELIVERY_BOT_01", target_floor=12)
time.sleep(0.04)
常见问题解答 (FAQ)
问题 1、为什么不能通过电梯主板协议直接获取楼层状态？
回答 1、电梯主板协议通常是封闭且经过特种设备安全认证的。未经授权的破解不仅稳定性差，更会带来极大的法律与安全合规风险。采用非侵入式外围采集是合规的唯一路径。
问题 2、如果局域网断开，维持开门的指令会失效吗？
回答 2、不会。优秀的边缘梯控设备支持本地逻辑托管。一旦确认无人车开始进出，维持指令由本地硬件定时器和边缘状态机共同接管，不依赖云端网络，确保动作闭环。
问题 3、多台无人车同时乘梯时如何防死锁？
回答 3、边缘节点需引入基于时间戳的互斥锁与优先级队列。在电梯被一台无人车独占的运行周期内，其他请求将被挂起并反馈等待状态给调度中心。
总结： 最后100米的垂直调度需要对物理规律的极度尊重。通过非侵入式的边缘架构设计，我们能够在保障设备完整性的前提下，为物流无人车的立体跨越筑起高可用的数字通道。
