双目立体匹配

双目立体匹配重建（Stereo Matching Reconstruction）是一种经典的三维重建方法，其核心思想是：

通过两台相机从不同视角同时拍摄同一场景，通过对校正后的左右图像进行立体匹配获取两幅图像的视差，再根据三角测量原理计算出场景的深度。

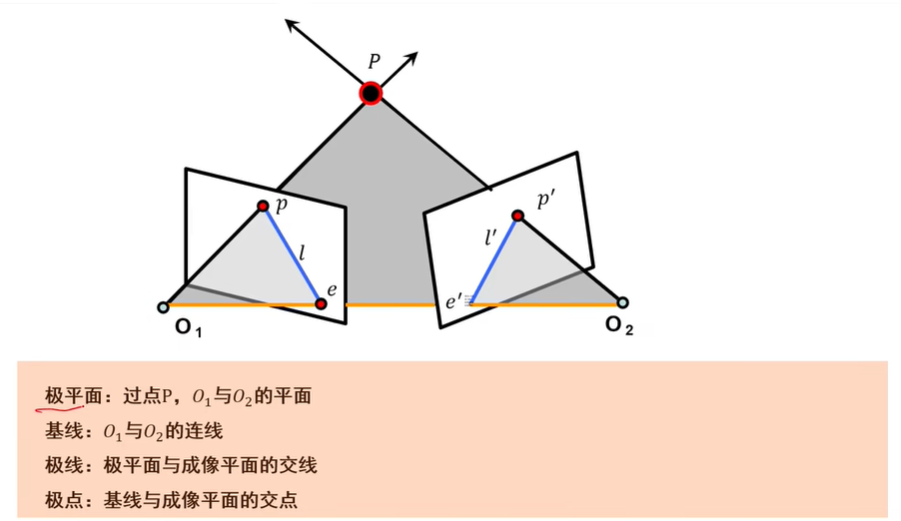

极几何：描述同一场景或者物体两个视点图像间的几何关系。

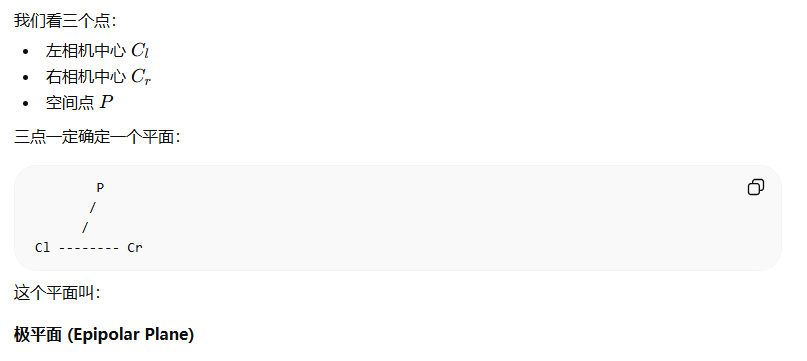

三维点与两个相机光心形成一个极平面，已知相机1图像上一点p,其三维点在o1到p点的空间射线上，其候选三维点P与o2的连线在这个极平面上。其中在相机2图像上的投影候选点组成了一条线，称之为极线。也就是说，相机1p点对应的三维点一定在另一个相机极线上。

那问题是在怎么找到另一个相机的极线？

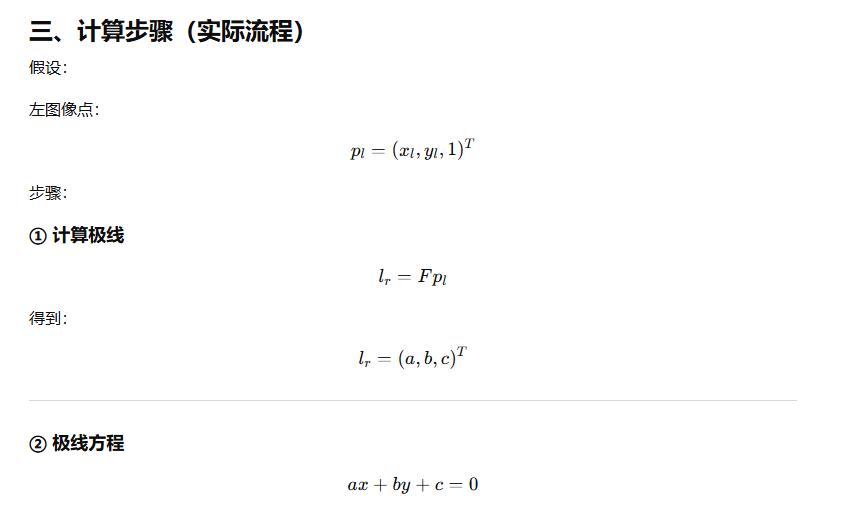

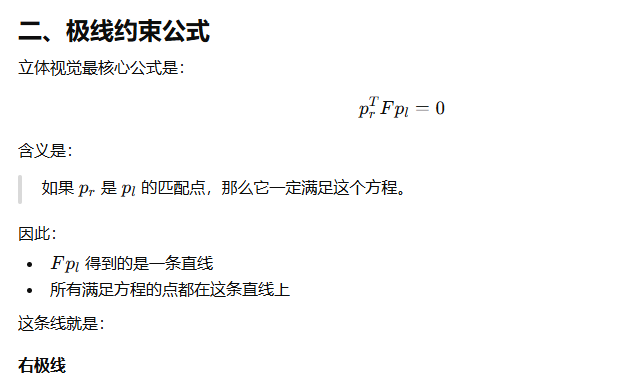

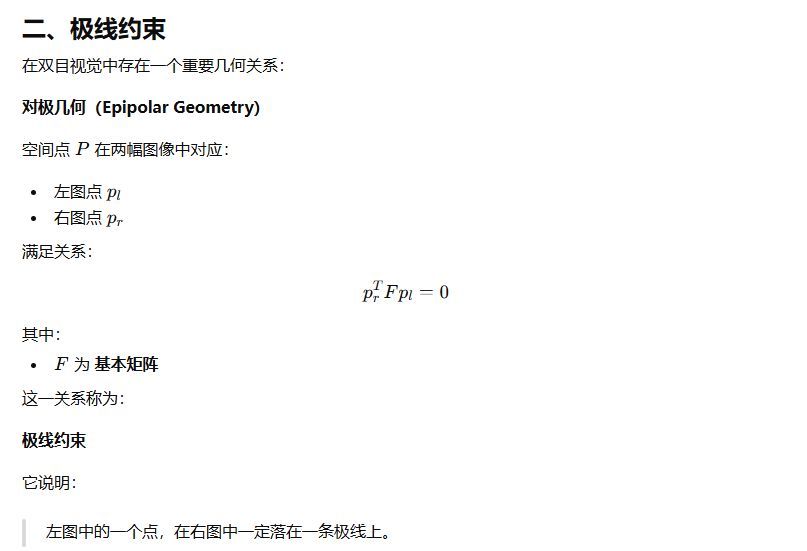

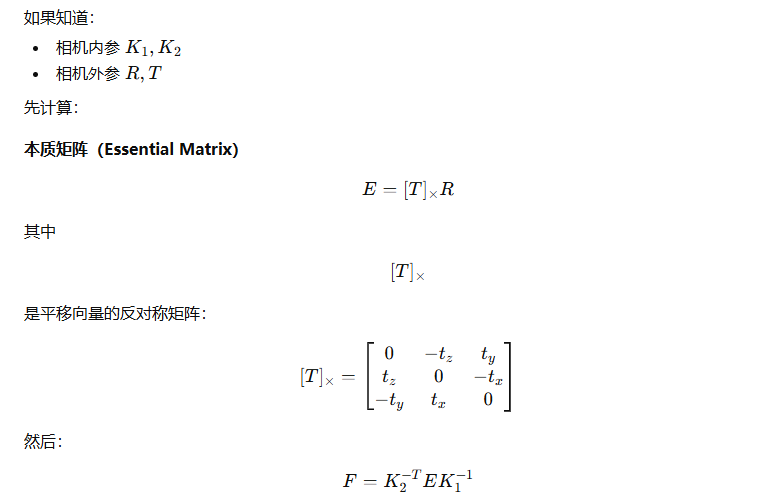

在已知两个相机系统参数时，根据上述描述，极线约束公式可以写为：

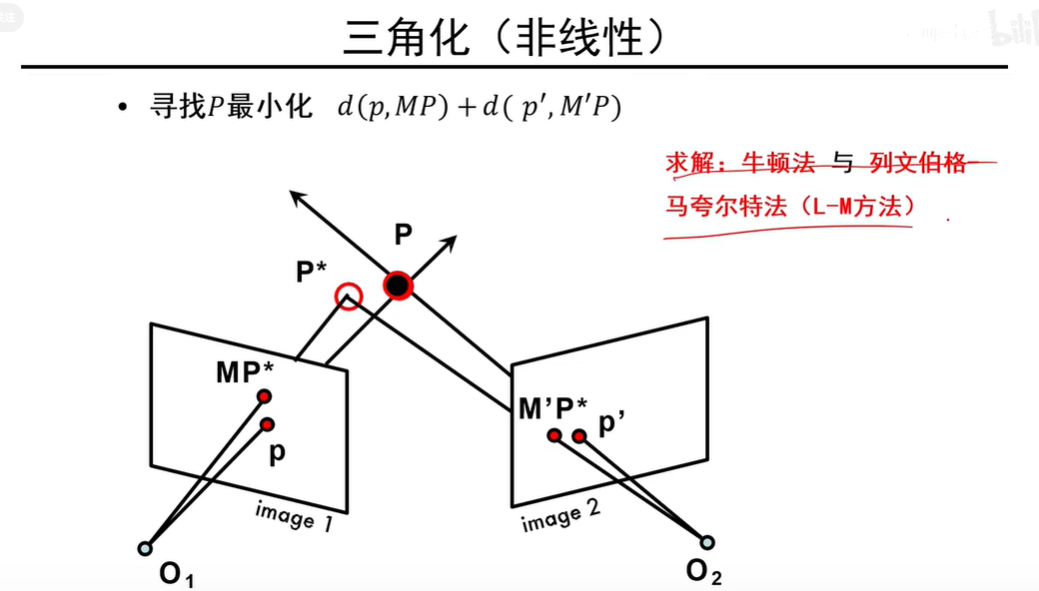

非线性三角化重建。

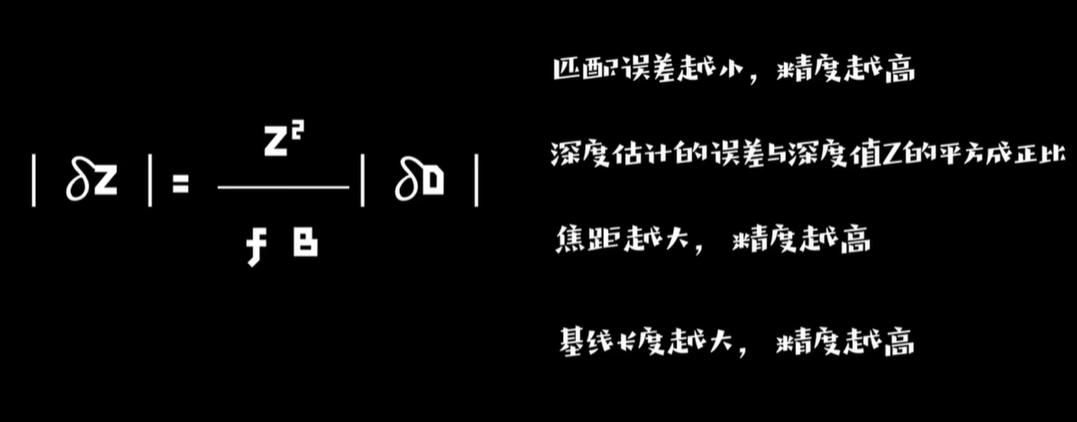

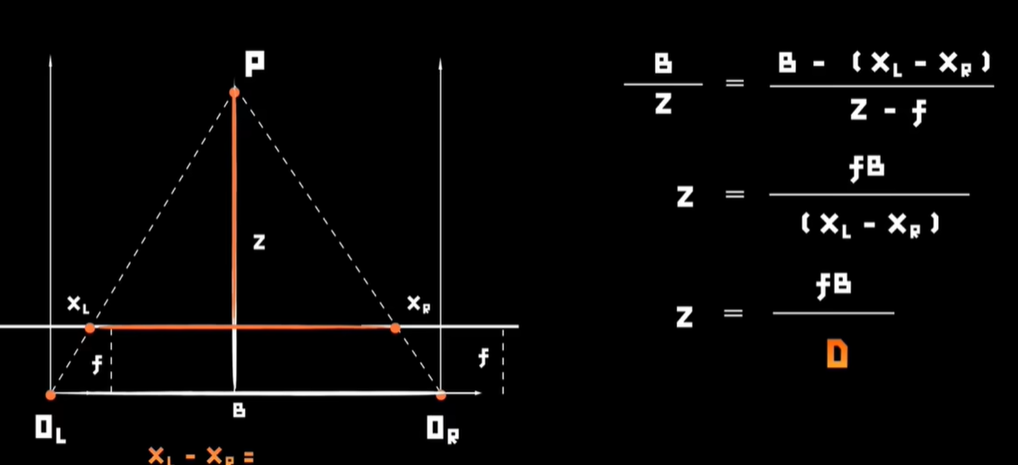

视差是指三维场景中某一点在左右图像中对应点位置的像素级差距。

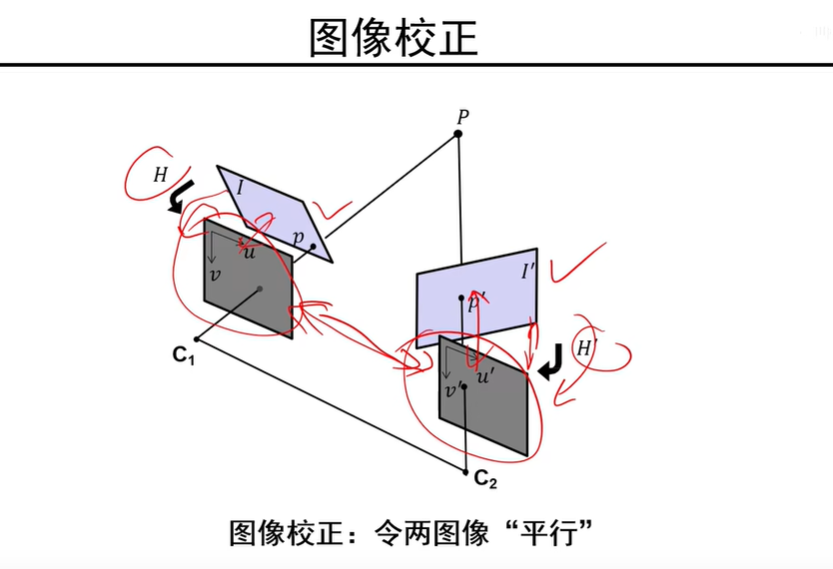

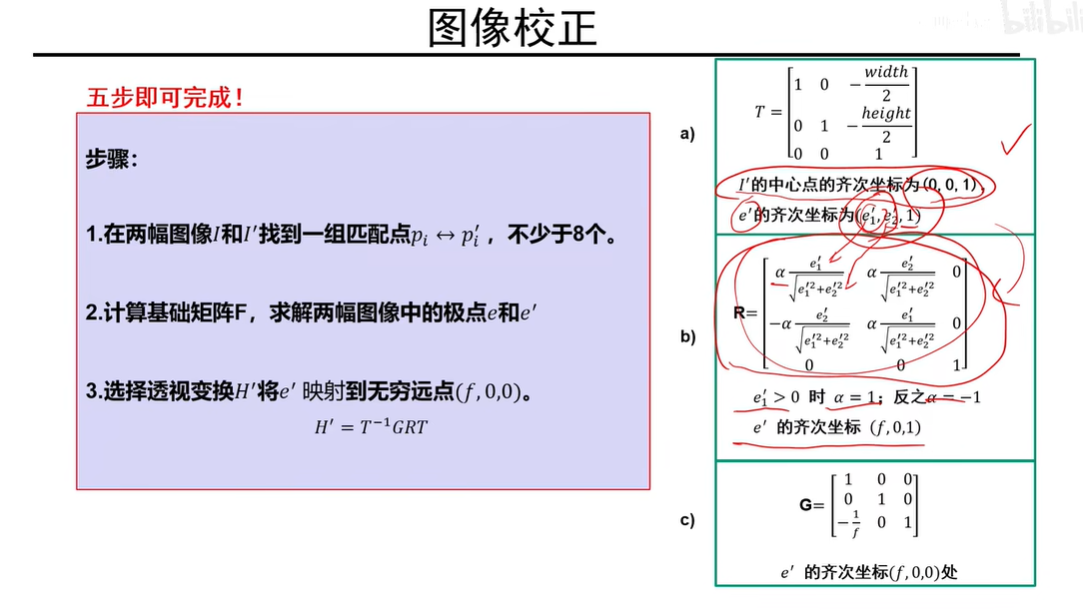

对极线校正（Epipolar Rectification / Stereo Rectification）**是双目视觉系统中的一个关键步骤，其目的就是：

把左右相机图像重新变换，使得对应点只需要在同一水平线上搜索。

① 得到两个摄像机之间的 Rotation和Translation之后，要用下面的API对两幅图像进行立体对极线校正，这就需要算出两个相机做对极线校正需要的R和T，用R1,T1, R2, T2表示，以及透视投影矩阵P1，P2：

cv::stereoRectify(camK, D, camK, D, imgL.size(), R, -R*t, R1, R2, P1, P2, Q);

② 得到上述参数后，就可以使用下面的API进行对极线校正操作了，并将校正结果保存到本地：

cv::initUndistortRectifyMap(P1(cv::Rect(0, 0, 3, 3)), D, R1, P1(cv::Rect(0, 0, 3, 3)), imgL.size(), CV_32FC1, mapx, mapy);

cv::remap(imgL, recImgL, mapx, mapy, CV_INTER_LINEAR);

cv::imwrite("data/recConyL.png", recImgL);

复制代码

cv::initUndistortRectifyMap(P2(cv::Rect(0, 0, 3, 3)), D, R2, P2(cv::Rect(0, 0, 3, 3)), imgL.size(), CV_32FC1, mapx, mapy);
cv::remap(imgR, recImgR, mapx, mapy, CV_INTER_LINEAR);
cv::imwrite("data/recConyR.png", recImgR);

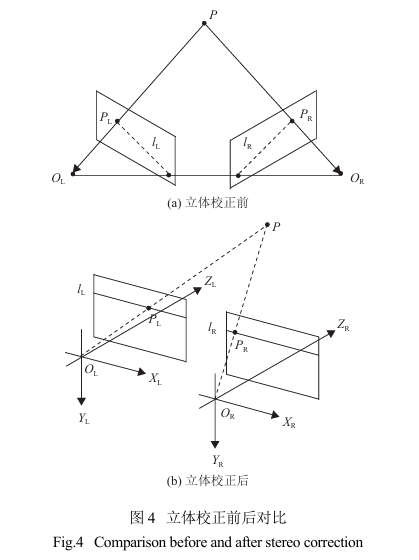

对极线校正结果如下所示，查看对极线校正结果是否准确，可以通过观察若干对应点是否在同一行上粗略估计得出：

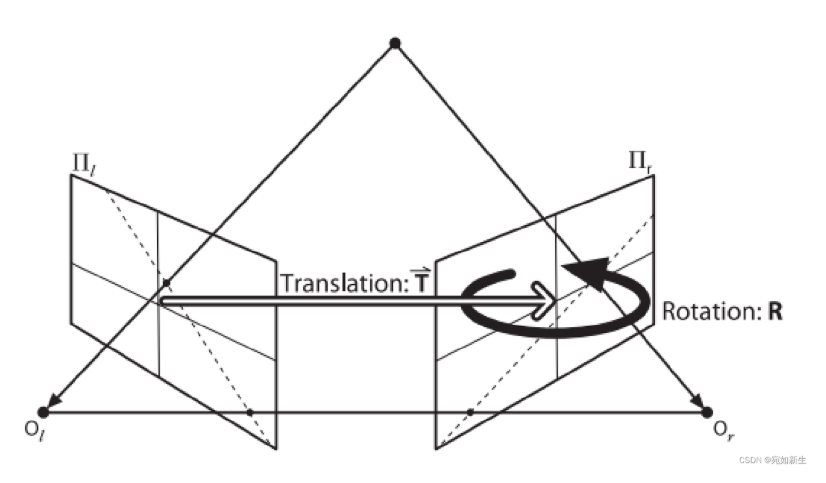

假设我们已经知道了两个相机的外参，即R和T，也就是说，我们已经知道了两个相机的相对旋转和平移关系。

①首先我们要想把两个相机平面调整平行就从这个相对旋转R下手。如果两者之间的相对旋转较大，那固定一个只旋转另一个，很可能造成共同观测的世界点投影到变换之后的那个图像外边去，所以简单的办法就是折中一下，两个相机各旋转这个相对旋转的一半。这一步可以将两个相机的光轴平行。

双目结构光系统

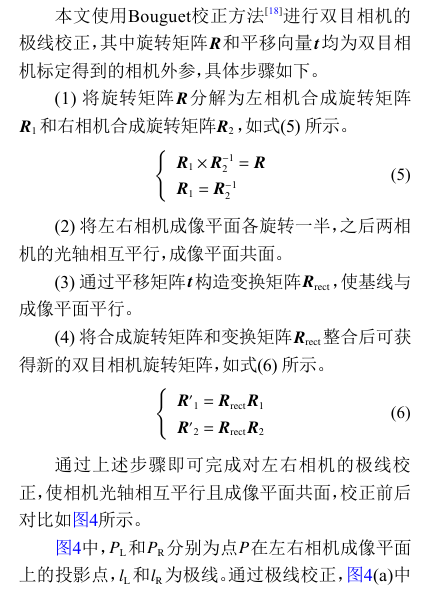

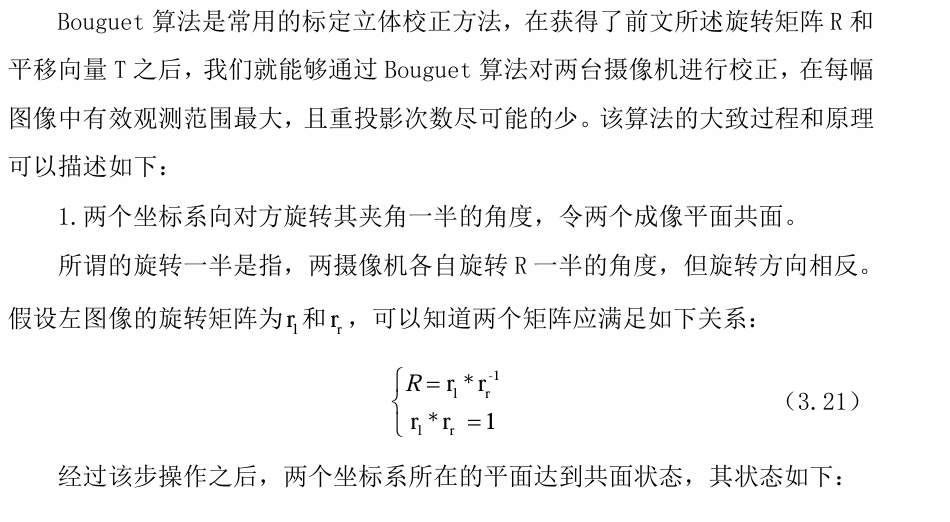

Bouguet 算法是常用的标定立体校正方法
