前言
前面4章我们一直在用GPIO：点灯、按键、中断、闪烁。但99%的新手都没真正搞懂：GPIO到底是什么？内部到底怎么走？每种模式到底能干什么？
这一章我用最通俗的语言 + 标准内部结构图 + STM32CubeIDE真实配置 ，把GPIO的功能、原理、用法、区别、适用场景一次性全部讲清楚。
看完这一篇，你配置GPIO再也不用背参数，而是看到硬件就知道该选什么模式。
一、GPIO 到底是什么？功能是什么？
GPIO = General Purpose Input / Output （通用输入输出口），是STM32与外部设备交互的唯一通道。
它的核心功能就两件事，简单好记：
-
输出（控制外部设备）
点亮LED、驱动蜂鸣器、控制继电器、输出PWM、通信信号（如I2C、SPI）。
-
输入（读取外部信号）
读取按键状态、读取传感器电平、读取开关状态、获取外部设备反馈信号。
一句话总结：GPIO 就是单片机的"手脚"和"眼睛"------手脚控制外部设备，眼睛读取外部信息。

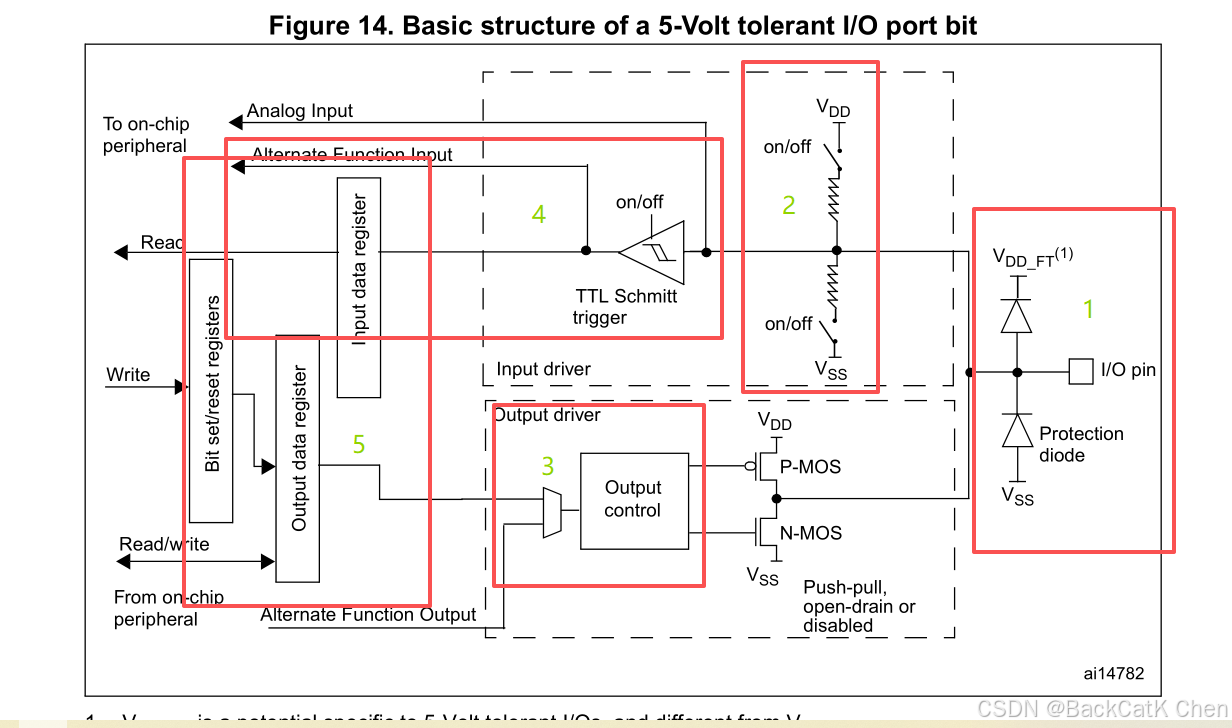

二、STM32 GPIO 内部结构图（官方标准，必看）
我把复杂的内部结构，拆成 5个功能模块，每个模块的功能讲得明明白白，新手也能一眼看懂：
- 【IO 引脚 + 保护二极管】→ 硬件安全保护
- 【上拉/下拉电阻】→ 稳定电平、防干扰
- 【输出驱动器】→ 推挽/开漏输出（核心）
- 【输入驱动器 + 施密特触发器】→ 信号整形、消抖
- 【寄存器】→ 程序控制硬件的桥梁
下面逐个拆解，重点讲"功能"，不堆复杂理论。
三、模块1：IO 引脚 + 保护二极管（功能：硬件安全保护，保命用！）
核心功能
这是GPIO的第一道防护屏障，防止外部电压、静电、接错线把STM32芯片烧坏，新手必懂！
硬件组成与工作逻辑
- 上二极管：一端接IO引脚，一端接 VDD（3.3V，芯片供电）
- 下二极管：一端接IO引脚，一端接 VSS（GND，接地）
工作逻辑（通俗理解）：
- 外部电压 高于3.3V（比如接了5V、12V）→ 上二极管导通，把IO引脚电压"钳位"在3.3V，保护内部电路不被高压击穿；
- 外部电压 低于0V（比如接反电源、静电）→ 下二极管导通，把负电压导入地，避免反向电压损坏芯片；
- 额外作用：防静电、防浪涌电压，日常开发中能避免很多"芯片突然烧坏"的坑。
补充：5V 容忍引脚（FT 功能，常用！）
部分GPIO引脚标注FT = 5V Tolerant（5V容忍），功能说明：
- 输出能力不变：只能输出3.3V电平；
- 输入能力增强：可以直接接5V设备（如5V按键、5V传感器），不会烧坏引脚。
这就是为什么很多5V传感器能直接连STM32，不用额外加电平转换模块的原因！

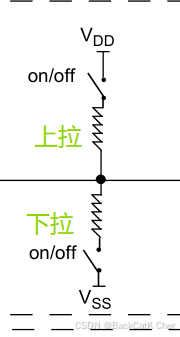

四、模块2：上拉 / 下拉电阻（功能：稳定电平、防干扰、防悬空）
核心功能
给IO口一个默认固定电平，让引脚在"没有外部信号输入"时，不会处于"悬空状态"（电平乱跳），从而避免干扰、误触发。
三种工作模式（功能+用途，直接背）
-
上拉输入（Pull-up）→ 新手最常用
功能：IO口默认电平为 高电平（1） ，外部无信号时，引脚稳定为3.3V；
用途：按键输入专用（未按下时高电平，按下时接地变为低电平，稳定无抖动）。
-
下拉输入（Pull-down）
功能：IO口默认电平为 低电平（0） ，外部无信号时，引脚稳定为0V；
用途：少数需要"默认低电平"的场景（如外部传感器默认输出低电平，触发时输出高电平）。
-
无上下拉（浮空，Floating）
功能：无默认电平，引脚电平完全由外部信号决定；
缺点：极易受干扰（比如手碰一下引脚，电平就乱跳）；
用途：仅适合"外部有强驱动信号"的场景（如串口RX引脚，外部有稳定的串口信号输入）。

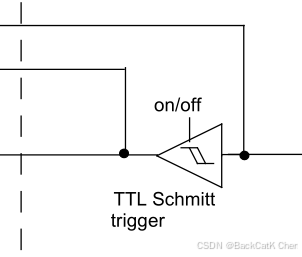

五、模块3：输入驱动器 + 施密特触发器（功能：信号整形、消抖，让输入更稳定）
核心功能
把外部不干净、有抖动、不规则的模拟/数字波形 ，整形成 STM32能准确识别的稳定数字方波（0/1），核心解决"信号抖动"问题。

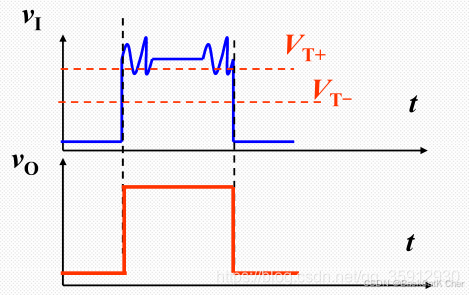

工作原理（通俗版）
施密特触发器有两个"电平阈值"：
- 上限阈值：当外部电平高于这个值 ，触发器判定为 高电平（1）；
- 下限阈值：当外部电平 低于这个值 ，触发器判定为 低电平（0）；
- 中间区域：电平在两个阈值之间时，触发器保持上一次的判定结果，彻底消除抖动。
重要结论（新手必记）
所有按键、外部输入信号，必须经过施密特触发器才有效！
这就是为什么：
- 带硬件施密特触发器的按键（如我们之前用的PA5按键），不需要写软件消抖代码；
- 没有硬件施密特的按键，必须加延时消抖（如HAL_Delay(10)），否则会出现"按一次触发多次"的乱跳问题。

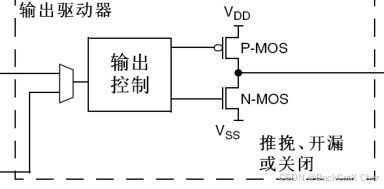

六、模块4：输出驱动器（核心功能：推挽 & 开漏，面试高频考点）
这是GPIO 最核心、最容易懵、最常用 的部分，所有"控制外部设备"的操作，都依赖这个模块。
输出驱动器由两个"电子开关"控制：
- P-MOS（上管）：控制高电平输出；
- N-MOS（下管）：控制低电平输出。
通过控制这两个开关的"导通/关闭"，形成两种核心输出模式：推挽输出、开漏输出，功能完全不同，不能混用！
6.1 推挽输出 Push-Pull（功能：强驱动、直接输出高低电平）
核心功能
能主动输出强高电平（3.3V） ，也能主动输出强低电平（0V），驱动能力最强，是新手最常用的输出模式。
工作逻辑（通俗版）
- 程序写"1"（高电平）→ P-MOS导通、N-MOS关闭 → IO口输出 3.3V；
- 程序写"0"（低电平）→ N-MOS导通、P-MOS关闭 → IO口输出 0V。
适用设备（必须用推挽，别用错！）
所有需要"单片机直接驱动"的设备，优先选推挽输出：
- LED灯（如我们的PA0 LED）、蜂鸣器、继电器、小风扇、LED屏。
CubeIDE 功能配置（直接照搬）
- GPIO mode：Output Push Pull（推挽输出）
- Pull-upPull-down：No pull-up and no pull-down（无上下拉，推挽无需上下拉）
- Maximum output speed：Low（低速即可，点灯、蜂鸣器无需高速）
- User Label：LED1（起别名，方便后续代码调用）
6.2 开漏输出 Open-Drain（功能：线与、电平转换、通信专用）
核心功能（重点区分推挽）
- 只能输出 强低电平（0V）；
- 无法主动输出高电平，输出"1"时，IO口处于 高阻态（悬空）；
- 高电平必须靠外部上拉电阻 拉高（如接3.3V或5V电阻）；
- 额外功能：支持"线与"（多设备共享总线）、3.3V ↔ 5V电平转换。
工作逻辑（通俗版）
- 程序写"0"（低电平）→ N-MOS导通 → IO口输出 0V；
- 程序写"1"（高电平）→ N-MOS关闭 → IO口悬空，电平由外部上拉电阻决定（接3.3V就是3.3V，接5V就是5V）。
适用设备（必须用开漏，别用错！）
通信、电平转换场景，优先选开漏输出：
- I2C通信（SDA、SCL引脚）、SPI通信；
- 5V传感器（需要单片机输出5V电平，推挽只能出3.3V，开漏+外部上拉可出5V）；
- 多机共享总线（多个设备共用一个IO口，不会相互干扰）。
CubeIDE 功能配置（直接照搬）
- GPIO mode：Output Open Drain（开漏输出）
- 其他配置：根据需求选择上下拉（一般无需内部上下拉，靠外部上拉）。
推挽 vs 开漏（功能对比，新手必背）
| 模式 | 高电平状态 | 低电平状态 | 驱动能力 | 核心用途 |
|---|---|---|---|---|
| 推挽输出 | 主动输出3.3V | 主动输出0V | 强 | LED、蜂鸣器、继电器 |
| 开漏输出 | 高阻态（需外部上拉） | 主动输出0V | 弱 | I2C、电平转换、总线 |
七、模块5：寄存器（功能：程序控制硬件的桥梁，不用深学但要懂）
核心功能
程序（C语言）无法直接控制GPIO内部电路，只能通过寄存器发送"控制指令"，寄存器是"软件和硬件的中间桥梁"。
常用寄存器（功能说明，不用记寄存器地址）
- ODR 输出数据寄存器：控制IO口输出高低电平（写1输出高，写0输出低）；
- IDR 输入数据寄存器：读取IO口输入电平（读1是高电平，读0是低电平）；
- CRL/CRH 配置寄存器：设置GPIO模式（推挽/开漏/上拉/下拉）。
关键结论
我们在STM32CubeIDE里"点鼠标配置GPIO"，本质就是：软件自动帮我们配置这些寄存器，不用我们手动写寄存器操作代码（HAL库已经封装好）。
八、STM32 GPIO 8种模式 + 功能 + 用途（最清晰总结，直接查表用）
| 模式名称（含固件库定义） | 类型 | 默认电平 | 是否需外接电阻 | 核心特点 | 典型应用场景 |
|---|---|---|---|---|---|
| 浮空输入 (GPIO_Mode_IN_FLOATING) | 输入 | 不确定（悬空） | 否 | 无内部上下拉，响应灵敏但易受干扰 | 接收外部明确驱动的信号（如 UART_RX、高速脉冲） |
| 上拉输入 (GPIO_Mode_IPU) | 输入 | 高电平 | 否 | 内部上拉电阻，默认高，按键按下变低 | 按键检测（接地触发）、默认高电平的控制信号 |
| 下拉输入 (GPIO_Mode_IPD) | 输入 | 低电平 | 否 | 内部下拉电阻，默认低，信号拉高才有效 | 按键检测（接VCC触发）、传感器默认低电平 |
| 模拟输入 (GPIO_Mode_AIN) | 输入 | 无 | 否 | 关闭数字缓冲器，直连 ADC，采集连续电压 | 温度/光敏/压力传感器、电池电压检测 |
| 推挽输出 (GPIO_Mode_Out_PP) | 输出 | 高/低可设 | 否 | 可主动输出高（VDD）或低（GND），驱动能力强 | LED 控制、蜂鸣器、继电器、PWM 输出 |
| 开漏输出 (GPIO_Mode_Out_OD) | 输出 | 悬空/低 | 是（需外接上拉） | 只能主动拉低，高电平靠外部上拉；支持"线与" | I²C 总线（SDA/SCL）、电平转换（3.3V→5V） |
| 复用推挽输出 (GPIO_Mode_AF_PP) | 外设复用 | 高/低可设 | 否 | 由片内外设（如 USART、SPI）控制，推挽结构 | UART_TX、SPI_MOSI/SCK、定时器 PWM |
| 复用开漏输出 (GPIO_Mode_AF_OD) | 外设复用 | 悬空/低 | 是 | 由外设控制，开漏结构，支持多设备共享总线 | I²C_SDA/SCL（硬件 I²C）、SMBus |
STM32 GPIO共8种模式，分为"输入4种"和"输出4种"，新手重点记4种常用的，其余了解即可。
输入模式（4种，功能+用途）
- 浮空输入：无上下拉，直接读外部电平，易受干扰 → 仅用于外部有强驱动的场景；
- 上拉输入（常用）：默认高电平，防干扰 → 按键专用；
- 下拉输入：默认低电平 → 少数默认低电平的输入场景；
- 模拟输入（常用）：不经过施密特触发器，直接输出电压值 → ADC采集（如光敏、热敏传感器）。
输出模式（4种，功能+用途）
- 推挽输出（常用）：强驱动高低电平 → LED、蜂鸣器、继电器；
- 开漏输出（常用）：通信、电平转换 → I2C、5V设备；
- 复用推挽：由外设控制输出（如串口TX、PWM）→ 串口通信、PWM驱动；
- 复用开漏：由外设控制输出 → I2C通信（复用外设功能）。
九、CubeIDE 实战：PA0 LED + PA5 按键 功能配置讲解（直接照搬）
结合前面的功能讲解，回顾我们之前的实战工程，为什么这么配置？彻底搞懂！

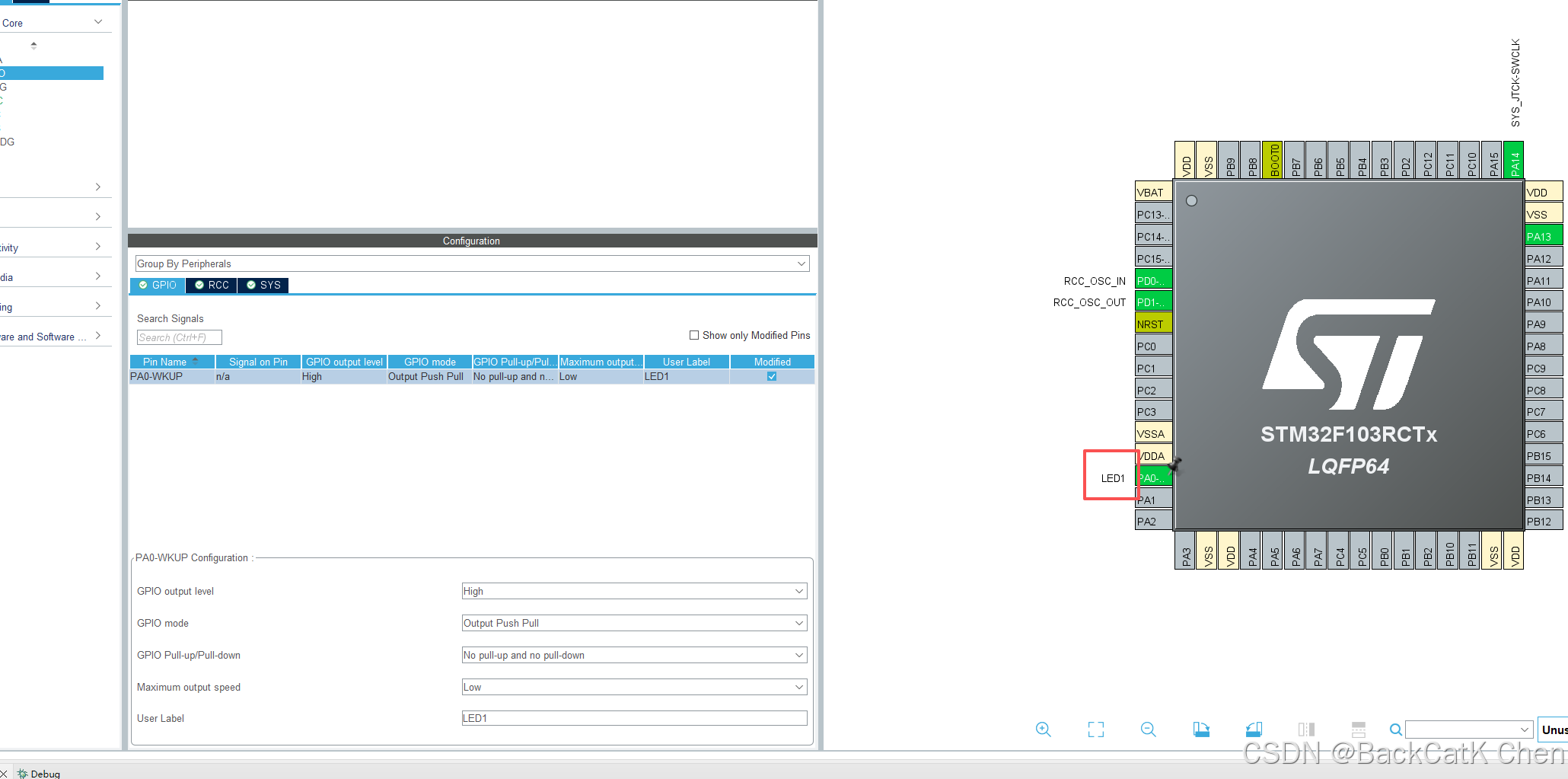

9.1 PA0 控制LED（推挽输出）
- 核心功能：输出电平、驱动LED点亮/熄灭；
- 模式选择：推挽输出（因为需要强驱动LED，直接输出高低电平）；
- 上下拉：无（推挽输出无需内部上下拉）；
- 初始电平：High（高电平，LED默认熄灭，按下按键翻转电平点亮）。

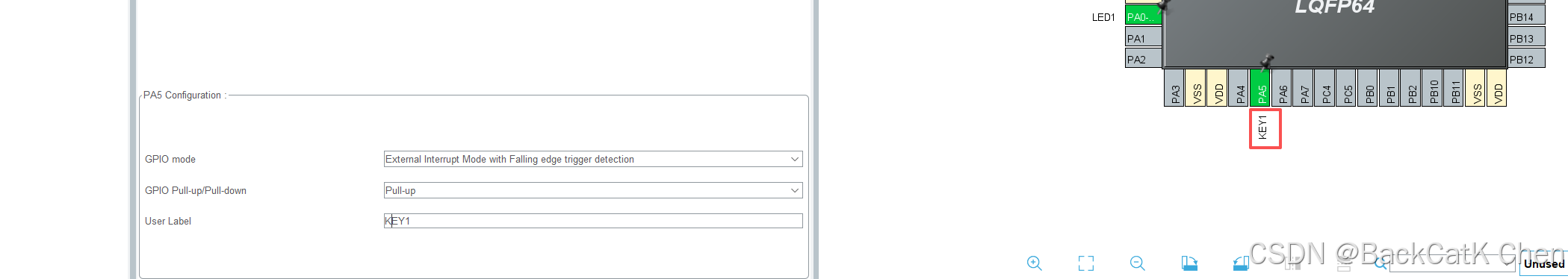

9.2 PA5 按键输入（上拉输入）
- 核心功能：输入电平、读取按键按下/未按下状态；
- 模式选择：上拉输入（默认高电平，防干扰，按键按下时接地变为低电平）；
- 上下拉：上拉（稳定默认电平，避免悬空乱跳）；
- 工作逻辑：未按下=高电平，按下=低电平，配合施密特触发器消抖，触发中断后翻转LED电平。
十、本章最重要的 5 个功能结论（新手必背，避免踩坑）
- 推挽输出 = 强驱动 → 控制LED、蜂鸣器、继电器（直接驱动类设备）；
- 开漏输出 = 只能出低电平，高电平需外部上拉 → 通信、电平转换（I2C、5V设备）；
- 上拉输入 = 默认高电平 → 按键专用（稳定、防干扰、无抖动）；
- 施密特触发器 = 消抖、整形、滤波 → 所有输入信号都要经过它；
- 保护二极管 = 防烧坏、防静电、防过压 → 接线时注意5V容忍引脚，避免接错电压。
十一、常见问题（功能不匹配必看，90%新手踩坑）
- LED不亮 → 原因：模式配错（选了开漏而非推挽），或初始电平与硬件逻辑相反（如硬件是低点亮，初始电平设为High）；
- 按键乱跳、乱触发 → 原因：没开上拉下拉，或没有施密特触发器，导致信号抖动；
- I2C通信不通 → 原因：GPIO模式没配置成开漏输出，或没有接外部上拉电阻；
- 输出高电平只有1V多 → 原因：开漏输出但没接外部上拉电阻，高阻态导致电平拉不高；
- 引脚烧坏 → 原因：非5V容忍引脚接了5V设备，或外部电压超过3.3V，保护二极管无法完全防护。
