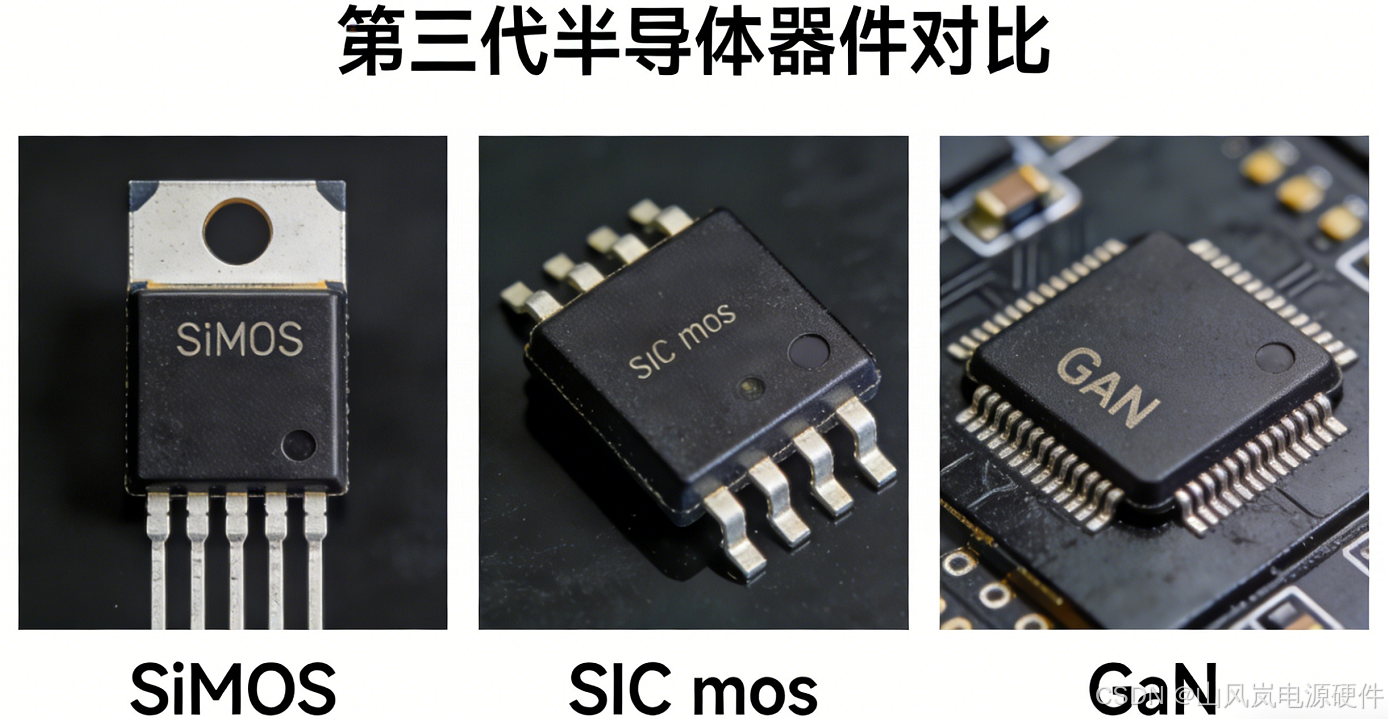

Si、SiC MOSFET和GaN HEMT的优缺点和区别

一、材料参数

先搞懂底层逻辑：材料决定了器件的性能天花板，在拆解具体器件前，必须先记住一个核心结论：三类 MOS 管的本质差异，是半导体衬底材料的差异；材料的固有物理特性，直接决定了器件的性能上限。

对于功率开关器件，我们核心关注 4 个材料参数，这里用通俗的类比帮你快速理解：

核心材料参数	对器件的影响	通俗类比
禁带宽度	决定器件的耐压能力、高温稳定性	水库的堤坝，堤坝越高，能承受的水压（电压）越大，越不容易溃坝（击穿）
临界击穿电场	决定相同耐压下，芯片的体积与导通电阻	堤坝的材质强度，强度越高，不用堆很厚的坝体就能扛高压，坝体越薄（芯片越小），导通阻力越低
电子饱和漂移速度	决定器件的开关速度与开关损耗	汽车的最高时速，速度越快，开关的 "开 / 关过渡时间" 越短，开关过程中浪费的能量越少
热导率	决定器件的散热能力与高温可靠性	散热片的导热效率，导热越好，芯片工作产生的热量越容易散出去，高温下越不容易坏

正是硅（Si）、碳化硅（SiC）、氮化镓（GaN）三种材料在上述参数上的巨大差异，造就了三类 MOS 管完全不同的特性，具体基础参数对比如下：

不同MOSFET的材料特性：

材料特性	硅（Si）	碳化硅（SiC）	氮化镓（GaN）
禁带宽度（eV）	1.12	3.26	3.39
临界击穿电场（MV/cm）	0.3	2.5	3.3
电子饱和漂移速度（10⁷cm/s）	1.0	2.0	2.5
热导率（W/cm・K）	1.5	4.9	1.3

二、三类 MOS 的核心特性、优缺点

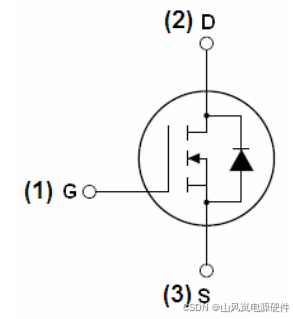

2.1 普通硅基 MOSFET（Si MOS）

Si MOS 是发展时间最长、技术最成熟、应用最广泛的金属-氧化物半导体场效应晶体管，也是所有工程师入门的 "必修课"。

核心优点

成本极低：制造工艺非常成熟，产业链完整，成本具有巨大优势。产品型号覆盖全，全球供应链稳定，交期和价格可控，是量产项目的首选。
驱动简单：标准门极驱动电压（如10-15V），驱动电路设计简单。栅极驱动电压范围宽，常规 10V/12V 驱动即可正常工作，不需要复杂的负压、隔离设计。
资料丰富：型号种类极其丰富，驱动简单，应用方案浩如烟海，设计资源多。不管是基础的 Buck/Boost 电路，还是复杂的 LLC、逆变器，都有海量的成熟方案和调试经验，遇到问题很容易找到解决方案。
型号覆盖极广：耐压从几 V 到上千 V，电流从几百 mA 到几百 A，几乎能覆盖所有中低压、低频的功率场景。

核心缺点

高压性能差 ：Si 材料的击穿电场低，想要做高耐压，必须加厚芯片的漂移层，直接导致导通电阻 Rds (on) 随耐压呈平方级飙升。比如 600V 的 Si MOS，导通电阻远高于同耐压的 SiC/GaN，导通损耗极大。
开关速度慢：电子漂移速度低，存在"米勒效应"，开关过渡时间长，开关损耗随频率升高快速增加，常规应用频率基本不超过 100kHz，超过后效率会严重下降。
高温性能差：Si 的禁带宽度窄，高温下漏电流急剧增加，且导通电阻随温度升高会翻倍（150℃时 Rds (on) 是 25℃的 2 倍以上），高温环境下可靠性和效率都会大幅下降，最高结温通常不超过150°C。
体二极管反向恢复问题严重：Si MOS 的体二极管反向恢复电荷大，在桥式电路、硬开关拓扑中，反向恢复会产生巨大的损耗和尖峰，不仅降低效率，还会增加器件击穿的风险。

性能瓶颈： 在高压、高频、高温下性能急剧下降。

主要应用场景： 消费电子、电脑电源、家电、低压电机驱动、低功率开关电源等对成本和性能要求不极端的领域。

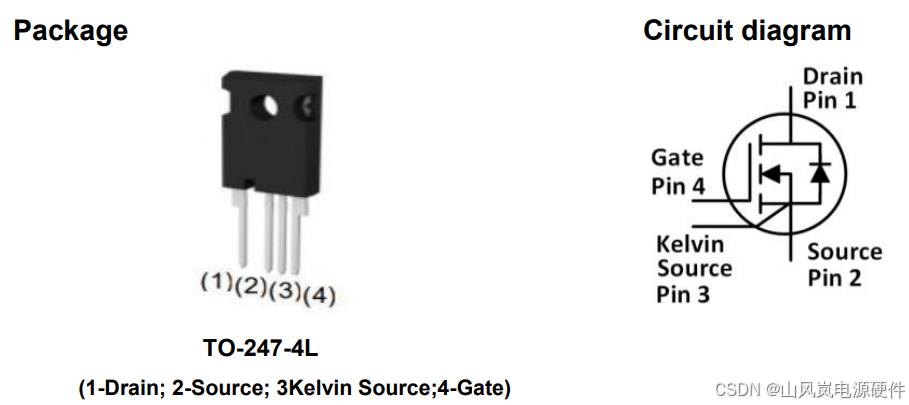

2.2 碳化硅 MOSFET（SiC MOS）

SiC 属于宽禁带半导体，完美补齐了 Si MOS 在高压、高温、大功率场景的短板，是新能源领域的核心器件。

核心优点

高压性能优异 ：耐压可以轻松做到1700V以上，非常适合高压应用。SiC 的击穿电场是 Si 的 8 倍以上，相同耐压下，漂移层厚度只有 Si 的 1/10，导通电阻可以做到 Si MOS 的 1/100，高压下导通损耗极低，且导通电阻随耐压几乎不飙升。
开关速度快：开关速度比Si-MOSFET快得多，开关损耗只有同规格 Si MOS 的 1/5-1/10，工作频率可以做到几百 kHz，远超 Si MOS 的上限，能大幅减小变压器、电感等无源器件的体积。
导通电阻小： 在相同耐压下，导通电阻比Si-MOSFET小很多。且高温下的导通电阻变化小，150℃时导通电阻仅比 25℃升高 20%-30%。
高温稳定性强：SiC 的禁带宽度远大于 Si，最高工作结温可以到 175℃甚至 200℃，且高温下漏电流极小，器件参数随温度变化较小，在车载、光伏等高温密闭环境中优势巨大。
散热能力极强：材料本身导热性好，易于散热，能在更高环境温度下工作（结温可达200°C以上）。热导率是 Si 的 3 倍以上，相同发热下，芯片温升更低，散热设计难度大幅降低，适合大功率、高功率密度的场景。
体二极管极小：SiC MOS 的体二极管反向恢复电荷几乎为零，反向恢复损耗可以忽略不计，彻底解决了 Si MOS 在桥式电路、硬开关拓扑中的反向恢复痛点，大幅提升电路稳定性和效率。

核心缺点

成本高：衬底材料昂贵，制造工艺复杂，导致器件价格较高。同规格的 SiC MOS 价格是 Si MOS 的 3-10 倍，对成本敏感的项目很难大规模应用。
驱动稍复杂：栅极驱动电压范围窄（通常推荐+18V~20V开启，-3V~-5V关断；常规 - 4V~+18V），必须设计负压关断电路，否则容易出现误开通，甚至炸管；对驱动回路的寄生电感极其敏感，layout 要求远高于 Si MOS。
抗浪涌、抗短路能力弱：SiC MOS 的短路耐受时间远短于 Si MOS，对电路的保护设计要求极高，调试时很容易因为过流、过压直接烧毁器件。
供应链成熟度不如 Si：高端芯片和晶圆产能主要集中在少数厂商，交期和价格波动比 Si 大，国产化替代仍在发展中。

主要应用场景： 新能源汽车（主驱逆变器、OBC、DC-DC）、光伏逆变器、工业电机驱动、轨道交通、不间断电源等高电压、大功率场合。

2.3 氮化镓 MOSFET（GaN MOS）

这里要先纠正一个行业常识：我们常说的 "GaN MOS"，绝大多数是增强型 GaN HEMT（高电子迁移率晶体管），行业内习惯统称 GaN MOS，它和传统的 Si MOS 结构完全不同，核心优势是极致的开关速度。

核心优点

开关速度极快 ：是三者中最快的，开关损耗极低，工作频率可达MHz级别。GaN 的电子漂移速度是 Si 的 2.5 倍，开关过渡时间只有纳秒级，开关损耗是同规格 Si MOS 的 1/10 以下；
**无体二极管：**没有PN结，没有寄生的体二极管，反向导通时通过通道实现，反向恢复电荷几乎为0，彻底消除了反向恢复损耗，是图腾柱 PFC、高频 LLC 等拓扑的绝佳选择。
极致的功率密度：工作频率可以做到 1MHz 甚至更高，远超 Si 和 SiC 的常规应用频率，能让变压器、电感、电容的体积缩小数倍，完美适配 "小体积、大功率" 的需求。
导通电阻小：650V 及以下耐压区间，GaN 的导通电阻远低于同规格 Si MOS，高温下 Rds (on) 的变化也远小于 Si，导通损耗和开关损耗双低，效率可以做到 98% 以上。
体积小：极高的频率允许使用更小的被动元件（电感、电容），使得整个系统体积大大缩小。相同规格下，GaN 芯片的体积远小于 Si MOS，
寄生参数低：内部寄生电感、电容极小，高频工作下的振铃和尖峰更容易控制（前提是 layout 设计到位）。

核心缺点

无高压型号：目前 GaN 器件主流耐压集中在 650V 及以下，1200V 以上的高压大电流型号极少，远不如 SiC 的覆盖范围，不适合高压大功率场景。
驱动难度大：门极阈值电压很低（约1.5V），容易被噪声干扰导致误导通，GaN 器件的栅极耐压范围极窄，通常需要特殊的负压关断或精准的电压控制驱动（常规 ±6V，最优驱动 + 6V/0V），超过耐压极限会直接永久性损坏；对驱动回路的寄生电感、驱动电阻的匹配要求极其苛刻，稍有不慎就会炸管。
反向导通有门槛：GaN 没有体二极管，反向导通需要栅极控制，反向导通压降比 Si MOS 的体二极管高，在需要双向导通的场景中，需要额外优化控制逻辑。
成本高：同规格 GaN 器件价格是 Si MOS 的 2-8 倍。
PCB 布局苛刻：纳秒级的开关速度，意味着 PCB 上哪怕几 nH 的寄生电感，都会产生巨大的电压尖峰和振铃，必须严格控制驱动回路、功率回路的走线长度和面积。

主要应用场景： 快充充电器、数据中心服务器电源、5G通信电源、高端音频D类放大器、激光雷达等追求超高频率、高功率密度和高效率的中功率领域。

三、三类 MOS 核心差异对比

为了方便快速查阅、对比，这里把三类器件的核心特性整理成一张清晰的表格：

对比维度	Si MOS	SiC MOS	GaN MOS（HEMT）
主流耐压范围	20V-1700V	650V-3300V	100V-650V
导通电阻（同耐压）	高，高压下飙升	极低，高压下几乎不飙升	低，中低压下优势明显
开关速度	慢	快	极快
开关损耗	高：受限于速度，存在显著的交叠损耗和反向恢复问题	低：开关速度比硅MOSFET快得多，开关损耗显著降低	极低：开关速度极快，无体二极管反向恢复问题，高频下优势巨大
反向恢复特性	差，反向恢复电荷大	优，几乎无反向恢复	完美，零反向恢复
高温性能（150℃）	差，Rds (on) 翻倍，漏电流大	优，Rds (on) 仅升高 20%-30%	良，Rds (on) 升高小于 50%
驱动难度	极低，容错率高	中等，需负压驱动	极高，容错率极低
成本	极低	高	中高
供应链成熟度	极高	中等	中等
最高工作频率	≤100kHz	≤500kHz	≤3MHz
核心优势	成本低、成熟度高、容错率高	高压、高温、大功率、高可靠性	高频、高效、高功率密度、小体积
核心短板	高压、高频、高温性能差	成本高、驱动门槛高、抗浪涌弱	高压型号缺失、layout 要求极高、容错率低

四、场景化选型：核心区别与选择考量

电压等级：
- < 600V： Si-MOSFET（成本优先）、GaN（性能优先）。
- 600V - 1200V+ ： SiC的主战场，与高压IGBT竞争。
- > 1700V：目前主要是SiC和IGBT的领域。
频率与功率密度：
- 需要MHz级别 开关频率和极小体积 ？ -> 首选GaN。
- 频率在几十kHz到几百kHz，功率较大？ -> SiC和GaN都可以考虑，看电压等级。
成本与成熟度：
- 极致成本控制，性能要求不高 -> Si-MOSFET。
- 愿意为更高的效率、更小的系统体积 支付溢价 -> GaN 或SiC。
热管理：
- 环境温度极高 -> SiC 因其更高的热导率和结温，表现更稳健。

总结

普通Si-MOSFET 是性价比之王，统治着中低压常规应用。
SiC MOSFET 是高压、高温、大功率领域的性能猛兽，正在取代IGBT。
GaN HEMT 是高频、高效率、高功率密度的颠覆者，正在中低压领域开疆拓土。

这三者不是简单的谁替代谁的关系，而是根据不同的应用需求，在"成本-性能-电压-频率"这个多维空间中找到了各自的最佳位置。未来很长一段时间内，它们将会是并存和互补的关系。
