一、引言
随着手机显示触控一体化技术的升级，内藏式触控高分子分散液晶（PDLC）结构因兼具超轻薄、高触控分辨率及优异光学性能的优势，成为中高端手机的核心配置之一。该结构通过将触控传感器内嵌于显示面板内部，实现触控与显示功能的集成复用，大幅优化了整机外观与交互体验。然而，其内部液晶线路为微米级精细结构，易因制程缺陷、外力弯折或静电损伤出现开路、短路等故障，导致触控失灵或显示异常。激光修复技术凭借高精度、非接触性的核心优势，可实现对液晶线路故障的精准修复，为保障内藏式触控PDLC结构的可靠性提供关键技术支撑。本文将系统解析其光学复合结构，并深入探讨液晶线路的激光修复原理。
二、手机内藏式触控PDLC结构的光学复合结构解析
（一）核心层状复合结构组成
内藏式触控PDLC的光学复合结构采用分层集成设计，核心层状结构自上而下依次为：彩膜基板层、触控感应电极层、PDLC功能层、触控驱动电极层、显示驱动基板层，各层通过光学适配设计实现功能协同。其中，PDLC功能层为核心光学调控单元，由聚合物基质与纳米级液晶微滴构成双连续相结构，无需基板取向处理即可通过电场调控光学性能；触控电极层采用氧化铟锡（ITO）梳状电极图案，与PDLC功能层紧密贴合，通过电容感应实现触控信号采集，且电极宽度与间距均控制在微米级以保障触控精度；显示驱动基板层则通过复用V-com电极作为触控Tx/Rx电极，配合TDDI芯片实现触控与显示信号的一体化驱动，简化了结构复杂度。
（二）光学性能协同机制
该复合结构的光学协同核心在于PDLC功能层与电极层的光学适配设计。PDLC功能层中液晶微滴尺寸控制在50-300nm（小于可见光波长），可有效抑制光散射，在400-800nm可见光范围内透光率超70%，确保显示画面的清晰度；触控电极层采用高透光ITO材料，并通过优化电极图案占空比，减少对显示光线的遮挡，保障光学均匀性。当施加触控压力时，感应电极层随彩膜基板形变，导致触控点区域PDLC层厚度变化，通过液晶分子取向改变引发双折射效应变化，实现触控信号的精准识别，同时维持显示画面的光学稳定性。
三、液晶线路故障类型与激光修复核心原理
（一）典型液晶线路故障类型
内藏式触控PDLC结构中的液晶线路主要包括触控电极连接线路与驱动信号传输线路，典型故障可分为三类：一是开路故障，由制程中的光刻偏差、外力弯折导致线路断裂，或电极氧化导致接触不良，使信号传输中断；二是短路故障，源于制程污染导致的线路桥连，或静电击穿引发的绝缘层破损；三是线路接触不良，多由电极表面氧化层堆积或PDLC层与电极层界面剥离导致。此类故障因线路尺寸微小（线宽仅数微米），传统维修方式难以精准处理。
（二）激光修复核心原理
激光修复的核心原理是基于"选择性能量作用"实现故障线路的精准修复，即通过调控激光参数使能量仅作用于故障区域，不损伤周边光学层与线路。针对不同故障类型，修复原理存在差异：对于开路故障，采用532nm绿光激光，通过激光诱导烧结效应，使线路断点处的金属材料重熔或搭配导电浆料固化，重构导通路径，激光能量密度控制在2-3J/cm²以确保烧结强度与线路一致性；对于短路故障，选用1064nm红外纳秒激光，利用高能量密度实现短路部位多余导电物质的精准汽化去除，恢复线路绝缘性能，光斑直径精准控制在1-2μm以避免损伤正常线路；对于电极氧化导致的接触不良，通过激光的清洁效应清除电极表面氧化层，同时轻微活化电极表面，强化接触稳定性。
四、激光修复的关键技术适配与实施基础
（一）修复设备核心配置
适配该结构液晶线路修复的激光设备需具备高精度与光学层保护特性：配备多波长可调激光器，可按需切换绿光与红外光适配不同故障；集成1000万像素CCD相机与压电陶瓷驱动平台，实现≤±0.5μm的定位精度，精准捕捉微米级故障区域；搭载实时温控监测模块，确保修复区域温度不超过60℃，避免PDLC层液晶分子性能受损；采用柔性真空夹具，防止固定过程中对复合结构造成机械损伤。
（二）修复过程的光学层保护机制
修复过程中通过双重机制保障光学复合结构不受损伤：一是参数精准调控，根据线路材料与周边光学层的光学特性，优化激光波长与能量阈值，使激光能量仅被金属线路吸收，避免被PDLC层或基板层吸收引发光学性能退化；二是采用脉冲式扫描方式，减少激光持续作用导致的局部升温，同时通过实时图像监测动态调整扫描路径，确保修复范围精准局限于故障区域，保障复合结构的整体光学性能不受影响。
五、修复优势与应用价值
激光修复技术对手机内藏式触控PDLC结构液晶线路的修复具有显著优势：相较于传统更换面板总成的方式，修复成本降低60%-70%，且修复周期可控制在30分钟内；非接触性修复模式避免了对精细光学复合结构的二次损伤，修复后线路导通稳定性与原结构一致性达90%以上；适配批量故障修复需求，可与量产线检测环节无缝衔接。该技术不仅提升了内藏式触控PDLC结构的维修可行性，也为延长手机使用寿命、降低电子废弃物产生提供了技术支撑，具有重要的实用价值与环保意义。
显示面板激光修复设备：精密修复解决方案

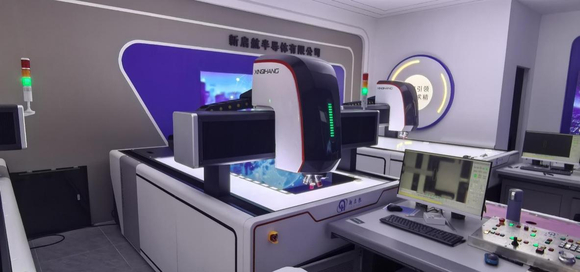

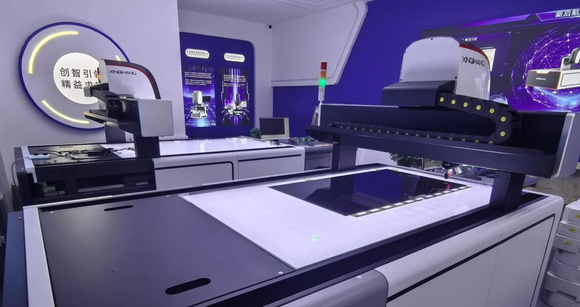

新启航水冷激光修复设备搭载NW激光器，整合精密光学系统、镭射加工/观测专用显微镜及光学物镜，构建起高精度修复核心架构。设备采用X/Y轴自动精细调节、Z轴半自动智能调节模式，搭配大理石精密光学基础载物平台，以卓越的稳定性和操控性，实现对工件特定材质层短路缺陷的精准修补，展现出强大且专业的镭射修复能力。
一、多元适配的应用场景
本设备专为TFT-LCD系列液晶面板修复设计，可覆盖15.6寸至120寸全尺寸范围，精准攻克LCD面板常见不良现象。无论是恼人的亮点、暗点，还是复杂的断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线及横网等缺陷，都能通过先进的镭射修复技术快速处理，为液晶面板品质提升提供可靠保障。
二、智能协同的先进控制系统

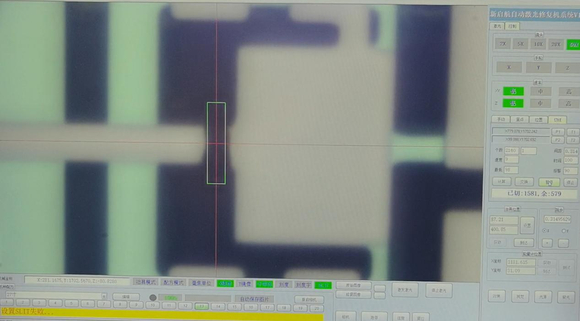

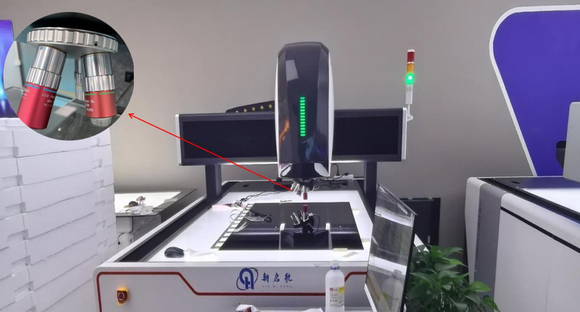

设备采用前沿多线程技术、COM技术，深度融合运动算法与图像视觉算法，实现电机驱动系统、激光控制系统、图像识别系统的高效联动。凭借微米级精准控制能力，可快速、准确锁定产品缺陷点。此外，设备提供全自动四孔鼻轮调焦功能，并支持选配四孔电动鼻轮，满足多样化使用需求。同时，简洁直观的操作界面设计，大幅降低操作人员的学习成本与使用门槛。
三、灵活高效的高兼容性软件系统
针对不同型号激光控制器通讯协议的差异，本设备软件系统进行深度优化。通过将多种激光器通讯协议集成于同一软件，操作人员仅需通过简单的软件选项，即可激活当前使用的激光器。这种设计使激光器对操作者完全透明，让操作人员专注于工艺与功能实现，无需关注激光器具体型号差异，显著提升工作效率与便捷性。
