一、C语言基础知识

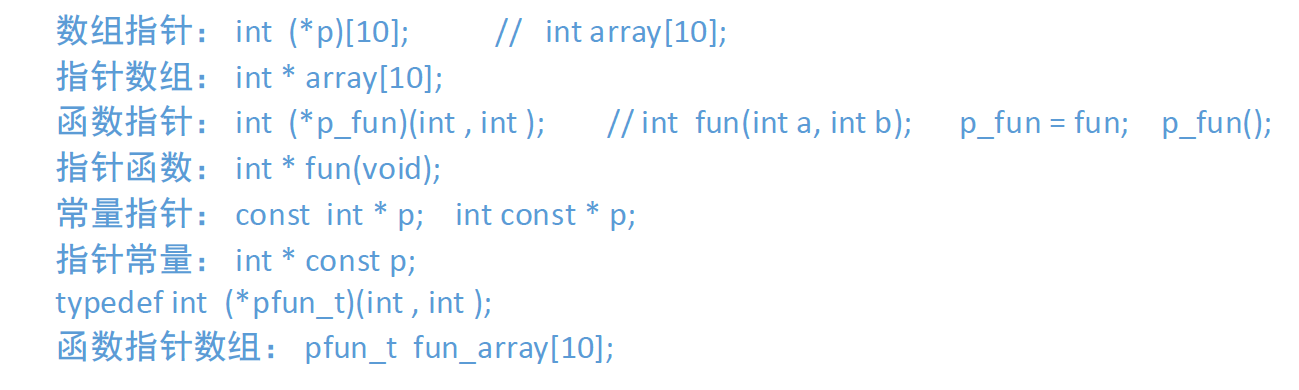

1.数据类型

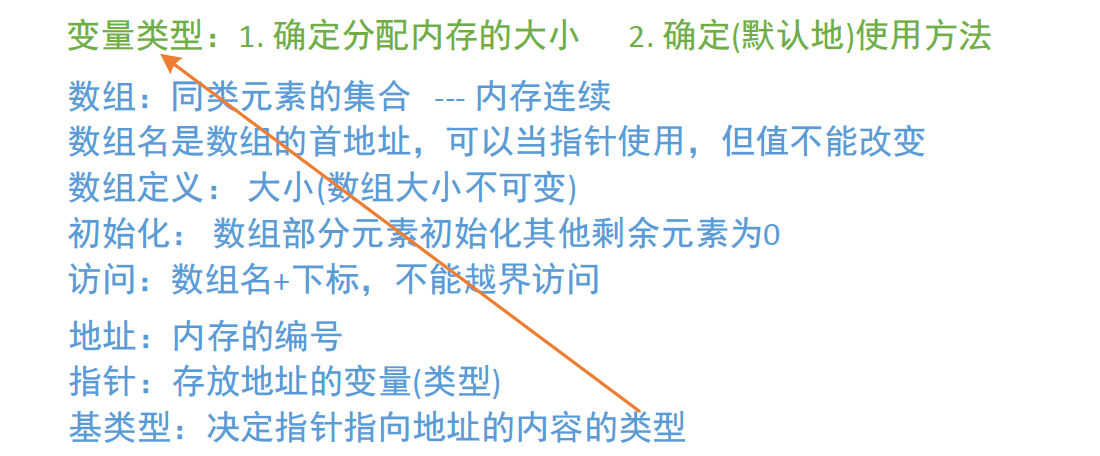

2.变量类型

**注：**定义一个变量，如果是全局的变量则默认就是0；如果是局部变量若不初始化为0，则默认是随机值。

二、ARM 汇编常用伪操作

伪操作是汇编源程序中用于辅助汇编、定义数据 / 符号的指令，不直接生成机器码，仅指导汇编器工作，常用核心伪操作：

数据定义伪操作：DCB（定义字节）、DCW（定义半字）、DCD（定义字），用于在内存中分配空间并初始化数据。
符号定义伪操作：EQU（等价定义，类似宏定义）、AREA（定义代码段 / 数据段）、ENTRY（指定程序入口）、END（指定程序结束）。
其他常用伪操作：ALIGN（字节对齐，混合编程必备）、EXTERN（声明外部符号，跨文件调用使用）、EXPORT（导出符号，供其他文件调用）。

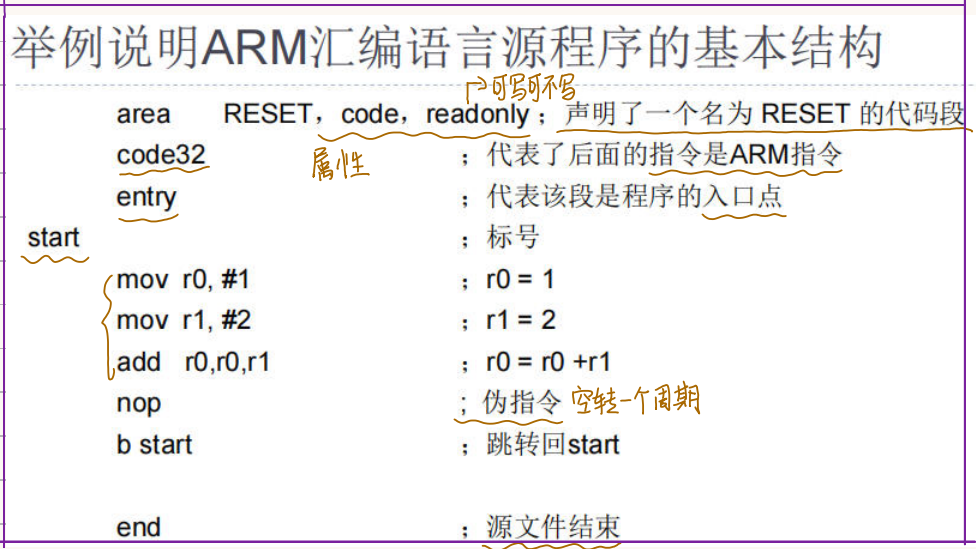

三、ARM 汇编源程序基本结构

汇编源程序采用 "段式结构"，核心分为代码段和数据段，结构清晰、规范：

数据段（DATA）：用于存放常量、变量等数据，使用 AREA 伪操作定义，可通过数据定义伪操作初始化数据。
代码段（CODE）：用于存放汇编指令，是程序执行的核心，需指定 ENTRY 入口，END 结束，指令按执行顺序编写。
基本框架：先定义数据段，再定义代码段，明确入口地址，指令遵循 ARM 指令格式，配合伪操作完成程序编写。

四、ARM 指令集（六大类，核心重点）

ARM 指令集属于 RISC 精简指令集，指令简洁、执行效率高，按功能分为六大类，重点掌握指令功能与适用场景：

数据处理指令：核心指令，用于数据运算、逻辑操作，如 MOV（数据传送）、ADD（加法）、SUB（减法）、AND（与运算）、ORR（或运算）、CMP（比较）。
数据加载与存储指令：用于实现寄存器与内存之间的数据传输，如 LDR（从内存加载数据到寄存器）、STR（将寄存器数据存储到内存）。
分支指令：用于控制程序执行流程，如 B（无条件跳转）、BL（带返回的跳转，用于函数调用）、BX（跳转并切换指令集）。
堆栈操作指令：用于栈的压栈、出栈，如 STMFD（满栈递减压栈）、LDMFD（满栈递减出栈），是函数调用、现场保存的核心。
异常处理指令：用于触发异常、中断返回，如 SWI（软中断指令）、BX LR（中断 / 函数返回）。
协处理器指令：用于操作协处理器（如浮点协处理器），日常裸机开发中使用较少。

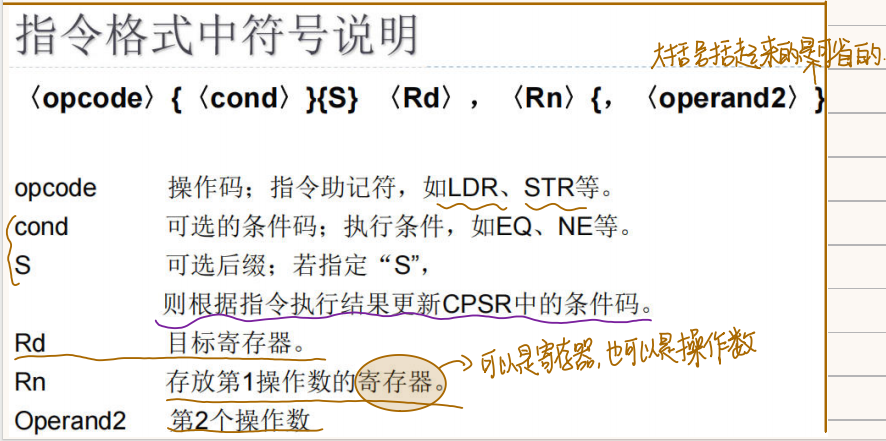

五、ARM 指令格式与符号说明

1. 指令格式（通用格式）

指令助记符 {条件码} 目标操作数, 源操作数1, 源操作数2

指令助记符：指令核心功能（如 ADD、MOV）。
条件码：可选，用于条件执行（如 EQ 相等、NE 不相等），满足条件时指令才执行。
操作数：多为寄存器（如 R0、R1），部分指令支持立即数（如 #0x10）、内存地址。

六、数据处理指令与条件码

1. 数据处理指令细节

核心功能：对寄存器中的数据进行算术、逻辑运算，运算结果通常存入目标寄存器。
重点指令：
- CMP R1, R2：比较 R1 和 R2，结果不存入寄存器，仅更新 CPSR 中的条件标志位（N、Z、C、V）。
- MOV R0, #0x01：将立即数 0x01 传送到 R0 寄存器。
- ADD R0, R1, R2：R0 = R1 + R2，运算后更新 CPSR 标志位。

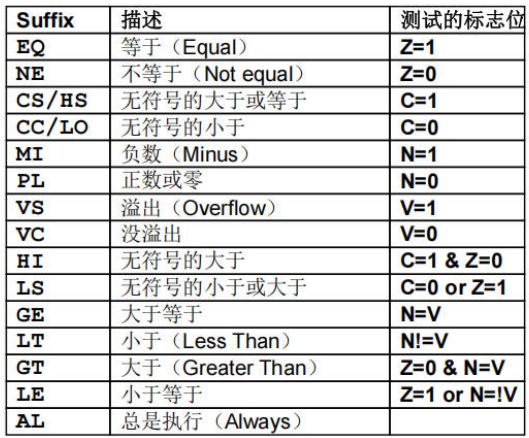

2. 条件码（核心重点）

条件码基于 CPSR 中的标志位，实现指令的条件执行，常用条件码：

条件码	含义	标志位要求	常用场景
EQ	相等	Z=1	比较后相等时执行
NE	不相等	Z=0	比较后不相等时执行
GT	大于（无符号）	C=1 且 Z=0	无符号数比较大于时执行
LT	小于（无符号）	C=0 且 Z=0	无符号数比较小于时执行

示例：ADD EQ R0, R1, R2，仅当 Z=1（上一次比较相等）时，执行 R0=R1+R2。

七、ARM 函数调用原理（核心难点）

函数调用的核心是利用栈保存现场、传递参数、返回地址，结合 ARM 栈结构与指令实现，重点掌握以下内容：

1. ARM 堆栈类型（延续之前栈结构知识）

核心组合：减栈 + 满栈（ARM 默认），即压栈时 SP 向低地址递减，SP 指向栈中最后一个有效数据。
ARM 最常用的是 满递减堆栈（FD, Full Descending） ：满：SP 指向最后压入的数据 （即栈顶）。递减：压栈时 SP 向低地址移动（先减后存），出栈时向高地址移动（先取后加）。

2. 栈操作核心指令

STMFD SP!, {R0-R3, LR}：满栈递减压栈，将 R0~R3（函数参数）、LR（返回地址）压入栈中，保存现场。
LDMFD SP!, {R0-R3, PC}：满栈递减出栈，将栈中数据恢复到 R0~R3、PC，恢复现场并返回。

3. 栈的初始化与使用

初始化栈 SP 寄存器：程序启动时，需指定栈的起始地址，将栈地址赋值给 SP（如 LDR SP, =0x80000000），确保栈有足够空间。
函数调用原理：
- 调用方：将函数参数存入 R0~R3（ARM 约定），使用 BL 函数名 跳转，BL 会自动将返回地址存入 LR。
- 被调用方：用 STMFD 压栈保存现场，执行函数逻辑，执行完成后用 LDMFD 出栈恢复现场，通过 BX LR 或出栈 PC 返回调用方。

4. 跨文件汇编与混合编程

跨文件汇编：通过 EXPORT 导出被调用函数 / 符号，EXTERN 声明外部函数 / 符号，实现不同汇编文件之间的调用。
C 语言与汇编混合编译：
- 汇编调用 C 函数：C 函数名需用 EXPORT 导出，汇编中通过 BL 函数名 调用，参数存入 R0~R3。
- C 调用汇编函数：汇编函数用 EXPORT 导出，C 中用 extern 声明，直接调用即可。
- 关键要求：混合编程时，需通过 ALIGN 伪操作实现字节对齐（通常 4 字节对齐），避免内存访问异常。

八、更改 ARM 工作模式

工作模式切换的核心是修改 CPSR 中的模式位（M [4:0]），结合指令实现，常用两种方式：

通过异常 / 中断触发：如 SWI 软中断、IRQ 外部中断，自动切换到对应特权模式（如 SVC、IRQ 模式）。
通过指令手动切换：在特权模式下，通过 MSR 指令修改 CPSR 的模式位，切换到目标模式（如从 SVC 模式切换到 User 模式）。

注意：只有特权模式才能手动切换工作模式，User 模式（非特权）无法修改 CPSR 模式位。

九、中断原理（重点：SWI 软中断）

中断是 ARM 处理器响应内部 / 外部事件的核心机制，本次重点学习 SWI 软中断（软件触发的中断），完整流程如下：

1. 软中断触发

通过 SWI #中断号 指令触发软中断（如 SWI #0x01），触发后处理器自动执行以下操作：

硬件自动保存现场：将当前 CPSR 存入 SVC 模式的 SPSR，将下一条指令地址存入 SVC 模式的 LR。
自动切换到 SVC 模式（管理模式），禁止 IRQ 中断（I=1）。
跳转到异常向量表的 SWI 异常入口地址（0x08），执行异常处理函数。

2. 软中断处理函数核心步骤

计算 SWI 指令地址：通过 LR 减去偏移量（因流水线影响），得到当前 SWI 指令的实际地址。
读取 SWI 指令：从计算出的地址中读取 SWI 指令（32 位）。
提取 24 位软件中断号：SWI 指令的低 24 位为中断号，通过指令运算提取（如屏蔽高 8 位）。
根据中断号执行对应处理逻辑：不同中断号对应不同的处理函数，实现多软中断区分。
恢复现场并返回：通过 LDMFD 出栈恢复 CPSR（从 SPSR）和 PC（从 LR 修正后），回到中断触发前的程序位置继续执行。

cs 复制代码

deal_swi
    stmfd sp!, {r4-r12, lr}          ; 保存现场
    sub r0, lr, #4                   ; 计算 SWI 指令的地址
    ldr r1, [r0]                     ; 读取 SWI 指令本身
    bic r0, r1, #(0xff << 24)        ; 提取低 24 位（SWI 号）
    import c_deal_swi                ; 声明外部 C 函数
    bl c_deal_swi                    ; 调用 C 函数，参数在 r0 中
    ldmfd sp!, {r4-r12, pc}^         ; 恢复现场，切回用户模式，返回

逐行解释

1. `deal_swi`

这是 软中断异常处理函数的标签
当 CPU 执行到 SWI #xxx 时，硬件会自动跳转到这里执行

2. `stmfd sp!, {r4-r12, lr}`

功能：压栈保存现场

stmfd：满栈递减方式压栈（ARM 标准栈）
sp!：栈指针自动更新
{r4-r12, lr}：把这些寄存器全部压入栈
**为什么要保存？**因为进入软中断后，这些寄存器的值会被覆盖，不保存的话，回到用户程序时数据就乱了。
lr 这里保存的是：中断的返回地址

3. `sub r0, lr, #4`

功能：计算出真正的 SWI 指令地址

为什么要减 4？

因为 ARM 是 3 级流水线：

取指
译码
执行

当执行到 SWI 指令时，PC 已经指向下下一条指令硬件自动把返回地址存在 LR 里 = SWI地址 + 4

所以要得到 SWI 指令本身的地址，必须：

复制代码

SWI指令地址 = LR - 4

结果存在 r0。

4. `ldr r1, [r0]`

功能：读取 SWI 指令的 32 位机器码

r0 = SWI 指令的地址
[r0] = 取该地址的 32 位数据
读到 r1 中

这条指令读取到的是：

复制代码

0xEFXXXXXX   (SWI 指令的机器码)

高 8 位是操作码，低 24 位是我们写的 SWI #编号

5. `bic r0, r1, #(0xff << 24)`

功能：提取 SWI 指令的低 24 位中断号

bic：位清除指令
0xff <<24 = 高 8 位（11111111 00000000 ...）
作用：把高 8 位抹成 0，只保留低 24 位

最终：

复制代码

r0 = SWI中断号（0~2^24-1）

6. `import c_deal_swi`

告诉汇编器：c_deal_swi 是外部 C 语言函数，不是本文件的

7. `bl c_deal_swi`

跳转到 C 语言函数处理软中断

ARM 规则：

r0 存放第一个参数
所以 C 函数会收到 r0 = SWI 中断号

C 函数原型：

复制代码

void c_deal_swi(unsigned int swi_num);

8. `ldmfd sp!, {r4-r12, pc}^`

最重要一句：恢复现场 + 返回用户模式

逐部分解释：

① `ldmfd`

满栈递减出栈

② `sp!`

恢复栈指针

③ `{r4-r12, pc}`

恢复 r4~r12
把栈中保存的 LR 赋值给 PC
写 PC 就会实现 函数返回

④ 最后的 `^` 符号（关键！）

作用： 恢复 SPSR 到 CPSR 自动从 SVC 模式切回 USER 模式

没有这个 ^，中断返回后 模式不会切换，程序直接崩溃！

整段代码执行流程总结

进入软中断
压栈保存所有寄存器（防止破坏用户现场）
计算 SWI 指令地址（LR - 4）
读取 32 位 SWI 指令
提取低 24 位作为中断号
把中断号放入 r0，调用 C 函数处理
出栈恢复所有寄存器
用 ^ 符号恢复 CPSR，切回用户模式
跳回用户程序继续执行

一句话总结

这段代码就是软中断的标准底层处理：保存现场 → 取中断号 → 交给 C 语言处理 → 恢复现场并返回用户模式。

学习小结

今日重点掌握了 ARM 汇编伪操作、指令集、函数调用原理及 SWI 软中断机制，明确了汇编源程序结构、数据处理指令与条件码的使用，深入理解了栈在函数调用中的作用、混合编程的注意事项，以及软中断的完整处理流程。这些内容是 ARM 裸机开发、中断驱动编写的核心，需结合指令练习，巩固栈操作、现场保存与恢复的细节，为后续实操开发打下基础。
