项目简介:
本项目是一款面向 LVGL 嵌入式图形界面、物联网、综合嵌入式学习的开源开发板，采用 STM32F407VET6 为主控，集成 2.8寸触摸TFT、WiFi、2.4G无线、大容量FLASH、串口下载、稳定电源系统。
硬件（原理图+PCB2层板）+ 软件代码完全开源，适合 LVGL 学习、嵌入式入门、物联网开发、电子竞赛、毕业设计，功能齐全、上手极快。
硬件参数:
主控芯片:
STM32F407VET6，ARM Cortex-M4 内核，最高 168MHz，768KB Flash + 192KB RAM，轻松跑 LVGL + RTOS
显示与触摸:
2.8寸 TFT 触摸屏，分辨率 320×240，ILI9341 驱动，SPI 接口，高速刷屏，适配 LVGL 渲染
无线通信模块:
ESP-01（ESP8266）WiFi 接口
支持串口透传、TCP/UDP、MQTT、连接路由器、物联网云平台
NRF24L01 2.4G 无线接口:支持点对点、无线遥控、多机通信、数据传输
存储扩展:
W25Q128（16MB）SPI FLASH，可存储：字库、图片、界面资源、参数、日志等
串口与下载:
板载 CH340 串口芯片，Type-C 接口，支持串口调试
电源系统:
Type-C 5V 供电，AMS117-3.3V 稳压芯片，输出稳定 3.3V，带电源指示，滤波电路，为整个系统提供稳定供电
扩展接口:
引出全功能 IO 排针，包含 UART/SPI/I2C/ADC/PWM 等常用接口，兼容各类传感器、模块扩展

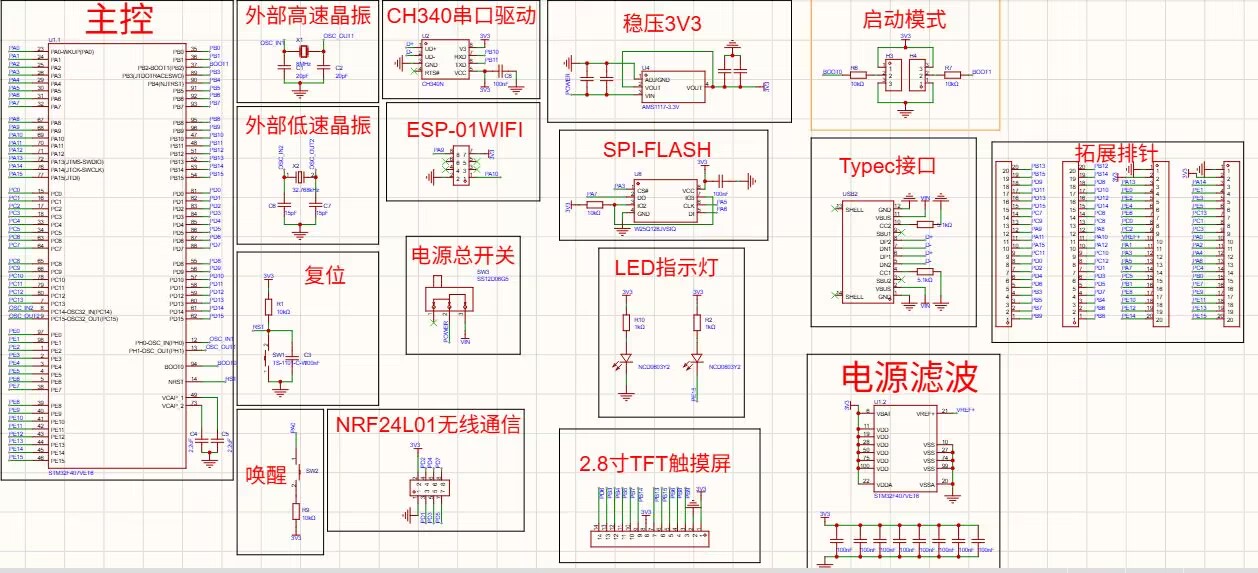

原理图

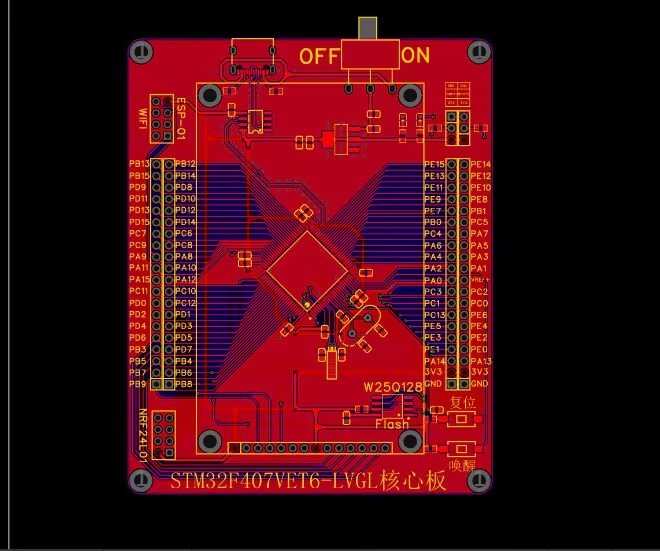

Pcb

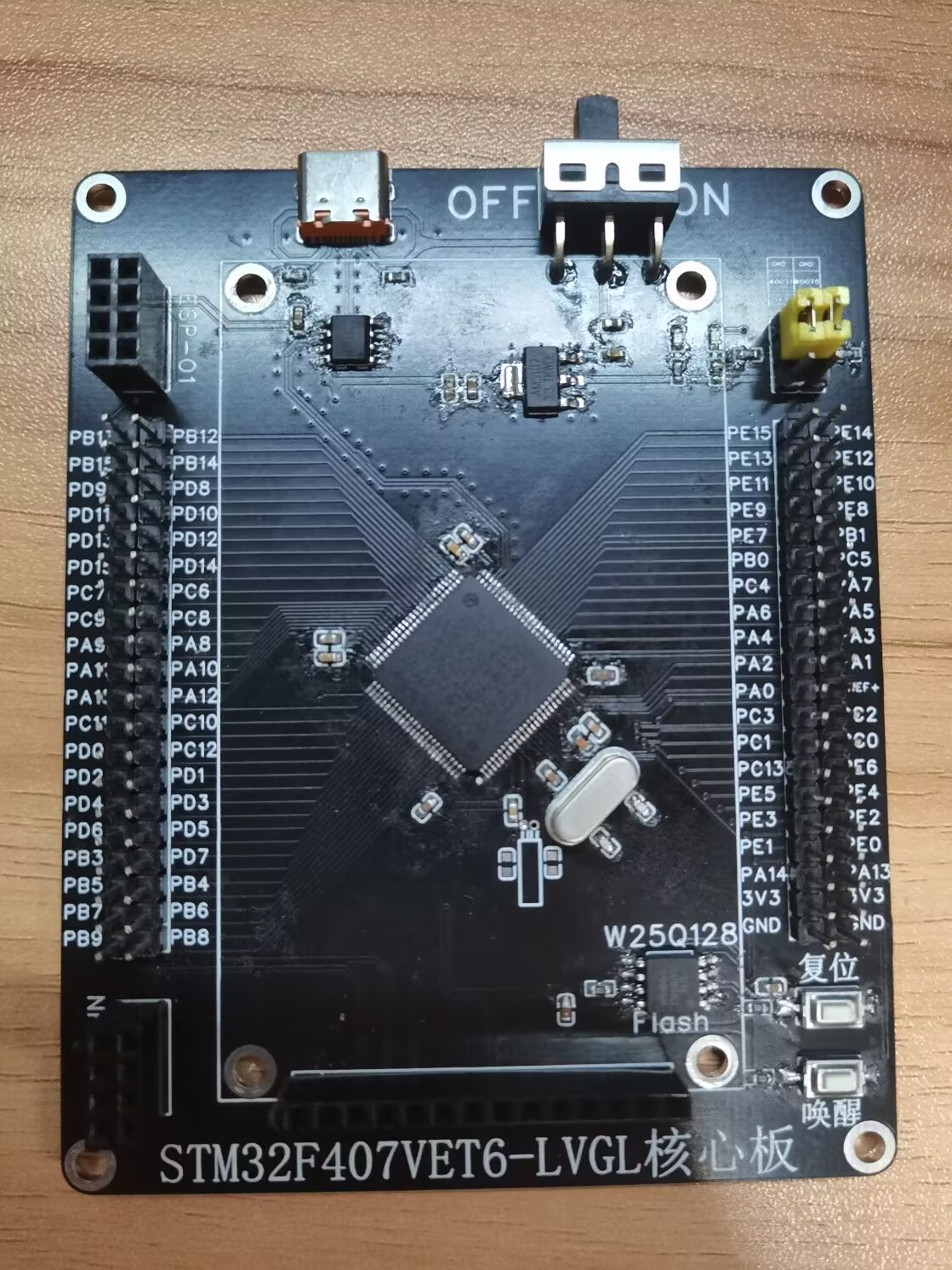

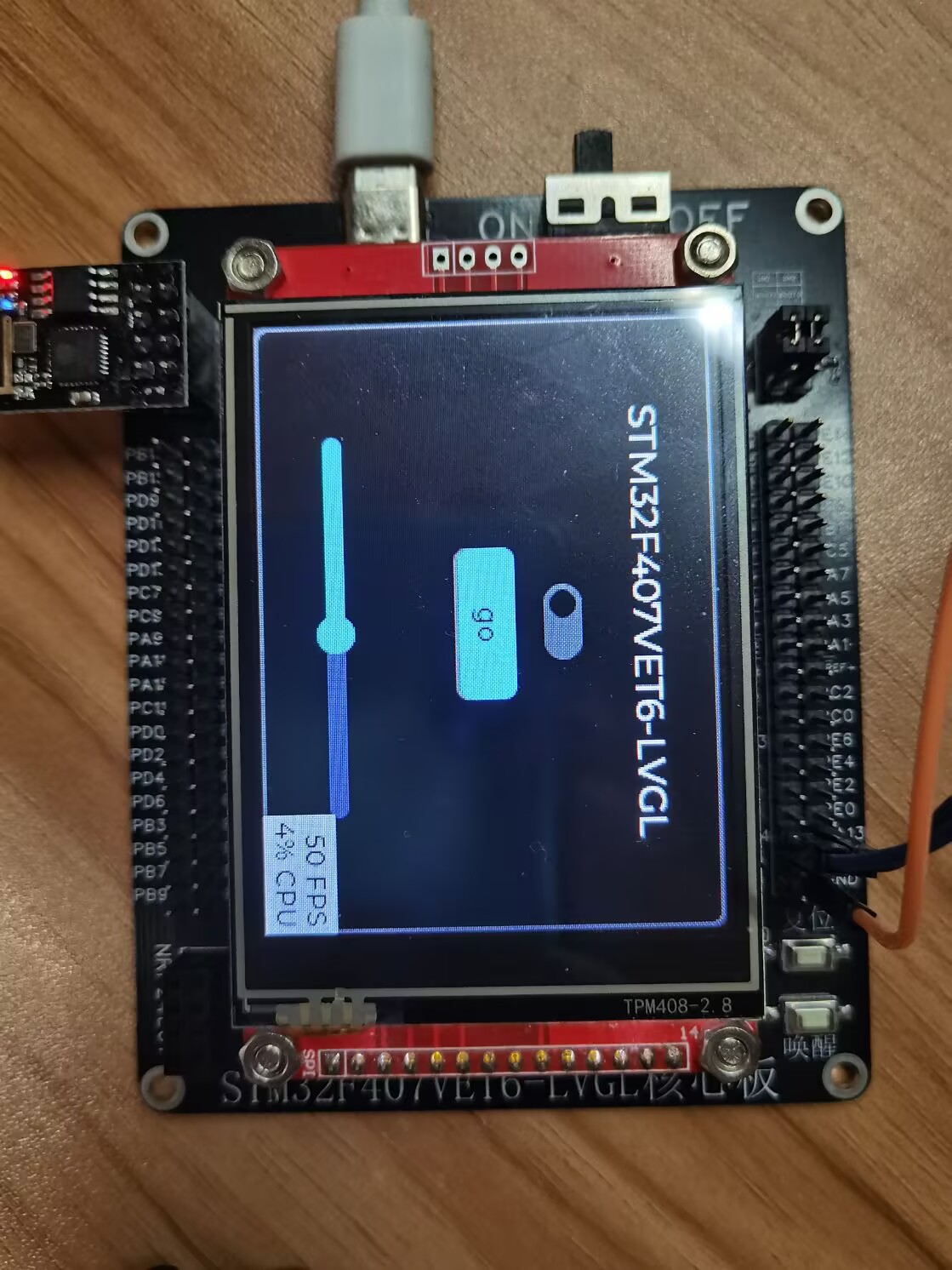

实物图
源码
链接：https://pan.quark.cn/s/464c6911404c?pwd=BMch
提取码：BMch
