Linux 物联网网关主控系统-感知层部分（三）

• [一、核心设备程序（3 类）](#一、核心设备程序（3 类）)
• • coordinator.c新增代码
  • enddevice.c新增代码
• [二、传感器驱动模块（6 类）](#二、传感器驱动模块（6 类）)
• • 传感器驱动模块说明
• [三、外设驱动模块（4 类）](#三、外设驱动模块（4 类）)
• • 外设驱动模块说明
• [四、协议栈 / 应用层公共模块（3 类）](#四、协议栈 / 应用层公共模块（3 类）)
• 五、各模块之间的核心关联关系
• • • [ZigBee 协调器与终端节点数据交互流程](#ZigBee 协调器与终端节点数据交互流程)

一、核心设备程序（3 类）

1. 协调器程序：coordinator.c

核心作用：ZigBee 网络的创建者、数据汇聚中心、控制指令下发端，是整个网络的核心节点。

建网：初始化网络并分配唯一 PAN ID，开放入网权限，允许路由器 / 终端加入；

数据接收：接收终端节点上传的温湿度、光照、气体、人体红外等环境数据，通过串口输出（上位机可读取）；

指令下发：通过串口接收外部控制指令，解析后无线下发给指定终端节点，控制继电器、蜂鸣器、LED；

基础初始化：完成 UART、LCD、ZigBee 端点注册、OSAL 任务初始化，注册按键、网络状态等事件回调。

coordinator.c新增代码

新增 串口初始化，绑定接收回调函数 rxCB

新增 LCD 初始化与清屏函数

改写 rxCB()：发送（电脑 → 协调器 → 终端）

改写 GenericApp_MessageMSGCB()： 接收（终端 → 协调器 → 电脑）

1.rxCB()

电脑发指令 → 协调器收到 → 转发给 ZigBee 终端

// 串口接收回调函数：电脑发指令 → 协调器转发给终端节点
static void rxCB(uint8 port,uint8 event)
{
	uint8 uartbuf[4] = {0};  // LCD显示缓存
	uint8 cmd;               // 串口接收的指令

	HalUARTRead(0,&cmd,1);   // 从串口读取1字节指令

    // 判断是否为合法节点号（0~3号节点）
    if((cmd & STO_MASK) == (0 << 6)
	   ||(cmd & STO_MASK) == (1 << 6)
       ||(cmd & STO_MASK) == (2 << 6)
       ||(cmd & STO_MASK) == (3 << 6)
       )
    {
		sprintf(uartbuf,"cmd:%x",cmd);    // 格式化指令
		HalLcdWriteString(uartbuf,HAL_LCD_LINE_4);  // LCD第四行显示

		// ZigBee无线发送指令到终端设备
		if(AF_DataRequest( &GenericApp_DstAddr, &GenericApp_epDesc,
		               GENERICAPP_CLUSTERID,
		               1,
		               &cmd,
		               &GenericApp_TransID,
		               AF_DISCV_ROUTE, AF_DEFAULT_RADIUS )==afStatus_SUCCESS)
		{
		}
    }
}

2.clear_lcd()

LCD 清屏

// LCD清屏函数
void clear_lcd(void)
{
	BACK_COLOR=MAGENTA;        // 背景色
	POINT_COLOR=YELLOW;        // 字体色
	LCD_Clear(BACK_COLOR);     // 清屏
	return;
}

LCD

HalLcdInit();//LCD初始化
clear_lcd();//清屏

3.GenericApp_Init初始化部分也新增

主要是串口初始化

halUARTCfg_t uartConfig;
  uartConfig.configured = TRUE;
  uartConfig.baudRate = HAL_UART_BR_115200;
  uartConfig.flowControl = FALSE;
  uartConfig.flowControlThreshold = 1;
  uartConfig.rx.maxBufSize = 255;
  uartConfig.tx.maxBufSize = 255;
  uartConfig.idleTimeout = 1;
  uartConfig.intEnable = TRUE;
  uartConfig.callBackFunc = rxCB;
  HalUARTOpen (HAL_UART_PORT_0, &uartConfig);

4.GenericApp_MessageMSGCB

协调器收到终端发来的传感器数据 → 直接通过串口上传给电脑显示

// 接收ZigBee终端发来的数据的回调函数
static void GenericApp_MessageMSGCB( afIncomingMSGPacket_t *pkt )
{
	// 判断收到的是哪个簇ID（对应不同终端/传感器）
	switch ( pkt->clusterId )
	{
	 	case GENERICAPP_CLUSTERID1:   // 终端1数据
	 	case GENERICAPP_CLUSTERID2:   // 终端2数据
	 	case GENERICAPP_CLUSTERID3:   // 终端3数据
	 	case GENERICAPP_CLUSTERID4:   // 终端4数据
			HalUARTWrite(0, pkt->cmd.Data,24);	// 把数据通过串口发给电脑
			break;
	}
}

2. 路由器程序：router.c

核心作用：ZigBee 网络的信号中继器、数据转发端，扩展网络覆盖范围，无独立业务逻辑。

入网：自动搜索并加入协调器创建的网络，作为 FFD 全功能设备运行；

转发：透明转发协调器与终端之间的所有数据 / 指令（无需解析），解决终端与协调器距离过远的通信问题；

基础适配：与协调器共用核心协议栈逻辑，仅简化了硬件初始化（无 LCD、串口指令解析），仅保留 ZigBee 通信能力。

3. 终端节点程序：enddevice.c

核心作用：ZigBee 网络的数据采集端、外设执行端，是感知层核心，负责物理世界的信息采集和设备控制。

入网：自动搜索并加入协调器 / 路由器的网络，作为 RFD 精简功能设备运行，功耗更低；

数据采集：定时采集温湿度（DHT11）、光照、气体浓度、人体红外等环境数据，封装为统一的_EnvMsg数据结构；

定时上报：基于 OSAL 定时器实现周期性数据上报（默认 1 秒），通过 ZigBee 无线发送给协调器；

外设控制：接收协调器下发的控制指令，解析后驱动继电器、蜂鸣器、LED 执行对应动作；

硬件初始化：完成所有传感器、外设的底层初始化，以及 ZigBee 端点、OSAL 任务注册。

enddevice.c新增代码

引入传感器 / 外设驱动头文件，支持硬件扩展

新增 LCD 功能：清屏函数 + 中文标题显示

初始化新增：外设、传感器、LCD 初始化

新增 SyncData ()：采集所有传感器数据并显示

新增定时上报：定时器事件 → 采集数据 → 无线发给协调器

新增外设控制函数：蜂鸣器、LED 开关控制

新增指令解析：接收协调器指令 → 控制外设

最核心

1.发送：定时采集传感器数据 → 无线发给协调器

实现：SyncData() + 定时器事件 + AF_DataRequest()

2.接收：接收协调器控制指令 → 控制外设

实现：GenericApp_MessageMSGCB() + XXXCtrl()

1.传感器等头文件

#include"dht11.h"
#include"beep.h"
#include "led.h"
#include"relay.h"
#include"Gas_head.h"
#include"Infrare_head.h"
#include"light.h"
#include"Temperature_head.h"
#include"stdio.h"
#include"string.h"
#include"relay.h"
#include "chinese.h"

2.屏幕相关

void clear_lcd(void);
void clear_lcd(void)
{


	BACK_COLOR=MAGENTA;
	POINT_COLOR=YELLOW;
	LCD_Clear(BACK_COLOR);


	return;
}
void show_title(void);

void show_title(void)
{
	char offset = 20;
	showhanzi16x16(0 + offset,30,0,wu,YELLOW,BACK_COLOR);
	showhanzi16x16(17+ offset,30,0,xian,YELLOW,BACK_COLOR);
	showhanzi16x16(34+ offset,30,0,chuan,YELLOW,BACK_COLOR);

    showhanzi16x16(51+ offset,30,0,gan,YELLOW,BACK_COLOR);
    showhanzi16x16(68+ offset,30,0,wang,YELLOW,BACK_COLOR);
	return;
}

3.GenericApp_Init

其中在调用初始化

	InitBeep();
	InitLed();
	InitRelay();

	Init_infrare();
	HalLcdInit();
	clear_lcd();

4.同步数据并显示

终端节点采集所有传感器数据 → 统一存入结构体 EnvMsg → 同时显示在 LCD 上

#define HONGWAI P0_5

struct _EnvMsg EnvMsg;
void SyncData(unsigned char  sto_no)  //把所有采集的数据同步到ç>>"æž„ä½"EnvMsg中
{
	char buf[10]={0};

	memset(&EnvMsg,0,sizeof(EnvMsg));

	EnvMsg.head[0] = 's';
	EnvMsg.head[1] = 't';
	EnvMsg.head[2] = ':';
	EnvMsg.type = 'e';
	EnvMsg.ep_no = sto_no;

	readDHT11();

	EnvMsg.temp[0] = (unsigned char)ucharT_data_L;
	EnvMsg.temp[1] = (unsigned char)ucharT_data_H;

	EnvMsg.hum[0] = (unsigned char)ucharRH_data_L;
	EnvMsg.hum[1] = (unsigned char)ucharRH_data_H;

	sprintf(buf,"temp:%d",EnvMsg.temp[1]);
	HalLcdWriteString(buf,HAL_LCD_LINE_5);

	sprintf(buf,"hum:%d",EnvMsg.hum[1]);
	HalLcdWriteString(buf,HAL_LCD_LINE_6);

	EnvMsg.lux =  (unsigned int)myApp_ReadLightLevel();

	sprintf(buf,"li:%d",EnvMsg.lux);

	HalLcdWriteString(buf,HAL_LCD_LINE_7);

	EnvMsg.hongwai = HONGWAI;

	EnvMsg.gas =  (unsigned int)myApp_ReadGasLevel();
	sprintf(buf,"gas:%d",EnvMsg.gas);

	HalLcdWriteString(buf,HAL_LCD_LINE_8);
}

5.定时器定时上报传感器数据

// 定时器事件：每隔一段时间发送一次传感器数据
if ( events & GENERICAPP_SEND_MSG_EVT )
{
	// 1. 采集所有传感器数据（温湿度、光照、气体、红外）
	SyncData(ENDDEVICE_ID);

	// 2. 把结构体数据拷贝到发送缓冲区
	memcpy(sendbuf, &EnvMsg, 24);

	// 3. 通过 ZigBee 无线把 24 字节数据发给协调器
	AF_DataRequest( &GenericApp_DstAddr, &GenericApp_epDesc,
	           GENERICAPP_CLUSTERID1,
	           24,
	           (uchar *)&EnvMsg,
	           &GenericApp_TransID,
	           AF_DISCV_ROUTE, AF_DEFAULT_RADIUS );

	// 4. 重新启动定时器，循环上报
	osal_start_timerEx( GenericApp_TaskID,
	            GENERICAPP_SEND_MSG_EVT,
	            ENDDEVICE_SEND_MSG_TIMEOUT );

	// 清除事件标志
	return (events ^ GENERICAPP_SEND_MSG_EVT);
}

6.相关Ctrl

uint8_t DeviceStatus;

void BeepCtrl(uint8_t cmd)
{

	switch(cmd)
	{
		case BEEP_OFF:
			DeviceStatus &= ~0x02;
			BeepOff();
			//HalLcdWriteString("beep on",HAL_LCD_LINE_5);
			break;
		case BEEP_ON:
			DeviceStatus |= 0x02;
			BeepOn();
			//HalLcdWriteString("beep off",HAL_LCD_LINE_5);
			break;
		default:
			break;
	}
}
void LedCtrl(uint8_t cmd)
{
	switch(cmd)
	{
		case LED_OFF:
			DeviceStatus &= ~0x04;
			//HalLcdWriteString("led off",HAL_LCD_LINE_5);
			LedOff();
			break;
		case LED_ON:
			DeviceStatus |= 0x04;
			//HalLcdWriteString("led on",HAL_LCD_LINE_5);
			LedOn();
			break;
		default:
			break;
	}
}
int cmdcount = 0;

七、GenericApp_MessageMSGCB

// 终端接收协调器无线指令的回调函数
static void GenericApp_MessageMSGCB( afIncomingMSGPacket_t *pkt )
{
	uint8_t cmd = 0;
	char buf[10];

	// 判断是不是控制指令
	switch ( pkt->clusterId )
	{
		// 收到协调器发来的控制指令
		case GENERICAPP_CLUSTERID:

            // 取出1字节指令
            cmd = *(pkt->cmd.Data);

			// 判断：这个指令是不是发给【本终端】的
			if((cmd & STO_MASK) == (ENDDEVICE_ID << 6))
			{
				// 把指令显示在LCD + 串口
				sprintf(buf,"cmd:%x",cmd);
				HalUARTWrite(0, buf,strlen(buf));
				HalLcdWriteString(buf,HAL_LCD_LINE_4);

                // 判断：控制哪个设备（继电器/蜂鸣器/LED）
				switch(cmd & DEV_MASK)
				{
					case RELY:        // 控制继电器
						RelyCtrl(cmd & CMD_MASK);
						break;
					case BEEP:        // 控制蜂鸣器
						BeepCtrl(cmd & CMD_MASK);
						break;
					case LED:         // 控制LED灯
						LedCtrl(cmd & CMD_MASK);
						break;
					default :
						break;
				}
			}
			break;
	}
}

二、传感器驱动模块（6 类）

传感器驱动模块说明

模块文件	对应传感器	核心作用
dht11.c/dht11.h	DHT11 温湿度传感器	初始化 IO 口，实现温湿度数据的读取、校验，提供 readDHT11() 核心接口
Human_Body_infrared.c/Infrare_head.h	人体红外传感器	初始化 P0.5 口，检测人体存在状态，返回格式化的状态字符串（KaTeX parse error: Expected 'EOF', got '#' at position 4: yes#̲/no#）
Gas.c/Gas_head.h	气体传感器	初始化 ADC 采集通道，读取气体浓度模拟值，完成 AD 转换并格式化输出
light.c/light.h	光照传感器	初始化 ADC 采集通道，读取光照强度模拟值，完成 AD 转换并格式化输出
Temperature_head.h	18B20 温度传感器	预留 18B20 驱动接口（未实现完整代码），兼容数字温度传感器采集

三、外设驱动模块（4 类）

外设驱动模块说明

模块文件	对应外设	核心作用
beep.c/beep.h	蜂鸣器	初始化 P0.0 口，提供 BeepOn()/BeepOff() 蜂鸣器开关接口
led.c/led.h	LED 灯	初始化 P1.0/P1.1/P1.4 口，提供 LedOn()/LedOff() LED 组控接口，支持状态上报
relay.c/relay.h	继电器	初始化 P1.3 口，提供 RelayOn()/RelayOff() 继电器开关接口，封装 RelyCtrl() 指令控制接口
head.h	公共类型定义	定义通用数据类型（uchar/uint）、宏常量（SIZE），作为所有驱动的基础头文件

四、协议栈 / 应用层公共模块（3 类）

1. GenericApp.h
   应用层公共头文件，是整套系统的业务约定核心，所有设备程序、驱动模块均依赖此文件，定义了：

ZigBee 通信参数：端点号、配置文件 ID、簇 ID（区分不同节点 / 数据类型）；

数据结构：_EnvMsg统一环境数据结构（温湿度、光照、气体、红外等），规范终端与协调器的数据交互格式；

控制指令掩码：节点号掩码（STO_MASK）、设备号掩码（DEV_MASK）、命令字掩码（CMD_MASK），规范控制指令的解析规则；

宏常量：外设控制命令（如 BEEP_ON/LED_OFF）、定时器超时时间、OSAL 事件定义；

公共函数声明：外设控制、数据同步等跨模块函数。

2. OSAL_GenericApp.c
   Z-Stack OSAL 任务调度配置，是协议栈的任务入口，定义了：

任务数组tasksArr[]：按优先级排列所有协议栈任务（MAC、NWK、HAL、APS 等）和应用层任务（GenericApp），应用层任务优先级最低；

任务初始化osalInitTasks()：依次初始化所有协议栈任务和应用层GenericApp_Init()，为应用层分配 Task ID；

核心作用：实现 OSAL 操作系统的任务调度，让应用层基于事件驱动运行（如定时器事件、数据接收事件、网络状态事件）。

3. 协议栈底层依赖（无独立文件，集成在 Z-Stack 中）

包含 MAC 层、NWK 层、APS 层、ZDO 层等，封装了 ZigBee 无线通信的底层细节，向上提供统一的 API（如AF_DataRequest()数据发送、osal_start_timerEx()定时器、ZDO_STATE_CHANGE网络状态事件），让开发者无需关注底层通信，仅需开发应用层业务。

五、各模块之间的核心关联关系

Z-Stack协议栈（MAC/NWK/APS/OSAL）

↓ 提供通信/调度API

核心设备程序（coordinator/enddevice/router）

↓ 调用驱动接口采集/控制

传感器驱动/外设驱动模块

↓ 操作硬件寄存器

物理硬件（传感器/外设/无线射频）

PS:关于Zigbee部分

GenericApp.h

OSAL_GenericApp.c

Z-Stack 协议栈底层文件（所有底层）

它们是 TI 官方给的框架，只使用，不修改。

对于本项目，只写在这两个文件里：

coordinator.c ------ 协调器（收数据、发指令）

enddevice.c ------ 终端节点（采传感器、控制外设）

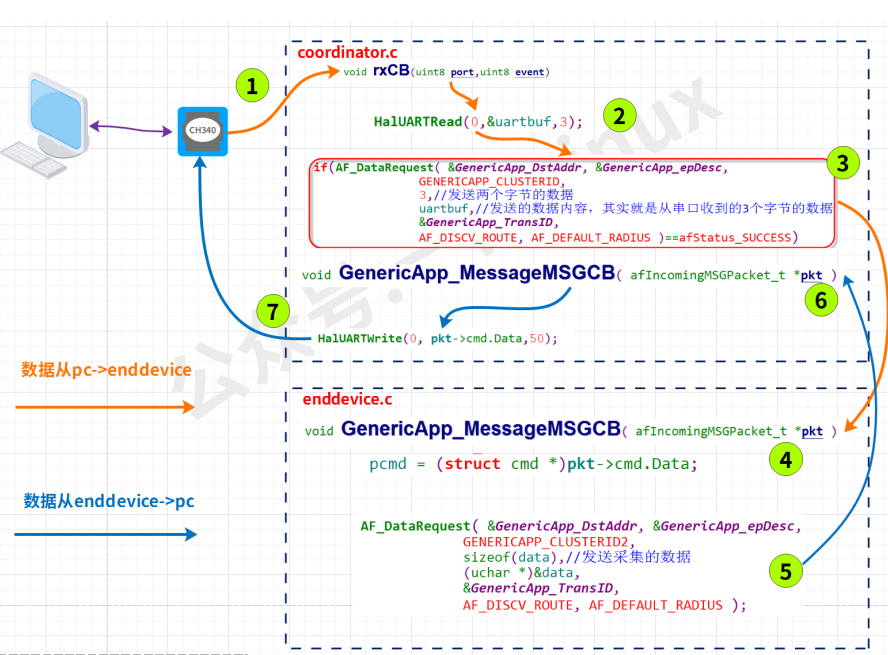

ZigBee 协调器与终端节点数据交互流程

1. 上位机通过串口发送数据给协调器；
2. 触发协调器串口回调函数 rxCB() ，通过 HalUARTRead() 从串口提取出数据；
3. 协调器通过 AF_DataRequest() 将数据发送给网络中其他设备，通过 id: GENERICAPP_CLUSTERID，表明该数据是协调器发送；
4. 触发终端节点回调函数 GenericApp_MessageMSGCB() ，协调器 id 存放在 pkt->clusterId 中，发送的数据存放在 pkt->cmd.data 中；
5. 终端节点可以采集传感器数据，发送数据在缓冲区 data 中，然后通过函数 AF_DataRequest() 发送数据，填充 id: GENERICAPP_CLUSTERID2，表示数据是节点 2 发送；
6. 触发协调器的回调函数 GenericApp_MessageMSGCB()；
7. 协调器提取出终端节点发送的数据 pkt->cmd.data，通过 HalUARTWrite() 发送给上位机。
