人工智能通识课：Matplotlib 绘图基础

在数据分析、科学计算以及机器学习实践中，数据往往不是先靠"计算结果"被理解，而是先靠"图形表现"被看懂。数字本身当然重要，但当数据规模增大、变量关系变复杂时，仅仅阅读一串数值，往往很难迅速把握整体特征。此时，图形就成为理解数据的重要工具。

例如，一组数据如果直接写成：

cs 复制代码

[10, 15, 20, 18, 25]

我们只能大致知道它在变化，却不容易立刻感受到变化的趋势、波动的位置以及增长的快慢；但如果将它绘制成折线图，数据走势通常会立即变得清晰得多。也正因为如此，数据可视化几乎贯穿于数据分析的整个过程：在探索阶段帮助我们观察分布，在建模阶段帮助我们检验关系，在结果展示阶段帮助我们传达结论。

在 Python 生态中，Matplotlib 是最基础、也最重要的可视化库之一。许多更高级的可视化工具，本质上都与它存在直接或间接的联系。

一、Matplotlib 是什么

Matplotlib 是 Python 中用于绘制二维图形的通用可视化库。它支持折线图、散点图、柱状图、直方图、饼图等多种常见图形，也可以进一步扩展到更复杂的可视化任务。

它之所以被广泛使用，主要有几个原因。

第一，它覆盖了数据分析中最常见的绘图需求。无论是展示趋势、比较类别、观察分布，还是分析变量关系，Matplotlib 都能提供基础支持。

第二，它与 NumPy、Pandas 等科学计算库结合紧密。很多时候，我们并不是单独"为了画图而画图"，而是在数组计算、表格处理、统计分析之后，顺势进入可视化阶段。Matplotlib 恰好位于这条工作链的末端，是分析结果的主要展示工具之一。

第三，它具有较强的可定制性。图中的线条、颜色、标签、刻度、图例、网格、尺寸、分辨率等，通常都可以调整。这使得它既适合教学演示，也适合科研绘图和工程输出。

安装：

nginx 复制代码

pip install matplotlib

导入时最常见的写法是：

javascript 复制代码

import matplotlib.pyplot as plt

这里的 pyplot 是 Matplotlib 中最常用的接口模块。它提供了一套类似 MATLAB 风格的状态式绘图方式，因此在入门阶段非常常见。不过，Matplotlib 并不仅仅只有这一种写法。要真正理解它，必须先弄清楚它的图形结构。

二、Matplotlib 的图形结构

学习 Matplotlib 时，最容易混淆的问题之一，是"图到底是什么"。很多初学者只记住了 plt.plot()、plt.show()，却没有真正理解一幅图由哪些对象构成。实际上，Matplotlib 的图形系统是有清晰层次的。

从整体上看，可以把它理解为：

Figure → Axes → 具体图形元素

1、Figure：整个图形对象

Figure 表示整个图形对象，可以把它理解为一张完整的画布。它是所有绘图内容的最外层容器。图像的尺寸、分辨率、整体布局等，通常都与 Figure 有关。

2、Axes：实际绘图的区域

Axes 表示一个具体的绘图区，也就是带有坐标系的区域。绝大多数绘图操作，实际上都发生在 Axes 上。折线、散点、柱子、标题、坐标轴标签、图例等，都通常依附于某个 Axes。

很多初学者会把 Axes 理解为"坐标轴"，这并不准确。更合适的理解是：Axes 是一个完整的绘图区，其中包含横轴、纵轴以及这个区域中的各种图形元素。

3、图形元素：线条、文本、图例等

在 Axes 内部，还存在许多更具体的元素，例如：

• 折线

• 散点

• 柱形

• 标题

• 坐标轴标签

• 图例

• 网格线

这些是图中真正被看到的内容。从使用角度看，初学阶段只需要先把握 Figure 和 Axes 的关系即可，不必过早深入到底层对象体系。

4、直观理解

可以把 Matplotlib 的结构粗略理解为：

css 复制代码

Figure（整个图形）└── Axes（一个绘图区）    ├── 线条    ├── 文本    ├── 图例    └── 坐标轴

如果一张图中包含多个子图，那么一个 Figure 中就会包含多个 Axes。

三、最基本的绘图流程

无论绘制什么类型的图形，Matplotlib 的基本过程大致都可以归纳为以下几步：

1、准备数据

2、创建图形对象或绘图区

3、调用绘图函数

4、添加标题、标签、图例、网格等辅助信息

5、显示图形或保存图像

例如，下面是一段最基础的绘图代码：

javascript 复制代码

import matplotlib.pyplot as pltimport numpy as np
x = np.arange(0, 10)y = x ** 2

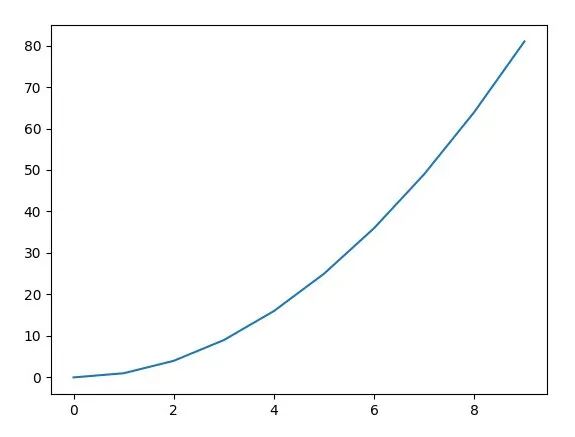

plt.plot(x, y)plt.show()

这段代码虽然很短，但已经包含了最核心的动作：

• x 和 y 是数据

• plt.plot(x, y) 用于绘制图形

• plt.show() 用于显示图形

不过，这样得到的图通常还比较"原始"。在实际使用中，我们往往还需要进一步补充说明信息。例如：

python 复制代码

import matplotlib.pyplot as pltimport numpy as np
x = np.arange(0, 10)y = x ** 2

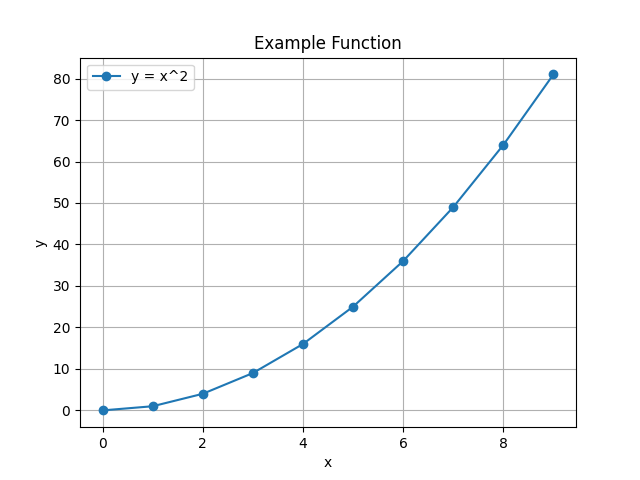

plt.plot(x, y, marker="o", label="y = x^2")plt.title("Example Function")plt.xlabel("x")plt.ylabel("y")plt.legend()plt.grid(True)plt.show()

这时图形就更完整了，因为它不仅有数据曲线，还有标题、坐标轴标签、图例和网格。对于读者来说，图形的可读性会明显提高。

四、最常见的几类基础图形

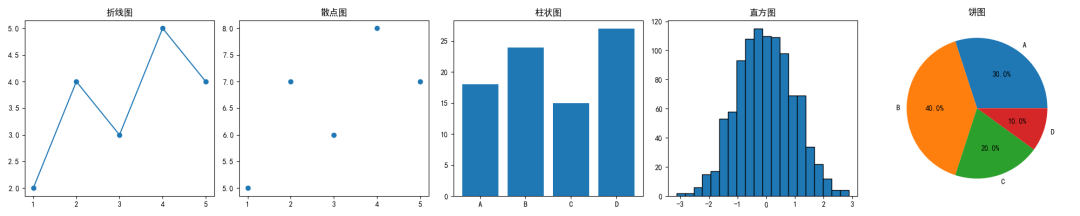

Matplotlib 支持的图形类型很多，但在入门阶段，应先掌握最常见、最有代表性的几类。它们分别对应不同的数据表达任务。

1、折线图：观察趋势

折线图是最常见的基础图形之一，适合展示数据随某个变量的变化趋势。例如时间序列、训练轮次、函数曲线等，都常常使用折线图。

示例：

python 复制代码

import matplotlib.pyplot as pltimport numpy as np
x = np.linspace(0, 10, 100)y = np.sin(x)
plt.plot(x, y, label="sin(x)")plt.title("Line Plot")plt.xlabel("x")plt.ylabel("y")plt.legend()plt.grid(True)plt.show()

折线图强调的是"连续变化"。如果我们关心的是走势、波动、上升下降趋势，那么它通常是首选。

2、散点图：观察变量关系

散点图适合展示两个变量之间的关系。每一个点对应一组观测值，点的分布形态可以帮助我们初步判断相关性、聚集趋势或异常值。

示例：

python 复制代码

import matplotlib.pyplot as plt
x = [1, 2, 3, 4, 5]y = [5, 7, 6, 8, 7]
plt.scatter(x, y)plt.title("Scatter Plot")plt.xlabel("x")plt.ylabel("y")plt.grid(True)plt.show()

如果折线图强调"连起来看变化"，那么散点图更强调"分布在哪里、关系怎样"。在回归分析、相关分析和实验观察中，散点图都很常见。

3、柱状图：比较类别大小

柱状图适合比较不同类别的数据大小。例如不同班级人数、不同商品销量、不同模型准确率等，往往都可以用柱状图呈现。

示例：

javascript 复制代码

import matplotlib.pyplot as plt
categories = ["A", "B", "C", "D"]values = [18, 24, 15, 27]
plt.bar(categories, values)plt.title("Bar Chart")plt.xlabel("Category")plt.ylabel("Value")plt.show()

柱状图强调的是"类别间比较"。它不是为了展示连续变化，而是为了直观比较不同项目之间的差异。

4、直方图：观察数据分布

直方图与柱状图外观相似，但含义不同。它不是用来比较离散类别，而是用来统计数据在各个区间中的分布情况。

示例：

kotlin 复制代码

import matplotlib.pyplot as pltimport numpy as np
data = np.random.normal(0, 1, 1000)
plt.hist(data, bins=30)plt.title("Histogram")plt.xlabel("Value")plt.ylabel("Frequency")plt.show()

直方图常用于回答这些问题：

• 数据主要集中在哪些范围

• 数据分布是否对称

• 是否接近正态分布

• 是否存在明显偏态或异常集中现象

因此，在统计分析和机器学习的数据探索阶段，直方图尤其常见。

5、饼图：展示整体中的占比

饼图适合展示各部分在整体中的比例关系。

示例：

javascript 复制代码

import matplotlib.pyplot as plt
sizes = [30, 40, 30]labels = ["A", "B", "C"]
plt.pie(sizes, labels=labels, autopct="%1.1f%%")plt.title("Pie Chart")plt.show()

饼图虽然直观，却并不总是最优选择。当类别较多或各部分差异不明显时，饼图的可读性会明显下降，这时柱状图往往更清晰。因此，饼图适合在类别不多、比例关系明确时使用。

五、状态式绘图与面向对象绘图

所谓"状态式绘图"，可以理解为：当前有一个默认的图形环境，pyplot 会把你的操作自动作用到当前图或当前绘图区上。这种方式依赖的是 pyplot 提供的状态式接口，优点是上手快，代码短，适合简单场景。

比如：

css 复制代码

plt.plot(x, y)plt.title("Example")plt.xlabel("x")plt.ylabel("y")plt.show()

但当图形变复杂时，它也容易让人分不清"当前到底在操作哪一个图、哪一个子图"。

因此，Matplotlib 官方更推荐另一种方式：面向对象绘图。

1、面向对象写法的基本形式

示例：

python 复制代码

import matplotlib.pyplot as pltimport numpy as np
x = np.linspace(0, 10, 100)y = np.sin(x)
fig, ax = plt.subplots()ax.plot(x, y)ax.set_title("sin(x)")ax.set_xlabel("x")ax.set_ylabel("y")ax.grid(True)
plt.show()

说明：

• fig 表示整个图形对象

• ax 表示具体绘图区

也就是说，图是先被创建出来的，然后再明确地在某个 ax 上绘制内容。

2、为什么更推荐面向对象方式

面向对象写法的最大优点，是结构清楚。尤其当一张图中包含多个子图时，这种优势会更加明显。

示例：

apache 复制代码

import matplotlib.pyplot as pltimport numpy as np
x = np.linspace(0, 10, 100)
fig, ax = plt.subplots(1, 2, figsize=(8, 4))
ax[0].plot(x, np.sin(x))ax[0].set_title("sin(x)")
ax[1].plot(x, np.cos(x))ax[1].set_title("cos(x)")

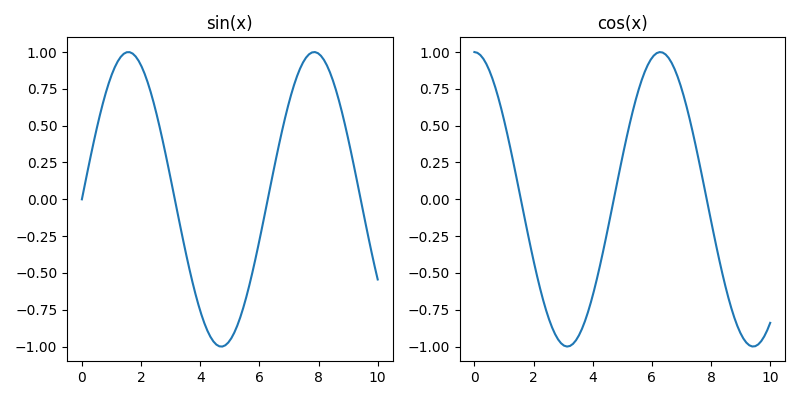

plt.tight_layout()plt.show()

这里的两个子图各自对应一个 Axes 对象。因为每个图都明确属于自己的 ax，所以代码更容易维护，也更不容易混乱。

3、如何理解两种方式的关系

初学时，可以先用状态式写法快速熟悉绘图流程；但随着图形复杂度提高，应逐步过渡到面向对象写法。

从本质上说：

• plt.plot() 是在"当前 Axes 上画图"

• ax.plot() 是在"指定 Axes 上画图"

前者强调方便，后者强调清晰。

六、图形修饰：让图真正可读

一张图并不是画出来就结束了。真正有用的图，通常还需要经过修饰，才能成为清晰的信息表达工具。

最常见的修饰包括以下几类。

1、标题

标题告诉读者这张图在展示什么内容。没有标题的图，往往需要读者自行猜测含义。

javascript 复制代码

plt.title("Example Function")

或在面向对象写法中：

javascript 复制代码

ax.set_title("Example Function")

2、坐标轴标签

横轴和纵轴标签用于说明变量含义。如果坐标轴没有标签，读者常常不知道横纵轴分别代表什么。

javascript 复制代码

plt.xlabel("x")plt.ylabel("y")

对应的面向对象写法为：

javascript 复制代码

ax.set_xlabel("x")ax.set_ylabel("y")

3、图例

当图中有多条曲线或多个图形对象时，图例非常重要。它用于说明不同颜色、不同线条分别对应什么含义。

apache 复制代码

plt.plot(x, x, label="A")plt.plot(x, x**2, label="B")plt.legend()

4、网格

网格不是必须的，但在很多图中，它可以帮助读者更容易估计位置和数值范围，特别是在教学、分析和报告场景中很有帮助。

python 复制代码

plt.grid(True)

5、子图间距调整

当一个 Figure 中有多个子图时，标题、标签和刻度文字可能互相挤压。此时通常需要调整布局。

go 复制代码

plt.tight_layout()

它的作用是自动优化子图之间的间距，减少重叠问题。

七、图形显示、保存与输出后端

绘图完成后，通常还需要处理两个问题：一是怎样显示图形，二是怎样保存图像。

1、显示图形

go 复制代码

plt.show()

在普通 Python 脚本中，通常需要显式调用 show()，图形窗口才会弹出。

在某些交互式环境中，图形可能会自动显示，但理解 show() 的作用仍然很重要。

2、保存图像

apache 复制代码

plt.savefig("plot.png", dpi=300, bbox_inches="tight")

这里：

• "plot.png" 是输出文件名

• dpi=300 表示较高分辨率

• bbox_inches="tight" 表示尽量裁剪多余空白

一般来说，常见输出格式包括 PNG、PDF、SVG 等。

其中，PNG 适合普通图像输出，PDF 和 SVG 更适合高质量文档或矢量图场景。

在实际使用中，通常建议先保存，再显示。因为在某些环境中，如果先调用 show()，再调用 savefig()，可能会得到空白图像。

示例：

javascript 复制代码

import matplotlib.pyplot as pltimport numpy as np
x = np.arange(5)y = x ** 2
plt.plot(x, y)plt.savefig("plot.png", dpi=300, bbox_inches="tight")plt.show()

3、输出后端

在 Matplotlib 中，图形之所以能够显示在屏幕上，或保存为 PNG、PDF、SVG 等文件，背后都依赖于后端（backend）。可以把后端简单理解为：图形最终通过什么方式被显示或输出。

输出后端常分为两种：

• 交互式后端主要用于在窗口、浏览器或 Notebook 中显示图形

• 非交互式后端主要用于生成图片文件或文档图形，而不强调界面交互

大多数情况下，Matplotlib 会自动选择合适的后端，因此不需要手动设置。

如果想查看当前 Matplotlib 使用的后端，可以写：

java 复制代码

import matplotlib
print(matplotlib.get_backend())

如果确实需要手动设置后端，可以写：

javascript 复制代码

import matplotlib
matplotlib.use("Agg")

说明：

"Agg" 表示基于 Anti-Grain Geometry 渲染引擎的非交互式后端，主要用于生成高质量的位图图像文件，如 PNG。

八、中文显示与简单全局配置

在中文环境下，Matplotlib 的一个常见问题是：图中中文可能无法正常显示，或者负号显示异常。这并不是绘图函数本身的问题，而通常与默认字体配置有关。

一种常见处理方式是使用 rcParams 设置全局参数：

python 复制代码

import matplotlib.pyplot as plt
plt.rcParams["font.sans-serif"] = ["SimHei"]plt.rcParams["axes.unicode_minus"] = False

这里：

• font.sans-serif 用于指定无衬线字体列表

• axes.unicode_minus = False 用于避免负号显示异常

这类设置属于全局默认配置，会影响后续创建的图形。

除了字体外，还可以通过 rcParams 调整默认图像尺寸、分辨率、线宽等内容。例如：

apache 复制代码

plt.rcParams["figure.figsize"] = (6, 4)plt.rcParams["figure.dpi"] = 120

一般从说，不必一次记住太多全局参数。只需知道：Matplotlib 不仅可以"在单张图上修改"，也可以通过全局配置改变后续图形的默认行为。

九、综合示例

下面给出一个简单的综合示例，将图形创建、绘图、修饰与输出串联起来。

apache 复制代码

import matplotlib.pyplot as pltimport numpy as np
# 设置全局参数plt.rcParams["figure.figsize"] = (6, 4)plt.rcParams["figure.dpi"] = 120
# 准备数据x = np.linspace(0, 10, 100)y = np.sin(x)
# 创建图形fig, ax = plt.subplots()
# 绘图ax.plot(x, y, color="blue", label="sin(x)")
# 修饰图形ax.set_title("Sine Curve")ax.set_xlabel("x")ax.set_ylabel("y")ax.legend()ax.grid(True)
# 调整布局并保存plt.tight_layout()plt.savefig("sine_curve.png", dpi=300, bbox_inches="tight")plt.show()

📘 小结

Matplotlib 是 Python 中最基础的数据可视化库。学习它的关键，不只是会调用 plot()、scatter()、bar() 这样的函数，更重要的是理解 Figure 与 Axes 的结构关系，以及"准备数据---创建图形---绘制内容---修饰图形---显示或保存"的基本流程。当这条主线建立起来之后，后续无论是学习更复杂的绘图函数，还是处理多子图、样式配置与图像输出，都会更自然、更稳固。
