最短路径之Floyd算法（数据结构）

Floyd算法的产生背景

Robert W. Floyd ，在学习数据结构的过程中，我们总会了解到各种各样的顶级天才，但Floyd却不同于大多数一开始就研究计算机相关领域的天才，他属于"自学成才"，这么说是因为他本科毕业拿到的是文学学位（值得一提的是，Floyd出生于1936年，而他在1953年就从芝加哥大学本科毕业了，这个时候他才17岁）。

本科毕业后，由于专业限制，找不到对口工作的Floyd只能去当计算机操作员（这个职位并不需要掌握专业知识，属于难度不高的职位），但是对Floyd这样的天才而言，光干这种没啥技术含量的活没意思，所以他利用值夜班的空闲时间自学并程序员请教，白天跑到母校去旁听相关课程，凭借这样的毅力在1958年（此时他22岁）又拿到了物理学的第二学位。

从那以后，Floyd便正式进入了计算机这个行业，1962年被Computer Associates公司聘为分析员，1965年应聘成为卡内基---梅隆大学的副教授，3年后转至斯坦福大学。1970年，Floyd被聘任为教授，而后于1978年获图灵奖。而Floyd-Warshall算法就是Floyd在1962年结合Stephen Warshall在传递闭包问题上的研究工作后演化出了如今的版本

Floyd算法的概念

小故事讲完，我们来看看Floyd算法的概念：Floyd算法，又称Floyd-Warshall算法或插点法，是一种利用动态规划思想 来求解加权图中任意两个节点之间最短路径问题的算法

那么Floyd是怎么应用动态规划思想的呢？我们先来看问题，要求解加权图中任意两个节点间最短路径，显然当起点无法直接到达终点时，应该从图中另外的顶点中转，想要找出最短路径的话就应该遍历所有可以中转的顶点。

下面我们来看一个例子

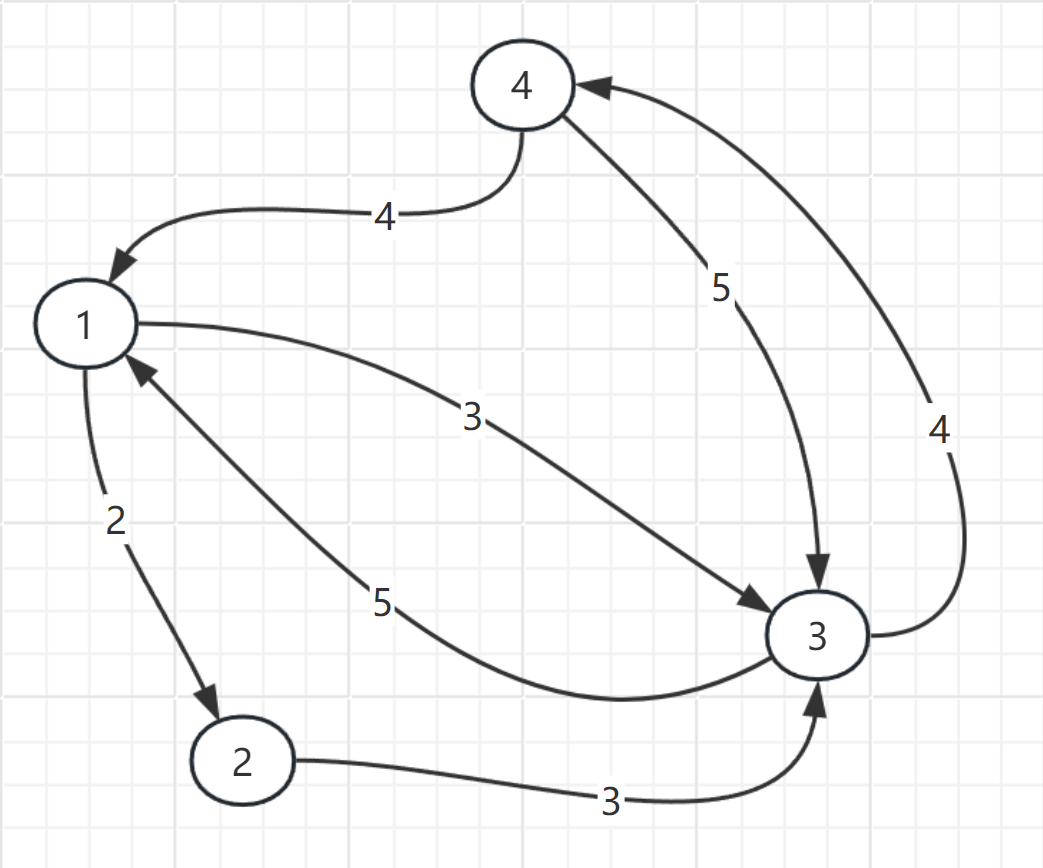

对于这样一个有向加权图，我们使用邻接矩阵存储它的结果如下：

|-------|-------|-------|-------|-------|
| | 1 | 2 | 3 | 4 |
| 1 | 0 | 2 | 3 | ∞ |
| 2 | ∞ | 0 | 3 | ∞ |
| 3 | 5 | ∞ | 0 | 4 |
| 4 | 4 | ∞ | 5 | 0 |

规定自己到自己的路径长度为0，从某一顶点无法直接到达另一顶点则规定路径长度为无穷大

然后我们来模拟中转的过程：

1.允许通过顶点1进行中转：更新路径3->1->2、4->1->2

|-------|-------|-------|-------|-------|
| | 1 | 2 | 3 | 4 |
| 1 | 0 | 2 | 3 | ∞ |
| 2 | ∞ | 0 | 3 | ∞ |
| 3 | 5 | 7 | 0 | 4 |
| 4 | 4 | 6 | 5 | 0 |

2.允许通过顶点1和顶点2进行中转：通过顶点2没有能缩短的路径，矩阵信息不变

|-------|-------|-------|-------|-------|
| | 1 | 2 | 3 | 4 |
| 1 | 0 | 2 | 3 | ∞ |
| 2 | ∞ | 0 | 3 | ∞ |
| 3 | 5 | 7 | 0 | 4 |
| 4 | 4 | 6 | 5 | 0 |

3.允许通过顶点1、2、3中转：更新路径1->3->4、2->3->4

|-------|-------|-------|-------|-------|
| | 1 | 2 | 3 | 4 |
| 1 | 0 | 2 | 3 | 7 |
| 2 | ∞ | 0 | 3 | 7 |
| 3 | 5 | 7 | 0 | 4 |
| 4 | 4 | 6 | 5 | 0 |

4.允许通过顶点1、2、3、4中转：更新路径2->4->1

|-------|-------|-------|-------|-------|
| | 1 | 2 | 3 | 4 |
| 1 | 0 | 2 | 3 | 7 |
| 2 | 8 | 0 | 3 | 7 |
| 3 | 5 | 7 | 0 | 4 |
| 4 | 4 | 6 | 5 | 0 |

所有中转结束后的邻接矩阵变为这样：

|-------|-------|-------|-------|-------|
| | 1 | 2 | 3 | 4 |
| 1 | 0 | 2 | 3 | 7 |
| 2 | 8 | 0 | 3 | 7 |
| 3 | 5 | 7 | 0 | 4 |
| 4 | 4 | 6 | 5 | 0 |

此时图中任意两个顶点间最短路径就是上面表格中的值

Floyd算法代码实现

刚才我们通过更新邻接矩阵这样的可视化方式演示了Floyd算法的逻辑，那怎么用代码实现它呢？我们可以使用一个三维数组dist[k][i][j] 来表示只允许经过顶点0 到k 中转时，从起点i 到终点j的最短路径长度

k=0 只允许经过顶点0中转

k=1 允许经过顶点0和1中转

k=2 允许经过顶点0,1,2中转

......

k=n-1 允许经过所有顶点中转

显然当k的值更新后，我们需要比较不经过第k个顶点的路径长度与经过第k个的顶点中转后的路径长度的大小，并取更小的值 作为新的最短路径长度，即比较 dist[k-1][i][j]和 dist[k-1][i][k] + dist[k-1][k][j] 的大小（dist[k-1][i][k] + dist[k-1][k][j] 表示从 i 到 k 的路径 + 从 k 到 j 的路径，拼起来就变成了经过顶点 k 从 i 到 j 的路径），于是我们便有了如下的方程：

学过动态规划的小伙伴肯定认识，这就是动态规划里的状态转移方程，也是Floyd算法的核心部分。为了不跑题，动态规划的知识点在此就不详细展开了，我们接着往下看。

有的朋友也许会好奇，为什么定义dist数组的时候要把k放到最前面，定义为dist[k][i][j] ，而不定义为dist[i][j][k] 呢？这是因为dist数组中的 k 表示的是允许使用的中转节点的范围，也就是说，当计算经过第 k 个顶点时，前面 k-1 个顶点的状态必须完全计算好并且保持不变（这个原因还是出于动态规划的思想）

要想找到所有的最短路径，肯定要遍历整个图，而Floyd算法的遍历采用的是三重循环，最外层枚举可用的中转顶点，中间层枚举起点，最内层枚举终点，写成代码就是这样：

cpp 复制代码

for(int k=1; k<=n; k++){
	for(int i=1; i<=n; i++){
		for(int j=1; j<=n; j++){

		}
	}
}

至此我们便可以写出Floyd算法核心逻辑的代码（C++）：

cpp 复制代码

//Floyd算法
void Floyd(vector<vector<int>> &Graph){
	int  n = Graph.size()-1;//顶点数

	//定义三维数组dist，初始全为极大值
	vector<vector<vector<int>>> dist(n + 1, vector<vector<int>>(n + 1, vector<int>(n + 1, INF)));

	//初始化dist[0]，即不通过任何中转顶点的邻接矩阵
	for(int i=1;i<=n;i++){
		for(int j=1;j<=n;j++){
			dist[0][i][j] = Graph[i][j];
		}
	}

	//三重循环
	for(int k=1;k<=n;k++){
		for(int i=1;i<=n;i++){
			for(int j=1;j<=n;j++){
				dist[k][i][j] = min(dist[k-1][i][j], dist[k-1][i][k] + dist[k-1][k][j]);//状态转移方程
			}
		}
	}

	//将结果复制回Graph
    for (int i = 1; i <= n; i++) {
        for (int j = 1; j <= n; j++) {
            Graph[i][j] = dist[n][i][j];
        }
    }
}

可以看到，使用三维数组的话能直观感受到k的变化，但是这样的空间复杂度 会变成O(n^3) ，能不能进一步降低空间复杂度呢？答案是可以的，既然我们已经了解了Floyd算法的思想，由于在计算 dist[i][j] 时，它的值在这一次循环中要么不变，要么被覆盖为更小的值，省略对状态的记录也不改变这个性质，那我们就可以不再保留形式上的历史状态dist[k-1]，直接在原数组上进行更新，这样的话dist就变成了二维数组 ，空间复杂度也降到了O(n^2)，函数代码如下：

cpp 复制代码

//Floyd算法（二维数组版）
void Floyd(vector<vector<int>> &dist) {
    int n = dist.size() - 1;//顶点数

    // 三重循环
    for (int k = 1; k <= n; k++) {
        for (int i = 1; i <= n; i++) {
            for (int j = 1; j <= n; j++) {
                dist[i][j] = min(dist[i][j], dist[i][k] + dist[k][j]);//状态转移方程
            }
        }
    }
}

到这里Floyd算法的基本内容就完结了，感谢大家阅读！下面附上三维数组和二维数组两个版本的完整代码：

三维数组版

cpp 复制代码

//三维数组版
#include <iostream>
#include <vector>
#include <algorithm>
using namespace std;

const int INF = 0x3f3f3f3f;//定义一个无穷大值

//Floyd算法三维数组版
void Floyd(vector<vector<int>> &Graph) {
    int n = Graph.size() - 1;//顶点数

    //定义三维数组dist
    vector<vector<vector<int>>> dist(n + 1, vector<vector<int>>(n + 1, vector<int>(n + 1, INF)));

    //初始化dist[0]，即不通过任何中转顶点的邻接矩阵
    for (int i = 1; i <= n; i++) {
        for (int j = 1; j <= n; j++) {
            dist[0][i][j] = Graph[i][j];
        }
    }

    //三重循环
    for (int k = 1; k <= n; k++) {
        for (int i = 1; i <= n; i++) {
            for (int j = 1; j <= n; j++) {
                // 状态转移方程
                dist[k][i][j] = min(dist[k-1][i][j], dist[k-1][i][k] + dist[k-1][k][j]);
            }
        }
    }

    //将结果复制回Graph
    for (int i = 1; i <= n; i++) {
        for (int j = 1; j <= n; j++) {
            Graph[i][j] = dist[n][i][j];
        }
    }
}

//输出结果
void Print(vector<vector<int>> &dist) {
    int n = dist.size() - 1;//顶点数

    for (int i = 1; i <= n; i++) {
        for (int j = 1; j <= n; j++) {
            if (dist[i][j] == INF) {
                cout << i << "到" << j << "的最短距离是：无穷大" << endl;
            } else {
                cout << i << "到" << j << "的最短距离是：" << dist[i][j] << endl;
            }
        }
    }
}

int main() {
    int n, m;//顶点数 边数
    cin >> n >> m;

    //定义二维邻接矩阵
    vector<vector<int>> Graph(n + 1, vector<int>(n + 1, INF));

    //初始化自己到自己的距离为0
    for (int i = 1; i <= n; i++) {
        Graph[i][i] = 0;
    }

    //读边
    int u, v, w;
    for (int i = 0; i < m; i++) {
        cin >> u >> v >> w;
        Graph[u][v] = w;
    }

    Floyd(Graph);

    Print(Graph);

    return 0;
}
/*
4 7
1 2 2
1 3 3
2 3 3
3 1 5
3 4 4
4 1 4
4 3 5
1到1的最短距离是：0
1到2的最短距离是：2
1到3的最短距离是：3
1到4的最短距离是：7
2到1的最短距离是：8
2到2的最短距离是：0
2到3的最短距离是：3
2到4的最短距离是：7
3到1的最短距离是：5
3到2的最短距离是：7
3到3的最短距离是：0
3到4的最短距离是：4
4到1的最短距离是：4
4到2的最短距离是：6
4到3的最短距离是：5
4到4的最短距离是：0
*/

二维数组版

cpp 复制代码

//二维数组版
#include <iostream>
#include <vector>
#include <algorithm>
using namespace std;

const int INF = 0x3f3f3f3f;//定义一个无穷大值

//Floyd算法二维数组版
void Floyd(vector<vector<int>> &dist) {
    int n = dist.size() - 1;//顶点数

    //三重循环
    for (int k = 1; k <= n; k++) {
        for (int i = 1; i <= n; i++) {
            for (int j = 1; j <= n; j++) {
                //状态转移方程
                //直接修改dist
                dist[i][j] = min(dist[i][j], dist[i][k] + dist[k][j]);
            }
        }
    }
}

//输出结果
void Print(vector<vector<int>> &dist) {
    int n = dist.size() - 1;//顶点数

    for (int i = 1; i <= n; i++) {
        for (int j = 1; j <= n; j++) {
            if (dist[i][j] == INF) {
                cout << i << "到" << j << "的最短距离是：无穷大" << endl;
            } else {
                cout << i << "到" << j << "的最短距离是：" << dist[i][j] << endl;
            }
        }
    }
}

int main() {
    int n, m;//顶点数 边数
    cin >> n >> m;

    //定义二维邻接矩阵
    vector<vector<int>> Graph(n + 1, vector<int>(n + 1, INF));

    //初始化自己到自己的距离为0
    for (int i = 1; i <= n; i++) {
        Graph[i][i] = 0;
    }

    //读边
    int u, v, w;
    for (int i = 0; i < m; i++) {
        cin >> u >> v >> w;
        Graph[u][v] = w;
    }

    Floyd(Graph);

    Print(Graph);

    return 0;
}
/*
4 7
1 2 2
1 3 3
2 3 3
3 1 5
3 4 4
4 1 4
4 3 5
1到1的最短距离是：0
1到2的最短距离是：2
1到3的最短距离是：3
1到4的最短距离是：7
2到1的最短距离是：8
2到2的最短距离是：0
2到3的最短距离是：3
2到4的最短距离是：7
3到1的最短距离是：5
3到2的最短距离是：7
3到3的最短距离是：0
3到4的最短距离是：4
4到1的最短距离是：4
4到2的最短距离是：6
4到3的最短距离是：5
4到4的最短距离是：0
*/
