本文将带你深入探索一个完整的图像增强系统，从像素分布统计、自适应色图映射，到亮度/对比度/饱和度的着色器实现，全方位剖析如何打造一个高性能、可交互的 BEV 底图可视化工具。
写在前面

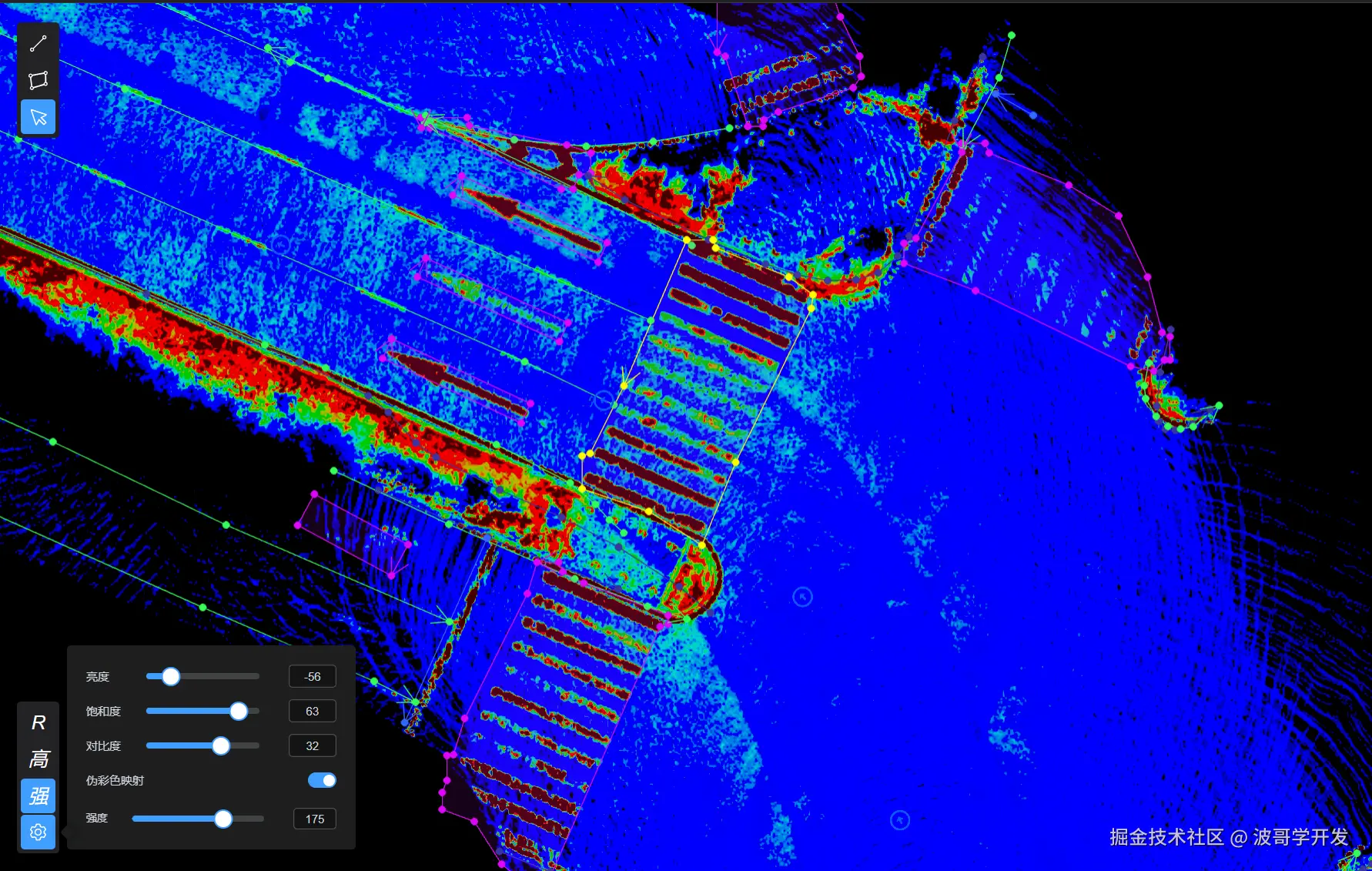

在自动驾驶数据标注和三维可视化场景中，BEV（Bird's Eye View）底图通常包含多种数据类型：RGB 图像、高度图（elevation）、强度图（intensity）。为了更好地观察和分析数据，我们需要一个灵活的图像增强工具，能够实时调整亮度、对比度、饱和度，并支持将单通道数据映射为伪彩色热力图。
本文将以一个真实项目中的完整实现为例，拆解其背后的核心技术原理，并提供核心伪代码，帮助你理解：
- 如何利用 WebGPU 高效统计图像像素分布
- 伪彩色映射（ColorMap）的实现细节，特别是 Jet 色图的自适应拉伸
- 亮度、对比度、饱和度的着色器实现公式
一、整体架构设计
整个系统遵循典型的 MVC 模式，分为三层：
- UI 交互层：提供滑块控件，绑定 Store 状态
- 状态管理层：Vuex Store 存储当前图像类型的调整参数
- 渲染层：Three.js 场景 + 自定义 Shader 材质，实时响应参数变化
核心数据流如下：
sql
用户拖拽滑块 → Store 状态更新 → watchEffect 监听到变化 →
更新 Model 样式 → View 更新 Shader uniforms → GPU 重绘二、像素分布统计：自适应伪彩色的基石
伪彩色映射的关键在于如何将原始像素值（例如 0~255）映射到颜色空间。如果直接使用固定的最小/最大值（0 和 255），在图像亮度分布不均匀时（例如大部分像素集中在暗部），映射结果会非常"灰"，对比度极低。
2.1 直方图统计
我们使用 WebGPU Compute Shader 来统计图像的亮度直方图。相比于 CPU 计算，WebGPU 可以充分利用 GPU 的并行能力，即使对于 4K 图像也能在几毫秒内完成。
核心思路：
- 将图像作为纹理输入
- 每个线程处理一个像素，提取 R 通道（或计算灰度）作为亮度值
- 使用原子操作累加对应 bin 的计数
WebGPU Compute Shader 核心代码 (histogram.wgsl)：
wgsl
@group(0) @binding(0) var inputTexture : texture_2d<f32>;
@group(0) @binding(1) var<storage, read_write> histogram : array<atomic<u32>>;
@compute @workgroup_size(16, 16)
fn main(@builtin(global_invocation_id) global_id : vec3<u32>) {
let dim = textureDimensions(inputTexture);
if (global_id.x >= dim.x || global_id.y >= dim.y) {
return;
}
// 提取 R 通道作为亮度值（对于高程/强度图，通常 R 通道包含有效数据）
let color = textureLoad(inputTexture, global_id.xy, 0);
let gray = u32(color.r * 255.0);
// 原子累加
atomicAdd(&histogram[gray], 1u);
}2.2 基于分位数的动态范围计算
得到直方图后，我们需要计算两个关键值：
- 最大值：累计像素数达到总像素 99% 时的亮度值（排除极端亮噪点）
- 最小值：累计像素数达到总像素 1% 时的亮度值（排除背景暗噪点）
typescript
export function analyzeHistogram(histogram: Uint32Array, totalPixels: number) {
let minVal = 0, maxVal = 255;
// 寻找 99% 分位数作为 Max
let count = 0;
const threshold = totalPixels * 0.99;
for (let i = 0; i < 256; i++) {
count += histogram[i];
if (count >= threshold) {
maxVal = i;
break;
}
}
// 寻找 1% 分位数作为 Min（用于去底噪）
count = 0;
const minThreshold = totalPixels * 0.01;
for (let i = 0; i < 256; i++) {
count += histogram[i];
if (count >= minThreshold) {
minVal = i;
break;
}
}
return { minVal, maxVal };
}这个动态范围为我们后续的伪彩色映射提供了自适应基础。
三、伪彩色映射（ColorMap）实现
3.1 Jet 色图定义
Jet 色图是一种从蓝色渐变到红色的连续色彩映射，广泛用于科学可视化。它的颜色断点如下：
| 归一化值 t | RGB 颜色 |
|---|---|
| 0.0 | (0, 0, 0.5) |
| 0.125 | (0, 0, 1.0) |
| 0.25 | (0, 0.5, 1.0) |
| 0.375 | (0, 1.0, 1.0) |
| 0.5 | (0.5, 1.0, 0.5) |
| 0.625 | (1.0, 1.0, 0.0) |
| 0.75 | (1.0, 0.5, 0.0) |
| 0.875 | (1.0, 0.0, 0.0) |
| 1.0 | (0.5, 0.0, 0.0) |
GLSL 实现：
glsl
vec3 jet(float t) {
t = clamp(t, 0.0, 1.0);
vec3 c0 = vec3(0.0, 0.0, 0.5);
vec3 c1 = vec3(0.0, 0.0, 1.0);
vec3 c2 = vec3(0.0, 0.5, 1.0);
vec3 c3 = vec3(0.0, 1.0, 1.0);
vec3 c4 = vec3(0.5, 1.0, 0.5);
vec3 c5 = vec3(1.0, 1.0, 0.0);
vec3 c6 = vec3(1.0, 0.5, 0.0);
vec3 c7 = vec3(1.0, 0.0, 0.0);
vec3 c8 = vec3(0.5, 0.0, 0.0);
if (t < 0.125) return mix(c0, c1, t * 8.0);
if (t < 0.250) return mix(c1, c2, (t - 0.125) * 8.0);
if (t < 0.375) return mix(c2, c3, (t - 0.250) * 8.0);
if (t < 0.500) return mix(c3, c4, (t - 0.375) * 8.0);
if (t < 0.625) return mix(c4, c5, (t - 0.500) * 8.0);
if (t < 0.750) return mix(c5, c6, (t - 0.625) * 8.0);
if (t < 0.875) return mix(c6, c7, (t - 0.750) * 8.0);
return mix(c7, c8, (t - 0.875) * 8.0);
}3.2 自适应强度映射
用户可以通过"强度"滑块控制映射的"敏感度"。核心逻辑是：在直方图确定的动态范围基础上，根据强度值调整映射的最大值。
typescript
private updatePseudoColorUniforms(uniforms: any, rawIntensity: number) {
const intensity = Math.max(0, Math.min(255, rawIntensity));
const linearT = intensity / 255.0;
const baseMax = this.histogramMaxVal !== null ? this.histogramMaxVal : 255.0;
const targetMinMax = Math.max(1, this.histogramMinVal || 0);
// 衰减因子：动态范围越窄，衰减越明显
const decayFactor = Math.min(1.0, targetMinMax / Math.max(targetMinMax, baseMax));
// 强度越低，currentMax 越靠近目标最小值，增强暗部对比度
const currentMax = baseMax * Math.pow(decayFactor, linearT);
uniforms.pseudoColorMax.value = currentMax;
}在着色器中，这个 pseudoColorMax 用于将像素值归一化：
glsl
float val = texColor.r;
float minVal = 0.1 / 255.0; // 固定背景剔除阈值
float maxVal = max(pseudoColorMax, 1.0) / 255.0;
if (val <= minVal) {
gl_FragColor = vec4(0.0); // 背景显示黑色
return;
}
float t = clamp((val - minVal) / (maxVal - minVal), 0.0, 1.0);
color = jet(t);四、亮度、对比度、饱和度实现原理
这三种调整在着色器中实现，属于典型的图像增强算法。
4.1 亮度调整
亮度调整本质上是在 RGB 三通道上统一添加一个偏移量。
glsl
color += brightness; // brightness 范围 -1..14.2 对比度调整
对比度控制的是颜色的"反差"程度。公式为：
ini
output = (input - 0.5) * contrast + 0.5- 当
contrast = 1时，输出等于输入 - 当
contrast > 1时，偏离 0.5 的颜色被放大，对比度增强 - 当
contrast < 1时，颜色向 0.5 靠拢，对比度减弱
glsl
color = (color - 0.5) * contrast + 0.5;4.3 饱和度调整
饱和度控制颜色的鲜艳程度。实现原理是将颜色向灰度值混合：
ini
output = mix(gray, color, saturation)其中 gray = 0.299*R + 0.587*G + 0.114*B（人眼感知的亮度权重）。
glsl
float gray = dot(color, vec3(0.299, 0.587, 0.114));
color = mix(vec3(gray), color, saturation);saturation = 0→ 完全灰度saturation = 1→ 原色saturation > 1→ 颜色饱和度增强（超出 1 时可能产生过饱和）
五、完整着色器流程
将以上所有算法组合在一起，形成完整的片段着色器：
glsl
uniform sampler2D map;
uniform float brightness;
uniform float contrast;
uniform float saturation;
uniform bool enablePseudoColor;
uniform float pseudoColorMax;
varying vec2 vUv;
void main() {
vec4 texColor = texture2D(map, vUv);
vec3 color = texColor.rgb;
if (enablePseudoColor) {
float val = texColor.r;
float minVal = 0.1 / 255.0;
float maxVal = max(pseudoColorMax, 1.0) / 255.0;
if (val <= minVal) {
gl_FragColor = vec4(0.0);
return;
}
float t = clamp((val - minVal) / (maxVal - minVal), 0.0, 1.0);
color = jet(t);
}
// 亮度
color += brightness;
// 对比度
color = (color - 0.5) * contrast + 0.5;
// 饱和度
float gray = dot(color, vec3(0.299, 0.587, 0.114));
color = mix(vec3(gray), color, saturation);
// Gamma 矫正（模拟 sRGB 显示）
color = pow(color, vec3(1.0 / 2.2));
gl_FragColor = vec4(clamp(color, 0.0, 1.0), texColor.a);
}六、性能优化要点
- 纹理降采样：对于超大图像（>8192px），在 CPU 端进行降采样，避免 GPU 纹理内存溢出。
- 直方图异步计算：WebGPU 计算是非阻塞的，不干扰主线程渲染。
- Uniforms 更新：仅当参数变化时才更新，避免每帧重设。
- Shader 合并：将亮度/对比度/饱和度与伪彩色合并到一个 Shader 中，减少渲染 pass。
七、总结
通过本文的剖析，我们可以看到：
- 像素分布统计是自适应色彩映射的基础，WebGPU 提供了高效的并行计算能力
- 伪彩色映射的关键在于色图定义和动态范围的合理选择
- 亮度/对比度/饱和度的着色器实现简洁高效，本质上是简单的像素级数学变换
这套方案在实际项目中运行流畅，支持实时交互，且易于扩展其他色图（如 Viridis、Plasma 等）。希望本文能为你构建类似的图像增强工具提供有价值的参考。
