【FPGA】关于两个数相加的“坑”

maverick_1112026-04-01 14:42

【FPGA】关于两个数相加的"坑"

调试生成校验位的时候，发现在FPGA中计算出的校验byte和使用matlab 计算出的校验byte。对不上，最终检查，发现是FPGA中计算正确，而MATLAB的计算有问题。

1、校验byte的计算方法

一系列数据相加，然后取最终相加结果的低8bit.

c 复制代码

A=[XX XX XX ... XX];
check_byte=bitand(sum(A(:)),hex2dec('FF'));

2、FPGA计算两个数相加

RTL design

c 复制代码

//RTL design
module top  (
   input            clk,
   input      [7:0] a,
   input      [7:0] b,
   output reg [7:0] c='d0
    );

    always@(posedge clk)
        c<=a+b;

endmodule

testbench:

c 复制代码

//testbench
module tb_top();
    reg        clk;
    reg  [7:0] a;
    reg  [7:0] b;
    wire [7:0] c;

    top u_top(
    .clk(clk),
    .a (a),
    .b (b),
    .c (c)
    );

    initial begin
        clk = 0;
        forever #5 clk = ~clk; // 产生周期为10单位时间的时钟信号
    end

    integer i;
    initial begin
        a='d252;
        b='d0;
        for(i=0;i<100;i=i+1)begin
            #10
            b=b+'d1;
            $display("at time %t, data_in = %d", $time,  b);
        end
    end

endmodule

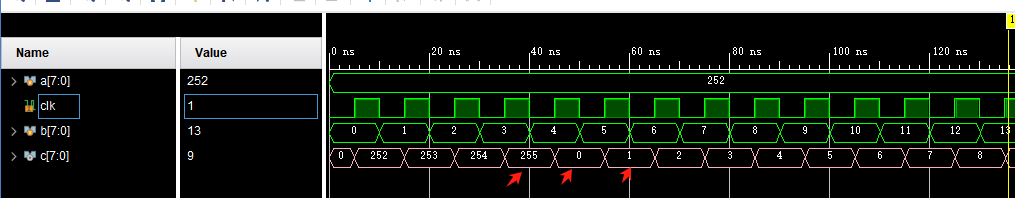

仿真波形

3、MATLAB计算两个数相加

c 复制代码

a=uint8(240);
b=uint8(0);
for b=0:20
    c=a+b;
    fprintf("c=%d\n",c);
end
whos c

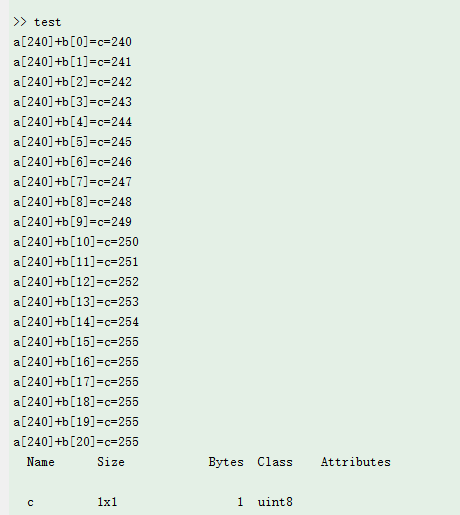

溢出之后，直接是clip到255；

3、C计算两个数相加

c 复制代码

#include <stdio.h>
#include <stdint.h>

int main() {
    uint8_t a = 240;
    uint8_t b = 0;
    uint8_t c = 0;
    for (b = 0; b < 30; b++)
    {
        c = a + b;
        printf("a[%d]+b[%d]=c=%d\n",a,b, c);
    }

    return 0;
}

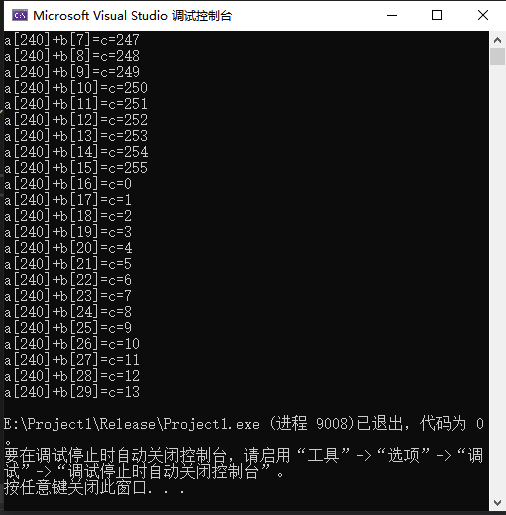

溢出之后为0，然后再在0~255中循环。

4、总结

对比C语言和RTL的处理结果是一致的，但是MATLAB不一致。

这点一定要注意。

MATLAB的溢出机制是不一样的。

所以，如上所述，要计算校验byte,所有数据加起来之后取低8bit.

加起来就不要让数据溢出。

所以先不要用uint8型，强制转成double型，不会溢出的。

c 复制代码

A=double(A);
check_byte=bitand(sum(A(:)),hex2dec('FF'));

THE END~
