实验十一：地址解析协议ARP不能跨网络直接使用

一、实验目的与原理概述

1.1 实验核心目标

验证地址解析协议ARP不能跨网络直接使用，而只能逐个网络（或链路）使用。

1.2 核心原理解析：为何 ARP 不能跨越路由器？

在进行实操之前，我们需要在理论层面明确 ARP 为什么会被限制在本地网络：

第一点：二层广播域的物理边界。 ARP 请求报文在数据链路层是以太网广播帧（其目的 MAC 地址为 FF:FF:FF:FF:FF:FF）。路由器的核心功能之一就是隔离广播域，它出于安全和防范广播风暴的考虑，绝对不会跨网段转发任何二层广播报文。因此，ARP 请求就像是在一个房间里的大喊，隔壁房间（其他网段）是听不到的。

第二点：跨网段通信的网关接力机制。 当计算机 A 发现目的计算机 B 的 IP 地址与自己不在同一个子网时，它根本不会去尝试解析 B 的 MAC 地址。相反，A 会将数据包打包，通过 ARP 请求找到自己所在网络的"大门"------默认网关（路由器接口）的 MAC 地址，并将数据包发送给网关。路由器收到数据包后，会在目标网络里重新发起一次新的 ARP 请求，去寻找计算机 B 的 MAC 地址。这就是 ARP 必须"逐个网络"使用的本质原因。

二、实验拓扑构建与地址规划

本实验的核心是观察跨网段的通信过程。为此，我们需要使用一台路由器将两个独立的网络连接起来。请在 Cisco Packet Tracer 的逻辑工作区中，按照以下步骤搭建网络环境。

2.1 搭建跨网段物理拓扑（PC与路由器的直连）

1. 添加网络设备

终端设备： 从软件左下角的设备库中选择"End Devices"，将 2 台 型号为 PC-PT 的个人计算机分别放置在工作区的左侧和右侧，作为通信的源主机（PC0）和目的主机（PC1）。

网络设备： 选择"Routers"，将 1 台 型号为 1941 的路由器放置在两台 PC 的正中间，命名为 Router0。(注：1941 路由器默认自带两个千兆以太网接口，非常适合本实验。)

2. 建立物理连接

为了确保接口类型的正确匹配，建议使用"自动选择连接类型"工具：点击左下角的闪电图标（Connections），选择带有黄色闪电标志的自动连线工具。依次点击 PC0 与 Router0，再点击 Router0 与 PC1。软件会自动使用交叉线（Copper Cross-Over）将电脑的百兆口（Fa）与路由器的千兆口（Gig）连接起来。

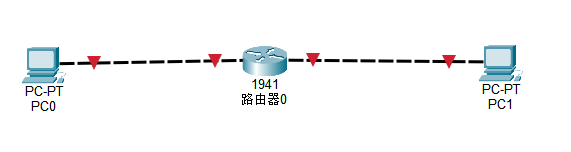

观察现象： 与交换机不同，路由器连线后，接口指示灯默认呈现红色向下箭头 。这是因为路由器的接口出于安全考虑，默认处于物理关闭（shutdown）状态，我们需要在后续步骤中手动开启它们。

2.2 识别并明确路由器接口名称

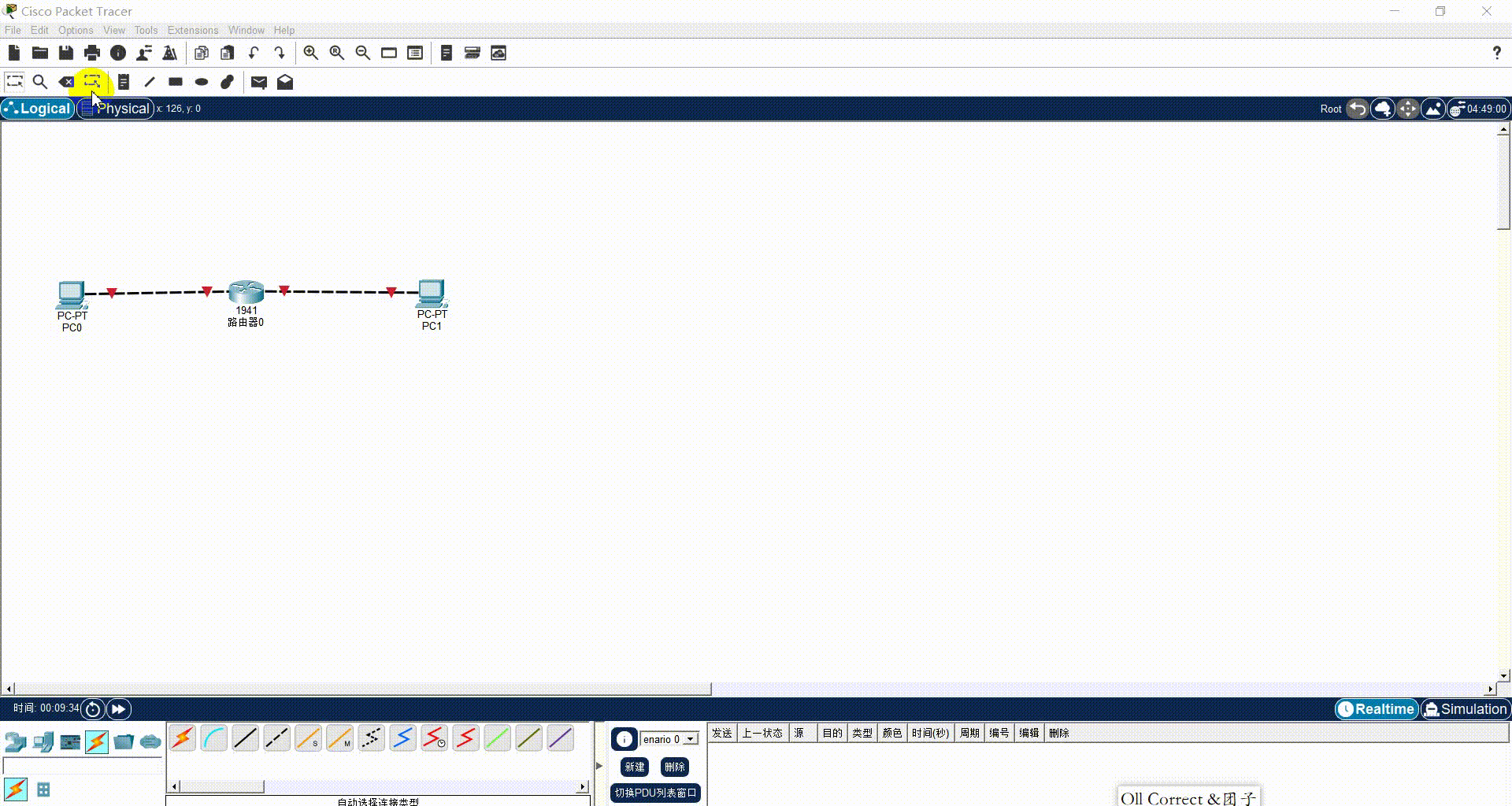

在配置路由器 IP 之前，我们必须精确知道哪台 PC 连接在路由器的哪个接口上，否则会导致网关配置方向反转。通过菜单栏 Options -> Preferences，在 Interface 选项卡中勾选 "Always Show Port Labels in Logical Workspace" （在逻辑工作区始终显示端口标签）。观察拓扑图，确认 PC0 连接到了 Router0 的 Gig0/0 接口。确认 PC1 连接到了 Router0 的 Gig0/1 接口。记录完毕后，为了保持视图整洁，建议再次进入首选项取消勾选该功能。

2.3 IP 地址、子网掩码与默认网关的全局规划

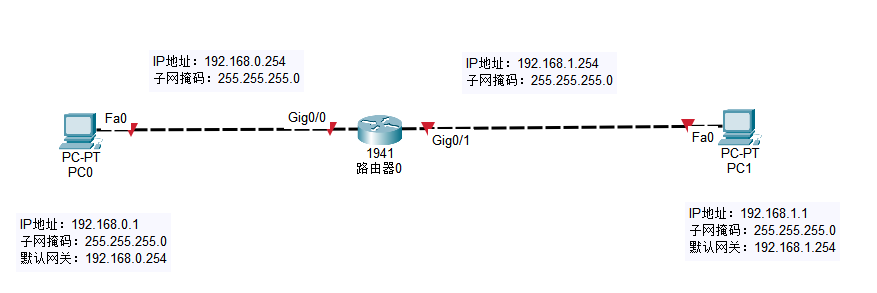

在跨网段通信中，Router0 扮演着两个网络的"网关"角色。无论是 PC0 发给 PC1，还是 PC1 返回给 PC0，数据包都必须先交由网关 Router0 进行路由转发。为了清晰地进行配置，请使用顶部的"放置注释"（Place Note）工具（快捷键 N），在拓扑图上详细标注我们将要配置的网络参数。

本实验的地址规划如下：

设备及接口	网络规划	IP 地址	子网掩码	默认网关 (Gateway)
PC0 (终端)	左侧网络 `192.168.0.0/24`	`192.168.0.1`	`255.255.255.0`	`192.168.0.254`
Router0 (Gig0/0)	担任左侧网络的网关	`192.168.0.254`	`255.255.255.0`	(路由器接口无需网关)
Router0 (Gig0/1)	担任右侧网络的网关	`192.168.1.254`	`255.255.255.0`	(路由器接口无需网关)
PC1 (终端)	右侧网络 `192.168.1.0/24`	`192.168.1.1`	`255.255.255.0`	`192.168.1.254`

路由器的每个接口必须属于不同的 IP 网段。在这里，Gig0/0 属于 0.0 网段，Gig0/1 属于 1.0 网段。

网关对应的原则： PC0 的默认网关必须填入与它直连的路由器接口（Gig0/0）的 IP 地址；同理，PC1 的网关必须是 Gig0/1 的 IP 地址。

三、网络设备参数配置

有了前面清晰的地址规划，我们现在开始为网络设备注入"灵魂"。本环节分为终端配置和路由器配置两部分。

3.1 终端设备（PC0 与 PC1）网络参数配置

在跨网段通信中，个人计算机如果想要和自己网段之外的设备说话，就必须把数据包交给"默认网关"。因此，网关配置是这一步的重中之重。

1. 配置 PC0（左侧网络）

单击 PC0 ，在弹出的窗口中选择 "桌面"（Desktop） 选项卡，点击 "IP 配置"（IP Configuration） 。确保模式为 "静态"（Static）。
依次填入之前规划好的参数：
- IPv4 Address（IP 地址）： 192.168.0.1
- Subnet Mask（子网掩码）： 255.255.255.0
- Default Gateway（默认网关）： 192.168.0.254 (务必注意：这是连接 PC0 的路由器接口 Gig0/0 的 IP 地址)
确认无误后，直接关闭窗口即可保存。

2. 配置 PC1（右侧网络）

使用相同的方法打开 PC1 的 IP 配置界面。
依次填入右侧网络的参数：
- IPv4 Address： 192.168.1.1
- Subnet Mask： 255.255.255.0
- Default Gateway： 192.168.1.254 (对应路由器 Gig0/1 接口的 IP)

3.2 路由器（Router0）接口 IP 配置与激活

与以太网交换机不同，路由器为了防止未经配置的接口意外接入网络引发安全问题，其所有物理接口出厂时均默认为关闭状态（Administratively Down）。我们需要进入 Cisco IOS 命令行手动为其配置 IP 并将其唤醒。

1. 绕过初始化向导

单击 Router0 ，进入 "CLI" 选项卡。此时屏幕上通常会提示 Would you like to enter the initial configuration dialog? [yes/no]:（是否进入初始配置对话向导？）。请输入 no 并回车。接着再按一次回车键，直到出现用户执行模式的命令提示符 Router>。

2. 录入配置命令

在命令行中依次输入以下命令，为路由器的两个千兆接口分配 IP 地址并激活它们：

复制代码

Router>enable                             //从用户执行模式进入特权执行模式
Router#configure terminal                 //从特权执行模式进入全局配置模式
Router(config)#interface GigabitEthernet0/0         //从全局配置模式进入接口Gig0/0的配置模式
Router(config-if)#ip address 192.168.0.254 255.255.255.0      //给接口配置IP地址和子网掩码
Router(config-if)#no shutdown                                 //开启接口
Router(config-if)#interface GigabitEthernet0/1                //进入接口Gig0/1的配置模式
Router(config-if)#ip address 192.168.1.254 255.255.255.0      //给接口配置IP地址和子网掩码
Router(config-if)#no shutdown                                 //开启接口

3. 观察物理链路状态突变

在执行完两次 no shutdown 命令后，请将目光移回后方的拓扑工作区。你会发现，原本连接路由器与 PC 的传输线缆两端的红色向下箭头，瞬间变成了绿色的向上箭头。这意味着物理链路已经成功激活，跨网段通信的"高速公路"已经全面竣工！

四、仿真环境准备与协议监听

在真实的物理网络中，即使你什么都不做，设备之间也在不断发送着各种底层的探测报文。为了在后续的"慢动作回放"中不被这些背景流量干扰，我们需要利用 Packet Tracer 的仿真（Simulation）模式，设置一个精准的"过滤器"，只抓取本实验最核心的两位主角：ICMP （用于 Ping 测试）和 ARP（用于 MAC 地址解析）。

4.1 切换仿真模式并设置监听过滤器

1. 开启仿真模式

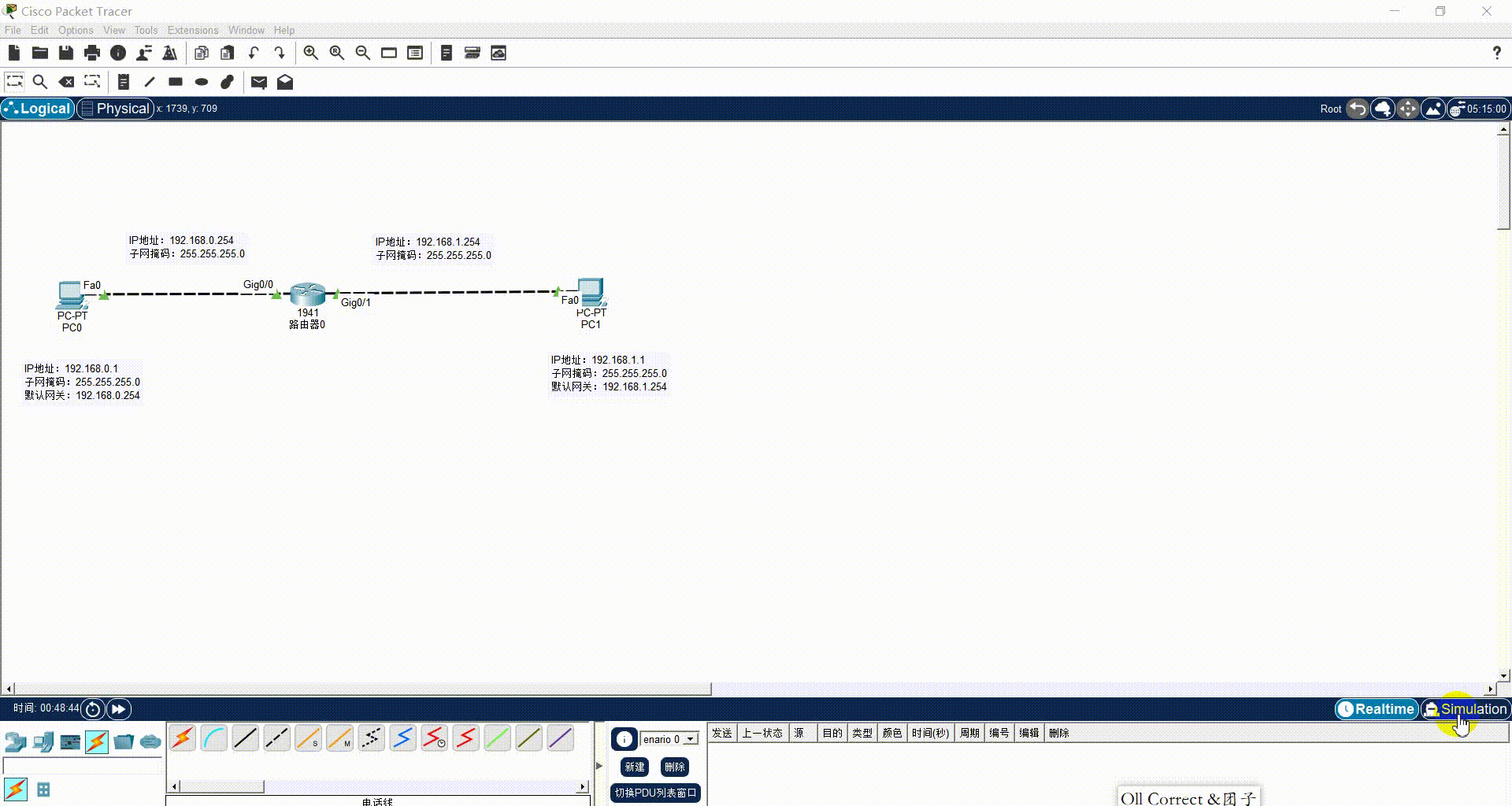

将视线移至软件界面的右下角。默认情况下，网络处于 "Realtime"（实时） 模式。单击旁边的 "Simulation"（仿真） 按钮（或直接使用快捷键 Shift + S）。此时，屏幕右侧会弹出一个"仿真面板"（Simulation Panel）。

2. 清空默认监听列表

在仿真面板的底部，你会看到事件列表过滤器（Event List Filters）。首先，点击面板下方的 "Show All/None"（显示全部/无） 按钮。这会一键清除掉系统默认勾选的所有杂乱协议，让监听列表彻底清空。

3. 精准勾选目标协议

接着，点击旁边的 "Edit Filters"（编辑过滤器） 按钮。在弹出的协议选择窗口中，确保当前处于 "IPv4" 选项卡。在列表中找到并仅勾选 以下两项：ARP (Address Resolution Protocol，地址解析协议)；ICMP (Internet Control Message Protocol，网际控制报文协议)。设置完成后，直接点击窗口右上角的红叉关闭该面板即可。

观察指南： 此时，在仿真面板的下方会显示 Event List Filters - Visible Events: ARP, ICMP。这意味着，从现在开始，除了 Ping 数据包和寻找 MAC 地址的请求包，网络中发生的一切其他动作都将被软件屏蔽。这就为我们接下来观察纯粹的跨网段通信提供了一个绝对干净的"实验室环境"。

4.2 实验前置状态确认（知识点铺垫）

在扣动 Ping 命令的扳机之前，请大家在脑海中明确当前网络的一个初始绝对真空状态：因为所有设备都是刚刚连通且配置好 IP，它们之间还没有进行过任何通信。因此：

PC0 的 ARP 缓存表是空的： 它只知道默认网关的 IP（192.168.0.254），但不知道网关路由器接口（Gig0/0）的物理 MAC 地址。
Router0 的 ARP 缓存表也是空的： 它知道 PC1 所在的网段连在自己的 Gig0/1 接口上，但不知道 PC1 具体的物理 MAC 地址。

正是由于这两段"未知"，才会触发接下来极其经典的"两次 ARP 接力解析"与"首包丢弃"现象。

五、核心现象验证：跨网段 ARP 抓包深度解析

一切准备就绪，我们现在要在 PC0 上执行 ping 192.168.1.1 命令，测试其与跨网段的 PC1 之间的连通性。

避坑提示： 如果你在练习时已经 Ping 过一次，想要重新演示"第一次请求超时"的现象，尝试使用命令（如 arp -d 或 clear arp-cache）清空 PC 和路由器的 ARP 缓存往往是无效的，Packet Tracer 偶尔会存在缓存残留。

最稳妥的重置方法： 直接在拓扑图中删除原来的路由器，拖一个全新的 1941 路由器进来，重新配置一下两个接口的 IP 和 no shutdown。这只需要 30 秒，却能保证 100% 出现最纯净的初始演示效果。

5.1 第一次 Ping 通信机制解析（首包丢弃之谜）

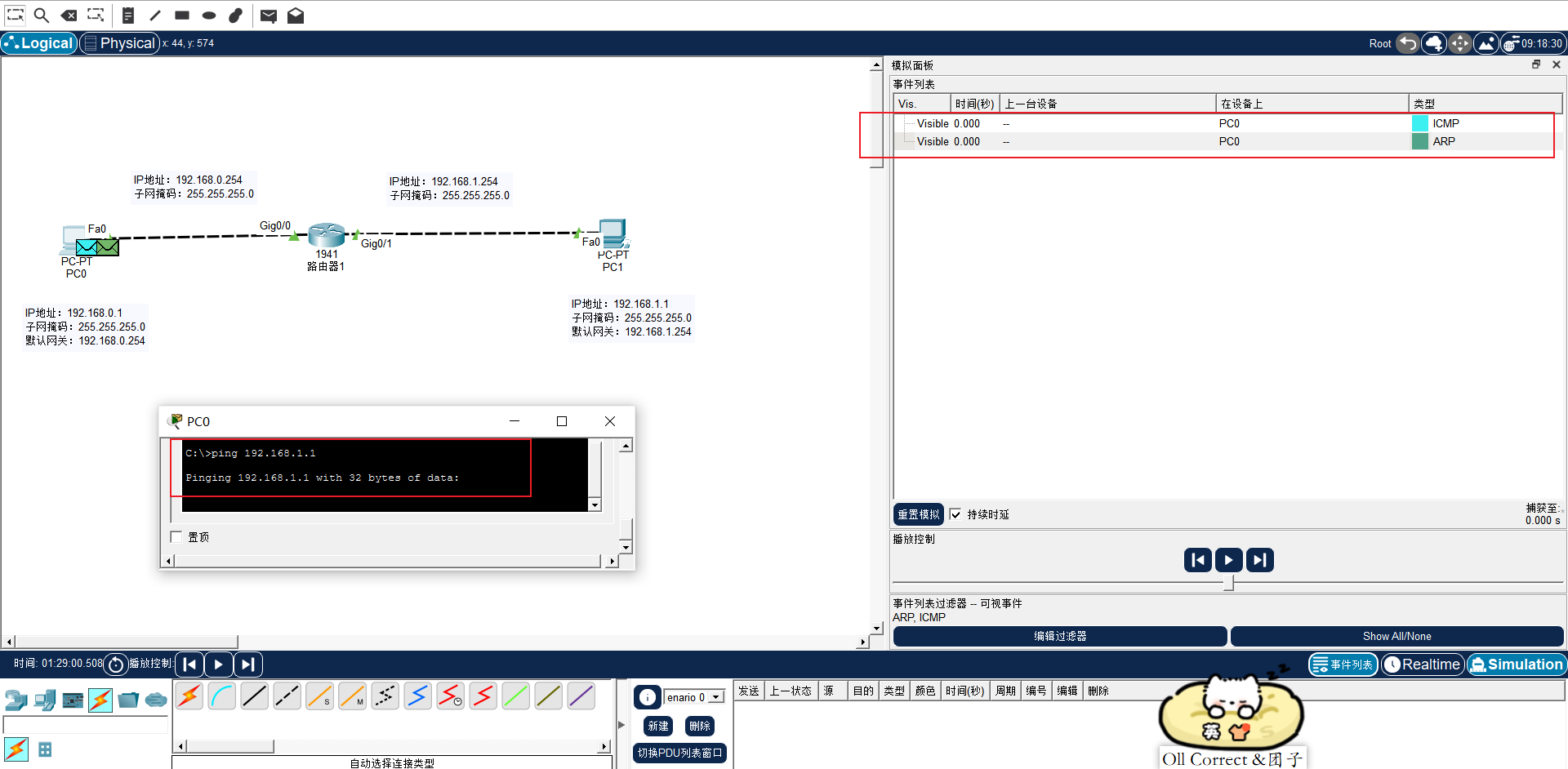

在开始分析之前，我们必须严格按照以下顺序操作，才能让数据包"冻结"在屏幕上供我们观察：确保软件右下角处于 "Simulation"（模拟工作模式） ，且仿真面板已打开。打开 PC0 的命令提示符，输入 ping 192.168.1.1，按下回车键。此时你会发现，Ping 命令并没有像平时那样立刻刷出结果，拓扑图中的 PC0 旁边凭空出现了一个数据包（信封图标）。这意味着指令已生成，正在等待我们手动步进。

接下来，请将鼠标移至仿真面板底部的单步前进（Capture/Forward）按钮，我们将像看电影慢动作一样，拆解这其中的微观步骤：

【阶段一：PC0 寻找网关的 MAC 地址】

点击单步前进。PC0 生成了第一个 ICMP 报文，但它发现目标 IP（192.168.1.1）与自己不在同一个网段。因此，PC0 决定把包交给默认网关（Router0 的 Gig0/0）。然而，PC0 查阅自己的 ARP 缓存，发现没有网关的 MAC 地址。于是，PC0 将 ICMP 报文暂存在原地 ，转而发出一个绿色的 ARP 请求报文（内容为：谁是 192.168.0.254？请告诉我你的 MAC）。

点击单步前进。ARP 请求报文到达 Router0。

点击单步前进。Router0 收到请求，立刻返回一个绿色的 ARP 应答报文给 PC0。至此，PC0 成功将网关的 MAC 地址写入了自己的 ARP 缓存表。

【阶段二：ICMP 报文到达网关，Router0 寻找目的主机的 MAC 地址与首包丢弃】

点击单步前进。有了网关的 MAC 地址后，PC0 终于把刚才暂存的第一个紫色的 ICMP 请求报文发送了出去。报文成功到达网关 Router0。Router0 收到 ICMP 报文后，查看其目的 IP（192.168.1.1），查路由表发现该 IP 属于自己右侧直连的 Gig0/1 网络。接着，Router0 翻看自己的 ARP 缓存，发现并没有 PC1 的 MAC 地址。路由器不会像个人电脑那样把 ICMP 报文暂存起来等待，而是极其果断地将这个紫色的 ICMP 报文直接丢弃！ (注意，此时 PC0 并不知情，它还在傻傻地等待回复。)

在丢弃 ICMP 报文的同时，Router0 从 Gig0/1 接口发出了一个新的绿色 ARP 请求报文（内容为：谁是 192.168.1.1？请告诉我你的 MAC）。

点击单步前进。PC1 收到请求，返回绿色 ARP 应答报文给 Router0。至此，Router0 成功学到了 PC1 的 MAC 地址。

第一次发包深度总结： 第一个 Ping 数据包光荣"牺牲"了，它死在了路由器的手里，因为它到达时，路由器还不知道 PC1 的下落。但它的牺牲是有巨大价值的：它同时触发了左边网络（PC0 找网关）和右边网络（网关找 PC1）两次完全独立的 ARP 解析。 这极其完美地验证了本次实验的核心目的------ARP 协议绝对不能跨越路由器使用，它只能在一段一段的链路中"逐跳"工作。

5.2 第二次 Ping 通信机制解析（计时器超时与顺畅交互）

Ping 命令默认会连发 4 个数据包。随着时间的推移，奇妙的现象即将发生：

【阶段三：首包超时确认与第二次发包】

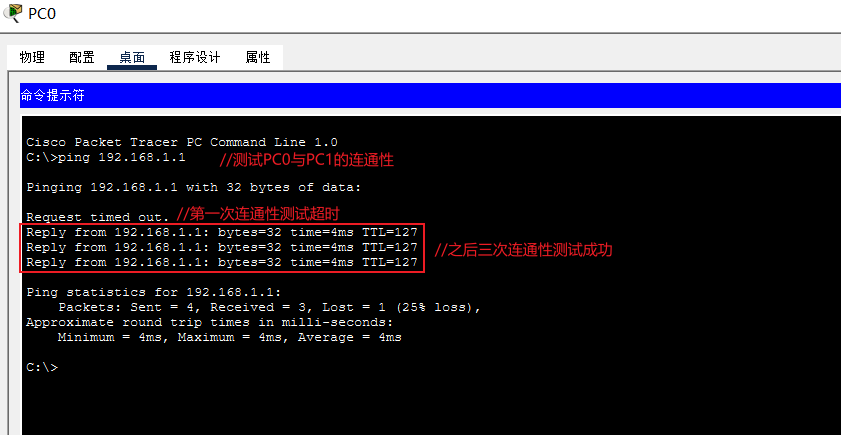

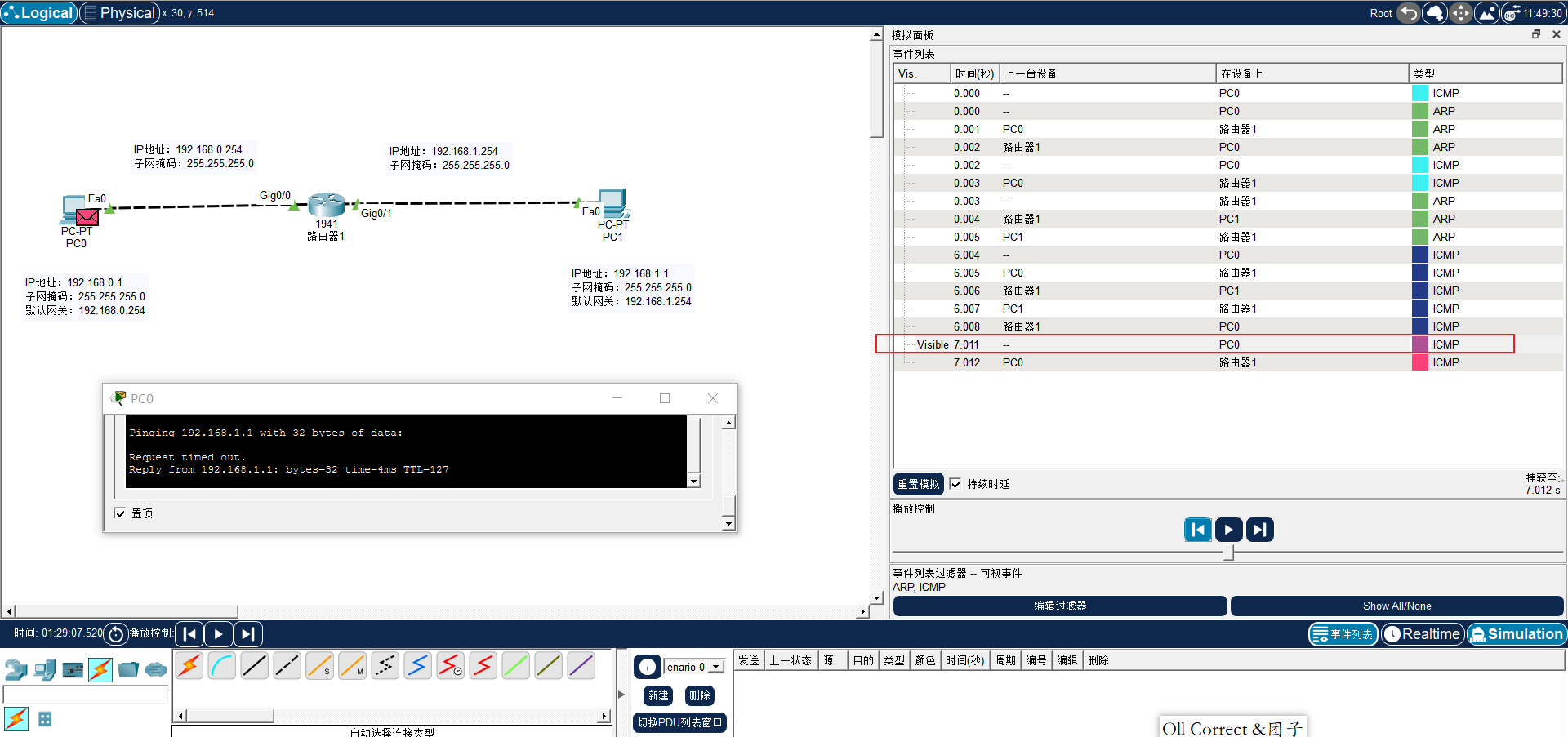

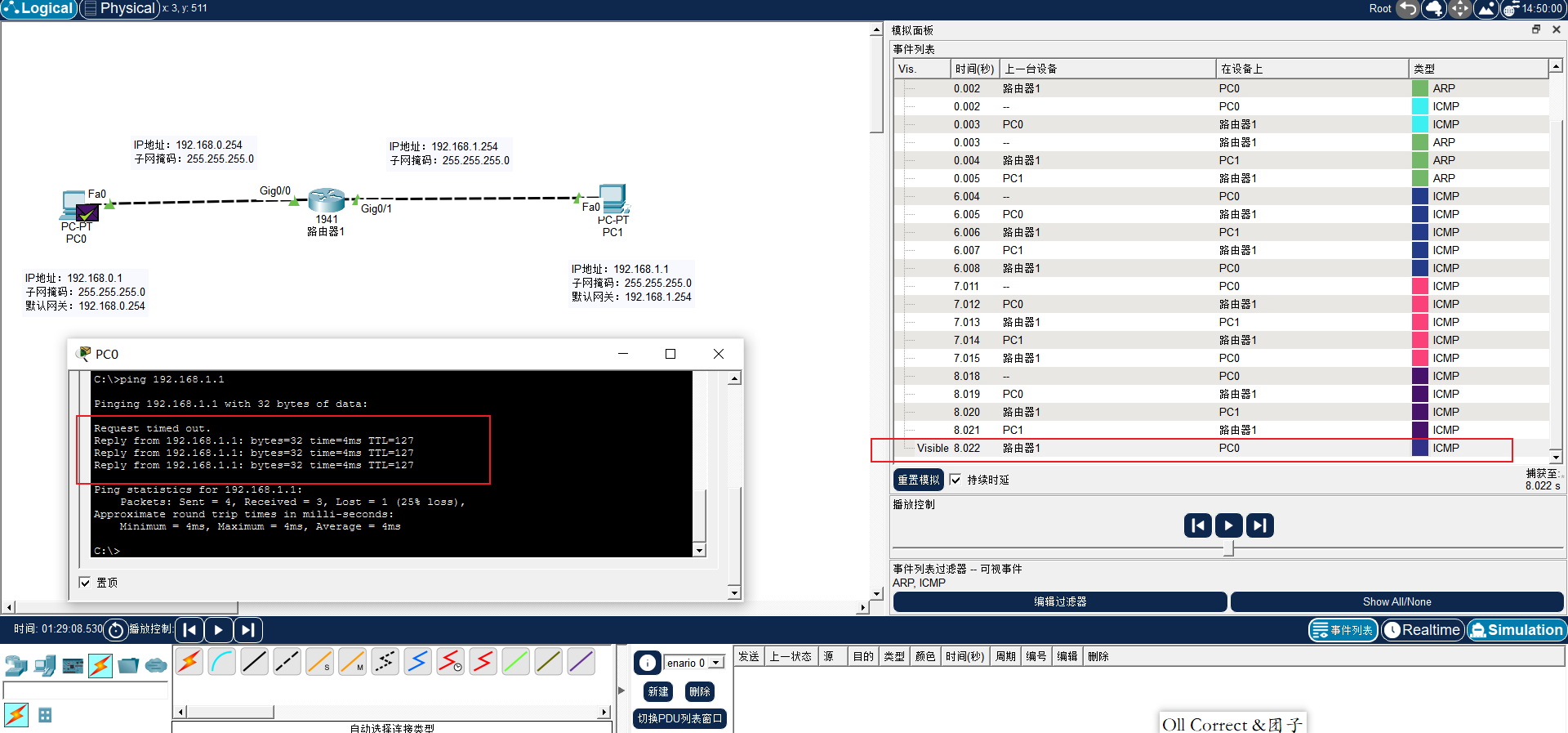

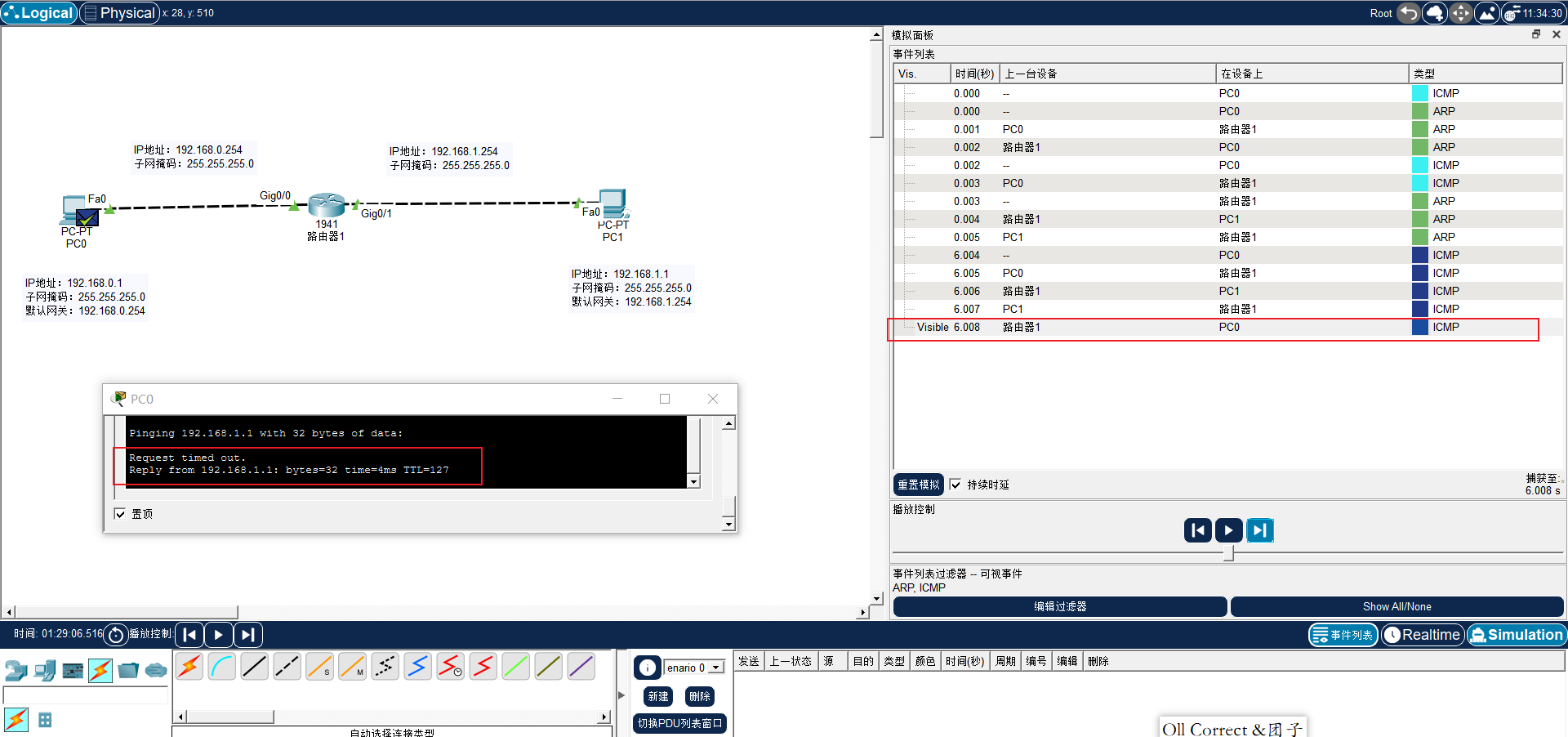

由于第一个 ICMP 报文早已被路由器丢弃，PC0 内部的"等待计时器"最终耗尽。直到此时，PC0 才确信第一个包失败了，屏幕上赫然弹出那行红字：Request timed out.（请求超时） 。紧接着，PC0 立刻生成并发出第二个紫色的 ICMP 请求报文。因为全网的 ARP 缓存此时都已建立完毕，这次不再产生任何 ARP 报文，ICMP 直接飞向 Router0。

Router0 收到报文，查表转发。因为 Router0 的 ARP 缓存中已有 PC1 的 MAC，报文直接飞向 PC1。

PC1 收到请求，生成紫色的 ICMP 应答报文（Reply），顺着原路发送回 Router0。

Router0 将应答报文转发回 PC0。屏幕上顺利显示出 Reply from 192.168.1.1: bytes=32 time=...。第二次跨网段通信完美成功！

5.3 第三次与第四次发包

接下来的第三个和第四个 Ping 数据包，其传输过程与第二个数据包完全一致。你可以继续点击单步前进，会发现整个网络中只剩下紫色的 ICMP 报文在源和目的之间畅通无阻地穿梭，再也没有触发任何绿色的 ARP 报文。
开始第三次发包

开始第四次发包

六、实验结果印证与状态检查

为印证刚才观察到的数据包流向，我们将软件切换回 "Realtime"（实时模式） ，通过提取终端与网络设备底层的地址解析协议（ARP）缓存表，从静态数据的角度对实验结论进行最终的交叉验证。

6.1 检查终端 PC 的 ARP 高速缓存表

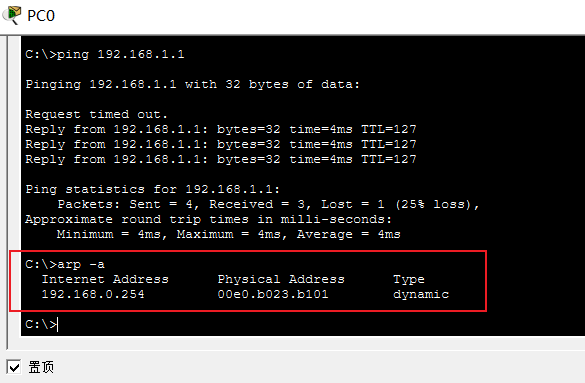

打开 PC0 的命令提示符，输入命令 arp -a。观察截图红框内的结果，列表中仅显示 了 192.168.0.254（默认网关 IP）对应着一个物理 MAC 地址。这完美印证了：PC0 根本没有跨网段去解析 PC1 的 MAC，它只是尽职尽责地把数据交给了自己网段的"大门"（网关）。

Internet Address（互联网地址）： 这是对方的 IP 地址 （逻辑门牌号）。在这里是 192.168.0.254，也就是我们的默认网关（路由器接口）。

Physical Address（物理地址）： 这是对方的 MAC 地址 （网卡出厂自带的绝对唯一编号）。这个 00e0... 开头的字符串，就是通过咱们刚才抓包看到的绿色 ARP 报文问回来的结果。

Type（类型）：

dynamic（动态）：表示这个地址是刚才系统通过 ARP 协议自动问来、自动记下的。

static（静态）：表示这是网络管理员手动死记硬背输进去的（咱们实验里没用到）。

看表结论： PC0 的通讯录里只有网关。说明 PC0 极其守规矩，找跨网段的兄弟时，只查转运中心（网关）的地址，绝不越权去查 PC1 的地址。

6.2 检查路由器 Router0 的 ARP 高速缓存表

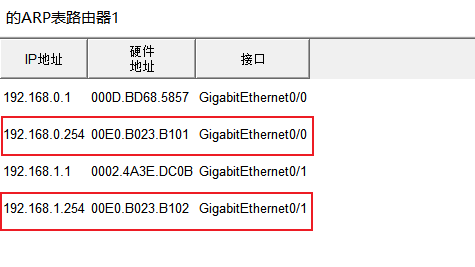

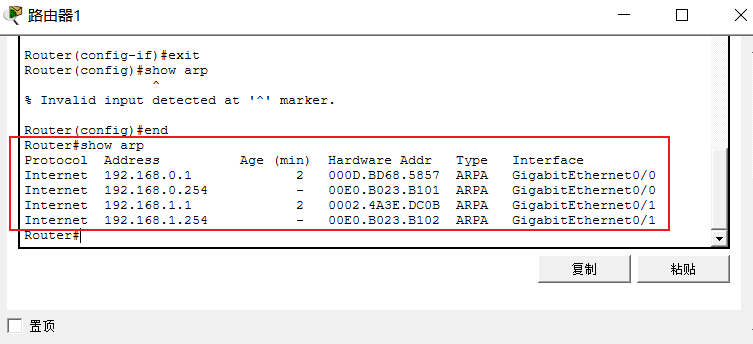

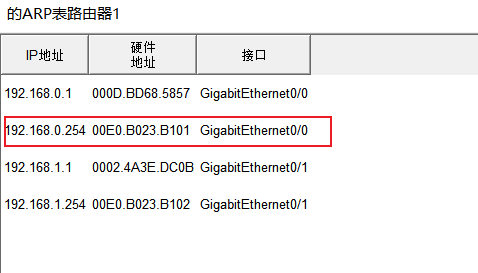

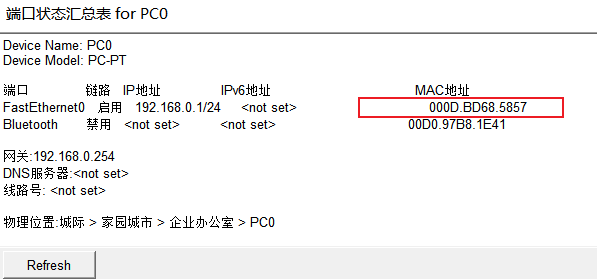

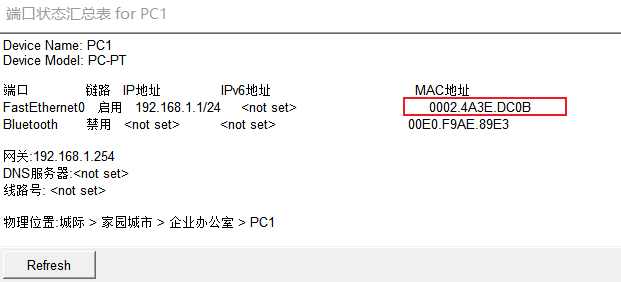

打开 Router0 的 CLI 界面，确保处于特权执行模式（Router#），输入命令 show arp。观察截图下半部分红框内的结果，路由器的 ARP 表中同时包含了左侧网络的 PC0（192.168.0.1）和右侧网络的 PC1（192.168.1.1）的 IP 与 MAC 地址绑定记录。这印证了：路由器在其连接的两个独立的网络中，分别、独立地进行了两段 ARP 解析工作。

Protocol（协议）： 通常显示 Internet，代表这是 IPv4 网络的记录。

Address（地址）： 对方的 IP 地址。

Age (min)（老化时间/分钟）： 这是一个极其关键的列！

显示数字（比如 2）：代表这个 MAC 地址是 2 分钟前刚刚打听到的。如果长时间不联系，路由器为了节省内存，会把这条记录删掉。

显示连字符（-）：代表这个 IP 和 MAC 就是路由器自己 身上的物理接口！自己当然不需要去记住自己的年龄，所以是 -。

Hardware Addr（硬件地址）： 对应的 MAC 地址。

Type（类型）： ARPA 指的是标准的以太网 ARP 封装类型。

Interface（接口）： 这对于路由器来说最重要！它指示了这个设备插在我的哪个网口上 。比如 PC0（0.1）插在 GigabitEthernet0/0 上，以后有给 PC0 的包，路由器闭着眼睛从这个口扔出去就行。

看表结论： 路由器的通讯录里有 4 行。两行（带 - 的）是它自己的左右两个网口；另外两行（带数字的）是它刚才分别向左（找 PC0）和向右（找 PC1）打听来的。

至此，结合抓包的动态过程与最终的静态缓存表状态，我们极其严谨地证明了本次实验的核心结论：ARP 协议绝对不能跨网段使用，只能逐个网络（或链路）独立工作。
