ros2工程 debug（vscode）

目录

• [一、安装必备 VSCode 插件](#一、安装必备 VSCode 插件)
• [二、Debug 模式编译（重要）](#二、Debug 模式编译（重要）)
• • 三种编译模式对比
  • 编译命令
• [三、配置 VSCode 调试文件（.vscode/）](#三、配置 VSCode 调试文件（.vscode/）)
• 四、两种调试方式（选一种即可）
• • [方式 1：直接启动节点调试（需要拆分节点启动）](#方式 1：直接启动节点调试（需要拆分节点启动）)
  • [方式 2：附加到已运行进程（适合 ros2 launch 启动后调试）](#方式 2：附加到已运行进程（适合 ros2 launch 启动后调试）)
  • • [进程 Debug 示意](#进程 Debug 示意)

一、安装必备 VSCode 插件

先装这几个，缺一不可：

C/C++（Microsoft）：C++ 语法、调试、IntelliSense
CMake Tools（Microsoft）：CMake 项目管理
ROS（ms-iot）：ROS 1/2 集成、launch 支持
CodeLLDB（可选）：比原生 gdb 体验更好的调试器

二、Debug 模式编译（重要）

ROS 2 默认是 Release，没有调试符号，断点无效。必须用 Debug 或 RelWithDebInfo 编译。

三种编译模式对比

👇 注意：Debug 编译 → 代码跑得慢 → 时间戳不同步 → 轨迹后期飘移 / 偏移

模式	速度	轨迹精度	能否调试	适合
Release	最快	最好	❌ 不能	跑实验
RelWithDebInfo	最快	最好	✅ 能	调试 + 跑实验
Debug	极慢	飘移 / 偏移	✅ 能	只用来查崩溃

编译命令

colcon build --packages-select lio_sam2

colcon build --packages-select lio_sam --cmake-args -DCMAKE_BUILD_TYPE=RelWithDebInfo

colcon build lio_sam --cmake-args -DCMAKE_BUILD_TYPE=Debug

三、配置 VSCode 调试文件（.vscode/）

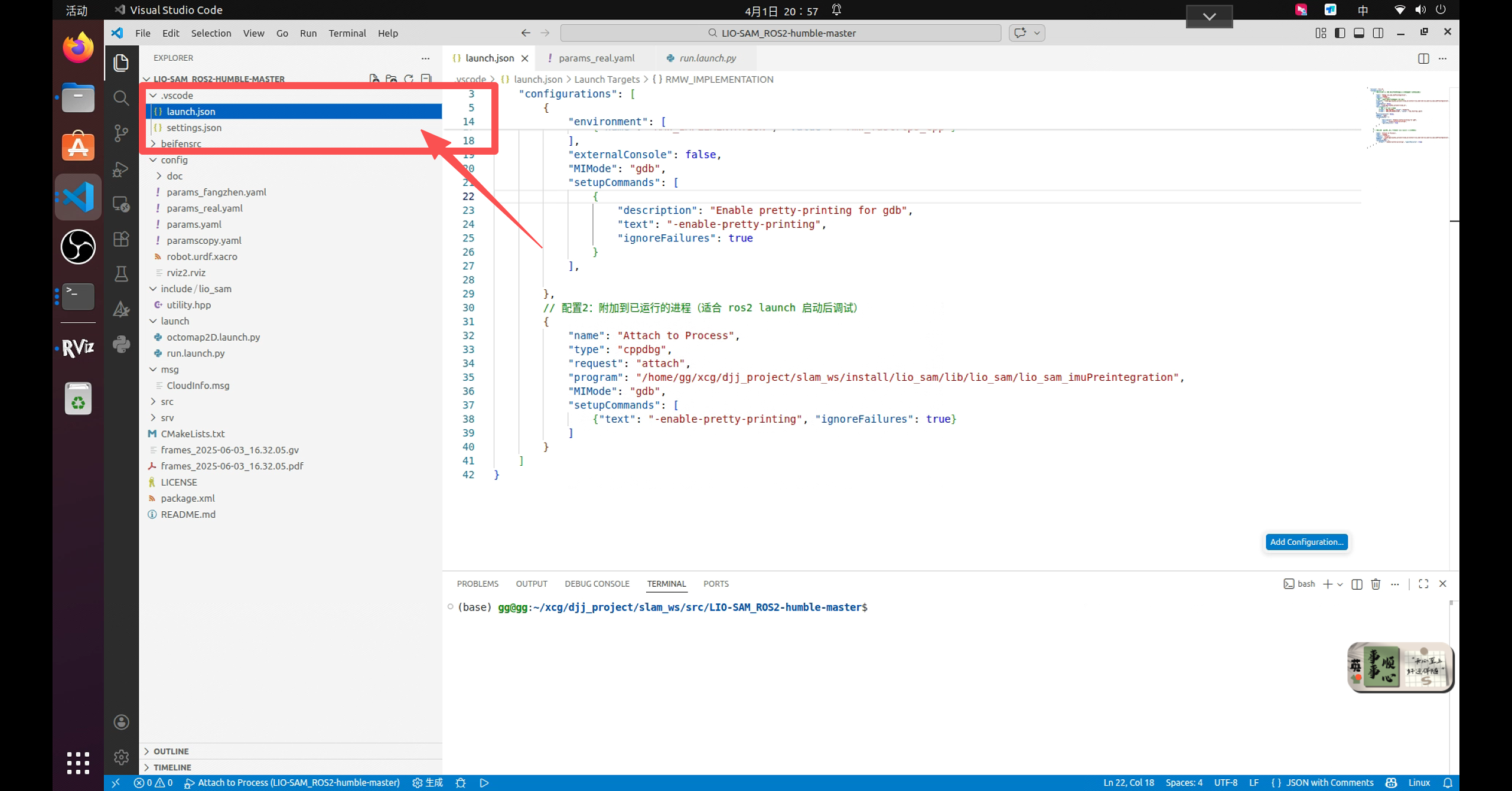

在工作空间根目录创建 .vscode 文件夹，里面放 1 个文件：launch.json

1. launch.json（核心调试配置）
   打开 VSCode → 左侧「运行和调试」（Ctrl+Shift+D）→ 「create a launch.json file」→ 选「C++ (GDB/LLDB)」，替换成下面内容：

{
    "version": "0.2.0",
    "configurations": [
        // 配置1：直接启动 IMU 预积分节点（最常用，调试你之前报错的模块）
        {
            "name": "Debug lio_sam_imuPreintegration",
            "type": "cppdbg",
            "request": "launch",
            // 可执行文件路径（替换成你的实际路径）
            "program": "/home/gg/xcg/djj_project/slam_ws/install/lio_sam/lib/lio_sam/lio_sam_imuPreintegration",
            "args": [],
            "stopAtEntry": false,
            "cwd": "/home/gg/xcg/djj_project/slam_ws",
            "environment": [
                // ROS 2 必须的环境变量
                {"name": "ROS_DISTRO", "value": "humble"},
                {"name": "RMW_IMPLEMENTATION", "value": "rmw_fastrtps_cpp"}
            ],
            "externalConsole": false,
            "MIMode": "gdb",
            "setupCommands": [
                {
                    "description": "Enable pretty-printing for gdb",
                    "text": "-enable-pretty-printing",
                    "ignoreFailures": true
                }
            ],

        },
        // 配置2：附加到已运行的进程（适合 ros2 launch 启动后调试）
        {
            "name": "Attach to Process",
            "type": "cppdbg",
            "request": "attach",
            "program": "/home/gg/xcg/djj_project/slam_ws/install/lio_sam/lib/lio_sam/lio_sam_imuPreintegration",
            "MIMode": "gdb",
            "setupCommands": [
                {"text": "-enable-pretty-printing", "ignoreFailures": true}
            ]
        }
    ]
}

四、两种调试方式（选一种即可）

方式 1：直接启动节点调试（需要拆分节点启动）

打开比如 imuPreintegration.cpp，在 odometryHandler 或 imuHandler 里打个断点（比如初始化、优化、报错行）。
左侧「运行和调试」→ 选 Debug lio_sam_imuPreintegration → 点击「开始调试」（绿色三角） 。

节点启动后，会在断点处暂停，你可以进行逐步调试

方式 2：附加到已运行进程（适合 ros2 launch 启动后调试）

先在终端启动 LIO-SAM：

ros2 launch lio_sam run.launch.py

找到 lio_sam_imuPreintegration 的进程 ID：

ps aux | grep lio_sam_imuPreintegration

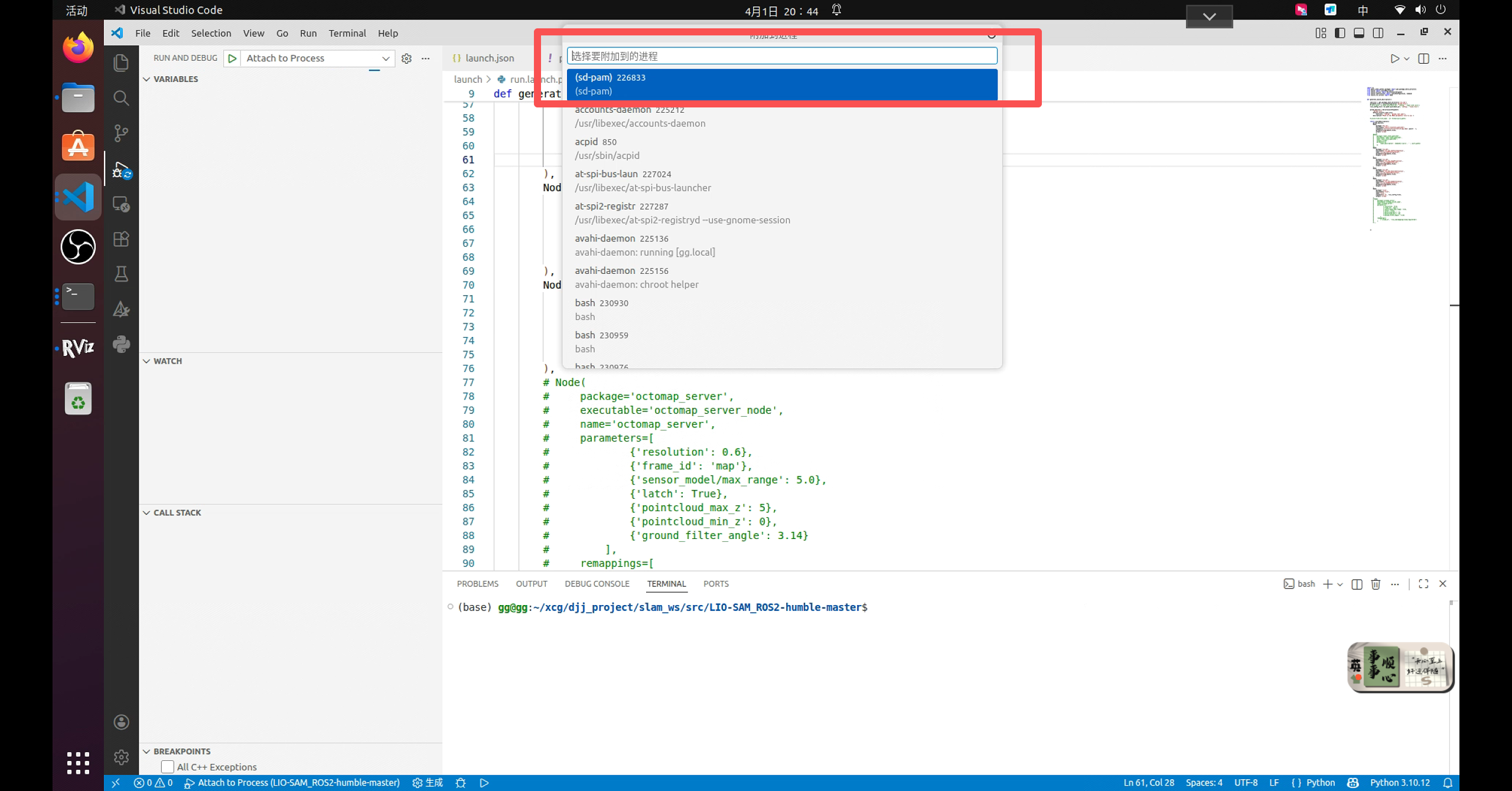

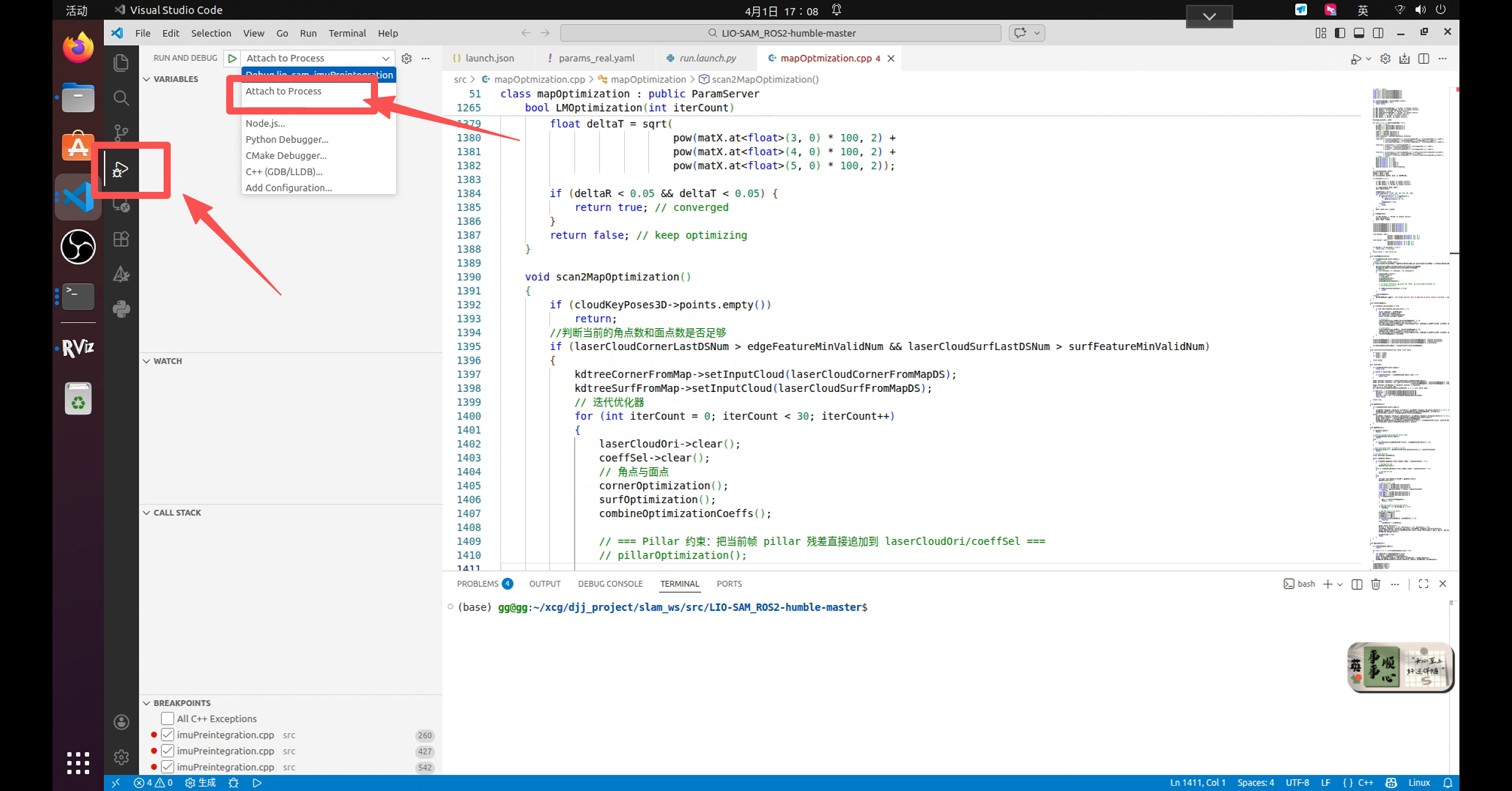

VSCode 调试选 Attach to Process → 点击开始 → 选择上面的 PID → 附加成功后，断点会生效。

进程 Debug 示意
