【PCIe验证每日学习·Day23】Completion 完成包全机制深度解析

大家好，继续我们的 PCIe 每日学习。今天内容在原有基础上大幅补充讲解细节，拆解 Completion 完成包的核心逻辑、字段含义、路由规则、Tag 匹配等关键知识点，承接前一天拓扑与转发知识，彻底吃透 PCIe 读请求闭环的核心------Completion 完成包。

一、往期内容快速衔接

在学习 Completion 之前，我们已经学习了 PCIe 核心基础与进阶模块，其中与今日内容强关联的重点的如下，可以快速回顾，避免知识断层：

PCIe 拓扑结构、BDF 寻址体系、Switch/桥片转发规则（Completion 路由依赖此基础）；
TLP 两大分类：Posted 事务（无应答，如 MemWr）、Non-Posted 事务（需应答，如 MemRd）；
配置读写、存储器读写的基本流程，以及 Non-Posted 事务"请求-响应"的闭环逻辑；
事务排序规则（Ordering），为今日 Completion 排序约束做铺垫。

核心关联点：所有 Non-Posted 请求（核心是各类读请求），都必须依靠 Completion 完成包来闭合事务------没有 Completion，读请求就会超时、链路就会异常，这也是 Completion 成为 PCIe 通信核心的原因。今天我们从"是什么、为什么、怎么工作、有哪些约束、常见异常"五个维度，逐点详解，结合图表辅助理解，确保零死角。

二、Completion 基本定位与核心作用

1. 核心定义

Completion 是 PCIe 事务层专门定义的响应类 TLP，唯一作用是"回应 Non-Posted 事务"，不承载主动发起的业务数据，仅用于反馈请求的处理结果，是 Non-Posted 事务闭环的唯一载体。

简单类比：你（请求端）向超市（响应端）买东西（读请求），超市给你的"购物小票+商品"（Completion），小票对应"处理结果"，商品对应"读数据"，没有小票+商品，就意味着交易没完成。

2. 核心作用

确认请求接收：告诉请求发起端（RC 或主设备）"你的 Non-Posted 请求（读/配置读）我已经收到，并且开始处理"；
返回处理结果：通过状态字段，明确告知请求是否成功（成功/失败/需重试）；
带回目标数据：如果是读请求（如 MemRd），将读取到的设备寄存器/内存数据，随 Completion 一同返回给发起端；
释放资源：请求端收到 Completion 后，会释放对应的 Tag 标识和流控信用，允许发起新的 Non-Posted 请求；
保障事务闭环：避免 Non-Posted 请求"石沉大海"，防止链路卡死、资源泄露。

3. 适用场景与排除场景

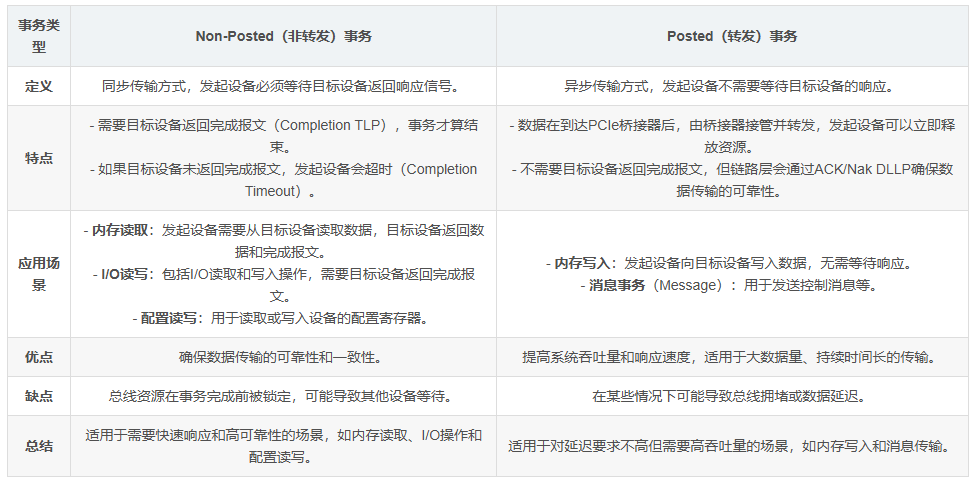

为了更清晰区分，我们用表格明确"哪些请求需要 Completion，哪些不需要"，一目了然：

事务类型	是否需要 Completion	典型示例	核心原因
Non-Posted 事务	是（必须）	MemRd（存储器读）、CfgRd（配置读）	需要确认请求结果、带回数据，保证可靠
Posted 事务	否（禁止）	MemWr（存储器写）、CfgWr（配置写）、Msg、MSI	无需确认，追求高吞吐，"发完即算完成"

4. Completion 与 TLP 的关系

很多新手会混淆 Completion 与普通 TLP，这里明确两点核心区别，避免踩坑：

Competition 是响应型 TLP，只能被动发起------只有收到 Non-Posted 请求后，才能由响应端发送；
普通 TLP（如 MemWr、MemRd）是请求型 TLP，可主动发起，用于发起业务请求或配置操作；
二者同属 TLP 范畴，但功能完全相反，一个"发起请求"，一个"回应请求"，共同构成 Non-Posted 事务的闭环。

三、Completion 关键字段与含义

Completion 作为响应型 TLP，其头部字段直接决定"谁发起的请求、回应的是哪个请求、处理结果如何、带回什么数据"，是验证中观测、排查问题的核心依据。下面我们逐字段拆解，结合规范要求，讲清每个字段的作用、取值含义和约束规则，搭配简化图表辅助理解。

1. Completion 头部简化结构（纯文本图表，清晰易懂）

Completion 头部（3DW 标准格式）核心字段分布：

┌─────────────────────────────────────────────┐

│ Fmt │ Type │ Completion 类型 │ Reserved │

├─────────────────────────────────────────────┤

│ Tag（标签） │

├─────────────────────────────────────────────┤

│ 请求者 BDF │ 状态（Status） │ 长度/偏移 │

└─────────────────────────────────────────────┘

说明：Fmt=00（3DW 头部），Type=0010（固定为 Completion 类型），Reserved 为保留位，固定为 0。

2. 核心字段逐点详解（重点中的重点）

（1）Completion 类型字段（区分完成包类型）

该字段用于区分 Completion 的类型，不同类型对应不同的处理场景，规范中明确分为 3 类，无其他取值，避免混淆：

CPL（带数据的完成）：最常用类型，对应读请求处理成功，会携带读取到的数据（如 MemRd 成功后，带回寄存器/内存数据）；
CPL_DLY（延迟完成）：响应端暂时无法处理请求（如设备内部忙、初始化未完成），告知发起端"请稍后重试"，无数据，属于正常握手，不视为错误；
无数据 Completion：仅返回处理状态（成功/失败），不携带任何数据，常见于配置读失败、请求无效的场景。

（2）Tag 标识符（最核心的匹配字段）

Tag 是 Completion 与 Non-Posted 请求"一一对应"的核心标识，相当于"请求的身份证"，一旦 Tag 匹配错误，会直接导致事务错乱、系统卡死，下面详细拆解其规则：

分配方 ：由请求发起端（RC 或主设备）在发送 Non-Posted 请求（如 MemRd）时，自主分配；
取值约束：Tag 宽度通常为 8~16 位（不同版本 PCIe 略有差异），同一时刻，发起端所有 outstanding（未完成）的 Non-Posted 请求，Tag 必须唯一，不能重复；
匹配规则 ：响应端（EP 或从设备）收到请求后，处理完成并生成 Completion 时，必须原封不动带回请求的 Tag，不能修改、不能丢失；
释放规则：发起端收到对应 Tag 的 Completion 后，该 Tag 立即释放，可重新分配给新的 Non-Posted 请求；
异常影响：Tag 错配、重复、丢失，会导致发起端无法识别"该 Completion 对应哪个请求"，进而引发读超时、数据错乱、资源泄露。

简单示例：发起端发送 MemRd 请求，分配 Tag=0x08；响应端处理后，生成 Completion，带回 Tag=0x08；发起端收到后，通过 Tag=0x08 匹配到之前的 MemRd 请求，完成事务闭环。

（3）请求者 BDF 信息（路由的核心依据）

Completion 必须携带"请求发起端的 BDF 编号"（Bus Number + Device Number + Function Number），这是 Completion 能够精准路由回发起端的核心依据，具体规则如下：

响应端收到请求后，会先解析请求头部的"发起端 BDF"，并将其写入 Completion 头部；
Switch/桥片转发 Completion 时，不看地址，只看该 BDF 编号，逐级向上转发，最终回到发起端；
约束：BDF 必须准确无误，若写入错误，会导致 Completion 路由失败，无法回到发起端，引发请求超时。

（4）状态字段（Status，验证最常观测的字段）

状态字段用于告知发起端"请求的处理结果"，是排查请求失败原因的核心依据，规范中定义了 4 种核心状态，其他状态为保留或扩展，下面逐类详解，结合触发场景，避免混淆：

状态标识	中文含义	触发场景（详细说明）	是否视为错误
SC	成功完成	请求合法、地址有效、设备正常处理，读请求会带回有效数据	否（正常状态）
UR	不支持的请求	1. 访问不存在的地址（超出 BAR 范围）；2. 访问不存在的设备/功能；3. 设备不支持该类型的 Non-Posted 请求；4. TLP 格式非法	是（协议错误）
CA	配置访问错误	仅针对 CfgRd 配置读请求：1. 访问非法的配置偏移；2. 访问只读配置位（读场景下，若权限不足也会触发）；3. 跨总线配置访问违规	是（协议错误）
CRS	配置请求重试状态	设备暂时无法处理请求：1. 设备刚复位、上电初始化未完成；2. 设备处于低功耗状态，未唤醒；3. 设备内部资源忙（如缓冲区满）	否（正常重试）

（5）长度与字节偏移字段

这两个字段用于配合"多包拆分"场景，确保读数据能够正确拼接，尤其是大带宽读请求（如读取大量内存数据），需要拆分为多个 Completion 带回，具体作用如下：

长度字段：标识当前 Completion 携带的数据长度（以 DW 为单位），告知发起端"本次带回多少数据"；
字节偏移字段：标识当前 Completion 携带的数据，在"整个读请求数据"中的起始偏移位置，用于发起端拼接多包数据；
约束：同一读请求拆分的多个 Completion，字节偏移必须连续，长度总和等于读请求的总长度，否则会导致数据拼接错误。

四、Completion 路由规则

Completion 的路由方式与普通 TLP（如 MemRd、MemWr）完全不同，规范中明确规定：Completion 只能走 ID 路由，绝对不允许走地址路由，这是保证 Completion 能够精准返回发起端的核心规则，下面详细拆解，结合拓扑场景讲解。

1. 核心路由原则

Completion 路由不依赖"目标地址"，只依赖"请求发起端的 BDF 编号"------简单说，"谁发起的请求，Completion 就回传给谁"，路由逻辑由 Switch/桥片根据 BDF 编号实现，无需发起端额外配置。

2. 路由流程（结合拓扑， step by step 详解）

我们以"RC → Switch → EP"的树型拓扑为例，拆解 Completion 的完整路由流程，搭配简化拓扑图，一看就懂：

简化拓扑图：RC（Bus 0，Device 0）→ Switch（上游端口 Bus 0，下游端口 Bus 1）→ EP（Bus 1，Device 1）

路由流程：

RC 发起 MemRd 请求（Non-Posted），分配 Tag=0x0A，携带自身 BDF（0:0:0），通过地址路由发送至 EP；
EP 收到请求，处理完成后，生成 Completion，带回 Tag=0x0A，写入请求者 BDF（0:0:0）；
EP 将 Completion 发送至 Switch 下游端口（Bus 1）；
Switch 解析 Completion 头部的 BDF（0:0:0），识别到发起端在 Bus 0，将 Completion 转发至上游端口（Bus 0）；
Switch 上游端口将 Completion 转发至 RC（Bus 0，Device 0）；
RC 收到 Completion，通过 Tag=0x0A 匹配到对应 MemRd 请求，完成事务闭环。

3. 路由约束与异常后果

约束1：Completion 必须走 ID 路由，若 Switch/桥片错误将其路由至地址路由，会导致 Completion 丢失，请求超时；
约束2：响应端必须正确写入"发起端 BDF"，若 BDF 写入错误，会导致 Completion 路由至错误设备，引发协议报错；
约束3：Switch/桥片转发 Completion 时，必须严格根据 BDF 逐级向上转发，禁止跨层级、跨总线乱转发；
异常后果：路由错误会导致 Completion 丢失、错发，进而引发请求超时、数据错乱、链路进入 Recovery 状态。

4. 为什么 Completion 不能走地址路由？

很多新手会疑问：为什么读请求可以走地址路由，而 Completion 必须走 ID 路由？核心原因有两点，避免理解偏差：

地址路由是"找目标设备"，而 Completion 是"找发起设备"------发起设备可能没有固定的地址（如 RC），但一定有唯一的 BDF 编号，ID 路由更精准；
拓扑复杂场景下（多 Switch、多桥片、多 EP），地址路由可能存在转发歧义，而 ID 路由（BDF 唯一）可确保 Completion 原路返回，避免丢失。

五、Tag 匹配与 Outstanding 事务机制

在实际系统中，为了提升链路效率，发起端不会"发一个读请求，等一个 Completion，再发下一个"，而是会同时发送多个读请求，这就是 Outstanding 事务，而 Tag 匹配是 Outstanding 事务正常运行的核心，下面详细拆解，结合并发场景讲解。

1. Outstanding 事务定义

Outstanding 事务，指"发起端已发送、但尚未收到对应 Completion 的 Non-Posted 请求"，简单说就是"正在处理中的读请求"。PCIe 规范允许发起端同时存在多个 Outstanding 事务，以此提升链路吞吐率，这也是 PCIe 高效通信的关键特性之一。

2. Tag 分配与管理规则（并发场景核心）

Outstanding 事务的核心是"Tag 唯一"，只有 Tag 不重复，发起端才能区分不同请求的 Completion，具体规则如下：

发起端有一个"Tag 池"，每个 Tag 对应一个可分配的标识，Tag 池大小决定了"同一时刻最多支持的 Outstanding 事务数量"；
发送一个 Non-Posted 请求时，从 Tag 池中分配一个未使用的 Tag，标记为"已占用"；
收到对应 Completion 后，释放该 Tag，标记为"未占用"，可重新分配给新的请求；
约束：同一时刻，已占用的 Tag 绝对不能重复，若重复分配，会导致 Completion 匹配错乱，无法区分对应请求。

3. 多 Outstanding 场景下的 Tag 匹配流程

以"发起端同时发送 2 个 MemRd 请求"为例，详解 Tag 匹配的完整流程，辅助理解并发场景：

示例流程：

发起端（RC）有 Tag 池（0x00~0x0F），当前均为未占用；
发送第一个 MemRd 请求（读地址 0x1000_0000），分配 Tag=0x05，标记为"已占用"；
发送第二个 MemRd 请求（读地址 0x2000_0000），分配 Tag=0x06，标记为"已占用"；
响应端（EP）先处理第二个请求，生成 Completion，带回 Tag=0x06，发送回 RC；
RC 收到 Completion，通过 Tag=0x06 匹配到第二个 MemRd 请求，完成闭环，释放 Tag=0x06（标记为未占用）；
响应端再处理第一个请求，生成 Completion，带回 Tag=0x05，发送回 RC；
RC 收到 Completion，通过 Tag=0x05 匹配到第一个 MemRd 请求，完成闭环，释放 Tag=0x05；
两个 Outstanding 事务均完成，Tag 池恢复初始状态。

4. 异常场景与后果

多 Outstanding 场景是验证的重点，也是最容易出现问题的场景，常见异常及后果如下：

Tag 重复分配：两个不同的请求分配了相同的 Tag，导致 Completion 匹配错乱，数据覆盖；
Tag 未释放：收到 Completion 后，Tag 未及时释放，导致 Tag 池耗尽，无法发起新的请求；
Completion 乱序返回：多个 Outstanding 请求的 Completion 未按请求顺序返回（协议允许，但需确保 Tag 匹配正确）；
Tag 丢失：Completion 未带回 Tag，或 Tag 错误，导致发起端无法匹配请求，请求超时。

六、Completion 与排序规则（Ordering）的关联

我们在 Day20 学习了 PCIe 事务排序规则（Ordering），而 Completion 作为 TLP 的一种，也必须遵循排序约束，这些约束直接影响系统性能与稳定性，也是验证覆盖率的重点，下面结合排序规则，逐点详解 Completion 的排序要求。

1. 核心排序约束（规范原文简化）

约束1：Completion 不能越过其他 Completion 解析：两个不同请求的 Completion，不能出现"后发的 Completion 先到达发起端"的情况（除非是不同流的请求），确保读返回顺序不混乱，避免发起端处理逻辑出错。
约束2：Posted 事务（如 MemWr）可以越过 Completion 解析：写操作可以"插队"到 Completion 前面发送，这是 PCIe 提升性能的关键优化------写操作无需应答，可优先发送，不影响 Completion 的正常返回。
约束3：Completion 不能越过 Posted 事务 解析：Completion 不能插队到写操作前面发送，避免读响应被写操作阻塞，确保读请求的响应及时性。
约束4：同一读请求的多个拆分 Completion，必须按序返回 解析：若一个读请求被拆分为多个 Completion 带回数据，这些 Completion 必须按"字节偏移从小到大"的顺序返回，否则发起端无法正确拼接数据，导致数据错乱。

2. 排序异常的后果

若 Completion 违反上述排序约束，会导致不同程度的系统异常，常见后果如下：

数据错乱：拆分 Completion 乱序返回，发起端拼接数据错误；
逻辑卡死：Completion 被 Posted 事务长期阻塞，导致请求超时；
协议报错：严重排序违规，会触发链路异常，进入 Recovery 状态。

七、Completion 常见异常与错误场景

Completion 相关的异常是 PCIe 验证中最常见的故障类型之一，下面结合触发场景、表现形式、后果，详细拆解 5 类高频异常，帮助大家快速定位问题、设计验证用例。

1. UR 完成（Unsupported Request，不支持的请求）

这是最常见的 Completion 错误，触发场景、表现、后果如下：

触发场景（详细覆盖）： - 读请求访问的地址超出 EP 的 BAR 地址范围； - 读请求访问的设备/功能不存在（BDF 错误）； - 设备不支持该类型的 Non-Posted 请求（如 EP 不支持 IO 读）； - TLP 格式非法（如头部字段错误、长度非法）。
表现形式：Completion 状态为 UR，无有效数据，Tag 匹配正确，会正常路由回发起端；
后果：发起端识别到 UR 错误，记录错误状态，该读请求失败，不影响其他正常请求。

2. CA 错误（Configuration Access Error，配置访问错误）

仅针对 CfgRd 配置读请求，触发场景、表现、后果如下：

触发场景： - 配置读请求访问的偏移地址非法（超出配置空间范围）； - 访问只读配置位（读场景下，若权限不足也会触发）； - 跨总线配置访问违规（如 Type0 配置报文转发至子总线）。
表现形式：Completion 状态为 CA，无有效数据，仅返回错误状态；
后果：配置读请求失败，发起端记录错误状态，不影响存储器读等其他事务。

3. CRS 重试状态（Configuration Request Retry Status）

注意：CRS 不是错误，是正常的握手状态，触发场景、表现、处理逻辑如下：

触发场景： - 设备刚复位、上电初始化未完成，无法处理请求； - 设备处于 L0s/L1 低功耗状态，未完全唤醒； - 设备内部资源忙（如缓冲区满、正在处理其他高优先级请求）。
表现形式：Completion 状态为 CRS，无有效数据，告知发起端"请稍后重试"；
处理逻辑：发起端收到 CRS 后，需延迟一段时间，重新发送该 Non-Posted 请求，直至收到 SC 或错误状态。

4. 丢失 Completion（最严重的异常之一）

Completion 未成功路由回发起端，是验证中重点排查的故障，触发场景、后果如下：

触发场景： - 路由错误（BDF 写入错误、走了地址路由）； - Completion 报文 CRC 错误、格式非法，被 Switch/桥片丢弃； - 链路异常（如 Recovery、复位），导致 Completion 丢失。
后果： - 发起端持续等待该 Completion，无法释放 Tag； - 超过超时时间后，触发错误中断，记录超时错误； - 若 Tag 池耗尽，无法发起新的 Non-Posted 请求； - 严重时，链路进入 Recovery 状态，重置链路。

5. 重复 Completion（协议违规）

同一个 Non-Posted 请求，收到多个相同 Tag 的 Completion，属于严重协议违规，触发场景、后果如下：

触发场景： - 响应端错误重发 Completion（如未收到 ACK，错误重传）； - Switch/桥片错误转发，导致 Completion 重复到达发起端。
后果： - 发起端收到重复 Completion，无法判断哪个是有效响应； - 可能导致数据覆盖、逻辑错乱； - 触发协议报错，记录重复 Completion 错误。

八、工程验证中的高频关注点

结合工程验证实战，Completion 相关的验证重点的如下，覆盖功能验证、异常验证、覆盖率验证，确保验证全面无死角：

功能验证重点：所有 Non-Posted 请求（MemRd、CfgRd），必须收到对应的 Completion，无 Completion 直接判定协议错误；
Tag 匹配验证：Tag 必须严格一一匹配，不允许错配、漏配、重配，多 Outstanding 场景下 Tag 分配唯一；
状态验证重点：错误场景下，Completion 状态必须正确（如非法地址返回 UR、配置错误返回 CA），无状态错配；
路由验证重点：Completion 必须走 ID 路由，能够精准路由回发起端，无路由错误、丢失；
并发验证重点：多 Outstanding 场景下，多个请求的 Completion 匹配正确，无互相干扰、数据错乱；
CRS 重试验证：设备复位、低功耗唤醒阶段，收到 CRS 后，发起端需正确重试，直至收到有效响应；
异常验证重点：验证丢失 Completion、重复 Completion、排序违规等异常场景，设备能正确处理，不卡死、不崩溃；
拆分 Completion 验证：大带宽读请求拆分的多个 Completion，按序返回、数据拼接正确。

九、明日学习预告

【PCIe验证每日学习·Day24】PCIe 原子操作、锁定事务与总线仲裁机制内容包括： - Locked 事务原理与核心应用场景（详解锁定机制）； - 原子操作的实现方式与协议约束； - 多主设备竞争下的总线仲裁规则（公平性、优先级）； - 复杂并发场景下的死锁避免策略。
