一、OSPF的LSA类型
OSPF（Open Shortest Path First）是一种链路状态路由协议，它通过交换链路状态通告（LSA，Link State Advertisement）来实现路由信息的传播。每种类型的LSA都有其特定的功能和传播范围。以下是常见的OSPF LSA类型详解：
****1. Type 1 LSA - 路由器LSA（Router LSA）****
- 产生者：每台OSPF路由器都会产生。
- 传播范围：仅在单个区域内泛洪，不会穿越ABR（区域边界路由器）。
- 核心信息：描述本路由器在所属区域内的所有链路（接口）状态和开销。
- 作用：用于实现区域内路由互通，隐藏其他区域的拓扑细节，是OSPF层次化设计的体现。
例如，一台路由器会通过Type 1 LSA通告其直连链路、邻居关系及链路开销，这些信息只在该路由器所在的区域内传播
****2. Type 2 LSA - 网络LSA（Network LSA）****
- 产生者：由多路访问网络中的DR（指定路由器）产生。
- 传播范围：仅在单个区域内泛洪。
- 核心信息：描述广播或多路访问网络的链路状态，包括该网段上所有参与OSPF的路由器。
- 作用：用于描述MA网络中所有与之形成邻接关系的路由器，帮助区域内路由器了解网络拓扑。
DR负责生成并发送该LSA，记录了整个网段内所有路由器的Router ID。
****3. Type 3 LSA - 网络汇总LSA（Network Summary LSA）****
- 产生者：由ABR（区域边界路由器）产生。
- 传播范围：在区域间传播，但不会进入Stub或NSSA区域。
- 核心信息：描述从一个区域到另一个区域的路由信息，通常是子网形式。
- 作用：用于区域间路由的传递，减少路由表规模，避免将详细的链路状态信息暴露给其他区域。
ABR会将区域内部的Type 1和Type 2 LSA信息汇总成Type 3 LSA，然后向其他区域传播。
****4. Type 4 LSA - ASBR汇总LSA（ASBR Summary LSA）****
- 产生者：由ABR产生。
- 传播范围：在区域间传播，不进入Stub或NSSA区域。
- 核心信息：描述如何到达ASBR（自治系统边界路由器）。
- 作用：用于告知区域内路由器如何访问外部网络的ASBR位置。
Type 4 LSA的内容类似于Type 5 LSA，但其作用是定位ASBR，而不是通告外部路由。
****5. Type 5 LSA - AS外部LSA（AS External LSA）****
- 产生者：由ASBR（自治系统边界路由器）产生。
- 传播范围：泛洪到整个OSPF自治系统（除了Stub、Totally Stub、NSSA等特殊区域）。
- 核心信息：描述如何到达OSPF自治系统外部的网络，携带外部目标网络、掩码及外部开销（Metric Type 1/2）。
- 作用：引入外部路由，是OSPF网络访问外部世界的"路标"。
Type 5 LSA是唯一一种可以传播到所有区域的LSA类型，用于通告外部路由信息。
****6. Type 7 LSA - NSSA外部LSA（NSSA External LSA）****
- 产生者：由NSSA区域内的ASBR产生。
- 传播范围：仅在NSSA区域内泛洪。
- 核心信息：与Type 5 LSA类似，描述外部路由。
- 作用：用于在NSSA（非纯末梢区域）中引入外部路由，当Type 7 LSA到达NSSA的ABR时，会被转换为Type 5 LSA并泛洪到其他普通区域。
NSSA区域不允许Type 5 LSA进入，因此使用Type 7 LSA来实现外部路由的引入。

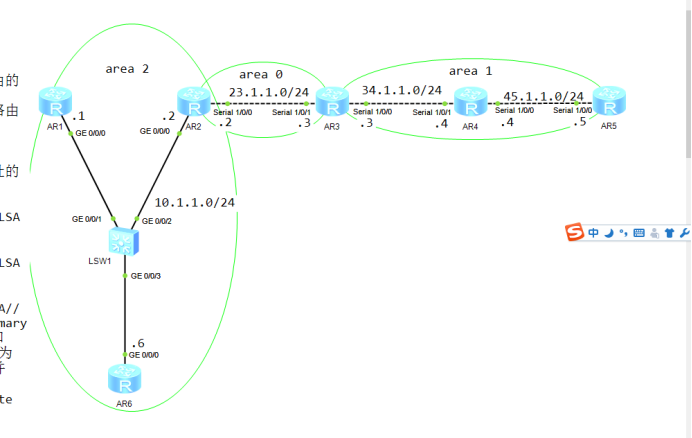

二、实验拓扑：
三、实验命令：
R1：
<Huawei>system-view
Huaweiundo info-center enable
Huaweisysname R1
R1interface g0/0/0
R1-GigabitEthernet0/0/0ip address 10.1.1.1 24
R1-GigabitEthernet0/0/0quit
R1interface loopback 0
R1-LoopBack0ip address 1.1.1.1 32
R1-LoopBack0quit
R1ospf router-id 1.1.1.1
R1-ospf-1area 2
R1-ospf-1-area-0.0.0.2network 10.1.1.0 0.0.0.255
R1-ospf-1-area-0.0.0.2network 1.1.1.1 0.0.0.0
R2：
<Huawei>system-view
Huaweiundo info-center enable
Huaweisysname R2
R2interface g0/0/0
R2-GigabitEthernet0/0/0ip address 10.1.1.2 24
R2-GigabitEthernet0/0/0quit
R2interface s1/0/0
R2-Serial1/0/0ip address 23.1.1.2 24
R2-Serial1/0/0quit
R2interface loopback 0
R2-LoopBack0ip address 2.2.2.2 32
R2-LoopBack0quit
R2ospf router-id 2.2.2.2
R2-ospf-1area 2
R2-ospf-1-area-0.0.0.2network 10.1.1.0 0.0.0.255
R2-ospf-1-area-0.0.0.2quit
R2-ospf-1area 0
R2-ospf-1-area-0.0.0.0network 23.1.1.0 0.0.0.255
R2-ospf-1-area-0.0.0.0network 2.2.2.2 0.0.0.0
R3：
<Huawei>system-view
Huaweiundo info-center enable
Huaweisysname R3
R3interface s1/0/1
R3-Serial1/0/1ip address 23.1.1.3 24
R3-Serial1/0/1quit
R3interface s1/0/0
R3-Serial1/0/0ip address 34.1.1.3 24
R3-Serial1/0/0quit
R3interface loopback 0
R3-LoopBack0ip address 3.3.3.3 24
R3-LoopBack0quit
R3ospf router-id 3.3.3.3
R3-ospf-1area 0
R3-ospf-1-area-0.0.0.0network 23.1.1.0 0.0.0.255
R3-ospf-1-area-0.0.0.0quit
R3-ospf-1area 1
R3-ospf-1-area-0.0.0.1network 34.1.1.0 0.0.0.255
R3-ospf-1-area-0.0.0.1network 3.3.3.3 0.0.0.0
R4:
<Huawei>system-view
Huaweiundo info-center enable
Huaweisysname R4
R4interface s1/0/1
R4-Serial1/0/1ip address 34.1.1.4 24
R4-Serial1/0/1quit
R4interface s1/0/0
R4-Serial1/0/0ip address 45.1.1.4 24
R4-Serial1/0/0quit
R4interface loopback 0
R4-LoopBack0ip address 4.4.4.4 32
R4-LoopBack0quit
R4ospf router-id 4.4.4.4
R4-ospf-1area 1
R4-ospf-1-area-0.0.0.1network 34.1.1.0 0.0.0.255
R4-ospf-1-area-0.0.0.1network 45.1.1.0 0.0.0.255
R4-ospf-1-area-0.0.0.1network 4.4.4.4 0.0.0.0
R5:
<Huawei>system-view
Huaweiundo info-center enable
Huaweisysname R5
R5interface s1/0/0
R5-Serial1/0/0ip address 45.1.1.5 24
R5-Serial1/0/0quit
R5interface loopback 0
R5-LoopBack0ip address 5.5.5.5 32
R5-LoopBack0quit
R5ospf router-id 5.5.5.5
R5-ospf-1area 1
R5-ospf-1-area-0.0.0.1network 45.1.1.0 0.0.0.255
R5-ospf-1-area-0.0.0.1network 5.5.5.5 0.0.0.0
R6:
<Huawei>system-view
Huaweiundo info-center enable
Huaweisysname R6
R6interface g0/0/0
R6-GigabitEthernet0/0/0ip address 10.1.1.6 24
R6-GigabitEthernet0/0/0quit
R6interface loopback 0
R6-LoopBack0ip address 6.6.6.6 32
R6-LoopBack0quit
R6ospf router-id 6.6.6.6
R6-ospf-1area 2
R6-ospf-1-area-0.0.0.2network 10.1.1.0 0.0.0.255
R6-ospf-1-area-0.0.0.2network 6.6.6.6 0.0.0.0
四、实验测试：
在R1上查看一类LSA
在R1上查看二类LSA
在R1上查看三类LSA
在R5上创建回环口，并引入直连路由
R5interface loopback 100
R5-LoopBack100ip address 100.100.100.100 32
R5-LoopBack100quit
R5ospf
R5-ospf-1import-route direct
在R5上查看5类LSA
在R3上查看4类LSA
在R1上查看LSDB
五、总结：
|-------------------------------|------------------------------|-----------------|---------------------|
| LSA类型 | 功能简述 | 生成者 | 传播范围 |
| Type 1（Router LSA） | 描述路由器在区域内的直连链路、接口状态与开销 | 每台OSPF路由器 | 仅在本区域内泛洪 |
| Type 2（Network LSA） | 描述多路访问网络的拓扑，列出所有连接的路由器 | DR（指定路由器） | 仅在本区域内传播 |
| Type 3（Network Summary LSA） | 汇总区域间路由，传递网络前缀信息 | ABR（区域边界路由器） | 在不同区域之间传递 |
| Type 4（ASBR Summary LSA） | 指示如何到达ASBR，为外部路由提供路径指引 | ABR | 在非Stub/NSSA区域间传播 |
| Type 5（AS External LSA） | 通告自治系统外部路由，引入外部网络信息 | ASBR（自治系统边界路由器） | 泛洪至整个OSPF域（除特殊区域） |
| Type 7（NSSA External LSA） | 在NSSA区域中引入外部路由，后由ABR转为Type 5 | NSSA区域内的ASBR | 仅在NSSA区域内传播 |
**1. 区域内拓扑构建（Type 1 与 Type 2）**
****Type 1 LSA（Router LSA）****：每台OSPF路由器为所属区域生成一条Type 1 LSA，描述其所有直连链路的状态、开销及邻居关系 。该LSA仅在本区域内泛洪，是SPF算法计算区域内最短路径的基础 。
****Type 2 LSA（Network LSA）****：在多路访问（MA）网络中，由DR生成，描述该网段的子网掩码及所有连接的路由器Router ID 。它补充Type 1的拓扑信息，帮助还原广播网络的真实连接结构，同样仅在本区域内传播 。
作用：两者共同构建区域内完整的链路状态数据库（LSDB），支撑区域内无环路由。
**2. 区域间路由传递（Type 3 与 Type 4）**
****Type 3 LSA（Network Summary LSA）****：由ABR将本区域的Type 1/2 LSA汇总成路由前缀（如192.168.1.0/24），以Type 3形式发布到其他区域 。不同区域的ABR会重新生成该LSA，更新ADV Router字段 。
****Type 4 LSA（ASBR Summary LSA）****：当某区域存在ASBR时，ABR会生成Type 4 LSA，通告"如何到达该ASBR"的路径（即ASBR的Router ID） 。这为其他区域访问外部路由提供下一跳指引。
作用：实现区域间路由隔离与汇总，避免拓扑细节泄露，提升网络稳定性与扩展性 。
**3. 外部路由引入与转换（Type 5 与 Type 7）**
****Type 5 LSA（AS External LSA）****：由ASBR生成，描述引入的外部路由（如静态、RIP、BGP等），携带目标网络、掩码和Metric类型（E1/E2） 。它可泛洪至整个OSPF域（除Stub/NSSA等特殊区域），是外部可达性的核心载体 。
****Type 7 LSA（NSSA External LSA）****：在NSSA区域中，ASBR生成Type 7 LSA来引入外部路由，因其区域策略禁止Type 5进入 。当该LSA到达NSSA的ABR时，自动转换为Type 5 LSA并向骨干区域及其他普通区域泛洪 。
