二、I²C:串行通信总线
cs
IOMUXC_SetPinMux(IOMUXC_UART4_RX_DATA_I2C1_SDA, 1);
IOMUXC_SetPinMux(IOMUXC_UART4_TX_DATA_I2C1_SCL, 1);
IOMUXC_SetPinConfig(IOMUXC_UART4_RX_DATA_I2C1_SDA, 0x98b0);
IOMUXC_SetPinConfig(IOMUXC_UART4_TX_DATA_I2C1_SCL, 0x98b0);
- 你把 SDA 设为输入 / 释放后，
GPIO_DR里的值永远是1（你写的），完全反映不了从机拉低的 0 电平。- 只有
GPIO_PSR会实时采样引脚的物理电压 ：
- 从机拉低 SDA → PSR 读到
0- 从机释放 SDA → PSR 读到
1

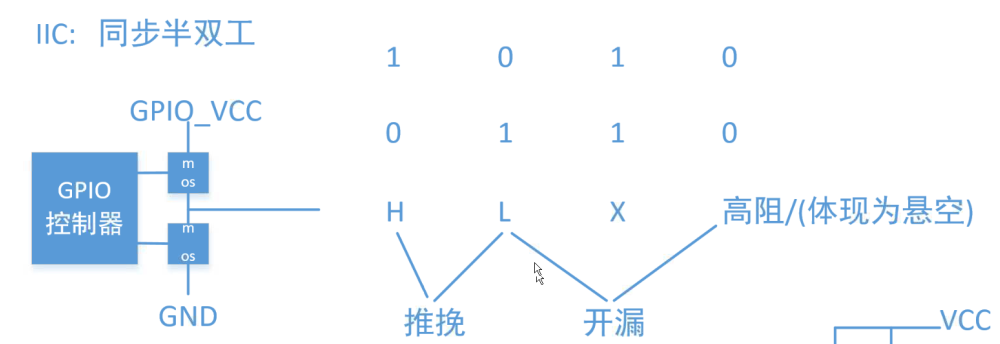

| 特性 | 开漏输出 (Open-Drain) | 推挽输出 (Push-Pull) |
|---|---|---|
| 输出结构 | 仅 N-MOS 下拉 | N-MOS 下拉 + P-MOS 上拉 |
| 高电平 | 需外部上拉电阻 | 内部 P-MOS 主动拉高 |
| 低电平 | 内部 N-MOS 主动拉低 | 内部 N-MOS 主动拉低 |
| 高阻态 | MOS 管关断时为高阻 | 无高阻态（始终输出高 / 低） |
| 总线共享 | 支持 "线与"，多设备并联安全 | 不支持，易短路冲突 |
| 电平兼容 | 可通过上拉电源实现电平转换 | 电平固定为 GPIO 电源电压 |
空闲时总线保持高电平

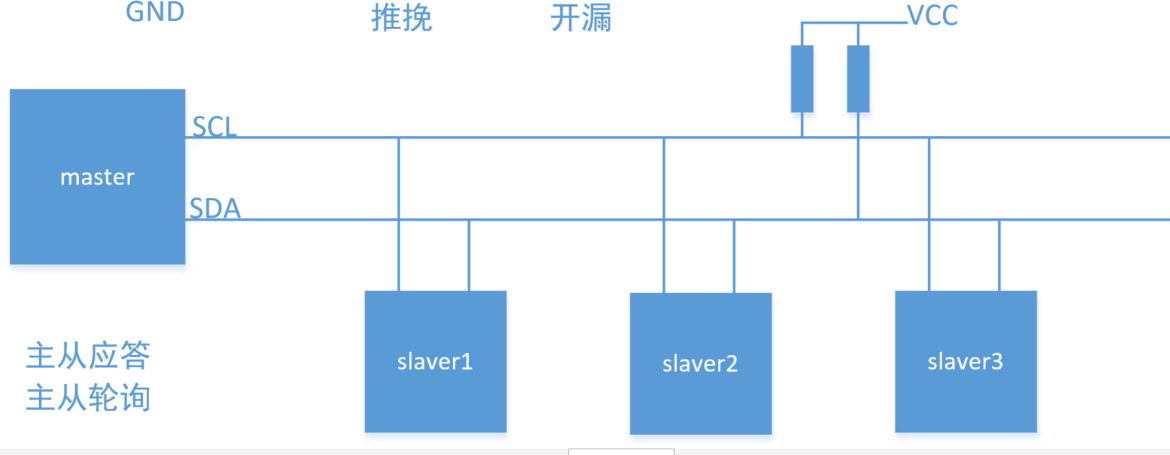

- SCL（Serial Clock）：串行时钟线，由主机驱动，同步所有设备的通信节奏。
- SDA（Serial Data） ：串行数据线，双向传输数据与地址，采用开漏输出设计，支持多设备共享。
不需要像UART那样通信时接地，一般情况已经共地了
ACK/NACK 的完整机制
I²C 通信中，发送方 在每发送完 8 位数据后，会主动检测第 9 位的 ACK/NCK 信号；接收方则在第 9 个时钟周期驱动 SDA 来发出应答。

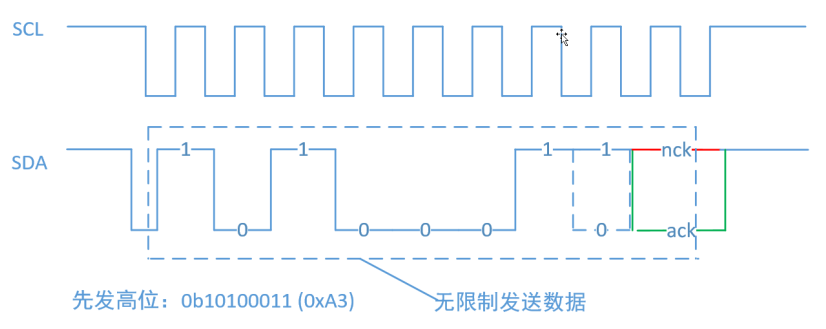

时序：空闲时总线保持高电平起始信号：SCL为高时，SDA由高到低
数据发送期间：SCL为低时，SDA可以跳变，SCL为高时，SDA保持不变（每次传输以8bit为
基本单位）
数据发送完成后，由接收方发出应答信号(1bit的低电平)，如果没有应答，通信强制停止。
停止信号：SCL为高时，SDA由低到高。
1.通信只能由主机发起。
2.时钟线永远由主机控制。
3.数据线传输数据时由发送方控制，应答信号由接收方控制
------主机写数据控制数据位，从机控制应答
------主机读从机控制数据位，主机控制应答
4.主机第一次发送的数据永远是7位从机地址+1位的读写标志（0写 1读）。
IIC典型时钟频率：100K ； 400K ；3.4M （指的上限）
IIC从机访问：
向从机写数据：
1.向总线发送从机地址+写标志
2.向总线发送从机内寄存器地址(从机内寄存器首地址)
3.向总线发送需要写入的数据（可以循环写入多个数据，该地址为从机接收数据后存储的地址）
4.通信结束
向从机读取数据：
1.向总线发送从机地址+写标志
2.向总线发送从机内寄存器地址(从机内寄存器首地址，该地址为从机向主机发送数据的地址）
3.主机重新发起通信，向总线写从机地址+读标志
4.主机读取数据(可循环读取)----最后一个字节接收完成后应该发送一个NCK信号
5.通信停止

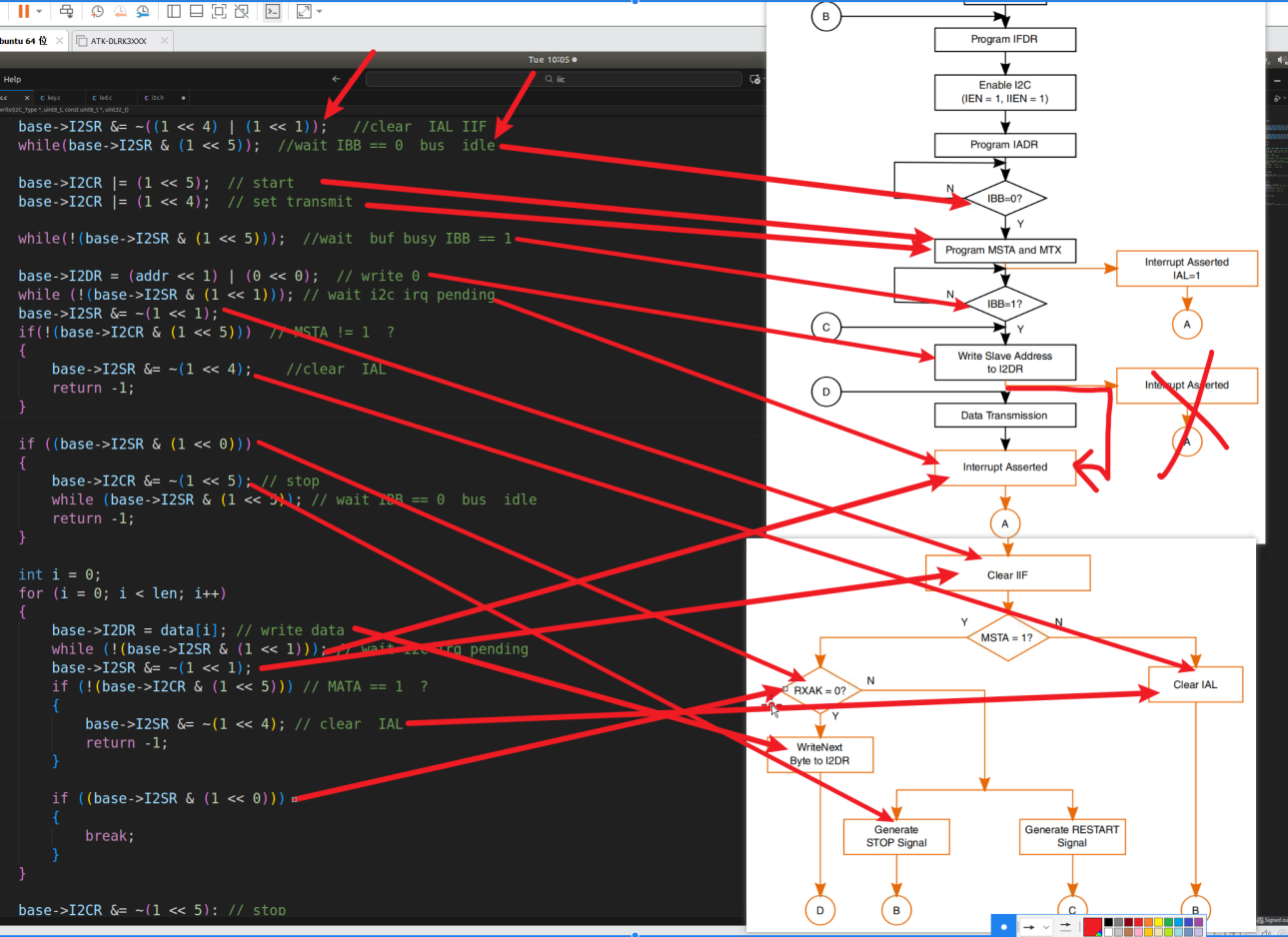

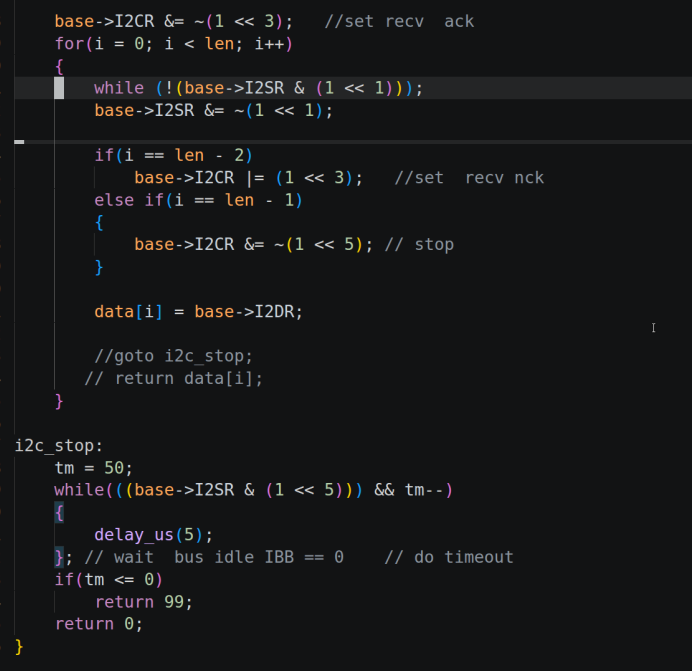

必须先等待stop信号，然后读数据。
需要先产生stop信号再读数据，如果先goto的话读不到最后一个字节。
