Unity Shader Alpha Test 与 Alpha Blend：透明度测试与混合的实现及排序问题

在 Unity Universal Render Pipeline 中，透明渲染是开发中绕不开的话题。本文从底层原理出发，深入讲解 Alpha Test（硬边缘透明度测试）和 Alpha Blend（半透明度混合）的实现方式、Shader 编写，以及在实践中的排序问题与优化策略。

一、为什么需要透明渲染

在 3D 渲染中，不透明物体可以简单依赖 深度缓冲（Z-Buffer） 来正确遮挡------离摄像机近的像素覆盖远的像素。但现实世界中大量物体并非完全不透明：玻璃、水面、烟雾、树叶、UI 元素......它们要么有明确的切割边缘 （如树叶贴图中的镂空部分），要么呈现连续的半透明效果（如毛玻璃）。这就是透明渲染要解决的两类问题。

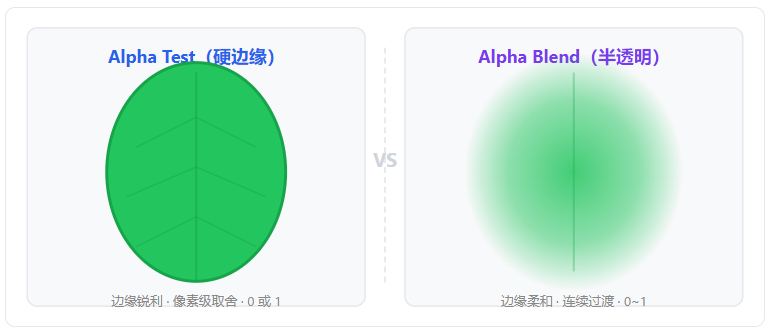

在 Unity URP 中，透明渲染的核心分为两种策略：

Alpha Test（透明度测试）：通过阈值判断像素的"去留"，产生硬边缘的镂空效果
Alpha Blend（透明度混合）：将像素颜色与帧缓冲中已有颜色按比例混合，产生平滑的半透明效果

二、Alpha Test 透明度测试（硬边缘）

2.1 基本原理

Alpha Test 的核心逻辑非常简单：在片元着色器（Fragment Shader）中，取当前像素的 Alpha 值，与一个阈值（Cutoff）比较。如果 Alpha 值低于阈值，就**丢弃（discard）**该片元，不写入颜色缓冲和深度缓冲；否则正常写入。

if (alpha < cutoff) → discard（丢弃片元）

if (alpha ≥ cutoff) → 正常渲染（写入 Color + Depth）

关键特性： Alpha Test 的每个像素最终只有两种结果------完全显示或完全丢弃，不存在中间状态。因此它产生的是硬边缘效果，常见于树叶、栅栏、字符等贴图的镂空处理。

2.2 HLSL 实现

在 URP 中，Alpha Test 可以在片元着色器中使用 clip() 函数实现，也可以使用 ShaderLab 的 AlphaToMask On 指令（对应旧的 AlphaTest）。

以下是一个完整的 URP Alpha Test Shader 示例：

cs 复制代码

Shader "Custom/URP/AlphaTest"
{
    Properties
    {
        _BaseMap("Base Map", 2D)    = "white" {}
        _BaseColor("Base Color", Color) = (1,1,1,1)
        _Cutoff("Alpha Cutoff", Range(0,1)) = 0.5
    }
    SubShader
    {
        Tags
        {
            "RenderPipeline" = "UniversalPipeline"
            "RenderType"     = "TransparentCutout"
            "Queue"           = "AlphaTest"
        }

        Pass
        {
            Name "ForwardLit"
            Tags { "LightMode" = "UniversalForward" }

            // 开启 AlphaToMask（等效旧版 AlphaTest）
            AlphaToMask On
            Cull Back
            ZWrite On
            ZTest LEqual

            HLSLPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #pragma multi_compile_fog
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"

            struct Attributes
            {
                float4 positionOS : POSITION;
                float2 uv        : TEXCOORD0;
            };

            struct Varyings
            {
                float4 positionCS : SV_POSITION;
                float2 uv        : TEXCOORD0;
                half   fogFactor : TEXCOORD1;
            };

            TEXTURE2D(_BaseMap);    SAMPLER(sampler_BaseMap);
            CBUFFER_START(UnityPerMaterial)
                float4 _BaseMap_ST;
                float4 _BaseColor;
                half   _Cutoff;
            CBUFFER_END

            Varyings vert(Attributes input)
            {
                Varyings output;
                VERTEX_SETUP(input);
                output.positionCS = TransformObjectToHClip(input.positionOS.xyz);
                output.uv = TRANSFORM_TEX(input.uv, _BaseMap);
                output.fogFactor = ComputeFogFactor(output.positionCS.z);
                return output;
            }

            half4 frag(Varyings input) : SV_Target
            {
                half4 baseColor = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, input.uv) * _BaseColor;

                // 核心：Alpha Test
                // clip() 在参数 < 0 时丢弃当前片元
                clip(baseColor.a - _Cutoff);

                baseColor.rgb = MixFog(baseColor.rgb, input.fogFactor);
                return baseColor;
            }
            ENDHLSL
        }
    }
}

代码要点： 第 24 行的 AlphaToMask On 告诉 GPU 在片元着色器之后执行 Alpha 测试；第 71 行的 clip(baseColor.a - _Cutoff) 是 HLSL 中实现 Alpha Test 的标准写法。当 baseColor.a - _Cutoff < 0 时，片元被丢弃。

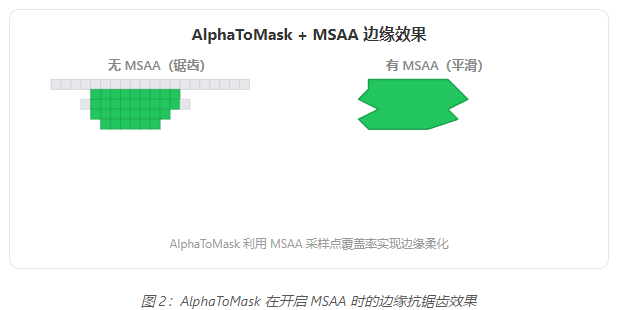

2.3 AlphaToMask 与 Multi-Sample Anti-Aliasing

当启用 AlphaToMask On 时，GPU 不会简单地使用 clip()，而是利用 MSAA（多重采样抗锯齿） 的覆盖率（Coverage）机制。在 MSAA 启用的条件下，每个像素的多个采样点会根据 Alpha 值独立决定是否通过测试，从而在边缘处产生近似抗锯齿的效果。这是一种"免费的"边缘柔化方案。

三、Alpha Blend 透明度混合（半透明）

3.1 基本原理

Alpha Blend 不丢弃任何片元，而是将片元的颜色与帧缓冲中已有的颜色进行加权混合。混合公式为：

Cresult = Csrc × αsrc + Cdst × (1 − αsrc)

其中 Csrc 是当前片元颜色，αsrc 是片元的 Alpha 值，Cdst 是帧缓冲中已有的颜色。混合的最终结果取决于片元渲染的先后顺序------这是 Alpha Blend 产生排序问题的根源。

3.2 ShaderLab 混合指令

Unity ShaderLab 中通过 Blend 指令配置混合参数：

cs 复制代码

// 标准 Alpha 混合（最常用）
Blend SrcAlpha OneMinusSrcAlpha

// 预乘 Alpha 混合（性能更好）
Blend One OneMinusSrcAlpha

// 加法混合（常用于粒子、发光效果）
Blend SrcAlpha One

// 完整语法：Blend SrcFactor DstFactor, SrcFactorA DstFactorA
// 前两个参数控制 RGB 混合，后两个控制 Alpha 混合

3.3 HLSL 实现

以下是 URP 中的完整 Alpha Blend Shader：

cs 复制代码

Shader "Custom/URP/AlphaBlend"
{
    Properties
    {
        _BaseMap("Base Map", 2D)    = "white" {}
        _BaseColor("Base Color", Color) = (1,1,1,0.5)
    }
    SubShader
    {
        Tags
        {
            "RenderPipeline" = "UniversalPipeline"
            "RenderType"     = "Transparent"
            "Queue"           = "Transparent"
        }

        Pass
        {
            Name "ForwardLit"
            Tags { "LightMode" = "UniversalForward" }

            // ★ 关键区别：AlphaBlend 需要 ZWrite Off
            Blend SrcAlpha OneMinusSrcAlpha
            ZWrite Off
            Cull Back
            ZTest LEqual

            HLSLPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #pragma multi_compile_fog
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"

            struct Attributes
            {
                float4 positionOS : POSITION;
                float2 uv        : TEXCOORD0;
            };

            struct Varyings
            {
                float4 positionCS : SV_POSITION;
                float2 uv        : TEXCOORD0;
                half   fogFactor : TEXCOORD1;
            };

            TEXTURE2D(_BaseMap);    SAMPLER(sampler_BaseMap);
            CBUFFER_START(UnityPerMaterial)
                float4 _BaseMap_ST;
                float4 _BaseColor;
            CBUFFER_END

            Varyings vert(Attributes input)
            {
                Varyings output;
                VERTEX_SETUP(input);
                output.positionCS = TransformObjectToHClip(input.positionOS.xyz);
                output.uv = TRANSFORM_TEX(input.uv, _BaseMap);
                output.fogFactor = ComputeFogFactor(output.positionCS.z);
                return output;
            }

            half4 frag(Varyings input) : SV_Target
            {
                half4 baseColor = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, input.uv)
                                 * _BaseColor;

                // 注意：不需要 clip()，让所有片元都参与混合
                // 返回值中的 Alpha 将被 Blend 指令使用

                baseColor.rgb = MixFog(baseColor.rgb, input.fogFactor);
                return baseColor;
            }
            ENDHLSL
        }
    }
}

⚠️ 核心区别： Alpha Blend 必须设置 ZWrite Off（第 24 行）。因为如果透明物体写入深度，后面的物体（无论透明或不透明）都会被错误地遮挡。同时，片元着色器中不使用 clip()------所有片元都参与混合。

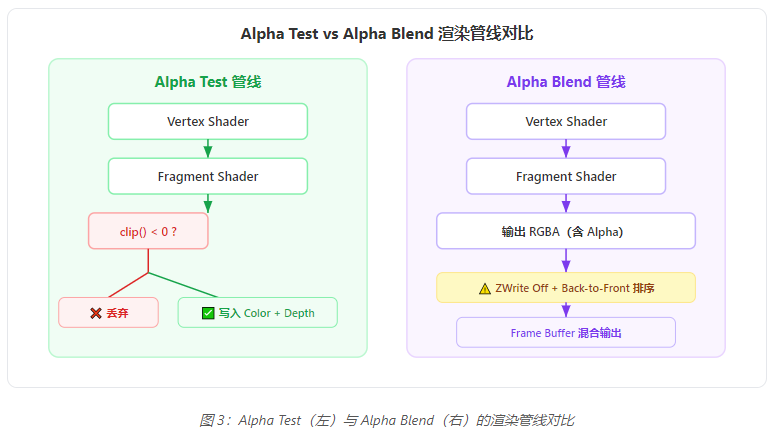

四、Alpha Test vs Alpha Blend 对比

特性	Alpha Test（透明度测试）	Alpha Blend（透明度混合）
ShaderLab 指令	`AlphaToMask On`	`Blend SrcAlpha OneMinusSrcAlpha`
RenderType	`TransparentCutout`	`Transparent`
Render Queue	`AlphaTest`（2450）	`Transparent`（3000）
深度写入	✅ ZWrite On	❌ ZWrite Off
HLSL 关键函数	`clip(alpha - cutoff)`	无，直接输出颜色 + Alpha
视觉效果	硬边缘，像素级取舍	平滑半透明，连续过渡
排序依赖	不依赖排序（深度缓冲足够）	严格依赖绘制顺序
典型用途	树叶、栅栏、字符镂空	玻璃、水、烟雾、UI
性能	较高（Early-Z 仍有效）	较低（需要排序 + Overdraw）

五、透明渲染的排序问题

5.1 为什么需要排序

前面提到，Alpha Blend 的混合公式具有不可交换性：

(A 混合 B) ≠ (B 混合 A)

例：红色(α=0.5) 混合蓝色(α=0.5)

正序：C = 0.5×红 + 0.5×蓝 → 偏紫

反序：C = 0.5×蓝 + 0.5×红 → 同样偏紫（此例相同）

但当 α 不同时：

红(α=0.3)→蓝(α=0.8) ≠ 蓝(α=0.8)→红(α=0.3)

因此，要获得正确的透明混合结果，必须按照从远到近（Back-to-Front） 的顺序渲染半透明物体。这个约束在只有一个半透明物体时不构成问题，但当多个半透明物体相互交叉时，就变得非常棘手。

5.2 排序的三种级别

物体级排序（Object Sorting）：按物体包围盒中心到摄像机的距离排序。简单但粗糙，无法处理交叉物体。
面级排序（Triangle Sorting）：按每个三角面到摄像机的距离排序。更精确但开销更大。
像素级排序（Per-Pixel Sorting）：逐像素排序所有重叠的片元。最精确但性能开销最大（OIT 技术）。

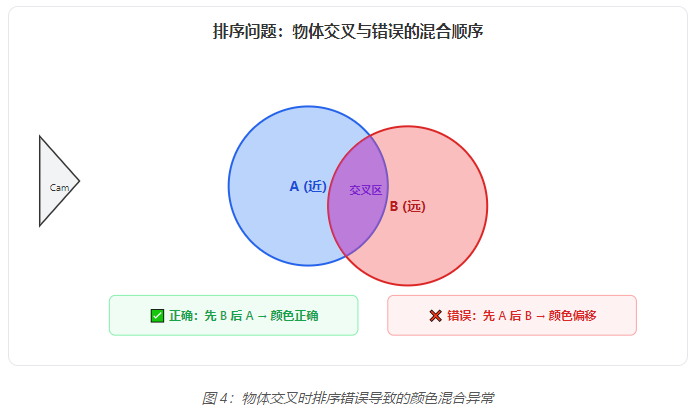

5.3 物体交叉问题

核心矛盾： 基于深度值的排序（无论物体级还是面级）只能处理不交叉的情况。当两个半透明物体的几何体相互穿插时，不存在一个正确的整体排序------A 的某些部分在 B 前面，某些在 B 后面。这就是经典透明排序问题的本质。

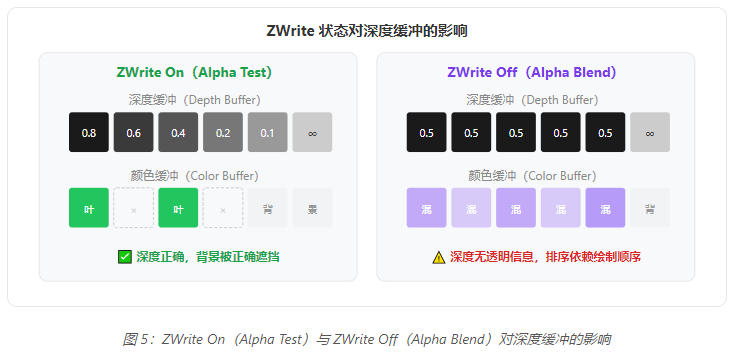

5.4 ZWrite Off 带来的连锁问题

Alpha Blend 关闭深度写入后，还会引发一系列衍生问题：

不透明物体错误遮挡透明物体 ：如果渲染顺序不当，后渲染的不透明物体可能覆盖已渲染的透明物体。URP 通过 Render Queue 机制（不透明 Geometry = 2000，透明 Transparent = 3000）来保证不透明物体先渲染。
透明物体之间的深度测试失效：由于不写入深度，两个透明物体之间的遮挡关系完全依赖排序，深度测试（ZTest）只能用于裁剪在完全不透明物体背后的透明片元。
后处理效果异常：某些后处理效果（如 SSAO、深度重建）依赖深度缓冲的完整性，ZWrite Off 会导致透明物体在这些效果中"消失"。

六、URP 中的透明渲染管线

Unity URP 通过 Render Queue 值来控制渲染顺序，确保不透明物体在透明物体之前渲染：

cs 复制代码

// URP 默认 Render Queue 值

"Background"        → Queue 1000    // 天空盒、背景
"Geometry"          → Queue 2000    // 不透明物体（默认）
"AlphaTest"          → Queue 2450    // 透明度测试（在不透明之后）
"Transparent"        → Queue 3000    // 半透明物体
"Overlay"            → Queue 4000    // UI、镜头光晕等覆盖层

// URP Forward Renderer 渲染流程：
// 1. Setup → 2. Main Light Shadow → 3. Additional Shadows
// 4. Depth Prepass → 5. Opaque Objects → 6. Skybox
// 7. Transparent Objects（自动按距离排序）→ 8. Post Processing

URP 的透明排序： 在 URP 的 Forward Rendering 路径中，透明物体（Queue ≥ 3000）会按照物体中心点到摄像机的距离自动进行 Back-to-Front 排序。这是物体级排序，对于大多数简单场景已经足够，但无法处理物体交叉的情况。

七、排序问题的解决方案

7.1 常规优化策略

避免不必要的透明：能用 Alpha Test 解决的场景（如树叶镂空），不要使用 Alpha Blend。Alpha Test 写入深度，不依赖排序。
拆分交叉物体：将交叉的半透明物体拆分为不交叉的子网格，减少排序冲突。
使用双 Pass 渲染 ：第一 Pass 用 Cull Front 渲染背面，第二 Pass 用 Cull Back 渲染正面，保证每个物体内部的面排序正确。
手动设置 Render Queue ：通过 "Queue" = "Transparent+100" 手动调整透明物体的渲染顺序。
启用 Depth Prepass：在 URP 中启用 Depth Prepass 可以提前构建深度缓冲，帮助裁剪被遮挡的透明片元。

7.2 双 Pass 透明渲染示例

对于凸面半透明物体（如玻璃球），使用双 Pass 可以完美解决物体自身的排序问题：

cs 复制代码

   // Pass 1: 渲染背面（先渲染远处的面）
        Pass
        {
            Name "Back"
            Cull Front    // 剔除正面，只渲染背面
            ZWrite Off
            Blend SrcAlpha OneMinusSrcAlpha
            // ... HLSL 省略（同上）
        }

        // Pass 2: 渲染正面（后渲染近处的面）
        Pass
        {
            Name "Front"
            Cull Back     // 剔除背面，只渲染正面
            ZWrite Off
            Blend SrcAlpha OneMinusSrcAlpha
            // ... HLSL 省略（同上）
        }

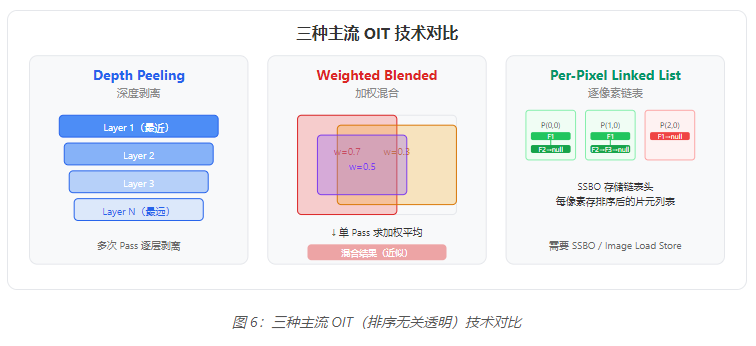

7.3 OIT：排序无关透明

对于复杂的透明场景，传统的排序方法可能完全不够用。这时可以考虑 **OIT（Order-Independent Transparency，排序无关透明）**技术。OIT 的核心思想是：不依赖绘制顺序，在像素级别正确地混合所有透明片元。

各方案的优缺点：

技术	精度	性能开销	实现难度	适用场景
Depth Peeling	精确	高（N 层 = N 个 Pass）	中	透明层数少的场景
Weighted Blended	近似	低（单 Pass）	低	粒子、体积雾等大量半透明
Per-Pixel Linked List	精确	中~高（显存占用大）	高	复杂透明场景

八、实战建议与性能优化

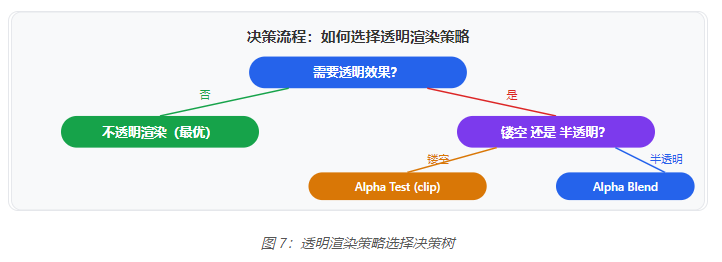

8.1 选择正确的透明策略

能用不透明就用不透明：不透明物体性能最好，有完整的深度缓冲和 Early-Z 优化。
需要镂空 → Alpha Test ：树叶、栅栏、字符等场景优先使用 Alpha Test + clip()。它写入深度，不依赖排序。
需要半透明 → Alpha Blend：玻璃、水、烟雾等必须使用 Alpha Blend，但要注意排序问题。
两者结合 ：有些材质既有镂空又有半透明（如带镂空的半透明旗帜），可以用 Alpha Test 处理镂空，Alpha Blend 处理半透明区域。在片元着色器中先 clip() 再输出混合颜色。

8.2 性能注意事项

Alpha Test 的 Early-Z 破坏 ：虽然 Alpha Test 写入深度，但 clip() 在片元着色器中执行，可能导致部分 GPU 的 Early-Z 优化失效。现代 GPU（NVIDIA Turing+、AMD RDNA）有 Early DepthStencil Test 和 Conservative Depth 等机制来缓解。
Alpha Blend 的 Overdraw：透明物体不会因深度测试而跳过片元，导致大量 Overdraw。控制屏幕上透明物体的覆盖面积是关键。
排序开销：URP 每帧对透明物体进行 CPU 端排序（Quick Sort），透明物体数量过多时排序本身成为瓶颈。建议控制透明物体总数。
预乘 Alpha（Pre-multiplied Alpha） ：使用 Blend One OneMinusSrcAlpha 可以在某些情况下避免渲染顺序问题，是移动端推荐的半透明方案。

8.3 URP 调试透明问题

URP 提供了多种调试透明渲染问题的方法：

cs 复制代码

// 1. Frame Debugger（Window → Analysis → Frame Debugger）
//    可以逐步查看每个 Draw Call 的渲染结果和排序顺序

// 2. Wireframe 模式查看透明物体的面片排序
//    Scene 视图左上角 → Wireframe

// 3. 在 Shader 中临时输出深度值来验证深度缓冲
half4 frag(Varyings input) : SV_Target
{
    // 调试：可视化深度值
    float depth = input.positionCS.z;
    return half4(depth, depth, depth, 1.0);
}

// 4. Render Doc 捕获帧，逐像素查看深度和模板值

九、总结

Alpha Test 和 Alpha Blend 是图形渲染中最基础也最重要的两种透明处理方式。理解它们的底层原理、正确配置 ShaderLab 参数，以及清醒地认识排序问题的本质，是每个图形程序员必备的能力。

在实际项目中，没有"银弹"------每种技术都有其适用范围和局限性。关键是根据场景需求做出正确的选择，并通过合理的排序策略和优化手段来弥补不足。在 URP 中，合理利用 Render Queue、双 Pass 渲染、以及 Frame Debugger 调试工具，可以解决绝大多数透明渲染问题。
