在现代智能物流与制造系统中，RCS（Robot Control System）作为 AGV 集群的核心调度中枢，扮演着"智慧大脑"的关键角色。不同于单台 AGV 的自主导航，RCS 需要解决多车协同、任务分配、路径规划与冲突避免等复杂问题，确保整个 AGV 集群高效、安全、有序地运行。基于对最新行业技术资料的系统分析，本文将深入解析 RCS 的核心系统架构，从接入交互层到底座基础层，逐层揭示其底层逻辑与技术实现，为读者提供一套全面而深入的技术指南。
一、RCS 系统的核心价值与角色定位
RCS 系统在 AGV 集群控制中具有不可替代的战略价值，其核心定位远超于简单的"交通指挥官"。**在本质层面，RCS 是连接上层业务系统与底层 AGV 设备的桥梁，也是整个物流自动化系统的"决策中枢"**。它通过全局视角统筹资源分配，实现多车协同运行，从而将物流效率提升到新的高度。
与单台 AGV 控制系统相比，RCS 系统在多个维度展现出根本性差异：
- 从局部到全局的视角转变：单机控制仅关注单一 AGV 的导航与避障，而 RCS 需全局把握所有 AGV 的运行状态、任务队列和环境变化。
- 从静态到动态的环境适应：传统 AGV 依赖预设路径（如磁条或二维码），而 RCS 支持动态环境下的实时路径规划与调整，能够应对临时障碍物和任务变更。
- 从被动到主动的任务管理：RCS 不仅响应外部任务指令，还能主动分析任务优先级、设备状态和环境条件，进行智能调度。
- 从简单到复杂的冲突协调：在多车集群中，RCS 需通过时空窗预测、死锁检测与解除等高级算法，避免车辆间的路径冲突与资源争用。
这些差异使 RCS 成为现代工业 4.0 和智能物流系统的核心组成部分，直接影响整个生产系统的效率、可靠性和扩展性。例如，在汽车制造焊接车间，高优先级的车身运输任务必须优先获得可用资源，避免任何单台设备长时间超载。
二、RCS 四层架构详解：从接入交互到底座基础
基于行业实践和最新技术研究，RCS 系统通常采用四层架构设计，各层职责明确、协同工作，构成一个闭环的工业级调度系统。这种分层架构遵循模块化、高内聚低耦合的原则，既保证了系统的可扩展性，又提高了维护和升级的便捷性。
2.1 接入交互层：系统对外集成的统一接口
接入交互层是 RCS 系统的"感知触角"与"执行载体"，负责连接外部系统和设备，确保信息流在业务系统、现场设备与操作终端之间无缝流转。该层作为系统与外界交互的唯一通道，承担了指令接收与状态反馈的关键功能。
1. 外部系统对接
接入交互层与上层业务系统（如 WMS、MES、ERP）的对接是 RCS 系统的核心功能之一，主要体现在：
- 协议支持多样化：根据系统规模和业务需求，RCS 通常支持 RESTful API、WebSocket 或消息队列（如 RabbitMQ、Kafka）等多种通信协议。例如，对于高并发任务指令，RESTful API 因其简单性而被广泛采用；而对于需要实时双向通信的场景（如 AGV 状态监控），WebSocket 则更为适合。
- 任务解析与转换：当 WMS 下发入库任务（如"从月台 A 搬运托盘至货架 B-03"）时，RCS 接入层首先解析任务指令，将其转换为系统内部可理解的任务对象，包括目标点位、物料类型、优先级等关键字段。这一过程涉及到数据格式转换和业务语义解析，确保后续调度引擎能够正确理解和处理任务。
- 状态同步与反馈：接入层还负责实时采集 AGV 状态（位置、速度、电量、故障码）并反馈给上层系统，同时将任务执行状态（开始、进行中、完成、异常）同步回 WMS 等业务系统。这种闭环设计确保了业务流程的完整性和可追溯性。
2. 人机交互终端接入
为满足不同操作场景的需求，接入交互层支持多种人机交互终端：
- HMI 触摸屏：用于现场紧急干预，如手动派车或任务暂停。
- PDA/移动端 App：支持巡检与异常处理，便于管理人员在现场进行操作。
- 可视化看板：通过 WebSocket 实时推送 AGV 运行热力图、任务队列和告警统计，帮助操作人员全面掌握系统运行状态。
3. 现场设备边缘接入
接入交互层还负责与各类现场设备的通信，包括 AGV 车载控制器、充电桩、电梯控制器、门禁系统等：
- 通信协议标准化：采用 Modbus TCP、Profinet 等标准工业协议或自定义 TCP/UDP 协议，确保设备间通信的可靠性和一致性。
- 连接稳定性保障：实现断线重连、心跳保活、报文校验等机制，避免因网络抖动导致调度失联。例如，当 AGV 与服务器通信中断时，边缘接入节点会启动重连机制，并在重连成功后同步丢失的指令和状态数据。
2.2 核心业务中台层：RCS 的决策核心
核心业务中台层是 RCS 系统的"智能引擎"，承担任务管理、路径调度和资源锁控三大核心功能，直接决定系统的调度效率与鲁棒性。这一层从接入层获取外部指令和设备状态，通过复杂的算法处理，生成调度决策并下发至底座层执行。
1. 任务管理引擎
任务管理引擎负责全生命周期的任务管控，包括任务创建、解析、优先级排序、分配、执行、完成/异常处理和归档：
- 任务解析与转换：将 WMS 下发的"搬运托盘"等业务任务转换为系统内部可执行的任务对象，包含起点、终点、优先级、截止时间等字段。
- 智能调度策略：支持基于规则的优先级（如"出库 > 补料 > 移库"）、动态插单（高优任务可中断低优任务）和任务拆分（如将复杂搬运任务分解为"取货 → 中转 → 送达"子任务）等多种调度策略。这些策略通过算法实现，确保在满足业务需求的同时最大化系统效率。
- 任务队列管理：支持 FIFO、优先级队列、时限约束等多种队列模型，根据任务属性和设备状态动态调整执行顺序。
2. 智能调度引擎
智能调度引擎是 RCS 系统中最复杂的部分，主要解决路径规划和多车协同控制问题：
- 路径规划算法 ：现代 RCS 系统普遍采用改进的 A算法、蚁群算法或混合算法（如遗传算法 +A）进行路径规划。这些算法通过引入时间窗口约束、动态障碍物规避等机制，确保路径的最优性和安全性。例如，改进的 A*算法通过十六邻域搜索和关键节点提取策略，可减少 95.9% 的节点遍历，将计算时间缩短 94.8%。
- 多车协同控制 ：在复杂环境中，多车协同控制是 RCS 的核心挑战之一。为解决这一问题，调度引擎采用多种机制：
- 交通管制：在路口、窄通道等关键区域设置通行规则（如"先到先过"或"主干道优先"），确保车辆有序通过。
- 时空窗预测 ：为每辆车分配独特的时空资源窗口，通过 TW-A 算法（时间窗口 A 算法）计算动态路径，避免车辆在同一时间点出现在同一空间。
- 死锁检测与解除：通过 Wait-for Graph（等待-终止图）算法检测循环等待条件，并采用资源剥夺、任务回滚或路径重规划等策略解除死锁。例如，当检测到死锁时，调度模块会基于 AGV 的电量、负载等因素进行评估，选择移动成本最小的 AGV 进行重新规划，打破死锁。
3. 资源锁控引擎
资源锁控引擎负责对共享资源（如站点、路口、电梯、充电桩等）的协调控制：
- 锁机制设计：采用分布式锁（如 Redis Redlock 算法）实现资源的互斥访问，确保同一时间只有一个 AGV 可以使用共享资源。
- 锁竞争处理：当多个 AGV 同时请求同一资源时，锁控引擎根据任务优先级、AGV 状态等因素进行智能决策，避免系统僵化。
- 锁状态同步：通过消息队列（如 Kafka）将锁状态实时同步到系统各节点，确保全局一致性。
2.3 数据服务层：RCS 的"记忆仓库"
数据服务层是 RCS 系统的"记忆仓库"，负责存储和管理系统运行所需的各种数据，包括 AGV 状态、任务历史、地图信息和设备配置等。这一层通过高效的数据处理和存储机制，为核心业务层提供决策支持。
1. 实时数据存储
数据服务层采用多种技术实现实时数据的高效存储和访问：
- 关系型数据库：如 MySQL，用于存储任务历史、设备配置等结构化数据。
- 时序数据库：如 InfluxDB，用于存储 AGV 运行状态等时序数据，支持高效的时间范围查询。
- 内存数据库：如 Redis，用于缓存热点数据（如 AGV 当前位置、任务状态），提供毫秒级响应。
2. 数据流处理
数据服务层通过流处理技术实时处理来自底座层和接入层的数据：
- 消息队列：如 Kafka，作为系统数据总线，支持高吞吐量的设备状态数据传输和处理。
- 流处理框架：如 Flink，用于实时计算和分析设备状态数据，生成关键指标和告警。
3. 状态同步与一致性保障
数据服务层确保系统各层数据状态的同步和一致：
- 事务管理：通过 MySQL 的 ACID 特性保证任务状态更新的一致性，避免因网络中断或系统故障导致的数据不一致。
- 分布式锁机制：结合 Redis 分布式锁，确保资源锁控的互斥性，避免多车同时占用同一站点。
- 数据备份与恢复：实现多副本数据存储和定期备份，确保系统在异常情况下的数据完整性。
2.4 底座基础层：RCS 的"通信网络"
底座基础层是 RCS 系统的"通信网络"，负责连接和管理各类设备，确保数据传输的可靠性和实时性。这一层通过标准化的通信协议和高效的网络架构，为上层提供稳定的数据通道。
1. 设备通信协议
底座层支持多种工业通信协议，确保与各类设备的兼容：
- OPC UA：作为主要的标准化协议，提供跨平台、高可靠性的数据传输。
- Modbus TCP：用于兼容老旧设备，如某些 PLC 和传感器。
- 私有协议：针对特定设备定制的通信协议，提供更高的控制精度。
2. 协议转换与标准化
底座层通过协议转换网关，实现不同协议间的兼容：
- Modbus TCP 转 OPC UA：如钡镭 BL121P 网关，通过"解析-映射-封装"三步法，将 Modbus 数据转换为 OPC UA 格式。
- MQTT 转 OPC UA：将 AGV 上报的状态数据通过 MQTT 传输，再转换为 OPC UA 格式供上层系统使用。
3. 高可用通信架构
底座层采用分布式架构和冗余设计，确保通信的高可用性：
- Redis 集群：通过多节点 Redis 集群实现分布式锁的高可用性，避免单点故障。
- Kafka 副本机制：利用 Kafka 的副本机制，即使部分节点故障，数据也能持续传输。
- 负载均衡：通过 Nginx 等负载均衡器，分散通信流量，提高系统整体吞吐量。
三、RCS 系统各层协同工作机制
RCS 系统的强大功能不仅源于各层的独立设计，更得益于各层之间的紧密协同。这种协同机制形成了一个闭环控制系统，确保任务从接收、规划到执行的全过程高效、可靠地进行。以下是各层之间的主要协同路径：
3.1 接入层与核心层的协同：指令解析与任务分配
当 WMS 下发任务指令时，接入层与核心层的协同流程如下：
- 任务接收与解析：接入层通过 RESTful API 或 WebSocket 接收任务指令，解析任务内容并转换为标准事件对象。
- 任务拆解与转换：将业务任务拆解为一系列原子动作，如"AGV 移动到 A 点 → 抓取托盘 → 移动到 B 点 → 放下托盘"等。
- 任务分配决策：核心层的调度引擎基于 AGV 位置、状态、任务优先级等因素，选择最合适的 AGV 执行任务。例如，在汽车制造焊接车间，高优先级的车身运输任务会优先分配给电量充足且路径最短的 AGV。
- 任务下发与确认：核心层将任务分配指令下发到底座层，通过 MQTT 或 TCP/UDP 协议发送给目标 AGV。底座层采用双向握手协议（如应用层确认机制）确保指令的准确触达。
- 状态反馈与更新：AGV 执行任务过程中，通过底座层持续上报状态数据，接入层解析后更新任务状态，形成完整闭环。
3.2 核心层与数据层的协同：数据驱动的决策
核心层与数据层的协同是 RCS 系统实现智能调度的关键：
- 实时数据读取：核心层的调度引擎从数据层读取 AGV 当前位置、电量、任务队列等实时数据，作为调度决策的输入。
- 历史数据分析：数据层提供任务历史、设备运行记录等长期数据，核心层通过机器学习模型分析这些数据，优化调度策略。
- 路径规划数据支持：数据层存储静态地图和动态障碍物信息，核心层的路径规划算法（如改进 A*算法）基于这些数据计算最优路径。
- 任务状态更新：核心层在任务状态变化时（如任务完成或异常），通过数据层的事务机制更新任务状态，确保数据一致性。
3.3 数据层与底座层的协同：协议转换与状态同步
数据层与底座层的协同确保了系统底层设备数据的高效采集和处理：
- 设备状态采集：底座层通过 OPC UA、Modbus TCP 等协议与 AGV、充电桩、电梯等设备通信，采集实时状态数据。
- 协议转换：对于使用非标准协议的设备（如 Modbus TCP），底座层通过协议转换网关将其转换为标准格式（如 OPC UA 或 JSON），供数据层处理。
- 数据存储与缓存：数据层将采集的设备状态数据存储到关系型数据库、时序数据库或内存数据库中，为上层提供高效的数据访问接口。
- 状态同步与更新：底座层通过 Kafka 等消息队列将设备状态数据实时同步到数据层，确保系统各部分看到的是最新的设备状态。
3.4 跨层异常处理：故障恢复与系统自愈
RCS 系统通过跨层协同机制实现异常情况下的系统自愈：
- 异常检测：接入层或底座层检测到设备异常（如 AGV 通信中断、电量不足），通过消息队列通知数据层。
- 异常状态记录：数据层记录异常状态，并触发告警机制，通知操作人员。
- 异常处理决策：核心层分析异常情况，制定处理策略，如将异常 AGV 的任务重新分配给其他 AGV，或引导 AGV 前往充电站。
- 处理指令下发：核心层将处理指令下发到底座层，执行相应的操作，如重新分配任务或触发充电。
- 状态恢复与验证：底座层执行处理指令后，持续监控设备状态，直到异常恢复，再通知上层系统。
四、智能调度算法与多车协同防冲突策略
RCS 系统的核心竞争力在于其采用的智能调度算法和多车协同防冲突策略。这些算法直接决定了系统的调度效率和可靠性，是 RCS 系统区别于传统调度系统的关键。以下将深入解析几种主流算法及其在 RCS 系统中的应用。
4.1 任务分配算法：从静态到动态的演进
任务分配是 RCS 系统的首要功能，根据场景复杂度，主要采用以下几类算法：
1. 基于规则的启发式算法
这类算法简单高效，适用于中小规模 AGV 集群：
- 就近分配：将任务分配给距离任务起点最近的空闲 AGV，减少空驶时间。
- 优先级分配：根据任务紧急程度或 AGV 状态（如电量）进行优先级排序，优先分配关键任务。
- 负载均衡分配：考虑 AGV 当前负载状态，将任务分配给负载较低的 AGV，避免单台设备过载。
2. 传统优化算法
适用于大规模 AGV 集群的全局优化：
- 匈牙利算法：解决"N 个任务分配给 N 个 AGV"的一对一指派问题，追求总成本最小化。
- 遗传算法：模拟生物进化过程，通过选择、交叉、变异操作生成最优任务分配方案，适用于汽车零部件厂等跨车间大规模搬运场景。
- 蚁群算法：通过信息素浓度动态调整路径选择，适用于复杂路径网络中的任务分配。改进的蚁群算法还考虑了 AGV 的运输能力，整合了路径成本和任务执行能力，避免低效的任务分配。
3. 机器学习类算法
适用于动态复杂场景：
- 强化学习：通过 AGV 与环境的交互学习最优策略，可在动态工况下自主调整任务顺序以避免拥堵。
- 深度学习：利用历史数据训练模型，预测未来任务需求，实现前瞻性任务分配，如根据生产计划预测 2 小时内的物料搬运需求，提前调度 AGV 至待命区域。
4. 混合算法与动态调整
实际工程应用中，单一算法难以满足多场景需求，通常采用"算法融合 + 动态调整"的优化策略：
- 多目标优化：同时考虑任务完成时间、能耗、负载均衡等目标，通过加权求和或帕累托前沿分析找到最优解。
- 实时反馈调整：通过传感器实时监测 AGV 状态与环境变化，当某台 AGV 故障时，立即将未执行任务重新分配至其他空闲 AGV。
- 预测性调度：结合生产计划数据，提前优化 AGV 布局，减少任务等待时间。
4.2 路径规划算法：从静态到动态的演进
路径规划是 RCS 系统的核心功能之一，直接决定了 AGV 的运行效率和安全性。现代 RCS 系统普遍采用分层路径规划策略，将全局路径规划与局部避障分开处理，提高系统响应速度。
1. 改进的 A*算法
A*算法是路径规划的基础算法，通过引入多种改进机制，使其更适合 AGV 调度场景：
- 十六邻域搜索：扩展了传统的八邻域搜索，通过判断当前节点周围是否存在障碍物，选择采用八邻域或十六邻域搜索，有效减少了节点扩展数量，提升了效率。
- 栅格法环境建模：采用基于网格的方法进行环境建模，每个网格单元代表一个位置节点，AGV 只能沿着栅格线移动。这种方法降低了路径的复杂性，便于算法实现和优化。
- 栅格状态管理：每个栅格节点可处于"空闲"或"占用"两种状态，通过实时更新栅格状态，实现动态避障。
- 栅格法优缺点 ：
- 优点：对随机障碍域进行准确表达，不易发生丢失障碍域；对障碍域的描述相对简单，提高 AGV 路径规划效率；利用矩阵近似模拟环境，便于路径计算。
- 缺点：可能规划出的 AGV 最短无碰撞路径并非最短路径；需要更高的计算资源。
2. 时间窗口 A算法（TW-A）
TW-A*算法是为解决多车路径冲突问题而设计的改进算法：
- 时空索引网格：将路径规划从二维平面提升至三维时空，为每个路径节点附加时间窗口（如[start_time, end_time]），仅允许 AGV 在窗口内通过。
- 动态障碍物处理：通过 Kafka 接收传感器数据，实时更新栅格占用状态，触发 A*算法重新计算路径，确保路径的实时性和安全性。
- 时间窗口分配：为每辆车分配独特的时空资源窗口，必要时采用等待策略，避免车辆在同一时间点出现在同一空间。
3. 混合规划策略
在实际应用中，单一路径规划算法难以满足所有场景需求，因此普遍采用混合规划策略：
- 全局规划 + 局部避障：全局层面基于拓扑地图进行粗粒度搜索，局部层面则进行细粒度轨迹优化，将实时障碍物信息融入计算。
- 优先级策略：在多车路径规划中，采用优先级策略，确保高优先级任务能够优先获得资源，必要时可以中断低优先级任务。
- 虚拟交通灯机制：在仓储环境中，特别是在货架密集区，设置虚拟交通信号灯，根据 AGV 到达顺序和优先级动态调整通行权限，避免拥堵。
4.3 多车协同防冲突策略
在多车协同运行中，防冲突是 RCS 系统的核心挑战。有效的防冲突策略需要从时间、空间和资源三个维度进行综合考虑，确保 AGV 集群在高密度、高并发环境下依然能够安全高效地运行。
1. 时空窗预测与协调
时空窗预测是 RCS 系统中最先进的防冲突技术之一：
- 轨迹预测：基于 AGV 当前速度、加速度和运动模型，预测未来一段时间内的运动轨迹。
- 时间窗口分配：为每辆车的每个路径节点分配时间窗口，确保不同 AGV 不会在相同时间点出现在同一空间。
- 动态调整：当环境或任务发生变化时，RCS 系统能够动态调整时间窗口分配，重新规划受影响 AGV 的路径。
2. 死锁检测与解除
死锁是多车协同运行中最危险的场景之一，RCS 系统通过多种机制检测和解除死锁：
- **Wait-for Graph（等待-终止图）**：将 AGV 和资源表示为图中的节点，AGV 对资源的请求表示为边，通过检测图中的环路判断是否存在死锁。
- 死锁恢复策略 ：
- 资源剥夺法：剥夺陷于死锁的 AGV 所占用的资源，但并不撤销此任务，直至死锁解除。
- 任务回滚法：根据系统保存的检查点让 AGV 回退，直到足以解除死锁。
- 任务撤销法：撤销陷于死锁的 AGV 任务，解除死锁，继续运行。
- 系统重启法：作为最后手段，结束所有 AGV 任务的执行并重新启动系统。
- 优先级抢占：在死锁情况下，系统根据 AGV 任务优先级选择被剥夺资源的 AGV，优先保证高优先级任务的执行。例如，设置更高的任务优先级，并在创建任务时允许任务序列抢占，高优先级任务可以中断低优先级 AGV 的充电任务。
3. 分布式锁机制
资源锁控是 RCS 系统防冲突的基础机制：
- Redis 分布式锁：通过 Redlock 算法实现高可用分布式锁，确保资源的互斥访问。锁的元数据包含 task_priority 等字段，支持优先级抢占。
- 锁获取与释放：AGV 通过 SETNX 命令尝试获取锁，若成功则执行任务；任务完成后通过 DEL 命令释放锁。为防止死锁，锁必须设置过期时间，确保即使 AGV 崩溃，锁也会自动释放。
- 优先级抢占实现：通过 Lua 脚本实现锁的优先级抢占，确保高优先级任务能够获取资源： if redis.call('EXISTS', KEYS[1]) == 1 and tonumber redis.call('HGET', KEYS[1], 'priority') < ARGV[1] then return redis.call('HSET', KEYS[1], 'client_id', ARGV[0], 'priority', ARGV[1]) end
4. 动态环境适应
RCS 系统需要能够适应环境的动态变化：
- 障碍物实时更新：通过激光雷达、摄像头等传感器实时检测环境变化，更新栅格地图中的障碍物信息。
- 路径动态重规划：当检测到动态障碍物时，AGV 能够根据实时环境信息重新规划路径，绕开障碍。
- 交通管制规则：在路口、窄通道等关键区域设置通行规则（如"先到先过"或"主干道优先"），确保车辆有序通过。
五、RCS 系统关键技术实现与工程实践
RCS 系统的技术实现涉及多个工程领域的专业知识，从算法实现到系统架构，从通信协议到数据处理，每一个环节都需要精心设计和优化。以下是 RCS 系统在工程实践中的一些关键技术实现。
5.1 通信协议选择与优化
通信协议的选择直接影响 RCS 系统的实时性和可靠性。在工程实践中，通常根据设备类型和通信场景选择合适的协议：
- MQTT vs WebSocket ：两种协议各有优势，适用于不同场景：
- MQTT：适用于低带宽环境下的设备状态上报，因其极低开销（报文头部最小仅 2 字节）和 QoS 等级（最多一次、至少一次、恰好一次）保证。
- WebSocket：适用于 HMI 或可视化看板的实时双向交互，提供极低延迟（毫秒级）的响应。
- OPC UA 优势 ：作为先进的工业通信协议，OPC UA 提供了跨平台、可靠、安全、灵活的数据传输机制。其主要优势包括：
- 统一通信标准：打破传统通信协议的壁垒，为不同制造商的设备提供统一的通信标准。
- 高安全性：通过 SSL/TLS 加密算法和证书认证机制，确保数据传输的安全性。
- 灵活的通信模式：支持客户端/服务器模式和发布/订阅模式，适应各种复杂工业环境。
- 强大的可扩展性：允许根据特定应用需求定制数据模型，适应各种设备类型。
- Modbus TCP 兼容：对于老旧设备，RCS 系统通过协议转换网关（如钡镭 BL121P）实现 Modbus TCP 到 OPC UA 的转换，确保系统兼容性。
5.2 实时数据处理与存储
实时数据的高效处理和存储是 RCS 系统运行的基础。在工程实践中，通常采用以下技术：
- Kafka 作为数据总线 ：Kafka 作为分布式消息队列，支持高吞吐量的设备状态数据传输：
- 生产者-消费者模型：设备状态数据通过生产者发送到 Kafka 主题，核心层的消费者订阅对应主题获取数据。
- 分区策略：按 agv_id 分区，确保同一 AGV 的数据由同一消费者处理，提高处理效率。
- 顺序保证：通过 Kafka 的分区机制，确保同一 AGV 的状态数据按时间顺序处理，避免状态混乱。
- Flink 实时处理 ：通过 Flink 等流处理框架，对 Kafka 中的设备状态数据进行实时处理和分析：
- 状态更新：将处理后的状态数据写入 MySQL 或 Redis，供上层系统查询。
- 告警生成：检测异常状态（如 AGV 电量低于阈值），生成告警事件并发送到告警系统。
- Redis 状态缓存 ：使用 Redis 存储 AGV 实时状态，提供毫秒级响应：
- 数据结构选择：使用 Redis Hash 存储 AGV 详细状态，使用 Redis Set 存储空闲 AGV 列表。
- TTL 设置：为状态数据设置合理的 TTL（Time To Live），避免无效状态占用内存。
- MySQL 事务设计 ：使用 MySQL 存储任务历史等结构化数据，确保数据一致性：
- 索引优化：为任务表的 station_id 和 task_priority 字段建立复合索引，避免全表扫描锁表。
- 短事务原则：任务状态更新操作尽量快速完成，防止长事务阻塞其他 AGV 操作。
5.3 调度算法实现与优化
调度算法的高效实现是 RCS 系统性能的关键。在工程实践中，通常采用以下优化策略：
- 改进 A*算法实现 ：
- 十六邻域搜索：扩展了传统八邻域搜索，提高路径规划效率。
- 关键节点提取：有效消除不必要的路径点，减少计算量。
- 双向搜索机制：同时从起点和终点开始搜索，提高搜索效率。
- 启发函数优化：根据 AGV 速度、加速度等参数，动态调整启发函数，提高规划精度。
- 蚁群算法参数调优 ：
- 信息素挥发系数动态调整：根据 AGV 集群规模和任务密度，动态调整 ρ 值，避免算法陷入局部最优。
- 多目标优化：同时考虑任务优先级、AGV 负载、路径距离等多目标，通过加权求和或帕累托前沿分析找到最优解。
- TW-A*算法时间窗口管理 ：
- 时间窗口分配策略：根据 AGV 速度、加速度和路径长度，动态计算每个节点的时间窗口。
- 窗口冲突检测：在路径规划过程中，检测不同 AGV 在相同节点的时间窗口是否存在重叠。
- 窗口调整机制：当检测到时间窗口冲突时，动态调整 AGV 的出发时间或路径，避免冲突。
- 混合算法应用 ：
- 全局规划 + 局部避障：全局层面基于拓扑地图进行粗粒度搜索，局部层面则进行细粒度轨迹优化，将实时障碍物信息融入计算。
- 优先级策略：在多车路径规划中，采用优先级策略，确保高优先级任务能够优先获得资源。
5.4 分布式锁实现与优化
分布式锁是 RCS 系统实现资源协调的基础机制。在工程实践中，通常采用以下实现和优化策略：
- Redlock 算法实现 ：通过 Redis 集群实现分布式锁，确保高可用性和互斥性：
- 原子操作：使用 Redis 的 SETNX 命令确保锁获取的原子性。
- 过期时间：通过 EXPIRE 命令设置锁的过期时间，防止死锁。
- 唯一标识：使用 UUID 作为锁的值，确保只有获取锁的客户端才能释放锁。
- 集群容错：在 Redis 集群中，只要大多数节点正常，客户端就能获取和释放锁，确保系统高可用性。
- 锁竞争优化 ：
- 锁粒度控制：根据资源重要性，合理设置锁粒度，避免过度锁竞争。
- 锁超时机制：设置合理的锁超时时间，确保即使 AGV 崩溃，锁也能自动释放。
- 锁状态缓存：将锁状态缓存在 Redis 中，减少数据库查询压力。
- 优先级锁实现 ：
- 锁元数据设计：锁键值包含 priority 字段，表示任务优先级。
- 优先级抢占实现：通过 Lua 脚本实现高优先级任务对低优先级任务锁的原子性抢占。
- 锁状态同步：通过 Kafka 将锁状态同步到系统各节点，确保全局一致性。
六、实际场景验证：RCS 架构的效能证明
RCS 系统的有效性不仅体现在理论设计上，更通过实际场景的应用得到验证。以下案例展示了 RCS 系统在不同行业场景下的卓越表现，证明了其架构设计的科学性和实用性。
6.1 仓储物流场景：菜鸟无锡仓的高效调度
菜鸟无锡仓部署了 700 台 AGV 机器人，其 RCS 系统采用了分布式计算架构，将调度决策下放到区域控制器，有效解决了大规模集群的调度延迟问题：
- 关键性能指标 ：
- 拣选效率：从传统仓库的 80 件/人/小时提升至 450 件/系统/小时，提升幅度达 462%。
- 错误率：从传统仓库的 0.3% 降至 0.01%，降低幅度达 97%。
- 空间利用率：从传统仓库的 45% 提升至 85%，提升幅度达 89%。
- 核心技术应用 ：
- 动态路径规划：根据实时环境变化，为 AGV 生成最优路径。
- 交通热点管理：在货架密集区设置虚拟交通信号灯，动态控制 AGV 通行。
- 任务优先级机制：紧急订单可以打断常规运输流程，确保关键任务优先完成。
6.2 制造业场景：狮王啤酒工厂的精确控制
在狮王啤酒澳大利亚墨尔本工厂，RCS 系统部署了 12 台用于成品运输的叉车式自动导引车，实现了：
- 产品搬运时间减少 31%
- 24/7 不间断运营能力
- 18 个月内实现投资回报率
这一成功案例得益于 RCS 系统的以下特性：
- 高精度导航：采用激光 SLAM 技术，提供 ±10 毫米的定位精度，确保 AGV 在复杂制造环境中的精确运行。
- 实时状态监控：通过 OPC UA 等协议，实时采集 AGV 状态数据，实现精准控制。
- 智能资源分配：根据 AGV 位置、负载和任务优先级，智能分配搬运任务，最大化系统利用率。
6.3 数字孪生验证：虚拟仿真与物理世界的协同
数字孪生技术为 RCS 系统的验证提供了全新手段。通过构建 AGV 系统的数字孪生模型，可以在虚拟环境中测试和优化调度算法，再将其应用到物理系统中。
- 技术实现 ：
- 传感器数据同步：通过 OPC UA PubSub 模式，将 AGV 的实时运行数据同步到数字孪生模型。
- 路径规划验证：在数字孪生环境中测试 TW-A*等算法，验证其在不同场景下的性能。
- 冲突场景模拟：模拟"两台 AGV 同时驶向同一交叉口"等冲突场景，验证 RCS 系统的防冲突机制。
- 验证效果 ：
- AGV 定位精度：通过数字孪生模型与激光 SLAM、GNN 等技术结合，实现了 ±5cm 的高精度定位。
- 冲突率降低：通过数字孪生验证，RCS 系统的防冲突策略使 AGV 冲突率降低 90% 以上。
- 调度效率提升：通过数字孪生环境下的算法优化，RCS 系统在实际部署中实现了任务完成时间的显著缩短。
七、RCS 系统未来发展趋势与技术展望
随着工业自动化和智能制造的不断发展，RCS 系统也在不断创新和演进。未来 RCS 系统将朝着更智能、更灵活、更安全的方向发展，为 AGV 集群控制提供更强大的支持。
7.1 混合架构与边缘计算
未来 RCS 系统将采用混合架构，结合集中式和分布式调度优势：
- 集中式调度：负责全局任务分配和路径规划，确保系统整体最优。
- 分布式决策：在区域节点或 AGV 本地实现局部路径优化和避障，降低中央服务器负载。
- 边缘计算应用：将部分计算任务下放到边缘节点，提高系统响应速度和可靠性。
7.2 AI 驱动的智能调度
人工智能技术将深度融入 RCS 系统，实现更智能的调度决策：
- 强化学习应用：通过 AGV 与环境的交互学习最优策略，在动态工况下自主调整任务顺序以避免拥堵。
- 预测性调度：利用机器学习模型预测未来任务需求，提前优化 AGV 布局，减少任务等待时间。
- 自适应算法：算法能够根据系统负载、AGV 状态和环境变化自动调整参数，实现系统自优化。
7.3 高精度定位与导航技术
高精度定位与导航技术将为 RCS 系统提供更精确的环境感知能力：
- 多传感器融合：结合激光雷达、视觉传感器、RFID 读卡器等多源数据，提高定位精度和可靠性。
- SLAM 技术升级：从传统的激光 SLAM 向视觉 SLAM 和多模态 SLAM 发展，降低系统成本并提高环境适应性。
- 厘米级定位：通过技术优化，实现 AGV 定位精度从毫米级提升至亚厘米级，满足高端制造场景需求。
7.4 人机协作与安全增强
人机协作与安全增强将成为 RCS 系统的重要发展方向：
- 人机协作接口：提供更直观的人机交互界面，支持人工干预和调度策略调整。
- 安全监控升级：通过更先进的传感器和算法，实时监测 AGV 与人员、设备的安全距离，确保操作安全。
- 异常处理自动化：通过 AI 技术，实现对常见异常情况的自动处理，减少人工干预需求。
八、结论与建议

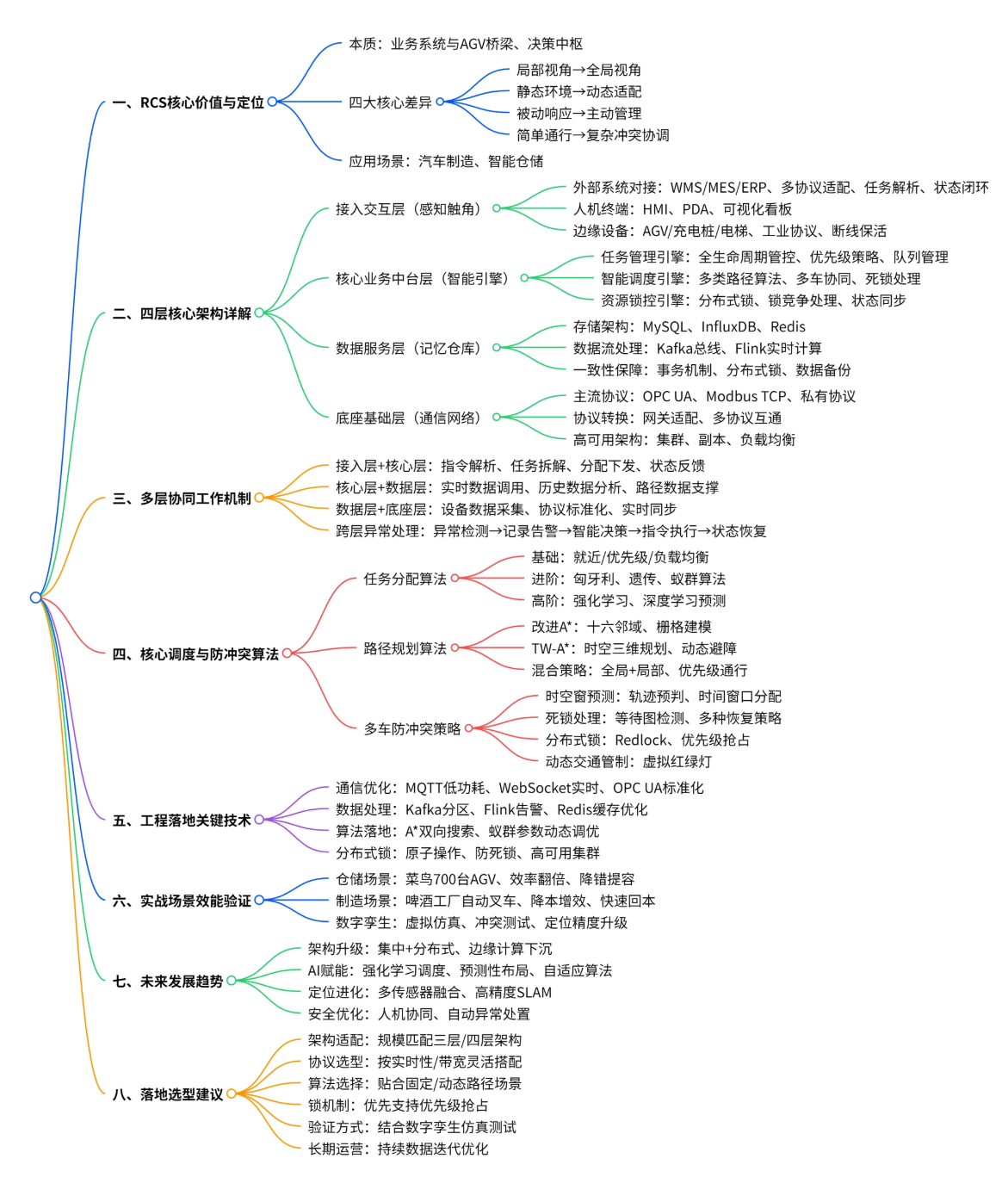

RCS 系统作为 AGV 集群控制的"智慧大脑"，其四层架构设计（接入交互层、核心业务中台层、数据服务层、底座基础层）代表了当前工业自动化领域的最佳实践。这一架构通过各层间的紧密协同，实现了对 AGV 集群的高效、安全、智能调度，为现代物流和制造系统提供了强大的技术支持。
对于企业选择和部署 RCS 系统，提出以下建议：
- 根据业务需求选择合适的架构：中小规模企业可考虑三层架构（中央服务器、区域节点、车载终端），而大规模企业应采用四层架构以获得更好的可扩展性和可维护性。
- 通信协议选择需兼顾实时性和可靠性：对状态上报等低频数据可采用 MQTT，而对需要实时交互的场景应采用 WebSocket，确保系统整体性能。
- 算法选择应考虑场景特点：在固定路径场景可采用改进的 A*算法，而在动态路径场景则应采用蚁群算法或混合算法，以获得最佳性能。
- 分布式锁实现需考虑优先级抢占：在多车协同场景中，应实现支持优先级抢占的 Redis 分布式锁，确保高优先级任务能够及时获取资源。
- 系统验证应结合数字孪生技术：通过构建数字孪生模型，在虚拟环境中验证调度算法和防冲突策略，降低部署风险。
- 持续优化与迭代：RCS 系统是一个持续演进的系统，应根据实际运行数据不断优化算法参数和系统配置，提高系统整体性能。
随着工业 4.0 和智能制造的深入发展，RCS 系统将在更广泛的场景中发挥关键作用，推动物流自动化和制造智能化迈向新高度。对于技术提供商而言，应不断优化算法实现和系统架构，提高调度效率和系统可靠性；而对于企业用户而言，则应根据自身业务特点选择合适的 RCS 系统，并通过持续优化和迭代，充分发挥其价值。
