【每日一题】一台可编程的PCIe 6.0主机 + 一套自动化CTS验证平台 + 一个轻量级链路分析系统

我们之前做过几期PCIe 6.0 协议层兼容性测试的高清视频，没有看过的可以参考下面的视频链接：

当前PCIe 6.0协议兼容性测试CTS进展及SerialTek CTS高清演示

昨天我们给一个开发PCIe 6.0 SSD controller客户做了针对该SerialTek PCIe 6.0协议训练器（Tester，或者叫exerciser)的演示。我们今天简短整理一下主要内容供大家参考，来看看一台协议层的测试设备可以给你测试各类PCIe 6.0 EP( End Point)带来什么，当然，该设备也可以模拟PCIe 6.0 EP用来测试链路对端的RC，例如ARM CPU等，这个不是今天的主题，下图右侧的DSF (device smart fixture）就是用来模拟EP的。

我们下面将从设备→操作→能力→实际价值逐层展开，来讲讲这个PCIe 6.0协议训练器具体干什么。

一、这台设备本质是在干什么

这套设备（SerialTek Tester + Fixture）本质上干一件事：

👉 模拟一个PCIe 6.0 Root Complex，对SSD（或其它设备）进行训练、测试和验证

从结构上看，它分成两层：

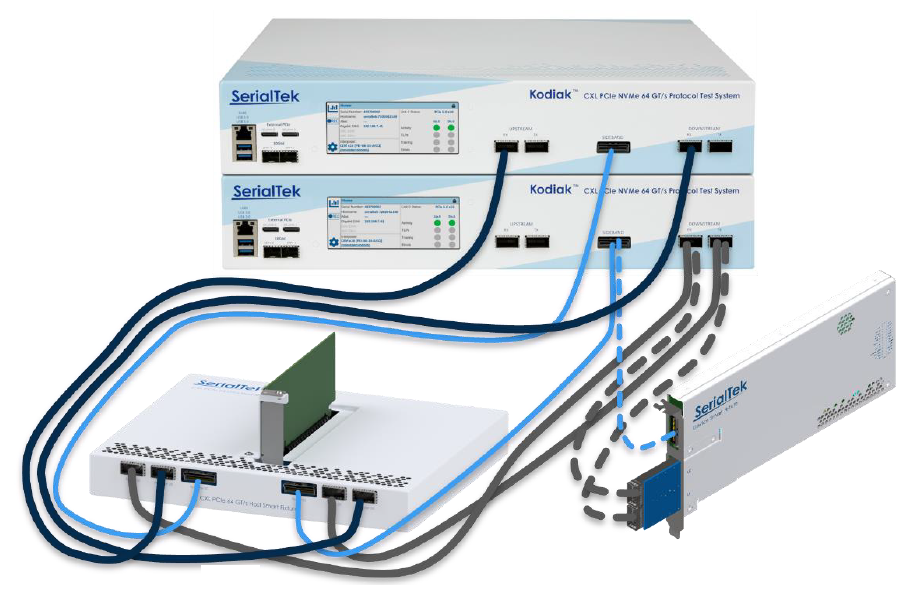

下面：主机（Tester本体）
上面：HSF（Host Smart Fixture，用于训练/接口适配）

两者叠在一起使用，相当于"可编程的主机 + 可插各种设备的测试平台"。

它的定位其实很清晰：

✔ 不是简单Analyzer ✔ 也不是纯信号仪器 ✔ 而是"协议级 + 系统级训练平台"

二、硬件侧：接口和适配能力很灵活

这套设备一个很大的优势，是接口生态做得比较全：

1）核心接口形态

PCIe x16 插槽（核心连接位）
MCIO x8
400G QDD管理接口 //* 万一损坏，属于货架产品，更换非常便宜
管理网口（远程控制）

2）SSD接入方式（关键点）

原生支持 PCIe 插卡
通过转接卡支持：
M.2
U.2
E1.S / E3.S（EDSFF）

👉 结论很实在：

你不用关心盘是什么接口，只要有转接卡，都能接进来测

而且还有一个工程上很重要的点：

支持延长线 / 外接温箱 / 远距离测试场景

这对你们做可靠性、温测、应力测试特别关键。

三、模式切换：一台设备，两种角色

这台设备其实可以一键切换两种角色：

1）Tester模式（默认）

👉 主动发起训练、执行测试

2）Analyzer模式

👉 通过切换为 capture mode + interposer 👉 就变成协议分析仪

本质：同一套硬件，既能"发"，也能"看"

这一点对实验室设备利用率非常重要。

四、核心使用流程（非常关键）

整个操作流程其实很工程化，可以概括为四步：

Step 1：上电 + 建链

手动控制 Power On
设备自动进行：
Gen1 → Gen5 逐级训练
Link协商

👉 可以手动指定速率（比如强制Gen4） 👉 或通过Reset触发重新训练

Step 2：链路状态观察

界面上会实时显示：

当前速率（Gen1~Gen5）
Lane宽度
Flit / Non-Flit模式
Link状态
是否有Error

👉 类似一个"实时LTSSM +链路健康监控面板"

Step 3：链路控制 / 故障注入

可以做很多"工程师非常爱用"的操作：

Link Retrain
Disable / Enable Link
模拟热插拔
ASPM控制
Power State切换
Sideband控制（CLKREQ等）

👉 这一块其实就是：

✔ 模拟各种异常 ✔ 重现问题场景 ✔ 做兼容性验证

Step 4：参数调优（偏底层）

支持一些比较底层的控制：

Lane Mapping（调换lane顺序）
EQ参数调节（1~9级）
Precoding开关
Target Link设置

👉 这已经进入"平台级调试工具"的范畴了，不只是验证。

五、测试体系：这套设备真正的价值所在

如果说前面是"能用"，那下面这一部分是"值不值钱"。

1）Test Library（全集）

包含所有测试用例
每个测试可以单独运行

👉 重点：这些测试是按照PCI-SIG CTS写的

2）Suite Library（子集）

把常用测试组合成套件
比如：
Gen5专项
Gen4/5/6混合测试

👉 实际用的时候：

很少人一个个点测试都是跑"组合测试"

3）Plan（自动化测试流程）

这是最实用的一块：

你可以：

自定义测试顺序
组合多个测试
一键执行整个流程

👉 本质就是：

把"人工验证流程"变成"自动化脚本"

4）结果输出

测试结果会：

实时显示执行状态
每项测试：
Pass / Fail / Skip
提供详细日志

并且：

👉 所有历史测试都会被记录下来，用于对比分析

六、数据与调试能力

除了跑测试，这套设备还能提供一些"半分析能力"：

1）链路错误监控

Correctable / Uncorrectable Error
实时统计

2）Margin Report

自动生成"数字眼图"
按Lane展示

👉 这点很有意思：

✔ 不需要示波器 ✔ 也能看"信号质量趋势"

七、一个非常现实的问题：认证是否有效？

这段交流里其实提到了一个客户最关心的问题：

👉 测出来的结果，官方认不认？

结论很关键：

Gen5

已进入官方认证范围
用该设备测试 → PCI-SIG认可

Gen6

尚未完全公布

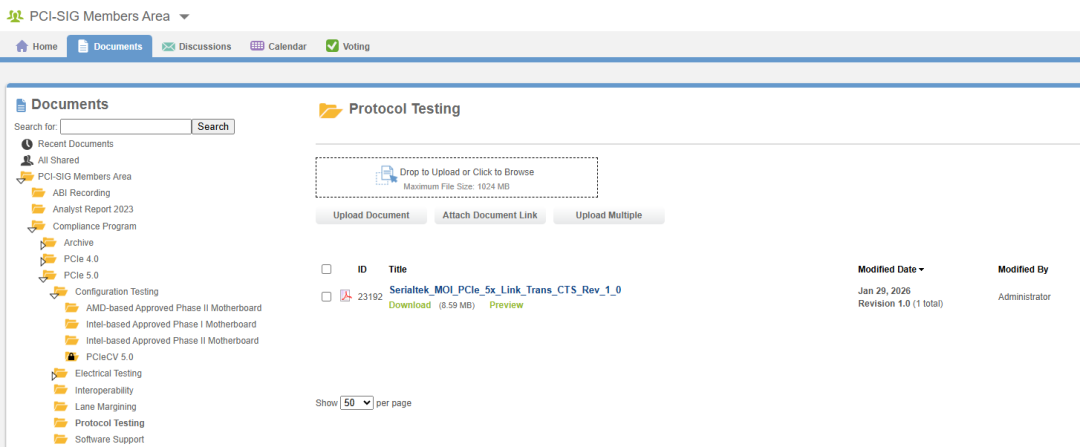

但已参与多轮总计5次PCI SIG组织的PCIe 6.0 Pre-FYI Workshop验证 //*感兴趣的可以下载随附的测试白皮书查看前面四次Pre-FYI的情况，Chapter 1.4。
预计会进入官方体系

👉 换句话说：

这套设备不是"实验工具"，而是"可以走认证路径的工具"

八、从工程角度看，它解决了什么问题？

如果站在你们这种做协议分析/测试工具的角度，这套设备的定位其实很清晰：

1）替代"真实主机"

不用服务器
不用BIOS/OS干扰
完全可控，可以逐步对于待测试芯片/控制器进行协议层PCIe建链，发TLP packet看对端如何回复，注入一些错误发给对端，等等

2）可重复问题

精确控制Link状态
精确控制速率 / EQ / Lane
可重现Bug

3）自动化验证

CTS级测试自动跑
批量对比结果

4）降低调试门槛

不用示波器也能看趋势
不用复杂脚本也能做验证
