一、引言
（一）核心概念定义
网络体系结构是网络通信的分层框架与协议规范的集合，OSI 参考模型是国际标准化组织（ISO）于 1984 年发布的七层网络通信标准框架，是网络技术学习的理论基础；TCP/IP 协议族是 20 世纪 70 年代美国国防部 ARPANET 项目衍生的四层实践体系，是当前互联网的实际运行标准。两者共同构成软考网络工程师考试中网络体系结构模块的核心内容，历年考试占比约 8-12 分，覆盖选择题、案例分析题两类题型。
（二）技术发展脉络
1977 年，ISO 启动网络体系结构标准化项目，1984 年正式发布 OSI 七层参考模型标准（ISO 7498），旨在统一全球网络通信协议规范。
1969 年 ARPANET 投入运行，1974 年 TCP/IP 核心协议草案发布，1983 年 ARPANET 全面切换为 TCP/IP 协议，后续逐步演进为全球互联网的事实标准。
20 世纪 90 年代后，OSI 模型因复杂度高、落地周期长未实现大规模商用，但其分层思想成为网络技术分析、故障排查的核心方法论。
（三）文章知识点覆盖
本文将系统讲解 OSI 模型的分层思想、七层功能细节，TCP/IP 四层模型的架构、核心协议族，两类模型的对应关系，以及软考高频考点、真题解题思路和实践应用方法。
二、OSI 七层模型核心原理与分层设计
（一）分层设计的核心价值
OSI 模型采用分层解耦设计，将端到端的复杂通信过程拆解为七个独立层次，每个层次完成特定功能，仅与相邻层次交互，核心优势包括：
模块化独立演进：各层技术迭代互不影响，例如物理层从双绞线升级为光纤、WiFi 6 技术迭代，无需修改应用层的 HTTP、SMTP 等协议实现。
故障分层定位：网络故障可逐层排查，例如物理层故障对应线路、接口问题，数据链路层故障对应 MAC 地址冲突、VLAN 配置错误，网络层故障对应路由、IP 配置错误，应用层故障对应服务程序、权限问题。
标准化接口定义：相邻层之间通过服务访问点（SAP）交互，上层无需关心下层的实现细节，仅调用下层提供的标准化服务。
（二）核心交互机制
对等层通信 ：不同主机的相同层次通过对等协议实现逻辑通信，例如主机 A 的网络层与主机 B 的网络层通过 IP 协议交互，通信过程对上层透明，底层仅负责数据传输通道的承载。
数据封装与解封装 ：数据发送时从上到下逐层添加头部（尾部）控制信息，接收时从下到上逐层拆除控制信息，实现对等层的逻辑通信。

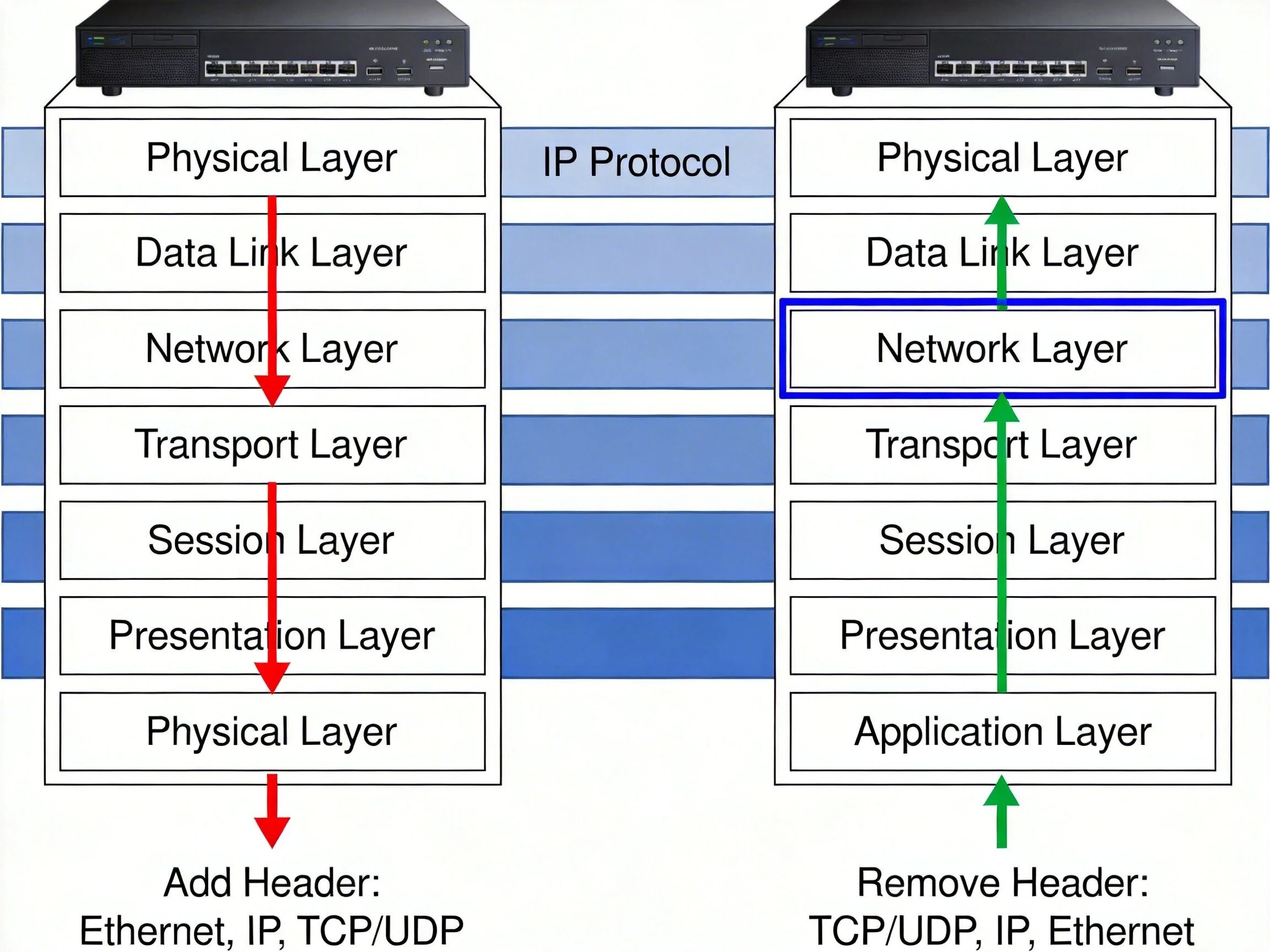

OSI 七层模型对等层通信与数据封装流程示意图
（三）七层功能与核心参数
1. 物理层（第一层）
核心功能 ：定义传输介质的电气、机械、规程、功能特性，实现比特流与光电信号的转换，提供透明的比特流传输服务，不负责差错控制。
数据单位 ：比特（Bit）
典型设备：中继器、集线器（Hub）、网线、光纤、无线 AP 物理模块
关键标准：EIA/TIA-568 布线标准、IEEE 802.3（以太网物理层）、IEEE 802.11（WiFi 物理层）
2. 数据链路层（第二层）
核心功能 ：实现相邻节点之间的可靠数据传输，完成物理寻址（MAC 地址）、成帧、帧同步、差错校验（CRC）、流量控制功能，隔离冲突域。
数据单位 ：帧（Frame）
典型设备 ：二层交换机、网桥
关键标准：IEEE 802.3（以太网 MAC 层）、PPP、HDLC、帧中继
3. 网络层（第三层）
核心功能 ：实现跨网络的逻辑寻址与分组转发，完成 IP 地址分配、路由选择、拥塞控制、异构网络互联功能，隔离广播域。
数据单位 ：分组 / 包（Packet）
典型设备 ：路由器、三层交换机
关键协议：IP、ICMP、ARP、OSPF、BGP
4. 传输层（第四层）
核心功能 ：实现端到端（进程到进程）的通信服务，完成分段与重组、差错控制、流量控制、拥塞控制，提供可靠（TCP）或不可靠（UDP）两种传输服务。
数据单位 ：段（Segment，TCP）、数据报（Datagram，UDP）
典型设备 ：四层防火墙、负载均衡器
关键协议 ：TCP、UDP、QUIC
5. 会话层（第五层）
核心功能 ：管理通信双方的会话连接，完成会话建立、维护、终止，提供会话同步、断点恢复功能。
数据单位 ：报文
典型应用 ：RPC 调用、NetBIOS 会话
6. 表示层（第六层）
核心功能 ：实现数据格式的标准化转换，确保不同系统之间的信息可识别，完成数据编码、加密解密、压缩解压功能。
数据单位 ：报文
典型应用：UTF-8 编码、TLS 加密、JPEG 压缩
7. 应用层（第七层）
核心功能 ：为用户提供特定应用的网络服务接口，直接对接各类应用程序。
数据单位 ：报文
典型设备 ：应用层网关、WAF（Web 应用防火墙）
关键协议 ：HTTP、FTP、SMTP、DNS、DHCP

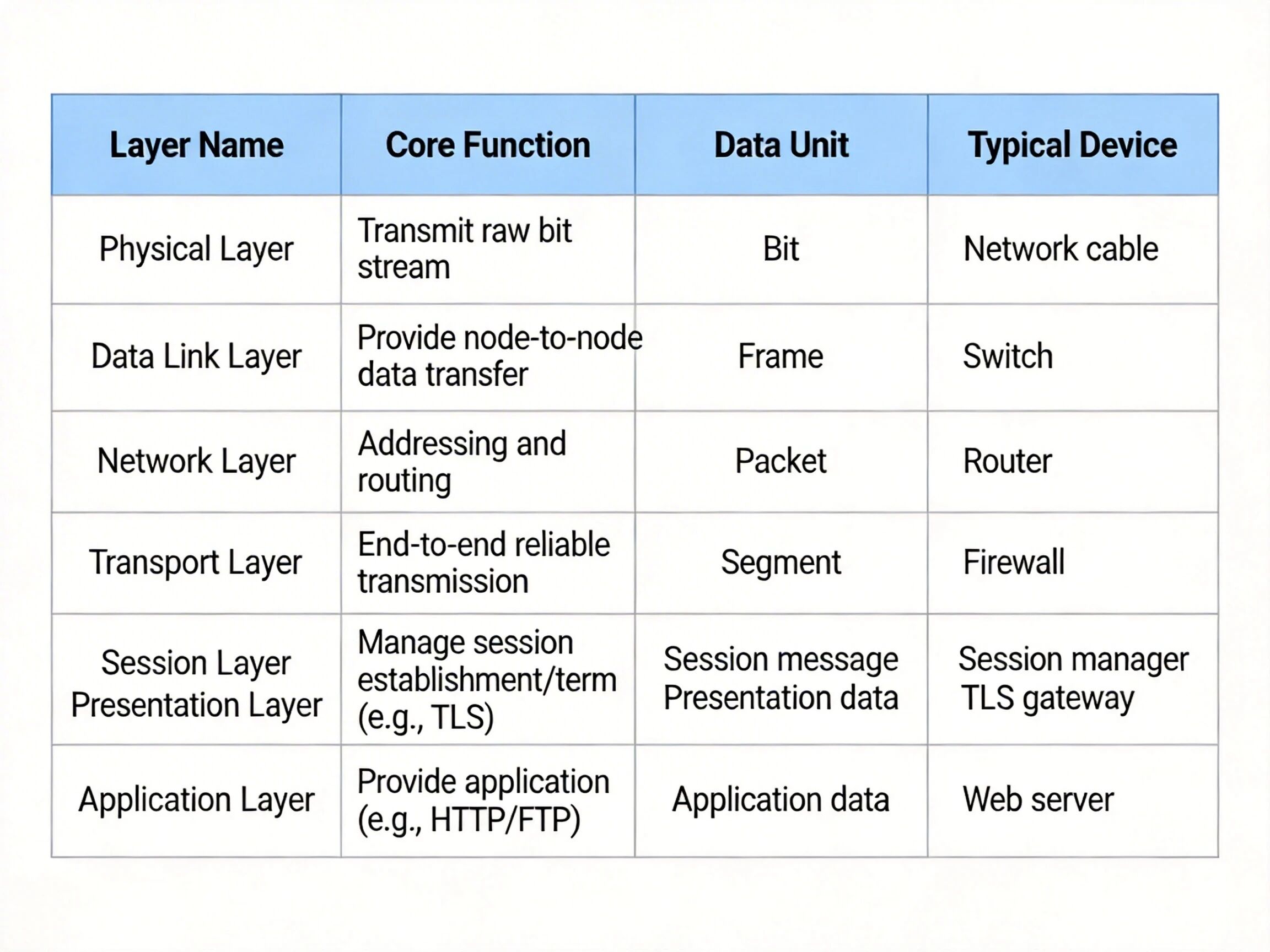

OSI 七层功能、数据单位、典型设备对应表
三、OSI 与 TCP/IP 模型对比分析
（一）TCP/IP 四层模型架构
TCP/IP 模型基于实践需求简化 OSI 的分层设计，形成四层架构，与 OSI 模型的对应关系如下：
应用层 ：合并 OSI 的应用层、表示层、会话层，负责处理应用程序的业务逻辑，直接对接用户服务。
传输层 ：与 OSI 传输层功能一致，提供端到端的传输服务。
网际层 ：与 OSI 网络层功能一致，负责跨网络的寻址与转发。
网络接口层 ：合并 OSI 的数据链路层、物理层，负责与物理传输介质的对接，实现比特流、帧的传输。
（二）两类模型的对比
| 对比维度 | OSI 七层模型 | TCP/IP 四层模型 |
|---|---|---|
| 设计定位 | 理论标准框架，旨在统一全球网络协议 | 实践落地标准，基于 ARPANET 项目演进 |
| 分层复杂度 | 七层分层精细，会话层、表示层独立 | 四层简化设计，上三层、下两层合并 |
| 协议耦合性 | 分层与协议设计解耦，支持多协议适配 | 分层与 TCP/IP 协议族强绑定，仅支持 TCP/IP 协议栈 |
| 服务可靠性 | 从数据链路层到应用层均提供可靠传输保障 | 仅传输层 TCP 提供可靠服务，其余层默认不可靠 |
| 商用落地情况 | 未实现大规模商用，仅作为理论分析工具 | 全球互联网的事实标准，广泛应用于各类网络 |
（三）共同核心特征
两类模型均遵循分层解耦、对等层通信、数据封装解封装的核心设计思想，数据封装流程均遵循 "数据→段→包→帧→比特" 的顺序，是网络技术分析的通用方法论。

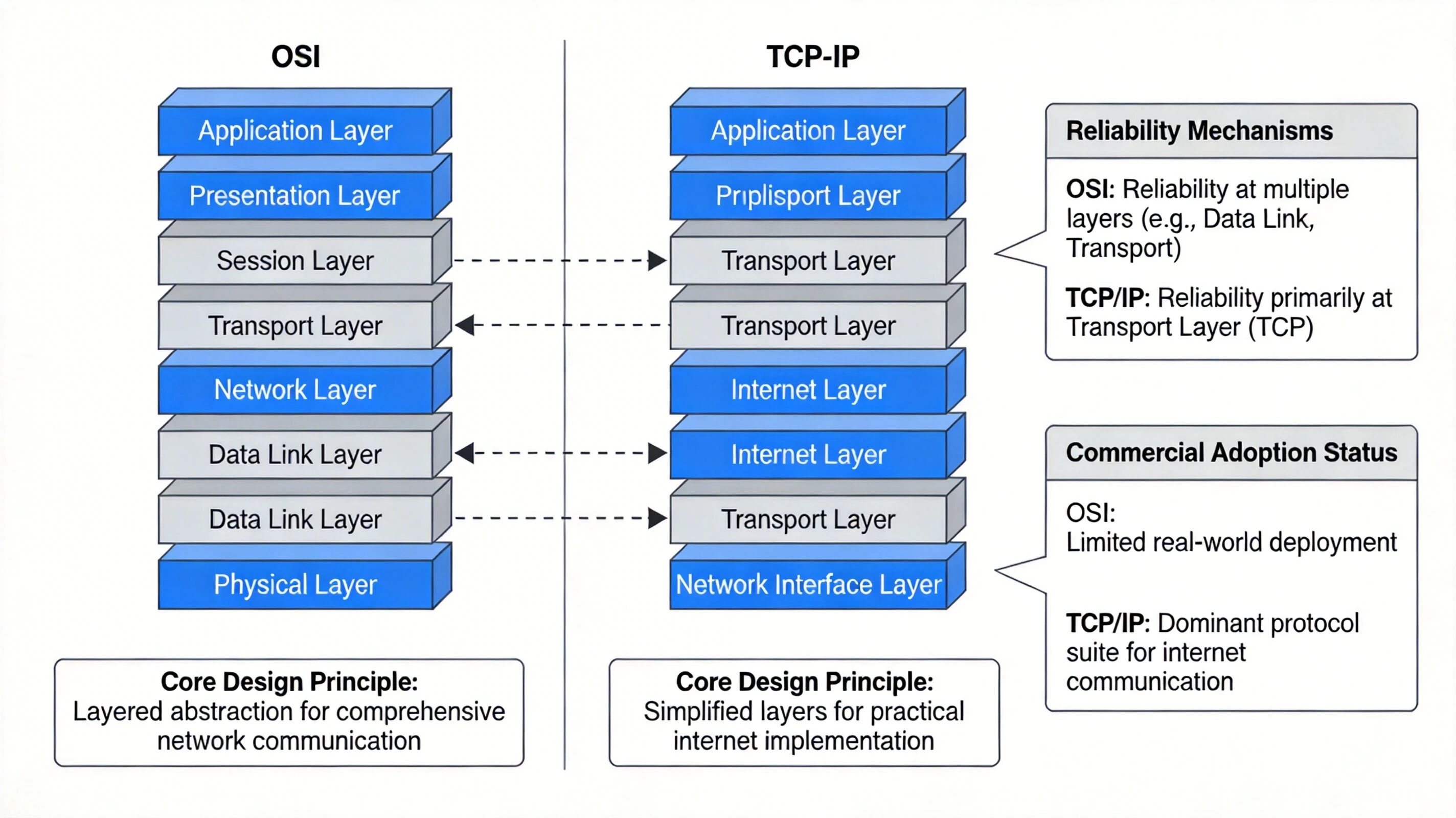

OSI 七层模型与 TCP/IP 四层模型对应关系图
四、TCP/IP 核心协议族详解
（一）网际层核心协议
IP 协议（网际协议，RFC 791）
核心功能：TCP/IP 体系的核心协议，定义 IP 地址格式，实现异构网络的互联，提供无连接、不可靠的分组传输服务。
技术参数：IPv4 地址长度 32 位，地址空间约 43 亿，当前已枯竭；IPv6 地址长度 128 位，为下一代 IP 协议标准。
应用场景：所有跨网络通信的基础，路由器的核心转发协议。
ICMP 协议（互联网控制报文协议，RFC 792）
核心功能：传递网络控制信息与错误报文，包括目标不可达、超时、重定向等类型。
应用场景：ping、tracert 等网络诊断工具的底层协议，用于检测网络连通性、定位路由路径。
ARP 协议（地址解析协议，RFC 826）
核心功能：根据已知 IP 地址查询对应的 MAC 地址，实现局域网内节点的二层寻址。
安全风险：存在 ARP 欺骗攻击，可通过 ARP 绑定、DHCP Snooping 技术防护。
RARP 协议（反向地址解析协议，RFC 903）
核心功能：根据 MAC 地址查询对应的 IP 地址，早期用于无盘工作站的 IP 获取，当前已被 DHCP 协议取代。
（二）传输层核心协议
TCP 协议（传输控制协议，RFC 793）
核心特性：面向连接、可靠传输、基于字节流，通过三次握手建立连接、四次挥手释放连接，支持滑动窗口流量控制、慢启动拥塞控制机制。
应用场景：对传输可靠性要求高的场景，例如 Web（HTTP）、邮件（SMTP）、文件传输（FTP）、远程登录（SSH）。
UDP 协议（用户数据报协议，RFC 768）
核心特性：无连接、不可靠、基于报文，头部开销仅 8 字节，传输延迟低、资源占用少。
应用场景：对延迟敏感、允许少量丢包的场景，例如 DNS 查询、语音 / 视频会议、SNMP 网络管理、DHCP 地址分配。
QUIC 协议（快速 UDP 互联网连接，RFC 9000）
核心特性：基于 UDP 实现，整合 TCP 的可靠性、TLS 的安全性、HTTP/2 的多路复用特性，连接建立延迟仅 0-1RTT。
应用场景：HTTP/3 的底层传输协议，当前已广泛应用于谷歌、字节跳动等企业的互联网服务。
（三）应用层核心协议
| 协议名称 | 默认端口 | 底层协议 | 核心功能 |
|---|---|---|---|
| HTTP/HTTPS | 80/443 | TCP（HTTP/3 基于 QUIC） | 万维网数据传输 |
| FTP | 20（数据）、21（控制） | TCP | 文件传输 |
| SMTP | 25 | TCP | 发送电子邮件 |
| POP3/IMAP | 110/143 | TCP | 接收电子邮件 |
| DNS | 53 | UDP（大于 512 字节报文使用 TCP） | 域名与 IP 地址解析 |
| DHCP | 67（服务器）、68（客户端） | UDP | 动态分配 IP 地址、网关、DNS 等参数 |
| SNMP | 161（代理）、162（管理站） | UDP | 网络设备监控与管理 |
| Telnet/SSH | 23/22 | TCP | 远程登录（SSH 为加密传输） |
（四）路由协议
路由协议虽然实现网络层的路由计算功能，但协议本身属于应用层：
RIP（路由信息协议） ：距离矢量协议，基于 UDP 520 端口，最大跳数 15，适用于小型自治系统（AS）内部。
OSPF（开放最短路径优先） ：链路状态协议，IP 协议号 89，支持分层区域设计，适用于大中型自治系统内部。
BGP（边界网关协议） ：路径矢量协议，基于 TCP 179 端口，用于不同自治系统之间的路由交换，是全球互联网的核心路由协议。

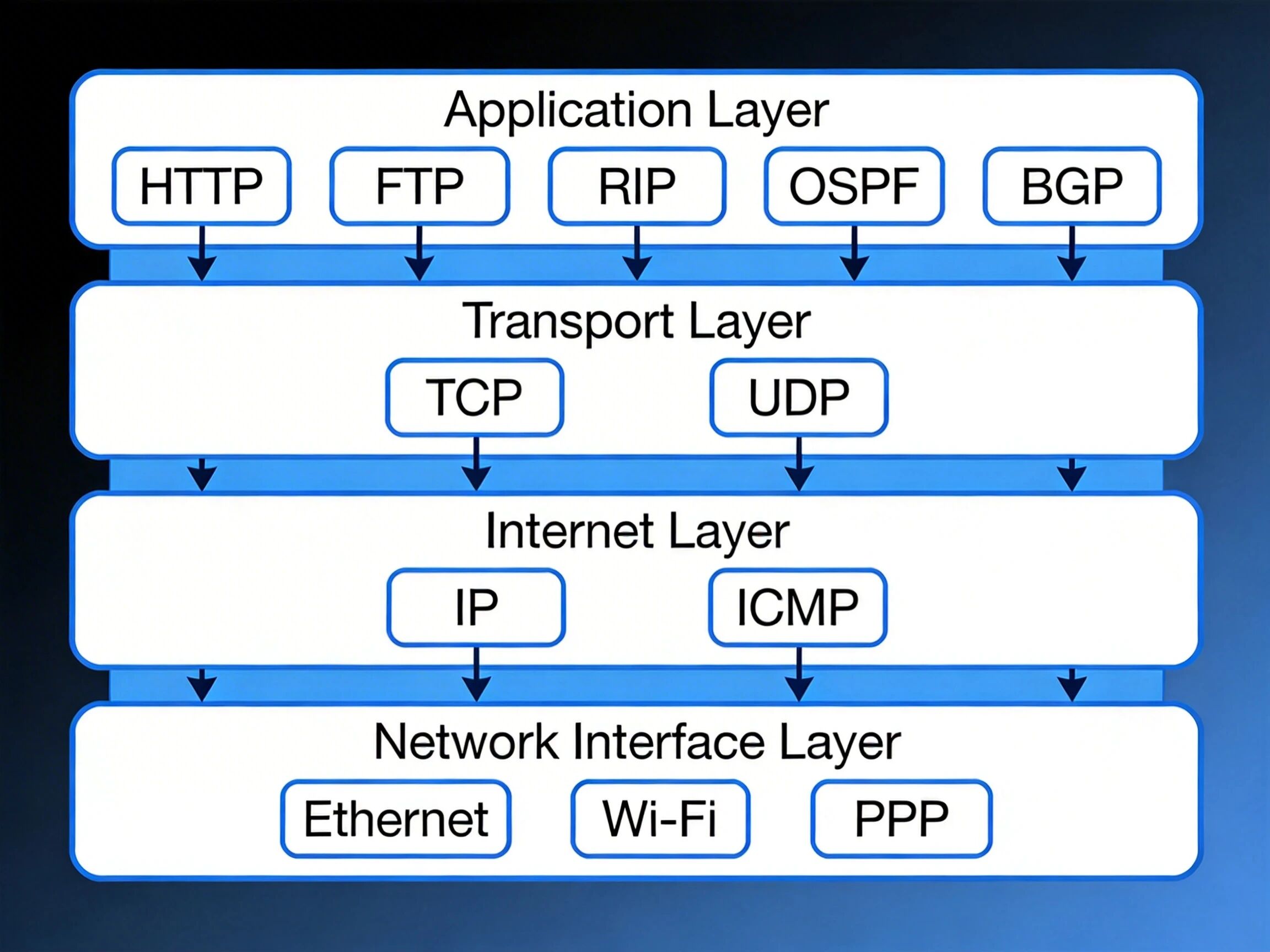

TCP/IP 协议族分层架构图
（五）典型企业网络部署案例
某中型企业网络采用三层架构设计，核心层部署两台华为 NE40E 路由器运行 OSPF 协议，实现不同办公区的路由转发；汇聚层部署三层交换机配置 VLANIF 接口，隔离不同部门的广播域；接入层部署二层交换机，连接终端设备；边界部署下一代防火墙，配置基于 TCP/UDP 端口的访问控制策略，仅开放 80、443、22 等必要端口；出口部署负载均衡器，基于 TCP 会话分发用户访问请求到不同的应用服务器。该架构完全遵循 TCP/IP 分层设计思想，各层功能独立，故障可逐层定位。

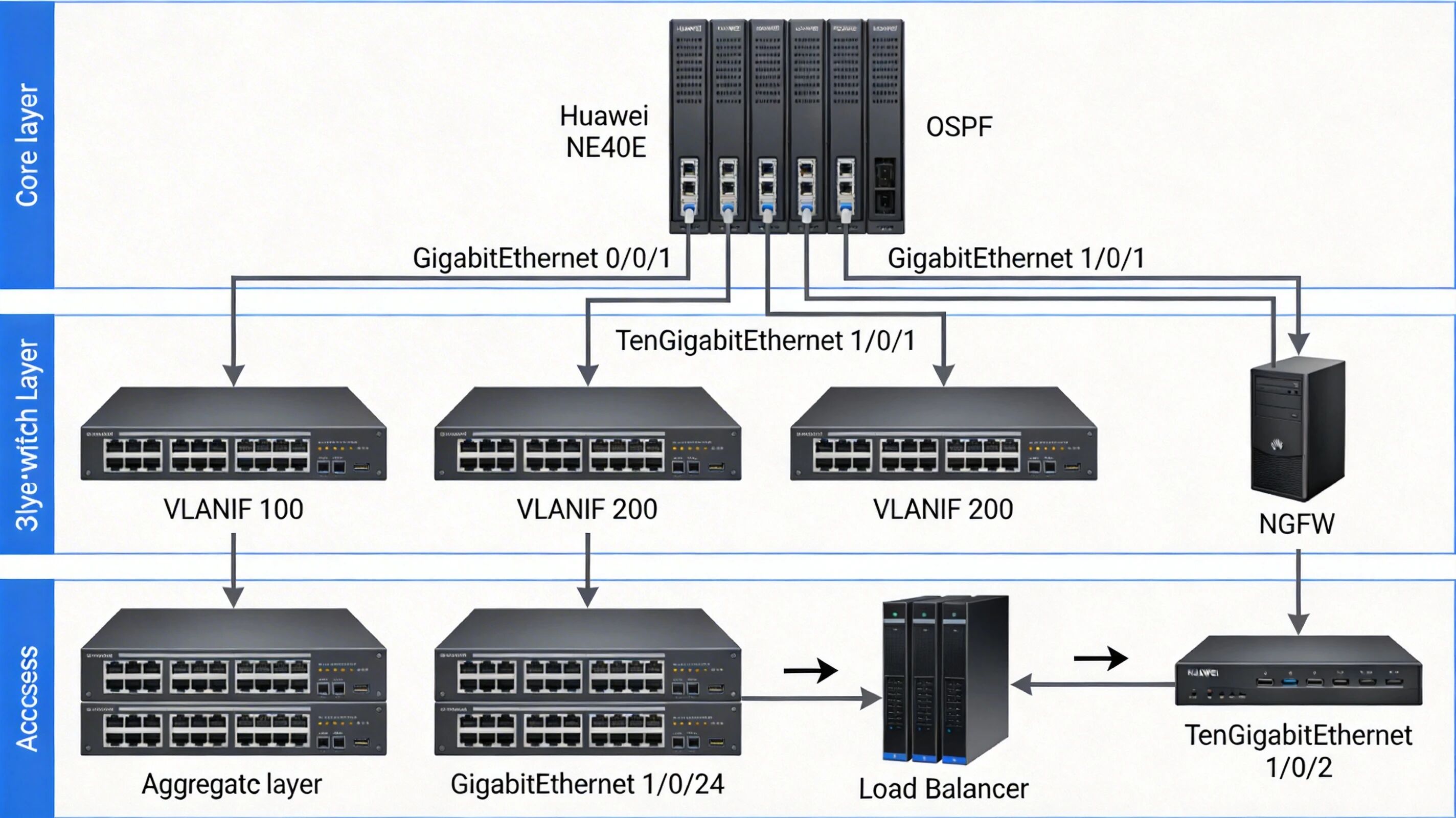

典型企业 TCP/IP 网络架构拓扑图
五、软考高频考点与解题技巧
（一）核心考点分类
层次功能辨析：
高频选择题考点，需明确各层功能边界，易混点包括：
表示层 vs 应用层 ：数据加密、压缩、编码属于表示层功能，但 TCP/IP 体系中该功能常集成在应用层协议中（例如 HTTPS 的 TLS 加密）。
传输层 vs 网络层 ：传输层实现端到端（进程到进程）通信，网络层实现点到点（主机到主机）通信。
数据链路层 vs 物理层 ：数据链路层通过 CRC 校验、重传实现可靠传输，物理层仅传输比特流，不保证可靠性。
数据封装流程 ：牢记 "数段包帧比" 的封装顺序，即应用层数据→传输层段→网络层包→数据链路层帧→物理层比特，解封装流程相反。
协议分层归属 ：能够准确判断给定协议所属层次，例如 ICMP 属于网际层、TCP 属于传输层、FTP 属于应用层。
协议特性与端口 ：掌握 TCP/UDP 的特性对比、常见应用协议的默认端口、路由协议的适用场景。
（二）真题解题示例
选择题示例：以下属于 TCP/IP 应用层协议的是（ ）
A. TCP B. FTP C. ICMP D. OSPF
解题思路：TCP 属于传输层，ICMP、OSPF 属于网际层，FTP 属于应用层，答案为 B。
案例分析考点：企业网络无法访问外网，终端可 ping 通网关但无法 ping 通公网 IP，故障可能位于哪个层次？
解题思路：可 ping 通网关说明物理层、数据链路层、终端到网关的网络层正常，故障可能位于网络层（路由配置错误、NAT 配置错误）或更高层（DNS 配置错误、防火墙策略拦截）。
（三）备考策略
牢记 OSI 七层、TCP/IP 四层的对应关系，可通过 "应表会传网数物" 口诀记忆 OSI 七层顺序，"数段包帧比" 口诀记忆数据封装顺序。
分类整理核心协议的层次、端口、特性、应用场景，制作对比表格强化记忆。
结合故障排查场景理解分层思想，例如网络故障排查流程从物理层（网线、接口）到数据链路层（MAC 地址、VLAN）、网络层（IP、路由）、传输层（端口、防火墙策略）、应用层（服务配置）逐层排查，理论与实践结合提升记忆效果。
六、技术发展趋势与前沿动态
（一）协议演进方向
IPv6 大规模部署：当前全球 IPv6 部署率已超过 40%，我国 IPv6 活跃用户数已达 7 亿，后续将逐步替代 IPv4 成为网络层核心协议。
QUIC 与 HTTP/3 普及：HTTP/3 基于 QUIC 协议，相比 HTTP/2 的 TCP 传输，延迟降低 30% 以上，当前主流浏览器、云服务商均已支持 HTTP/3，后续将逐步成为应用层的主流传输协议。
Segment Routing（分段路由）：基于源路由的新型网络层路由技术，简化 IGP、BGP 协议的部署复杂度，已成为 5G 承载网、骨干网的核心路由技术。
（二）架构演进方向
SDN（软件定义网络）：将传统网络的控制平面与转发平面分离，实现网络流量的集中可编程调度，核心遵循分层解耦思想，控制平面对应 OSI 的网络层功能，转发平面对应数据链路层、物理层功能。
NFV（网络功能虚拟化）：将传统硬件网络设备（防火墙、负载均衡、路由器）的功能虚拟化，在通用服务器上部署，实现网络功能的弹性扩缩，降低网络建设成本。

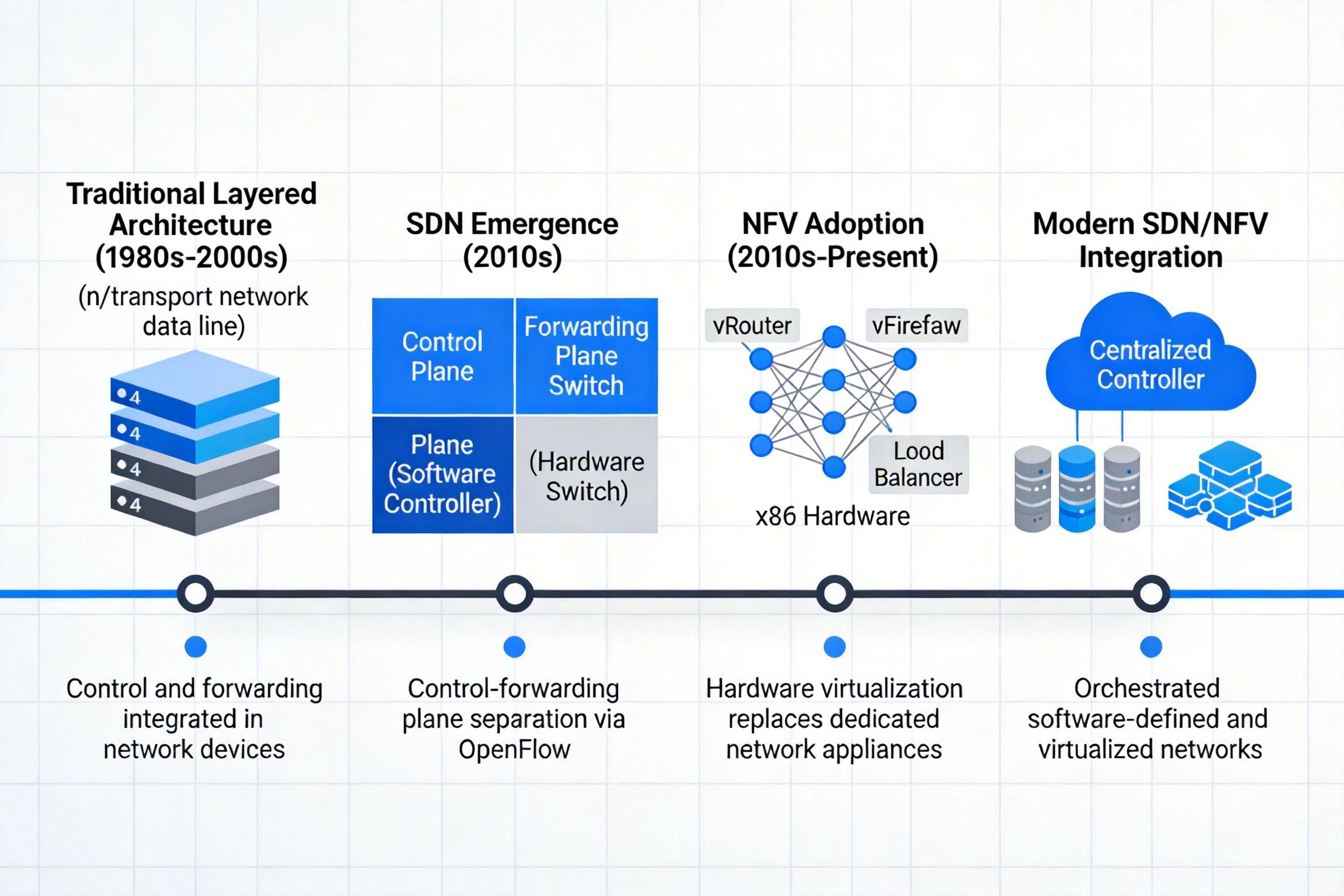

TCP/IP 协议演进路线图
七、总结与实践建议
（一）核心要点提炼
OSI 七层模型是理论分析框架，核心价值是分层解耦思想，七层功能从下到上依次为物理层、数据链路层、网络层、传输层、会话层、表示层、应用层。
TCP/IP 四层模型是互联网事实标准，包括应用层、传输层、网际层、网络接口层，协议族是网络工程的核心知识体系。
数据封装流程为 "数据→段→包→帧→比特"，对等层通信、分层故障排查是网络工程师的核心技能。
（二）软考考试重点提示
高频考点：各层功能辨析、数据封装单位、协议分层归属、TCP/UDP 特性对比、常见协议端口号，该部分内容在选择题中每年必考 3-5 分。
易错点：表示层与应用层的功能边界、传输层与网络层的通信范围、ARP/RARP 的功能差异、OSPF 与 BGP 的适用场景。
案例分析考点：结合网络故障排查场景，考核分层定位故障的能力，常结合 IP 配置、路由配置、VLAN 配置出题。
（三）实践应用最佳实践
网络设计遵循分层原则，核心层、汇聚层、接入层功能清晰，避免跨层功能耦合，降低后续运维复杂度。
故障排查严格遵循从下到上的分层流程，先排查物理层、数据链路层，再排查网络层、传输层、应用层，提升排错效率。
网络安全策略配置按分层实施，物理层部署物理访问控制，数据链路层部署端口安全、ARP 防护，网络层部署 ACL 访问控制，传输层部署端口过滤，应用层部署 WAF、入侵检测系统，构建纵深防御体系。
