linux kernel component子系统：基于rk3588 Android 14 kernel-6.1 display-subsystem代码分析

linux内核component子系统架构分析资源连接：

可用LibreOffice Draw软件打开编辑odg文件

lqy_rk3588_linux_kernel_component_subsystem.odg
lqy_rk3588_linux_kernel_component_subsystem.pdf
参考文档：

https://docs.kernel.org/driver-api/component.html
component框架用来处理内核模块加载/卸载顺序，保证最后加载的模块在需要先加载的模块都加载后加载。

总结：

bash 复制代码

总结：master主设备链表里关联的match匹配条件data与component从设备链表里的device进行匹配的过程。
回调master的bind()->component_bind_all()->回调component的bind()

主从链表法+匹配条件数组：
(masters链表+匹配条件数组) + component_list链表：
匹配条件数组：匹配条件组成的数组
匹配条件：匹配条件结构体struct包含，匹配函数如(*compare)(...)和component指针（指向满足匹配条件的component组件）。
1，先构造匹配条件数组，填充匹配函数如(*compare)(...)，这时匹配条件里的component指针为NULL。
2，master主设备注册到aggregate_devices链表，并关联上匹配条件数组，master主设备遍历一遍component_list链表和匹配条件数组，来找到满足匹配条件的从设备component，把其填充到匹配条件里的component指针上。
3，当component从设备注册到component_list链表，遍历一遍aggregate_devices链表，每个master主设备遍历一遍component_list链表和匹配条件数组，来找到满足匹配条件的从设备component，把其填充到匹配条件里的component指针上。
4，当匹配条件数组里每个匹配条件的component指针都填充好后，回调master的bind()
回调函数，在该回调函数里面在调用componend_bind_all()，component_bind_all()按照匹配条件数组顺序调用component指针指向的从设备的bind()回调函数。
这样就实现了按照匹配条件数组顺序加载从设备了。

设备链表和设备的驱动链表是相互遍历找到设备对应的驱动的。

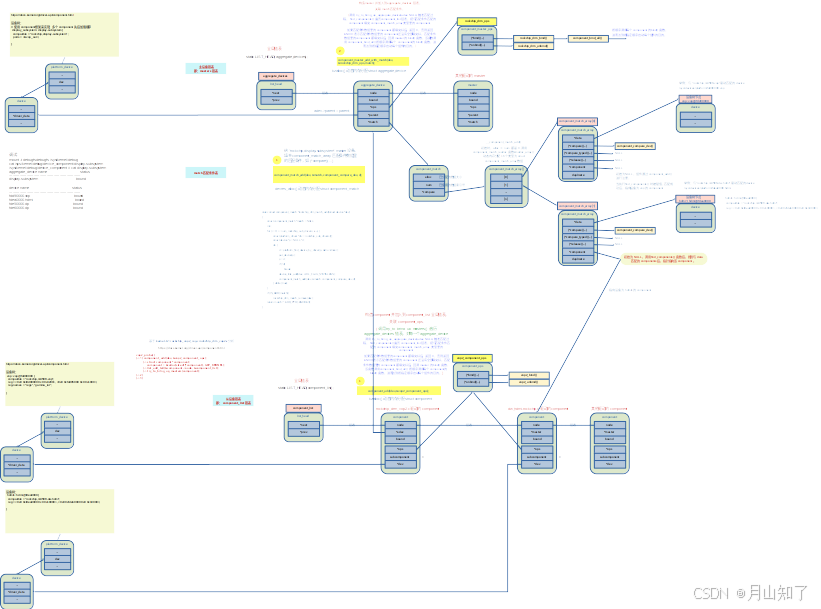

下面的图片可能不清晰，可以用chrome 浏览器，打开上面pdf进行查看。

举例分析rk3588 Android 14 kernel-6.1 display-subsystem的代码：

调试： mount -t debugfs debugfs /sys/kernel/debug cat

/sys/kernel/debug/device_component/display-subsystem

/sys/kernel/debug/device_component # cat display-subsystem

aggregate_device name status

------------------------------------------------------------- display-subsystem bound

device name status

------------------------------------------------------------- fdd90000.vop bound

fdea0000.hdmi bound

fde50000.dp bound

fde60000.dp bound
