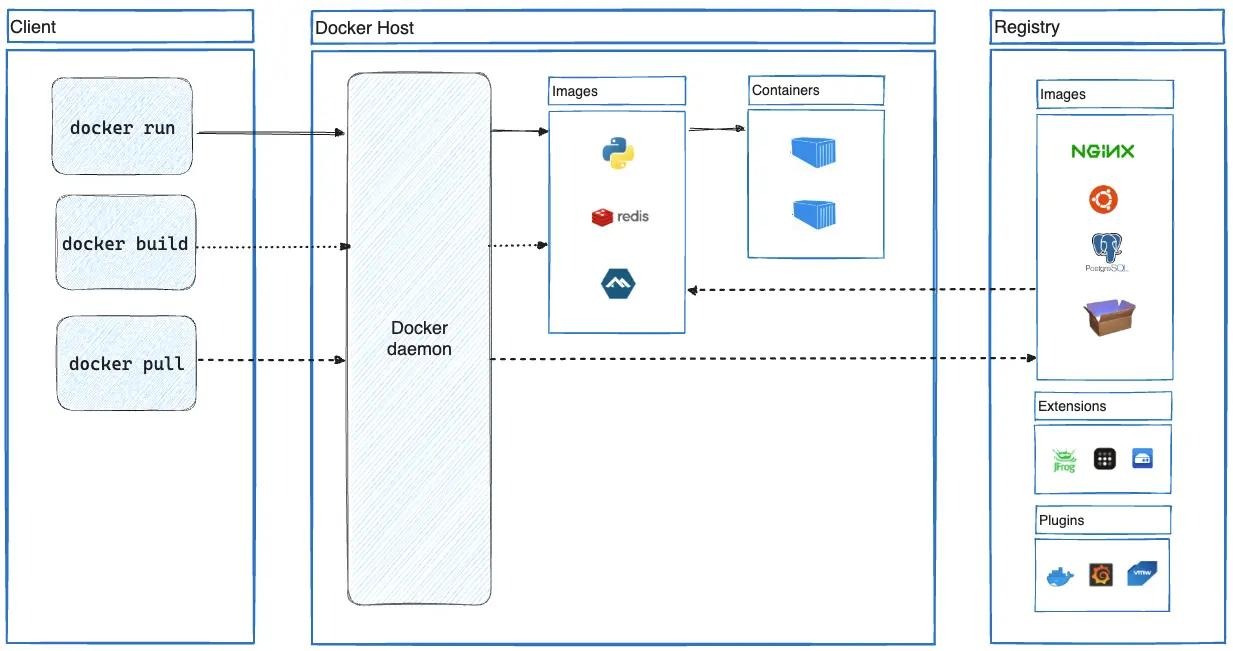

Docker 整体架构（C/S 模式）

架构核心组件与流程

1. Docker Client（客户端）

   • 用户交互入口：docker CLI、Docker Desktop
   • 发送命令（run/build/pull）→ 通过 REST API 发给守护进程

2. Docker Daemon（dockerd，守护进程）

   • 核心大脑：管理镜像、容器、网络、卷
   • 内部：API Server + 镜像 / 容器 / 网络 / 存储管理器
   • 不直接跑容器 → 交给 containerd

3. containerd（高层运行时）

   • 容器生命周期管理、镜像分发、存储 / 网络调度
   • 调用底层 runc 真正创建容器

4. runc（OCI 标准底层运行时）

   • 直接调用 Linux 内核：Namespace（隔离）、Cgroup（资源限制）、Capabilities
   • 真正把容器进程跑起来

5. Registry（镜像仓库）

   • 存储 / 分发镜像：Docker Hub（公共）、Harbor（私有）
   • docker pull/push 与守护进程交互

6. 底层内核技术

   • Namespaces：PID、网络、挂载、用户、UTS、IPC 隔离
   • Cgroups：CPU / 内存 / IO 配额限制
   • UnionFS（如 OverlayFS）：镜像分层、写时复制

数据流

docker run → Client → dockerd → containerd → runc → Linux 内核 → 容器启动

┌─────────────────────────────────────────────────────────────┐
│                    用户层 / 交互层                           │
│  ┌─────────────┐  ┌────────────┐  ┌───────────────────────┐ │
│  │ Docker CLI  │  │ Docker API │  │ Docker Desktop / UI  │ │
│  │ (docker run,│  │ (HTTP API)│  │                       │ │
│  │ build,push) │  │            │  │                       │ │
│  └─────────────┘  └────────────┘  └───────────────────────┘ │
└───────────────────────────┬─────────────────────────────────┘
                            │
                            ▼
┌─────────────────────────────────────────────────────────────┐
│                  Docker Daemon (dockerd)                     │
│  ┌─────────────┐  ┌────────────┐  ┌───────────┐  ┌─────────┐ │
│  │ API Server  │  │镜像管理器  │  │容器管理器 │  │网络/存储│ │
│  │ (接收请求)  │  │(pull/push)│  │(生命周期) │  │ 管理器   │ │
│  └─────────────┘  └────────────┘  └───────────┘  └─────────┘ │
└───────────────────────────┬─────────────────────────────────┘
                            │
                            ▼
┌─────────────────────────────────────────────────────────────┐
│                      containerd (容器运行时)                 │
│  ┌──────────────┐  ┌───────────────┐  ┌───────────────────┐ │
│  │ 镜像分发     │  │容器生命周期    │  │ 任务调度 (supervisor)│ │
│  │ (管理镜像层) │  │(start/stop)   │  │                   │ │
│  └──────────────┘  └───────────────┘  └───────────────────┘ │
└───────────────────────────┬─────────────────────────────────┘
                            │
                            ▼
┌─────────────────────────────────────────────────────────────┐
│                       runc (OCI 标准运行时)                 │
│  真正调用 Linux 内核，创建容器进程                           │
│  - Namespace (PID/Net/Mount/User/UTS/IPC)                   │
│  - Cgroup (CPU/内存/IO 限制)                               │
│  - Rootfs 挂载、权限控制                                    │
└───────────────────────────┬─────────────────────────────────┘
                            │
                            ▼
┌─────────────────────────────────────────────────────────────┐
│                      Linux 内核                             │
└─────────────────────────────────────────────────────────────┘

---

各组件详细职责

1. 用户交互层

• Docker CLI 我们常用的 docker run / build / pull / ps / exec 等命令。
• Docker APIdockerd 暴露 REST 接口，供外部程序调用。
• Docker Desktop / UI图形化界面，本质还是调用 API。

---

2. Docker Daemon（dockerd）

Docker 的核心守护进程，负责：

• 接收客户端请求
• 管理镜像、容器、网络、数据卷
• 不直接创建容器，而是把任务交给 containerd

从 Docker 1.11 开始，dockerd 不再直接管理容器，全部下沉到 containerd。

---

3. containerd（高层容器运行时）

CNCF 项目，Docker 捐赠，现在也是 Kubernetes 默认运行时。负责：

• 镜像管理（下载、解压、分层）
• 容器生命周期（启动、停止、删除）
• 管理 runc 实例
• 提供稳定的运行时接口

---

4. runc（底层 OCI 运行时）

OCI（开放容器标准）官方实现，真正创建容器的组件。作用：

• 利用 Linux Namespace 实现隔离
• 利用 Cgroup 做资源限制
• 挂载 rootfs
• 启动容器 init 进程

---

5. Linux 内核支撑技术

• Namespace：6 种隔离PID、Network、Mount、User、UTS、IPC
• Cgroup：资源限制CPU、内存、磁盘 IO、网络带宽
• UnionFS（Overlay2）：镜像分层、写时复制

---

6. 配套外围组件

• Registry：镜像仓库（Docker Hub、Harbor）
• Volume：数据持久化
• Network：bridge/host/overlay/macvlan 等

---

完整启动流程

docker run → CLI → dockerd → containerd → runc → Linux 内核 → 容器运行
