STM32 GPIO八种输入输出模式深度解析：原理、区别与选型指南

前言

STM32系列单片机凭借其强大的性能和丰富的外设，在嵌入式领域占据着举足轻重的地位。而GPIO（General Purpose Input Output）作为MCU与外界交互最基本也最重要的接口，其工作模式的正确理解和灵活运用，直接决定了项目的稳定性和可靠性。

很多初学者甚至有一定开发经验的工程师，对于STM32的八种GPIO模式往往停留在"会用"但"不知道为什么用"的阶段。本文将深入浅出地剖析每种模式的工作原理、内部电路结构、典型应用场景，并给出实用的选型建议。

一、GPIO基本结构概述

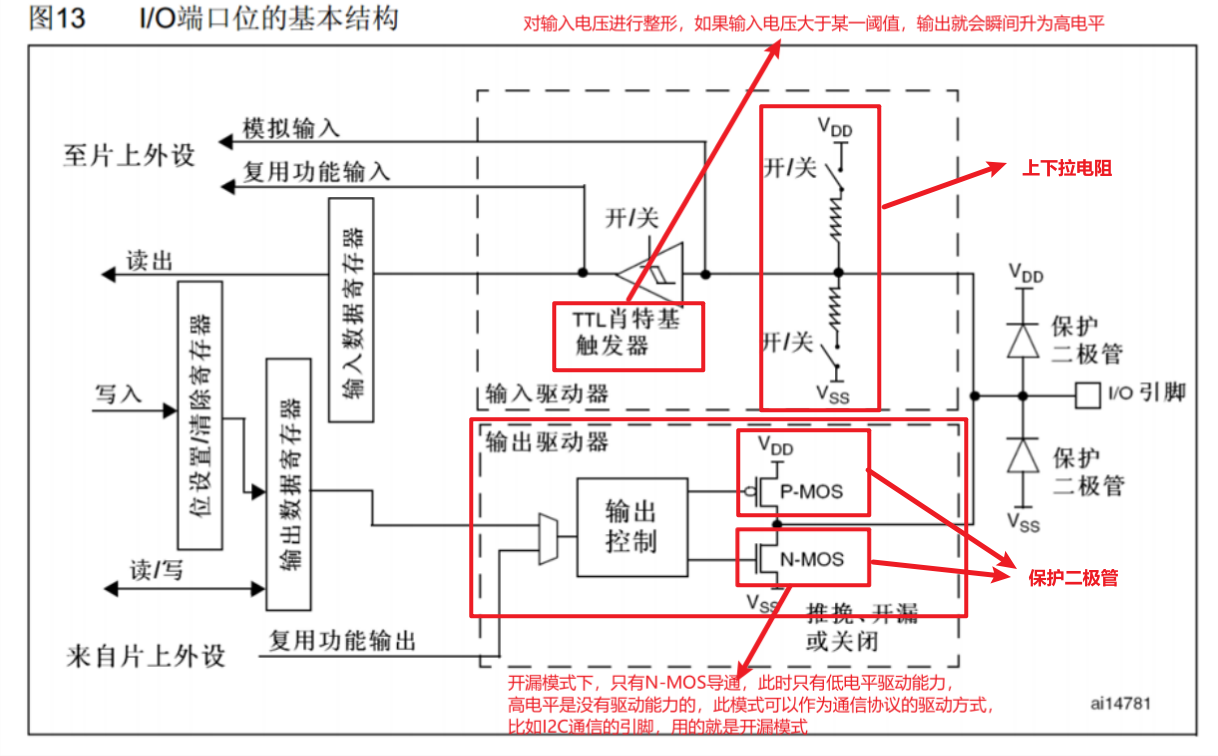

在深入八种模式之前，先了解STM32 GPIO的基本内部结构，一个典型的GPIO引脚内部包含：

• 保护二极管：防止引脚电压过高或过低损坏芯片

• 上下拉电阻：可配置的弱上拉/下拉电阻（约30-50kΩ）

• TTL施密特触发器：对输入信号进行整形

• 输出驱动电路：包含PMOS和NMOS管

• 复用功能选择器：选择GPIO模式或外设功能

理解这个结构，后面八种模式就很容易理解了。

通过配置GPIO的端口配置寄存器，端口可以配置成以下8种模式：

|----------|--------|---------------------------|
| 模式名称 | 性质 | 特征 |
| 浮空输入 | 数字输入 | 可读取引脚电平，若引脚悬空，则电平不确定 |
| 上拉输入 | 数字输入 | 可读取引脚电平，内部连接上拉电阻，悬空时默认高电平 |
| 下拉输入 | 数字输入 | 可读取引脚电平，内部连接下拉电阻，悬空时默认低电平 |
| 模拟输入 | 模拟输入 | GPIO无效，引脚直接接入内部ADC |
| 开漏输出 | 数字输出 | 可输出引脚电平，高电平为高阻态，低电平接VSS |
| 推挽输出 | 数字输出 | 可输出引脚电平，高电平接VDD，低电平接VSS |
| 复用开漏输出 | 数字输出 | 由片上外设控制，高电平为高阻态，低电平接VSS |
| 复用推挽输出 | 数字输出 | 由片上外设控制，高电平接VDD，低电平接VS |

1、浮空/上拉/下拉输入

这三个模式的电路结构基本是一样的，区别就是上拉电阻和下拉电阻的连接，他们都属于数字的输入口，特征就是都可以读取端口的高低电平，当引脚悬空是，上拉电阻输入默认是高电平，下拉默认是低电平，而浮空输入的电平不确定，多以再使用浮空输入时，端口一定要接上一个连续的驱动源，不能出现悬空的状态。

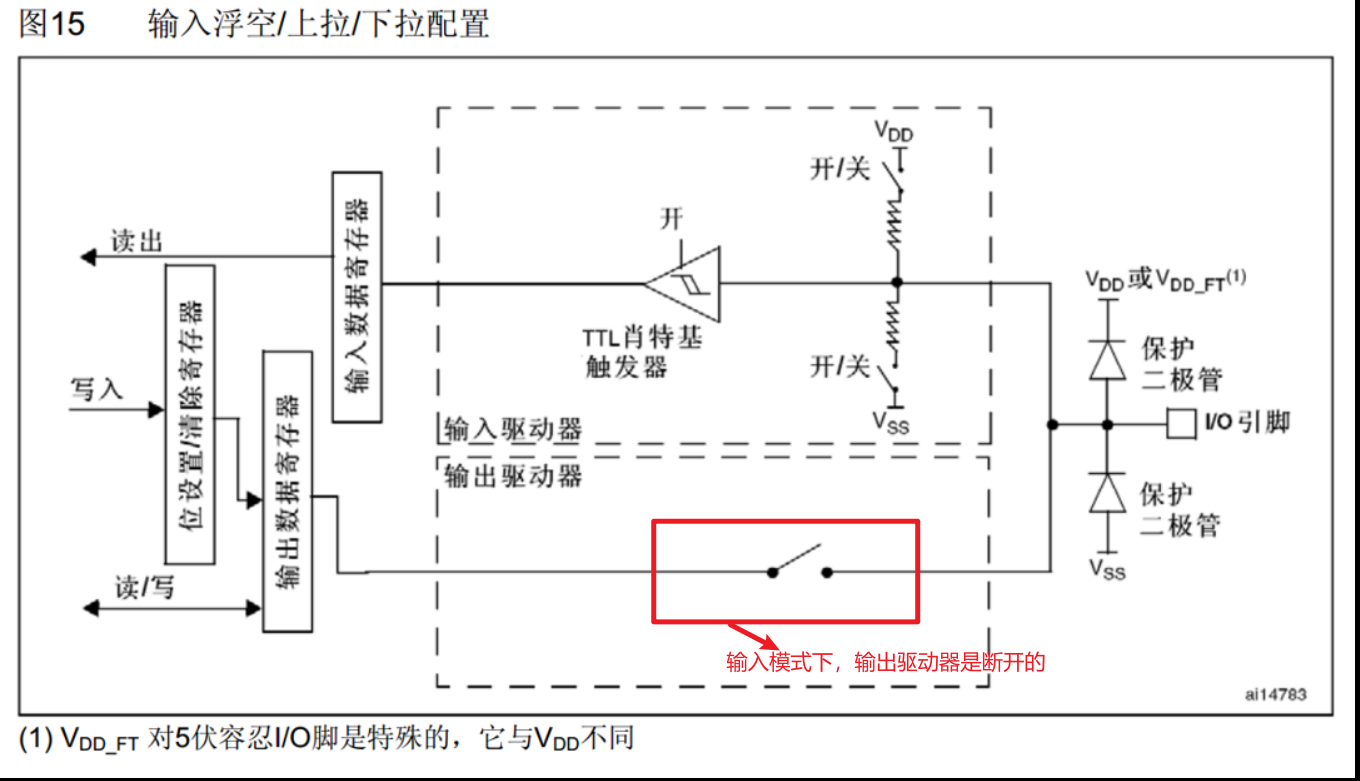

从图中可以看出这三种输入模式在内部电路结构上基本一致，核心区别仅在于内部两个弱上拉/下拉电阻的通断状态。它们的共同点是：输出驱动器（PMOS+NMOS）均被禁用，引脚电平经施密特触发器整形后送入输入数据寄存器供CPU读取。区别在于：

• 浮空输入模式下，上拉电阻和下拉电阻都断开，引脚完全悬空，输入阻抗极高（可达百兆欧级），因此电平完全由外部信号决定，一旦外部信号悬空，引脚就会像天线一样感应周围电磁干扰，导致读数随机跳变；
• 上拉输入模式则接通内部上拉电阻（约30-50kΩ）到VDD，使得引脚悬空时默认被拉至高电平，只有当外部信号主动拉低（强驱动拉至GND）时才会读到低电平；
• 下拉输入模式相反，接通内部下拉电阻到GND，引脚悬空时默认为低电平，需要外部信号主动拉高才能读到高电平。

简单来说，这三种模式共用同一套数字输入通路，只是通过配置寄存器决定是否接入上拉或下拉电阻。实际使用时：如果外部信号源输出阻抗很低且电平确定（比如推挽输出的另一个引脚），优先用浮空输入以避免上下拉电阻对信号的分压影响；如果外部设备可能悬空或需要默认电平（如机械按键一端接地），则根据希望默认读取的值选择上拉输入（默认高）或下拉输入（默认低）；而如果外部信号上升沿或下降沿较缓，上下拉电阻还能起到一定的抗噪作用，帮助施密特触发器获得更干净的边沿。

2、模拟输入模式（GPIO_Mode_AIN）

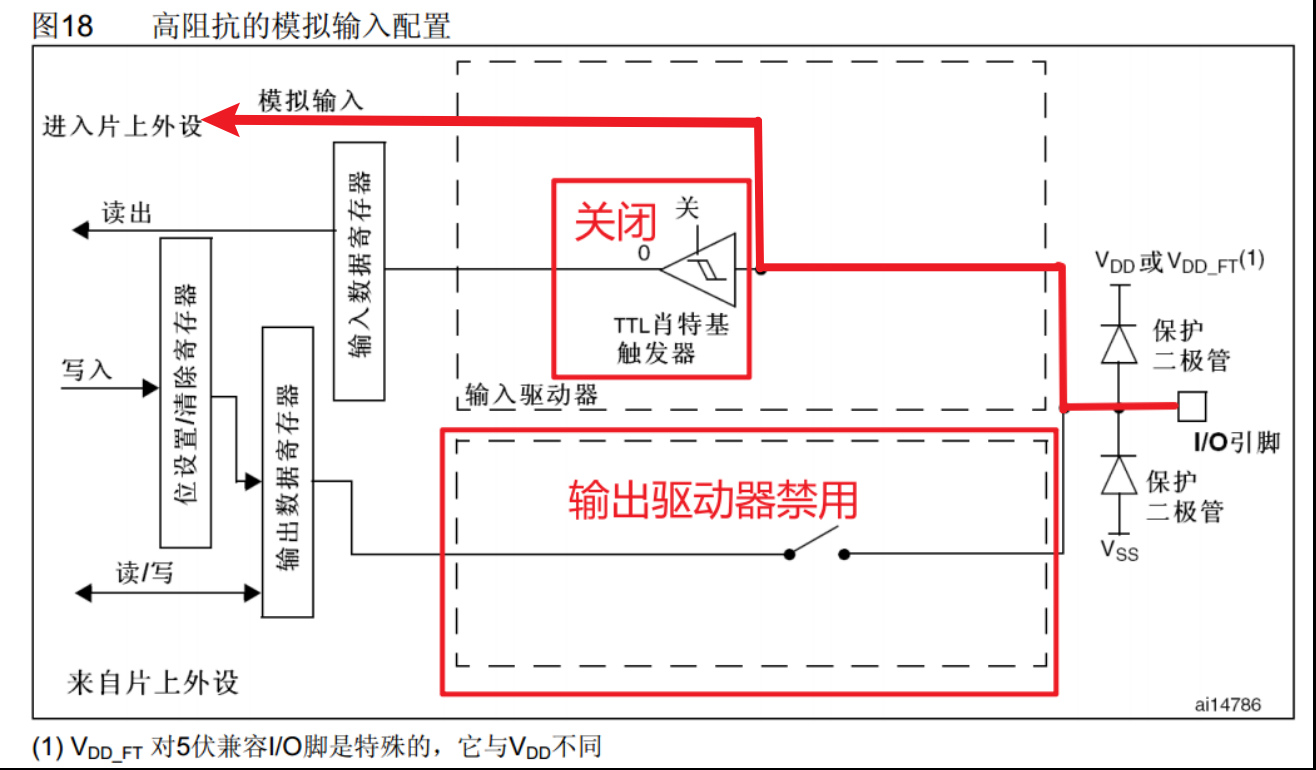

模拟输入模式在八种模式中最为特殊，它的内部电路与其他七种数字模式有着本质区别：当引脚配置为模拟输入时，不仅输出驱动器（PMOS和NMOS）被完全禁用，更重要的是TTL施密特触发器被关闭，即整个数字输入通路被切断，引脚电压不再经过任何整形或缓冲，而是直接通过模拟输入通道连接到ADC（模数转换器）、COMP（比较器）或OPAMP（运算放大器）等模拟外设，如下图所示：

这种设计的核心目的是避免数字噪声对模拟信号的污染 ------如果施密特触发器保持开启，其内部的开关电容在采样时会不断充放电，产生注入噪声，叠加在模拟信号上会严重降低ADC的精度。此外，模拟输入模式下，内部的上拉电阻和下拉电阻也全部断开，引脚呈现极高的输入阻抗（通常>100MΩ），几乎不从外部信号源吸取电流，从而保证模拟信号源不会被负载效应拉偏。需要特别注意的是，任何需要进行模拟量采集的场景，都必须将对应的GPIO配置为模拟输入模式 ，哪怕是浮空输入模式也不行------因为浮空输入虽然输出驱动器禁用，但施密特触发器仍在工作，其带来的噪声足以让12位ADC的有效位数损失1~2位。典型应用包括：电池电压检测、温度传感器（NTC或LM35）、光敏电阻分压采集、麦克风音频信号输入、电流采样电阻的差分放大输出等。使用时要留意，一旦配置为模拟输入，CPU通过输入数据寄存器（IDR）读取到的值将始终为0，因为数字通路已被切断，所以不要试图用这种方式判断模拟引脚的电平状态。

3、开漏输出/推挽输出

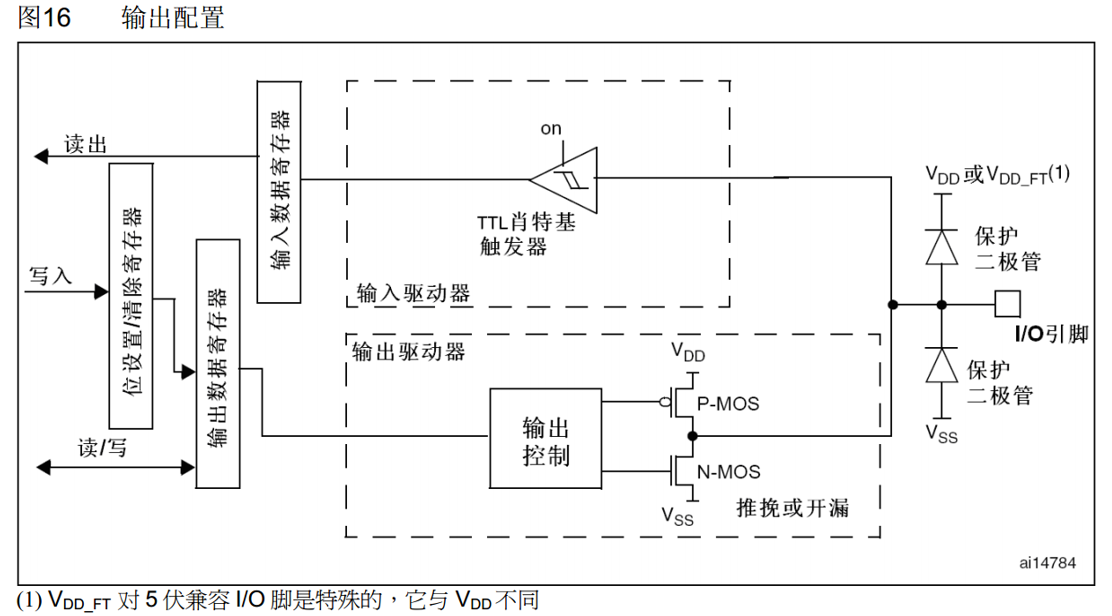

推挽输出和开漏输出在内部电路结构上高度一致，都由一个**输出数据寄存器（ODR）**控制、都有一对互补的MOS管（上方为PMOS，下方为NMOS）构成输出驱动级。两者的本质区别在于：

• 推挽输出模式下，PMOS和NMOS都正常工作------输出高电平时PMOS导通、NMOS截止，引脚被主动"推"到VDD；输出低电平时PMOS截止、NMOS导通，引脚被主动"挽"到GND。因此推挽输出能够主动驱动高低两种电平，输出阻抗很低（几十欧姆），驱动能力强，可直接点亮LED或驱动小功率负载。
• 开漏输出模式下，上方的PMOS被强制关闭（始终不导通） ，只留下方的NMOS工作------输出低电平时NMOS导通，引脚被拉到GND；输出高电平时NMOS截止，引脚呈现高阻态，既不是高也不是低，此时必须依赖外部上拉电阻才能将电平拉高。从电路结构看，开漏输出相当于"推挽输出砍掉了PMOS"，只保留了主动拉低的能力。由于这个特性，开漏输出天然支持**"线与"逻辑**：多个开漏输出引脚可以直接并联，只要任何一个输出低电平，总线就是低电平；只有所有引脚都输出高阻态（即都试图输出高电平）时，总线才会被外部上拉电阻拉高。这使得开漏输出成为I2C、SMBus等多设备共享总线的唯一选择。

在选型上，90%的数字输出场景用推挽输出即可，它响应快、驱动强、不需要外部电阻；而以下场景必须用开漏输出：①I2C总线的SDA和SCL（协议强制要求）；②多个中断输出共用一个MCU引脚（线与实现"任一触发"）；③电平不匹配的通信（如3.3V MCU与5V设备相连，通过上拉到5V实现电平转换）；④模拟I2C时序时用软件控制开漏输出。

需要特别注意的是，两个推挽输出的引脚绝对不能直接并联，否则一个输出高一个输出低时会形成VDD到GND的低阻通路，瞬间大电流可能烧毁引脚；而多个开漏输出引脚可以直接并联，只需一个公共上拉电阻即可安全可靠地工作。

4、复用推挽输出与复用开漏输出

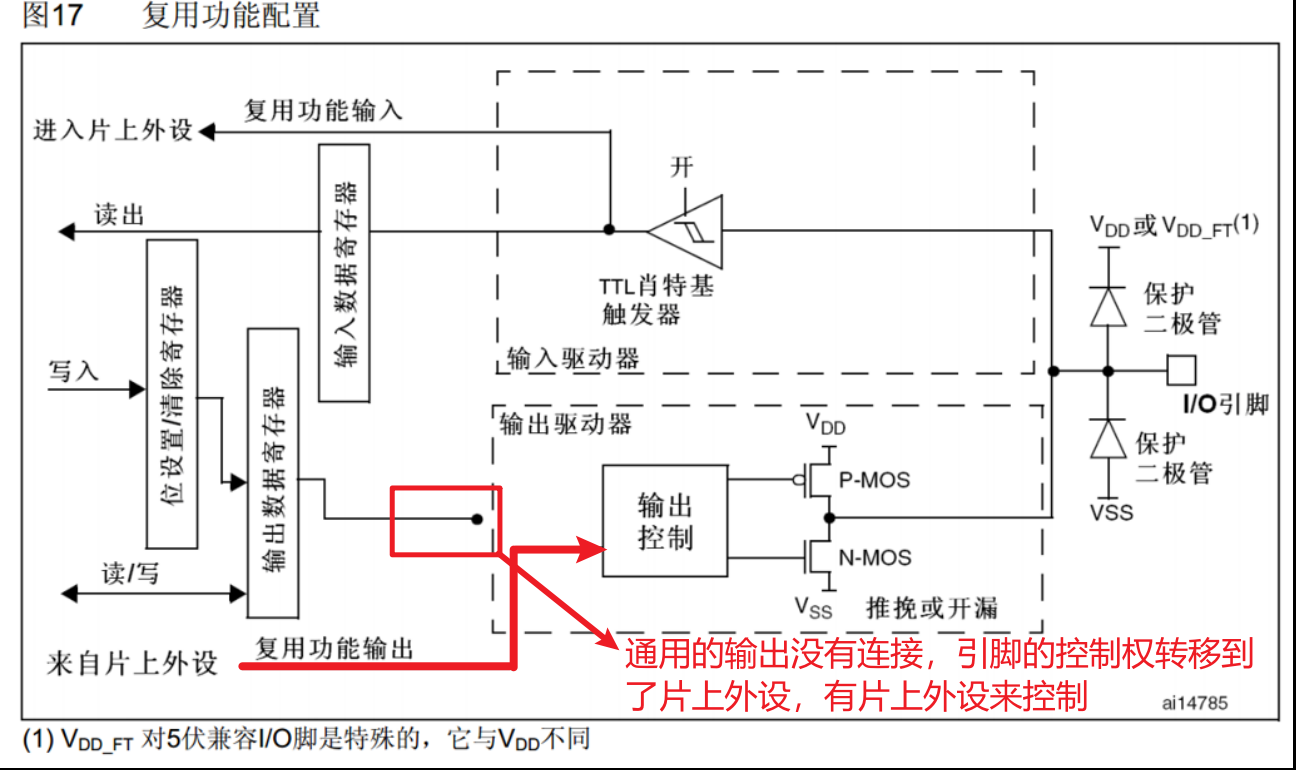

复用推挽输出和复用开漏输出在电气特性上与普通推挽、普通开漏完全一致 ------前者同样由PMOS+NMOS构成、能主动驱动高低电平；后者同样只有NMOS工作、需要外部上拉电阻才能输出高电平。两者唯一的区别在于输出数据的来源 ：普通模式下，引脚输出的电平由输出数据寄存器（ODR） 控制，用户通过调用HAL_GPIO_WritePin()或直接操作ODR寄存器来手动拉高拉低；而复用模式下，输出驱动级的控制权被交给了片内外设 （如USART、SPI、I2C、定时器），引脚电平完全由外设内部逻辑自动决定，ODR寄存器对该引脚不再起作用。从内部电路看，可以理解为在普通推挽/开漏的输入端增加了一个"二选一"的数据选择器（MUX），一端连接ODR，另一端连接外设的发送数据线，复用模式就是把这个选择器拨到了外设那边。典型应用场景中：USART的TX、SPI的MOSI/SCK、定时器的PWM输出通道、SDIO的数据线等需要外设主动翻转电平的场景，都配置为复用推挽输出 ；而硬件I2C的SDA/SCL（如果使用芯片内置的I2C外设而非GPIO模拟）、某些CAN收发器的控制引脚、以及需要外设以开漏形式驱动多设备总线的特殊场景，则配置为复用开漏输出。

需要特别注意的是：配置复用模式时，除了设置Mode为GPIO_MODE_AF_PP或GPIO_MODE_AF_OD外，还必须通过AFR寄存器选择具体的复用功能编号 （例如将PA9配置为USART1_TX时，需要查数据手册知道USART1_TX对应AF1还是AF7），否则外设信号无法正确连接到引脚。另外，复用开漏输出模式下，同样需要外部上拉电阻才能产生高电平------很多初学者将I2C引脚配置为复用开漏后忘记接上拉电阻，导致通信时SCL/SDA的高电平上不去，波形呈"残废"状。总结一句话：普通模式是CPU手动控制引脚，复用模式是外设自动控制引脚，选哪种完全取决于你希望谁来操控这个引脚的电平。

二、模式选择速查表

应用场景	推荐模式	原因
读取外部数字信号（高电平有效）	下拉输入	默认低电平，外部拉高
读取外部数字信号（低电平有效）	上拉输入	默认高电平，外部拉低
读取按键（按键接地）	上拉输入	松开默认高，按下接地变低
读取按键（按键接VDD）	下拉输入	松开默认低，按下接VDD变高
ADC模拟电压采集	模拟输入	避免数字噪声干扰
驱动LED（低电平点亮）	推挽输出	驱动能力强，响应快
驱动LED（高电平点亮）	推挽输出	驱动能力强，注意电流限制
I2C总线（SDA/SCL）	复用开漏输出	符合I2C协议要求
软件模拟I2C	开漏输出	实现"线与"功能
控制MOS管/继电器	推挽输出	需要足够驱动电流
USART的TX	复用推挽输出	标准异步串口输出
定时器PWM输出	复用推挽输出	需要高速电平翻转
多个中断信号共享一个引脚	开漏输出 + 外部上拉	实现"线与"逻辑
读取高速数字信号（SPI MISO）	浮空输入	外部已有确定电平
低功耗唤醒引脚	上拉/下拉输入	避免悬空造成额外功耗

三、实战配置示例（基于HAL库）

1、按键检测（上拉输入）

GPIO_InitTypeDef GPIO_InitStruct = {0};

// 使能时钟
__HAL_RCC_GPIOA_CLK_ENABLE();

// 配置PA0为上拉输入模式
GPIO_InitStruct.Pin = GPIO_PIN_0;
GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
GPIO_InitStruct.Pull = GPIO_PULLUP;      // 上拉
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

// 读取按键状态
if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_RESET) {
    // 按键按下（低电平有效）
}

2、驱动LED（推挽输出）

GPIO_InitTypeDef GPIO_InitStruct = {0};

__HAL_RCC_GPIOB_CLK_ENABLE();

GPIO_InitStruct.Pin = GPIO_PIN_1;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;    // 推挽输出
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;   // LED不需要高速
HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

// 点亮LED（假设低电平点亮）
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_1, GPIO_PIN_RESET);

3、I2C开漏输出（硬件I2C）

GPIO_InitTypeDef GPIO_InitStruct = {0};

__HAL_RCC_GPIOB_CLK_ENABLE();
__HAL_RCC_I2C1_CLK_ENABLE();

// 配置PB6为I2C1_SCL（复用开漏）
GPIO_InitStruct.Pin = GPIO_PIN_6;
GPIO_InitStruct.Mode = GPIO_MODE_AF_OD;        // 复用开漏
GPIO_InitStruct.Pull = GPIO_PULLUP;            // 使能内部上拉（可选）
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
GPIO_InitStruct.Alternate = GPIO_AF4_I2C1;     // 具体AF编号查数据手册
HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

// 配置PB7为I2C1_SDA（复用开漏）
GPIO_InitStruct.Pin = GPIO_PIN_7;
HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

4、模拟输入（ADC采样）

GPIO_InitTypeDef GPIO_InitStruct = {0};

__HAL_RCC_GPIOC_CLK_ENABLE();
__HAL_RCC_ADC1_CLK_ENABLE();

GPIO_InitStruct.Pin = GPIO_PIN_0;
GPIO_InitStruct.Mode = GPIO_MODE_ANALOG;       // 模拟输入模式
GPIO_InitStruct.Pull = GPIO_NOPULL;
HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);

// ADC配置代码省略...

四、总结

STM32的八种GPIO模式看似复杂，但只要理解了内部结构，就很容易掌握。总结为三点心法：

1. 输入看外部：外部已有确定电平用浮空，外部悬空用上下拉，模拟信号用模拟输入。

2. 输出看总线：独自驱动用推挽，总线共享用开漏。

3. 控制看归属：软件控制用普通模式，外设控制用复用模式。

在实际开发中，90%的场景只需要掌握：上拉输入、下拉输入、推挽输出、复用推挽输出这四种。剩下的模式在特定场景下（I2C、ADC、多设备总线）发挥着不可替代的作用。

希望这篇文章能帮助你彻底搞懂STM32的GPIO模式，写出更健壮、更专业的嵌入式代码。
