AI教我UE渲染-学习笔记（6）：启用深度缓冲

0. 画有遮挡关系的三角形

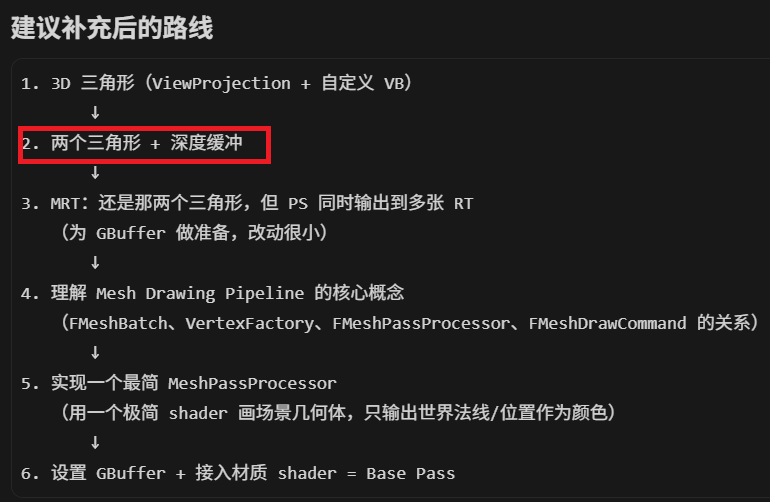

根据之前AI建议的短期内的学习路线，上一篇已经画了一个3D三角形了。下一篇就是要引入深度缓冲了，同时需要画两个有遮挡关系的三角形来验证深度缓冲是有效的。

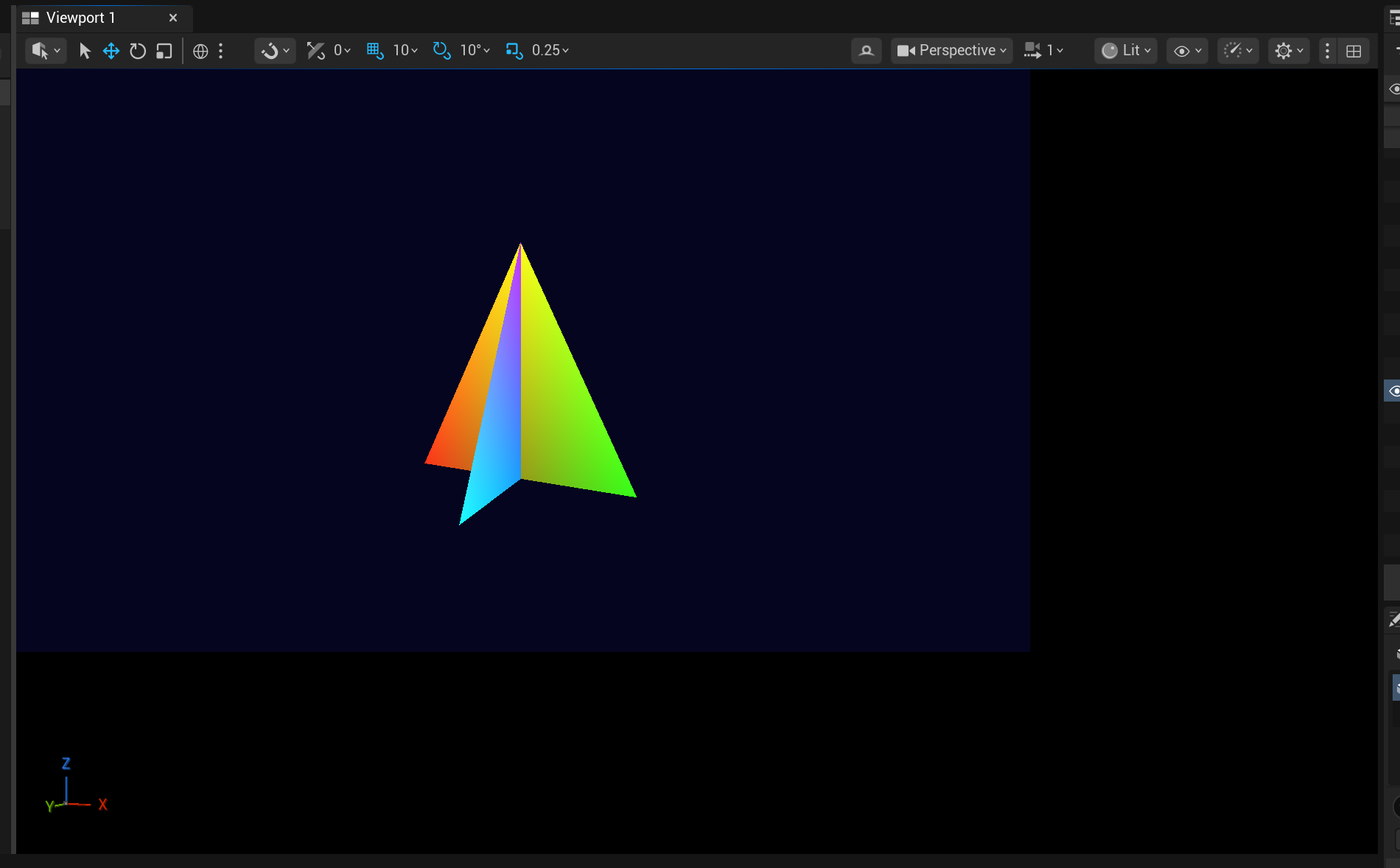

和AI说过后，Claude Opus 4.6 再次一遍就完成了代码的编写，效果没问题：

下面根据代码的修改来问AI一些问题。

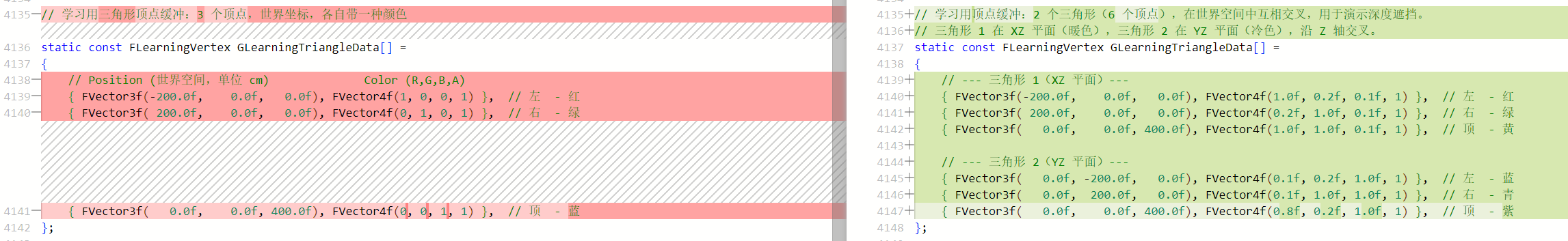

1. 顶点数据变为两个三角形

首先是顶点数据变成了两个有遮挡关系的三角形，没啥好问的。

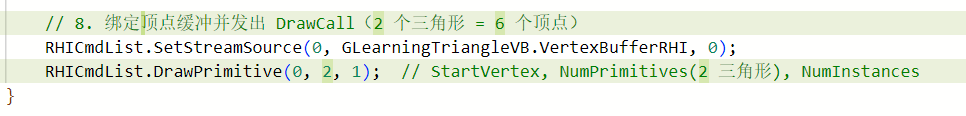

只需要注意之后Draw的时候是画俩三角形即可：

2. 创建深度纹理

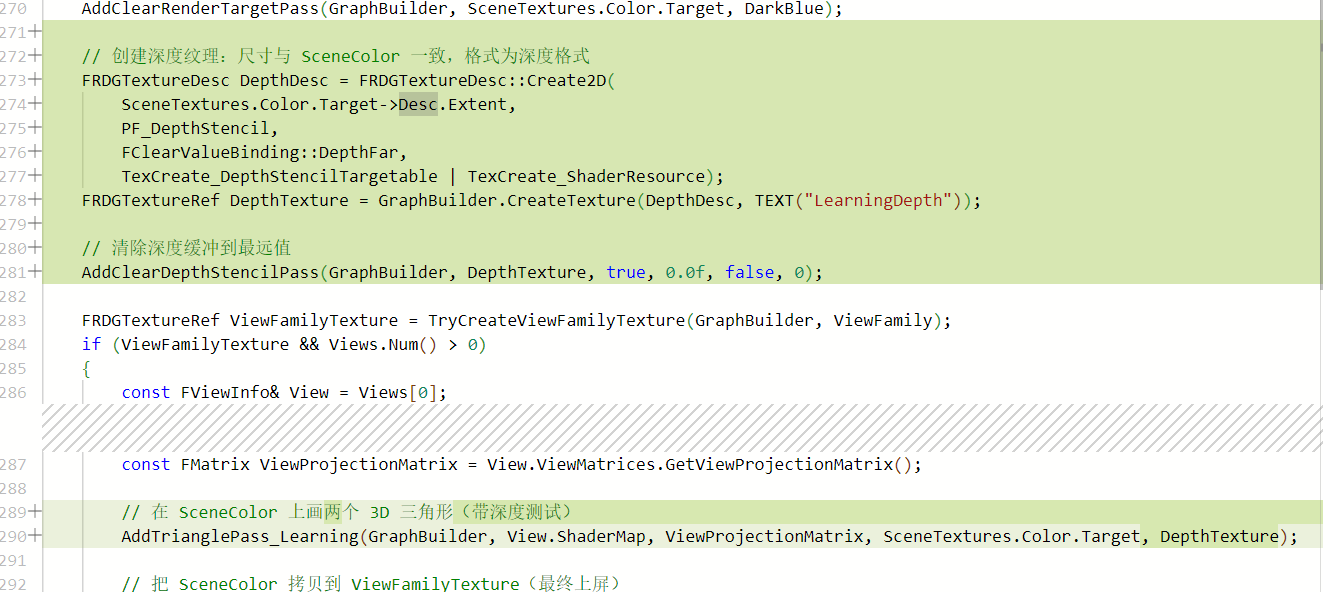

渲染的时候，在Render_Learning函数中首先创建了一张深度纹理。然后Clear掉：

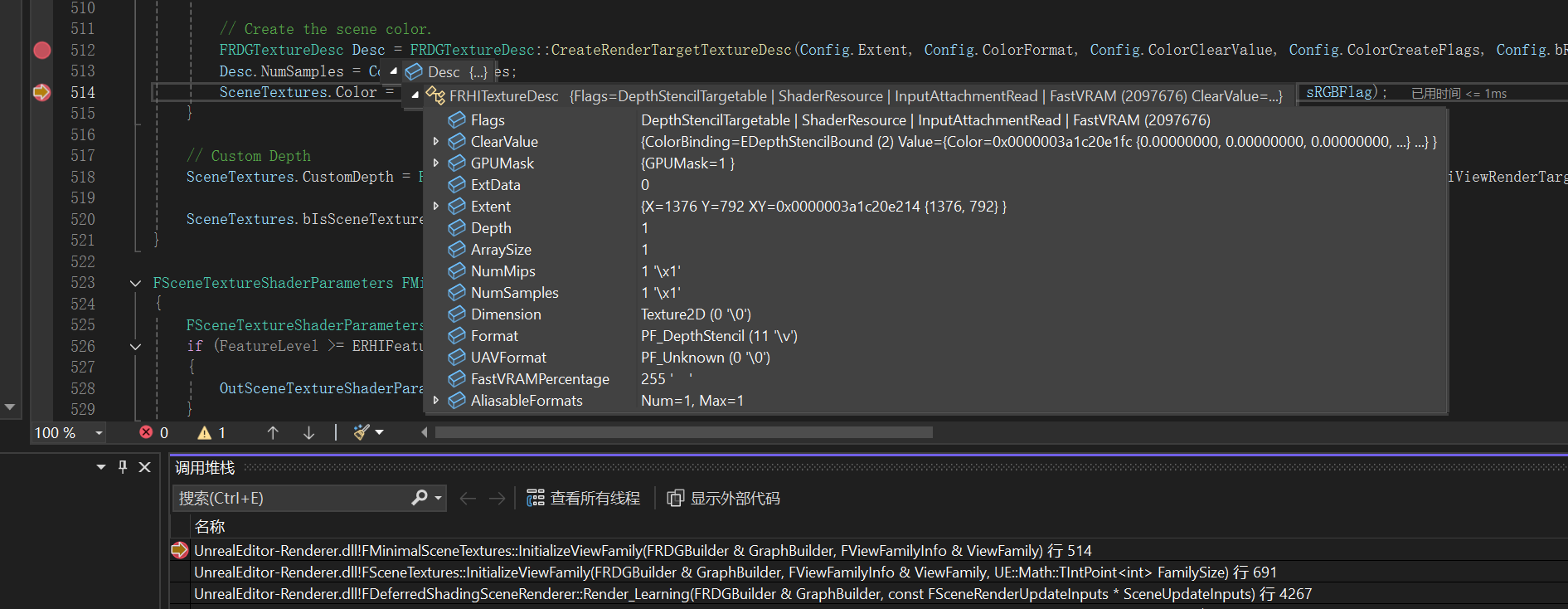

其实我注意到在SceneTextures应该已经有深度纹理了，于是问AI它为什么要再创建一次，它的回答：（仅供参考）

SceneTextures 里确实有 Depth：

FRDGTextureMSAA Depth{};

和 Color 一样是 FRDGTextureMSAA（你屏蔽了 MSAA 后 Target == Resolve，等于一张普通纹理）。
我没用它，是因为 SceneTextures.Depth 需要在 InitializeViewFamily 之后额外调用特定的 setup 流程才会被真正创建和分配 。在你当前的 Render_Learning 里，只做了 InitializeViewFamily + 取 SceneTextures.Color，如果直接用 SceneTextures.Depth.Target 很可能是 nullptr（未被创建），因为深度纹理的创建取决于 SetupMode 里是否包含了 SceneDepth 等标志。

不过，如果你希望和原版更一致地使用 SceneTextures.Depth，也是可以的------需要在 Render_Learning 里确保 SceneTextures 的 depth 被正确初始化。我选择自己 CreateTexture 是为了最小化依赖 ：不需要了解 SceneTextures 的深度初始化流程，只要知道"创建一张深度纹理、清除、绑到 pass"就能学到深度缓冲的概念。

等你后续学习阶段需要用到 SceneTextures.Depth（比如实际的 base pass），再切换过去会更自然。

看起来是这样更有利于学习，那我就想正好学习下这里创建纹理的接口了。

总的来说，就是FRDGTextureDesc用来描述纹理，接下来用 GraphBuilder.CreateTexture 实际创建。SceneColor的Color也是如此，只是描述参数不一样：

让AI为我介绍下并对比下：（仅供参考）

成员	类型	基础含义	SceneColor 的值	你的 Depth 的值
Dimension	ETextureDimension	纹理维度（2D / 3D / Cube 等）	Texture2D	Texture2D
Extent	FIntPoint	纹理宽高（像素）	Config.Extent（视口分辨率，如 1920×1080）	SceneTextures.Color.Target->Desc.Extent（和 Color 相同）
Format	EPixelFormat	像素格式	Config.ColorFormat（通常 PF_FloatRGBA，每像素 4 个 16 位浮点通道）	PF_DepthStencil（深度 24 位 + 模板 8 位，或平台等价格式）
ClearValue	FClearValueBinding	GPU 快速清除时的默认值	Config.ColorClearValue（通常是黑色透明）	FClearValueBinding::DepthFar（深度最远值，Reversed-Z 下为 0）
Flags	ETextureCreateFlags	纹理用途标志	包含 TexCreate_RenderTargetable（可作为颜色 RT）	TexCreate_DepthStencilTargetable（可作为深度 RT）`
NumSamples	uint8	MSAA 采样数，1 = 无 MSAA	Config.NumSamples（你强制设为 1）	1（默认值，未指定）
NumMips	uint8	Mip 链层数	1（默认值）	1（默认值）
Depth	uint16	3D 纹理的深度，2D 时固定为 1	1	1
ArraySize	uint16	纹理数组的层数，非数组时为 1	1	1

3. 把深度纹理绑定RT

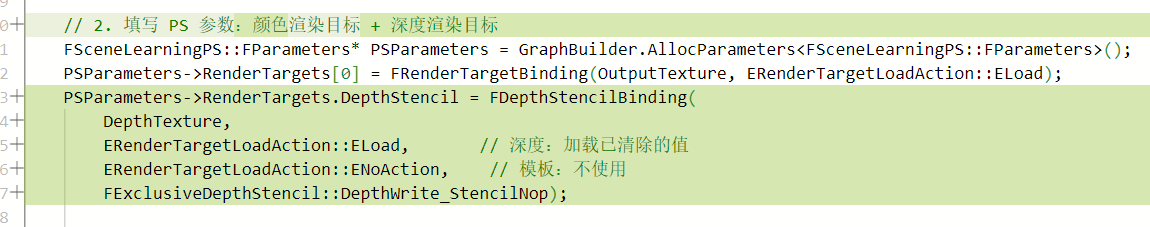

这段代码是把深度纹理绑定为当前 pass 的深度渲染目标 ，和颜色 RT 的绑定（RenderTargets[0] = FRenderTargetBinding(...)）是对应关系。逐参数看让AI解释下参数：

参数	值	含义
DepthTexture	你创建的那张 PF_DepthStencil 纹理	绑哪张纹理作为深度目标
DepthLoadAction	ERenderTargetLoadAction::ELoad	pass 开始时加载这张纹理里已有的深度值（你之前清除到了最远值，所以加载的就是"全部最远"）
StencilLoadAction	ERenderTargetLoadAction::ENoAction	模板通道不关心，不加载也不清除
DepthStencilAccess	FExclusiveDepthStencil::DepthWrite_StencilNop	这个 pass 对深度是可写 的，对模板不操作

这里我多嘴问了下，为啥 "深度（Depth）" 和 "模板（Stencil）" 总是一起出现？

AI的回答：（仅供参考）

因为GPU 硬件上，深度和模板就是存在同一张纹理里的 。

典型的深度/模板格式（比如你用的 PF_DepthStencil）在显存里的布局是：每个像素 32 位，其中 24 位存深度，8 位存模板 。它们共享一块显存、共享一个 DSV（Depth Stencil View），是硬件层面的绑定关系。

所以在 API 层面（D3D、Vulkan 等），绑定深度目标时必然同时绑上了模板------因为它们物理上就是同一张纹理的不同通道。UE 的 FDepthStencilBinding 需要你分别指定两者的 LoadAction 和访问权限，就是因为虽然共享一张纹理，但逻辑上是两个独立功能，你可能只用深度不用模板（你当前的情况），也可能两个都用。

4. PSO：启用深度写入和深度测试

PSO的DepthStencilState发生如下变化：

让AI解释一下：（仅供参考）

第一个参数 true：bEnableDepthWrite

控制是否往深度缓冲写入新的深度值。

值	效果
true	像素通过深度测试后，把它的深度值写进深度缓冲，后续像素会和这个新值比较
false	只做深度测试（比较），但不更新深度缓冲

你之前画全屏四边形时用的是 false------因为不需要深度，只是拷贝纹理。现在画 3D 三角形需要 true，这样先画的三角形会把深度写进去，后画的三角形再和它比较，才能实现遮挡。

第二个参数 CF_DepthNearOrEqual：深度测试的比较函数

决定**"新像素的深度值和深度缓冲里已有的值怎么比，才算通过测试"**。

UE 使用 Reversed-Z （近处 z=1，远处 z=0），所以"离相机更近"意味着"z 值更大"。CF_DepthNearOrEqual 会自动适配这个约定：

比较函数	含义	通过条件（Reversed-Z 下实际操作）
CF_DepthNearOrEqual	比已有的更近或等距才通过	新z >= 旧z
CF_DepthNear	比已有的严格更近才通过	新z > 旧z
CF_DepthFartherOrEqual	比已有的更远或等距才通过	新z <= 旧z
CF_DepthFarther	比已有的严格更远才通过	新z < 旧z
CF_Always	永远通过，不做比较	无条件通过
CF_Never	永远不通过	无条件拒绝

你用 CF_DepthNearOrEqual 就是标准的"近处覆盖远处"------这是绝大多数 3D 渲染的默认选择，原版 base pass 用的也是这个。

和之前的对比

	旧（全屏四边形）	新（3D 三角形）
写深度	false	true
比较函数	CF_Always（不做测试）	CF_DepthNearOrEqual（近处通过）

5. 让AI解释下GPU相关的行为

问AI:：

目前我已经看完了新加的所有的C++代码了，其实只是增加了深度缓冲纹理并且在PSO上指定了。

那实际的深度比较逻辑，应该是GPU去做的吧。请帮我详细解释下这里GPU的行为，如果能结合目前的代码改动那最好了。

AI回答：（仅供参考）

是的：深度比较和（在你配置下）深度写入，都是 GPU 固定功能管线里做的，不是你在 C++ 里手写循环。你这边做的是：准备好深度纹理、告诉 RDG「这个 pass 要绑深度」、在 PSO 里打开「测深度 + 写深度」。下面按数据流把 GPU 在干什么说清楚，并和你现在的代码对上。

---

1) 深度值从哪来（和你 shader 的关系）

顶点着色器里：

OutPosition = mul(float4(InPosition, 1.0f), ViewProjectionMatrix);

输出的是 裁剪空间 的 float4(x, y, z, w)（SV_POSITION）。

之后 GPU 自动做：

1. 透视除法：得到 NDC 里的 ((x', y', z'))（以及用于插值的 (w) 等）。
2. 视口变换 ：把 NDC 映射到当前 SetViewport 里的像素坐标。

用于深度测试的"片元深度" 来自这一步之后管线里的深度值（在 UE 的 Reversed-Z 投影下，通常离相机越近，这个值越大 ）。你没有在 PS 里改深度，所以用的就是光栅化阶段插值后的这个深度。

也就是说：深度比较用的数，间接来自你的 ViewProjectionMatrix × 世界坐标，但比较本身不在 shader 里写逻辑。

---

2) 你 C++ 里做的事，在 GPU 上对应什么

（1）FDepthStencilBinding + DepthWrite_StencilNop

含义是：这个 pass 把 DepthTexture 绑成当前渲染目标的深度/模板表面 ，并且声明「要写深度、不动模板」。

GPU 侧会：在光栅化/输出合并阶段，读写这张纹理里每个像素对应的深度存储。

（2）DepthLoadAction::ELoad

Pass 开始时，深度缓冲里已经是你在 AddClearDepthStencilPass 里清成的「最远」值。

GPU 不会 在深度测试前把整张图清成别的值（除非你用的是 Clear）；每个像素会和「当前缓冲里已有的深度」比较。

（3）TStaticDepthStencilState<true, CF_DepthNearOrEqual>

这是 深度测试 + 深度写入 的总开关：

• true ：深度测试通过 的片元，把新深度写回深度缓冲。
• CF_DepthNearOrEqual ：在 UE 的 Reversed-Z 下，等价于「新片元不比已有深度更远」才通过（更近或相等都可以通过）。

若未通过 ：该片元被丢弃，通常不会执行 PS（也不会写颜色、不写深度）。

---

3) 对你这次 DrawPrimitive(0, 2, 1) 的具体行为

一次 draw 会画 两个三角形、共 6 个顶点（两个在空间里交叉）。

对每一个 最终被光栅化覆盖到的子像素/片元（可理解成「一个像素里可能被三角形盖住的一个采样点」），GPU 大致做：

1. 用插值得到该片元的 深度 (znewz_{new}znew)。
2. 读当前绑定的深度纹理在该像素处的 (zoldz_{old}zold)（最初是清除后的最远值）。
3. 用 PSO 里的比较函数判断：在 Reversed-Z + CF_DepthNearOrEqual 下，相当于「(znewz_{new}znew) 是否 ≥ (zoldz_{old}zold)」（语义是「更近或一样近」）。
4. 若失败：丢弃，不写颜色、不写深度。
5. 若成功 ：执行 PS（你的 MainPS 只输出颜色），然后把 颜色 写到 RenderTargets[0]，把 (z_{new}) 写到深度缓冲（因为开启了深度写入）。

绘制顺序 ：两个三角形在同一个 draw 里按顶点顺序光栅化，本质上是按图元顺序处理。交叉区域里，后光栅化、且深度更近的那一侧会覆盖先画的那一侧的颜色和深度------这就是你在画面上看到的遮挡。

---

4) 和「只有颜色 RT、CF_Always」时对比

项目	之前（无深度）	现在
深度纹理	未绑定	绑定 DepthTexture
深度测试	CF_Always（永远过）	CF_DepthNearOrEqual
深度写入	关	开
交叉三角形	后画的像素会直接盖颜色（画家算法式）	由深度决定谁可见，更符合 3D 遮挡

---

5) 一句话总结

CPU/RDG/PSO 只负责「绑哪张深度图、清成什么初值、用什么比较、过不过就写不写」；每个片元拿自己的插值深度和缓冲里已有的深度比一比，是 GPU 固定管线在光栅化之后、像素着色器前后（实现因硬件略异，但语义如此）自动完成的。 你的 SceneLearning.usf 只负责给出裁剪空间位置（从而间接决定深度），没有写 SV_Depth 之类的覆盖，所以全程用的就是这套默认深度管线。
