AI教我UE渲染-学习笔记（8）：StaticMesh渲染数据初步学习

0. 写一段代码用到基础的Mesh数据

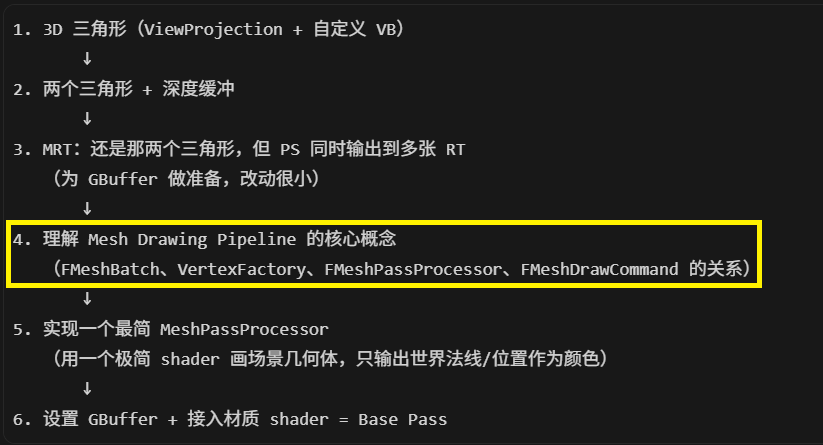

按照之前AI给的学习路线，现在该引入mesh的绘制了。原本它的建议是花一章专门去学习相关的概念

但是我让他讲解完概念后，依旧很抽象。所以为了加深理解，我还是让他写出可运行的代码来验证相关的概念。

与AI进行了一番讨论后，最终让他这样写代码：

请你实现吧。

在Render_Learning画当前的场景中的mesh，，但是只用他们的顶点数据，不用原始的材质，用一个我新写的只输出法线方向颜色的shader。

只限定于StaticMesh。

如果多个StaticMesh比较麻烦的话，可以只画一个。

如果多个Section比较麻烦的话，可以只画Section0

如果多个LOD比较麻烦的话，可以只画LOD0

以及其他会增加不必要的复杂度的逻辑，我现在只想验证最基础的Mesh绘制流程。

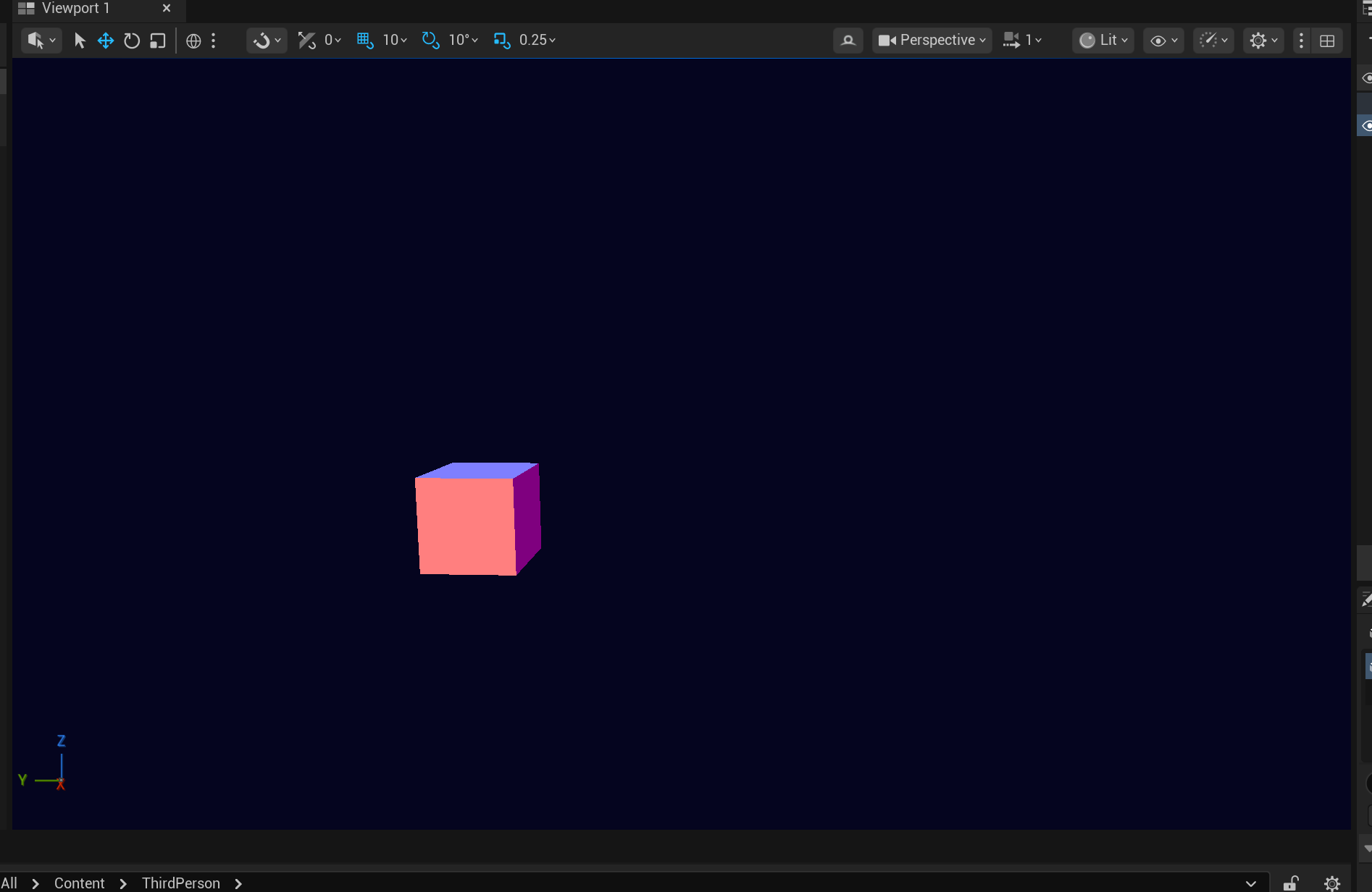

Opus4.6 经过一些时间后，给出了代码。验证没问题：

下面以代码改动入手，来学习相关概念。

1. FPrimitiveSceneProxy介绍

问AI：

很好，代码跑通了，下面从代码入手学习相关知识吧。首先是FPrimitiveSceneProxy这是什么概念？请简单介绍它的定位，职责，数据结构，实体等基础信息。

下面结合引擎里的类注释和结构，把 FPrimitiveSceneProxy 说清楚。

---

定位

FPrimitiveSceneProxy 是 渲染线程一侧 对 UPrimitiveComponent（游戏线程组件） 的镜像/代理：把"要用来画的东西"从组件里拷出来（或持有指向 RHI 资源的指针），让渲染代码 不必在渲染线程上解引用 UObject。

引擎在头文件里写得很直白：

/**
 * Encapsulates the data which is mirrored to render a UPrimitiveComponent parallel to the game thread.
 * This is intended to be subclassed to support different primitive types.
 */

也就是说：游戏线程改组件 → 通过注册/更新把变化同步到场景；渲染只认 Proxy 上的数据。

---

职责（做什么）

子类通过虚函数参与整条渲染管线，典型包括：

方向	代表接口
可见性与通道	GetViewRelevance、GetLightRelevance、IsShown 等
几何提交	DrawStaticElements（创建时一次）、GetDynamicMeshElements（每帧/每视图收集 FMeshBatch）
资源生命周期	CreateRenderThreadResources / DestroyRenderThreadResources
变换与包围体	基类里已有 LocalToWorld、Bounds 等，变换更新可走 OnTransformChanged
光线追踪等扩展	GetDynamicRayTracingInstances、HasRayTracingRepresentation 等（#if RHI_RAYTRACING）

GetDynamicMeshElements 的注释也强调了：渲染线程不能碰 UObject，需要的状态必须在 Proxy 上有一份。

---

数据结构（本体里有什么）

Proxy 很大，可以理解成几层：

1. 身份与归属 ：FPrimitiveComponentId、FSceneInterface* Scene、指回 FPrimitiveSceneInfo* PrimitiveSceneInfo （场景里真正挂接、索引、八叉树等用的是 SceneInfo，Proxy 是 SceneInfo 里"可渲染的那一面"）。
2. 几何与变换 ：LocalToWorld、Bounds / LocalBounds、ActorPosition 等。
3. 着色与管线状态 ：大量 uint8 位域（静态/可移动、阴影、Nanite、皮肤、Spline......）、FPrimitiveUniformShaderParameters 的 UniformBuffer 、CombinedMaterialRelevance 等。
4. 调试 ：ComponentForDebuggingOnly ------ 仅调试 ，注释写明 渲染线程不应解引用。

	/** Pointer back to the PrimitiveSceneInfo that owns this Proxy. */
	FPrimitiveSceneInfo* PrimitiveSceneInfo;
...
	 * This should not be dereferenced on the rendering thread.  The game thread can be modifying UObject members at any time.
	 * Use PrimitiveComponentId instead when a component identifier is needed.
	 */
	const UPrimitiveComponent* ComponentForDebuggingOnly;

---

"实体"关系（和场景里谁一对）

• FScene （实现里）用 TArray<FPrimitiveSceneInfo*> Primitives 管理所有图元；遍历场景时你拿到的往往是 FPrimitiveSceneInfo* ，再通过 SceneInfo->Proxy （或等价访问）得到 FPrimitiveSceneProxy*。
• FPrimitiveSceneProxy ：描述怎么画、画什么（类型相关，多态）。
• FPrimitiveSceneInfo ：描述在场景图里的条目（索引、更新脏标记、与其它系统交互等）。

所以：组件 →（注册）→ SceneInfo + Proxy；渲染器主要和 Proxy/SceneInfo 打交道。

---

常见子类

按图元类型派生不同 Proxy，例如 FStaticMeshSceneProxy （静态网格）、骨骼网格、样条网格、粒子等------各自实现 DrawStaticElements / GetDynamicMeshElements 等，把 FMeshBatch 填给渲染器。

---

一句话 ：FPrimitiveSceneProxy 是 UPrimitiveComponent 在渲染线程上的安全替身 + 多态渲染入口 ；场景里和 FPrimitiveSceneInfo 、FScene::Primitives 一起构成"场景图元"的完整实体。你写的 IsStaticMeshProxy() / 从 Proxy 取 RenderData，正是在这个抽象上针对 StaticMesh 这一种 Proxy 子类 做识别和数据读取。

2. FPrimitiveSceneProxy 的 bIsStaticMesh

因为当前只考虑了普通StaticMesh，即bIsStaticMesh成员是True的FPrimitiveSceneProxy。而这个成员外部访问不了，所以AI增加了一个用于访问的接口：

我也顺便问了下bIsStaticMesh是怎么设置的，以及我发现当StaticMesh启用了Nanite时这个值也是false，我希望确认下：

AI回答：（仅供参考）

你的推断对 ：启用 Nanite 且走 Nanite 专用 Proxy 时，bIsStaticMesh 不会 被置为 true。

---

bIsStaticMesh 是怎么来的？

它不是 运行时根据"是否启用 Nanite"算出来的，而是 只有 在 FStaticMeshSceneProxy 的构造函数里无条件 写成 true：

	bIsStaticMesh = true;

基类里默认是 false（在 FPrimitiveSceneProxy 构造函数初始化列表里）：

,	bIsStaticMesh(false)
,	bIsNaniteMesh(false)

所以：只有实际类型是 FStaticMeshSceneProxy（并执行了这段构造）时，IsStaticMeshProxy() 才会为真。

---

和 Nanite 的关系：先选 Proxy 类型，再设标志位

UStaticMeshComponent 创建 Proxy 时，FStaticMeshComponentHelper::CreateSceneProxy 会判断是否用 Nanite：

	const bool bUseNanite = Component.ShouldCreateNaniteProxy(&NaniteMaterials);

	if (bUseNanite)
	{
		// Nanite is fully supported
		return Component.CreateStaticMeshSceneProxy(NaniteMaterials, true);
	}

CreateStaticMeshSceneProxy 里：

• bCreateNanite == true → new Nanite::FSceneProxy(...)（不是 FStaticMeshSceneProxy）
• bCreateNanite == false → new FStaticMeshSceneProxy(...)

FPrimitiveSceneProxy* UStaticMeshComponent::CreateStaticMeshSceneProxy(Nanite::FMaterialAudit& NaniteMaterials, bool bCreateNanite)
{
	// Default implementation: Nanite::FSceneProxy or FStaticMeshSceneProxy

	LLM_SCOPE(ELLMTag::StaticMesh);

	if (bCreateNanite)
	{
		return ::new Nanite::FSceneProxy(NaniteMaterials, this);
	}

	auto* Proxy = ::new FStaticMeshSceneProxy(this, false);

Nanite::FSceneProxy 的基类是 Nanite::FSceneProxyBase → FPrimitiveSceneProxy ，不继承 FStaticMeshSceneProxy，因此不会 执行 bIsStaticMesh = true 那段逻辑。

Nanite 路径在 FSceneProxyBase 里只把 bIsNaniteMesh = true：

	FSceneProxyBase(const FPrimitiveSceneProxyDesc& Desc)
	: FPrimitiveSceneProxy(Desc)
	{
		bIsNaniteMesh  = true;

---

小结

情况	Proxy 类型	bIsStaticMesh	bIsNaniteMesh
正常 Nanite 渲染	Nanite::FSceneProxy	false（默认）	true
传统静态网格 / Nanite 回退到普通 SM Proxy	FStaticMeshSceneProxy	true	false

因此：若你的学习代码用 IsStaticMeshProxy() 过滤，启用 Nanite 且成功创建 Nanite::FSceneProxy 的物体不会被选中 ；若要包含 Nanite 网格，需要同时判断 IsNaniteMesh() （或 dynamic_cast / 类型分支等你项目里约定的写法）。

3. FStaticMeshSceneProxy 的 RenderData

AI还在FStaticMeshSceneProxy中增加了一个访问RenderData的接口：

于是我问AI：

我注意到你在FStaticMeshSceneProxy中增加了一个访问RenderData的接口。

我想问下RenderData是什么概念，你为啥要访问他。

另外在原始的流程中，这个RenderData是如何被访问的？

此外还补充了下问题：

有几个问题：

1)不是说渲染相关的数据应该在SceneProxy吗，为啥UStaticMesh上会有

2. RenderData是拷贝过来的吗？还是只是拿到了指针，如果是拷贝过来的话岂不是有重复数据？

3)你为啥不直接用UStaticMesh的GetRenderData接口，还特地要在SceneProxy中加接口。

AI的回答：（仅供参考）

下面分三部分说明：RenderData 是什么 、学习代码为何要拿到它 、引擎里原本怎么用它。

---

RenderData 是什么？

FStaticMeshRenderData 在引擎里的定义写得很直白："渲染静态网格所需的全部数据"：

/**
 * FStaticMeshRenderData - All data needed to render a static mesh.
 */
class FStaticMeshRenderData

它挂在资源 UStaticMesh 上，由 UStaticMesh::RenderData（TUniquePtr<FStaticMeshRenderData>）持有；里面典型包括：

• LODResources ：每个 LOD 的顶点缓冲、索引缓冲、Section 等（FStaticMeshLODResources）
• LODVertexFactories：与各 LOD 对应的顶点工厂（材质/着色路径用）
• ScreenSize：LOD 切换距离
• NaniteResourcesPtr 、RayTracingProxy 等扩展表示

也就是说：静态网格在 GPU/渲染侧的几何与管线相关数据，都集中在这份 FStaticMeshRenderData 里，而不是散落在组件上每次去 UObject 上现查。

---

为啥要给 FStaticMeshSceneProxy 加 GetRenderData()？

FStaticMeshSceneProxy 在构造时就已经把 UStaticMesh::GetRenderData() 拷进成员 RenderData：

FStaticMeshSceneProxy::FStaticMeshSceneProxy(const FStaticMeshSceneProxyDesc& InProxyDesc, bool bForceLODsShareStaticLighting)
	: FPrimitiveSceneProxy(InProxyDesc, InProxyDesc.GetStaticMesh()->GetFName())
	, RenderData(InProxyDesc.GetStaticMesh()->GetRenderData())

你在 DeferredShadingRenderer 的学习 Pass 里需要：

• 指定 LOD / Section 的 VertexBuffers 、IndexBuffer 等，去绑 RHI、发 DrawIndexed；
• 这些数据都在 RenderData->LODResources[LOD].... 下面。

若 RenderData 在 FStaticMeshSceneProxy 里是 protected 成员、又没有公开 getter ，渲染器里就只能写 friend 、强转或重复从 UStaticMesh 取------都不合适。加一个 const FStaticMeshRenderData* GetRenderData() const ，等于承认：外部合法用法就是读这份与 Proxy 生命周期一致的渲染数据指针（和 Proxy 内部用法一致，只是从 private 变成可控的只读出口）。

---

原始流程里 RenderData 是怎么被访问的？

主路径全是 FStaticMeshSceneProxy 自己的实现内部 用成员 RenderData，不经过你新加的接口。例如：

1. 构造 ：校验 RenderData、按 LOD 建 LODs、距离场、RayTracing 等（前面 grep 里从 259 行起一整段）。
2. 填 FMeshBatch ：GetMeshElement / GetShadowMeshElement / SetMeshElementGeometrySource 等会从
   RenderData->LODResources[LODIndex]、RenderData->LODVertexFactories[LODIndex] 取 section、索引缓冲、顶点工厂（例如 678--679、743--744 行附近）。
3. 资源创建/销毁 ：CreateRenderThreadResources / DestroyRenderThreadResources 里对 RenderData->LODVertexFactories 等注册 SpeedTree 风、RayTracing 句柄等。

也就是说：标准渲染管线从不"从场景里随便拿个 Proxy 再 GetRenderData"，而是：

• 要么 Proxy 内部 一直用已缓存的 RenderData；
• 要么 其它引擎代码 通过 UStaticMesh::GetRenderData() （编辑器、流送、DDCI 等）在游戏线程或工具路径上访问资源对象上的数据。

你的学习代码属于 在自定义渲染路径里复用同一份几何 ，所以需要和 Proxy 内部一样看到 FStaticMeshLODResources ，因此才会用到指向 FStaticMeshRenderData 的指针。

---

小结

概念	说明
RenderData	UStaticMesh 上的 FStaticMeshRenderData：LOD 几何、顶点工厂、Nanite/RT 等"可渲染数据"的聚合。
为何从 Proxy 取	Proxy 构造时已持有与网格一致的指针；自定义 Pass 要绑 VB/IB，需要访问 LODResources。
原流程	FStaticMeshSceneProxy 内部 大量使用 RenderData 构建 FMeshBatch；一般不从外部遍历 Proxy 去取，除非像你这样的自定义渲染/调试代码。

---

1) 不是说渲染相关数据在 SceneProxy 吗，为什么 UStaticMesh 上还有？

这里要区分 两类"渲染相关"：

类型	典型放在哪	含义
资源级、可共享、大体量（顶点/索引、LOD 烘焙、Nanite 流送块等）	UStaticMesh → FStaticMeshRenderData	一份网格资产，被很多 Actor/组件实例引用，只存一份，流送、Cook、多实例共享都自然。
实例级、每组件一份（世界变换、可见性、材质覆盖、本帧 LOD 选择、PrimitiveUniform 等）	FPrimitiveSceneProxy / FStaticMeshSceneProxy	每个 UStaticMeshComponent 一个 Proxy，镜像游戏线程状态，渲染线程安全读。

引擎注释里说的 Proxy 上"镜像"的，主要是 组件上的可变/实例属性 ，避免渲染线程去碰 UObject。静态网格本身的几何大块数据 从设计上是 资产管线烘焙进 FStaticMeshRenderData，和"Proxy 代表组件实例"是分工，不是矛盾。

---

2) RenderData 是拷贝还是指针？会不会重复一份数据？

在 FStaticMeshSceneProxy 构造里的是：

	, RenderData(InProxyDesc.GetStaticMesh()->GetRenderData())

RenderData 成员类型是 const FStaticMeshRenderData* （指向 UStaticMesh 里那份 TUniquePtr<FStaticMeshRenderData> 所拥有的对象）。也就是说：

• 拷贝的是指针 ，不是整份 FStaticMeshRenderData 深拷贝。
• 顶点/索引等大数据只有一份 ，由 StaticMesh 资产持有；多个组件实例的多个 FStaticMeshSceneProxy 可以 共享指向同一份 FStaticMeshRenderData。

不会因为每个 Proxy 就多复制一整套网格数据。

---

3) 为什么不直接用 UStaticMesh::GetRenderData()，还要在 SceneProxy 上加接口？

核心原因：渲染路径里不应依赖在渲染线程上读 UStaticMesh（或任意 UObject）。

• FPrimitiveSceneProxy 的注释写得很清楚：渲染线程 不应解引用 组件上的 UObject；游戏线程可能随时改对象。
• GetRenderData() 若在渲染代码里写成 Component->GetStaticMesh()->GetRenderData()，就等于在渲染侧又通过 UObject 链条 去拿数据，线程安全与生命周期都更难保证（何时 StaticMesh 仍有效、是否与 Scene 注册一致等）。
• Proxy 在注册时已经 RenderData = Mesh->GetRenderData() ，把 "这份实例当前关联的资产渲染数据" 固化成 仅数据指针 ，后续渲染代码只认 Proxy + FStaticMeshRenderData ，符合 "渲染线程只碰 Proxy 已缓存的、非 UObject 的数据" 的习惯用法。

所以在 Renderer 里 加 FStaticMeshSceneProxy::GetRenderData()，是 从已知的 Proxy 取已缓存指针 ，而不是在 DeferredShadingRenderer 里再去找 UStaticMeshComponent / UStaticMesh。

补充 ：若代码明确跑在 游戏线程 、且持有合法的 UStaticMesh*，用 UStaticMesh::GetRenderData() 是正常用法（工具、Cook、编辑器）。自定义渲染 Pass 若在渲染线程执行，则更应避免从 UObject 取，优先走 Proxy 上已存的指针。

---

一句话 ：资产几何在 UStaticMesh/FStaticMeshRenderData （共享一份）；实例状态在 Proxy ；Proxy 里对 RenderData 只是 指针引用 ，并在渲染侧 避免再碰 UObject。

4. 着色器修改

usf中的修改，增加新的顶点着色器和像素着色器：

// ========== 场景 StaticMesh 用的 VS/PS ==========

float4x4 LocalToWorldMatrix;

void SceneMeshVS(
	in float3 InPosition : ATTRIBUTE0,
	in float4 InTangentZ : ATTRIBUTE1,
	out float3 OutWorldNormal : TEXCOORD0,
	out float4 OutPosition : SV_POSITION)
{
	// 局部空间 → 世界空间 → 裁剪空间
	float4 WorldPos = mul(float4(InPosition, 1.0f), LocalToWorldMatrix);
	OutPosition = mul(WorldPos, ViewProjectionMatrix);

	// 法线变换：用 LocalToWorld 的上 3x3（适用于均匀缩放的刚体变换）
	float3 WorldNormal = mul(InTangentZ.xyz, (float3x3)LocalToWorldMatrix);
	OutWorldNormal = normalize(WorldNormal);
}

void SceneMeshPS(
	in float3 InWorldNormal : TEXCOORD0,
	out float4 OutColor : SV_Target0)
{
	// 世界法线 [-1,1] → [0,1]，直接作为颜色输出
	OutColor = float4(normalize(InWorldNormal) * 0.5f + 0.5f, 1.0f);
}

和之前类似，只是增加了LocalToWorldMatrix这样一个从局部空间变换到世界空间的矩阵计算。

C++中也对应定义了新的着色器：

class FSceneMeshLearningVS : public FGlobalShader
{
	DECLARE_GLOBAL_SHADER(FSceneMeshLearningVS);
	SHADER_USE_PARAMETER_STRUCT(FSceneMeshLearningVS, FGlobalShader);
	BEGIN_SHADER_PARAMETER_STRUCT(FParameters, )
		SHADER_PARAMETER(FMatrix44f, ViewProjectionMatrix)
		SHADER_PARAMETER(FMatrix44f, LocalToWorldMatrix)
	END_SHADER_PARAMETER_STRUCT()
};
IMPLEMENT_GLOBAL_SHADER(FSceneMeshLearningVS, "/Engine/Private/Tools/SceneLearning.usf", "SceneMeshVS", SF_Vertex);

class FSceneMeshLearningPS : public FGlobalShader
{
	DECLARE_GLOBAL_SHADER(FSceneMeshLearningPS);
	SHADER_USE_PARAMETER_STRUCT(FSceneMeshLearningPS, FGlobalShader);
	BEGIN_SHADER_PARAMETER_STRUCT(FParameters, )
		RENDER_TARGET_BINDING_SLOTS()
	END_SHADER_PARAMETER_STRUCT()
};
IMPLEMENT_GLOBAL_SHADER(FSceneMeshLearningPS, "/Engine/Private/Tools/SceneLearning.usf", "SceneMeshPS", SF_Pixel);

5. 构建绘制mesh的数据（FSceneMeshDrawInfo）

接着，AI定义了一个结构用于存储绘制每个mesh时的数据：

（需要注意，这个数据是AI写代码自己新定义的数据，不是原生UE的，所以不用太关注，可以把它当成一个临时存储当前所需数据的结构）

struct FSceneMeshDrawInfo
{
	FMatrix LocalToWorld;
	FBufferRHIRef PositionVB;
	FBufferRHIRef TangentsVB;
	FBufferRHIRef IndexBuffer;
	uint32 PositionStride;
	uint32 TangentStride;
	uint32 TangentZOffset;
	EVertexElementType TangentElementType;
	uint32 FirstIndex;
	uint32 NumTriangles;
	uint32 MinVertexIndex;
	uint32 MaxVertexIndex;
};

这个数据是在 Render_Learning 函数中构建的：

		TArray<FSceneMeshDrawInfo> MeshDrawInfos;
		for (int32 i = 0; i < Scene->Primitives.Num(); i++)
		{
			FPrimitiveSceneInfo* PrimInfo = Scene->Primitives[i];
			if (!PrimInfo || !PrimInfo->Proxy || !PrimInfo->Proxy->IsStaticMeshProxy())
			{
				continue;
			}

			FStaticMeshSceneProxy* SMProxy = static_cast<FStaticMeshSceneProxy*>(PrimInfo->Proxy);
			const FStaticMeshRenderData* RenderData = SMProxy->GetRenderData();
			if (!RenderData || RenderData->LODResources.Num() == 0)
			{
				continue;
			}

			const FStaticMeshLODResources& LOD = RenderData->LODResources[0];
			if (LOD.Sections.Num() == 0)
			{
				continue;
			}

			const FPositionVertexBuffer& PosVB = LOD.VertexBuffers.PositionVertexBuffer;
			const FStaticMeshVertexBuffer& SMVertBuf = LOD.VertexBuffers.StaticMeshVertexBuffer;

			if (!IsValidRef(PosVB.VertexBufferRHI) ||
				!IsValidRef(SMVertBuf.TangentsVertexBuffer.VertexBufferRHI) ||
				!IsValidRef(LOD.IndexBuffer.IndexBufferRHI))
			{
				continue;
			}

			const FStaticMeshSection& Section = LOD.Sections[0];

			FSceneMeshDrawInfo DrawInfo;
			DrawInfo.LocalToWorld = SMProxy->GetLocalToWorld();
			DrawInfo.PositionVB = PosVB.VertexBufferRHI;
			DrawInfo.TangentsVB = SMVertBuf.TangentsVertexBuffer.VertexBufferRHI;
			DrawInfo.IndexBuffer = LOD.IndexBuffer.IndexBufferRHI;
			DrawInfo.PositionStride = PosVB.GetStride();
			DrawInfo.FirstIndex = Section.FirstIndex;
			DrawInfo.NumTriangles = Section.NumTriangles;
			DrawInfo.MinVertexIndex = Section.MinVertexIndex;
			DrawInfo.MaxVertexIndex = Section.MaxVertexIndex;

			if (SMVertBuf.GetUseHighPrecisionTangentBasis())
			{
				DrawInfo.TangentStride = 16;
				DrawInfo.TangentZOffset = 8;
				DrawInfo.TangentElementType = VET_Short4N;
			}
			else
			{
				DrawInfo.TangentStride = 8;
				DrawInfo.TangentZOffset = 4;
				DrawInfo.TangentElementType = VET_PackedNormal;
			}

			MeshDrawInfos.Add(DrawInfo);
		}

		if (MeshDrawInfos.Num() > 0)
		{
			AddSceneMeshPass_Learning(GraphBuilder, View.ShaderMap, ViewProjectionMatrix,
				MoveTemp(MeshDrawInfos), SceneTextures.Color.Target, DepthTexture);
		}

让AI逐项解释 FSceneMeshDrawInfo 每个成员的数据类型，当前的含义，以及在Render_Learning函数中是如何拿到对应的数据的：（仅供参考）

---

5.1. FMatrix LocalToWorld

• 类型 ：FMatrix（4×4，世界变换，引擎里通常为 double 精度）。
• 含义 ：该 StaticMesh 实例的 局部空间 → 世界空间 矩阵；顶点着色器里用它把物体空间顶点变到世界空间（你的 SceneMeshVS 里与 ViewProjection 配套）。
• 在 Render_Learning 里 ：DrawInfo.LocalToWorld = SMProxy->GetLocalToWorld();
  来自 FStaticMeshSceneProxy （组件/实例在场景中的变换），不是从 UStaticMesh 资产读。

---

5.2. FBufferRHIRef PositionVB

• 类型 ：FBufferRHIRef（对 FRHIBuffer 的引用计数句柄，一般表示顶点缓冲）。
• 含义 ：仅位置 的顶点流（Stream 0），对应 FPositionVertexBuffer 上传到 GPU 的那份 RHI 缓冲。
• 在 Render_Learning 里 ：DrawInfo.PositionVB = PosVB.VertexBufferRHI;，其中
  PosVB = LOD.VertexBuffers.PositionVertexBuffer，LOD0。

---

5.3. FBufferRHIRef TangentsVB

• 类型 ：同上，FBufferRHIRef。
• 含义 ：静态网格顶点缓冲里 Tangent 基底 所在的那块 RHI 缓冲（与引擎里 FStaticMeshVertexBuffer 的布局一致）；你在 Stream 1 上只按偏移取了 TangentZ 当法线用。
• 在 Render_Learning 里 ：DrawInfo.TangentsVB = SMVertBuf.TangentsVertexBuffer.VertexBufferRHI;，
  SMVertBuf = LOD.VertexBuffers.StaticMeshVertexBuffer。

---

5.4. FBufferRHIRef IndexBuffer

• 类型 ：FBufferRHIRef（索引缓冲的 RHI 句柄）。
• 含义 ：该 LOD 的三角形索引（uint32 索引缓冲的 GPU 侧）。
• 在 Render_Learning 里 ：DrawInfo.IndexBuffer = LOD.IndexBuffer.IndexBufferRHI;。

---

5.5. uint32 PositionStride

• 类型：无符号 32 位整数。
• 含义 ：位置顶点 每个顶点占多少 字节 （stride），用于构建 FVertexElement 的 Stream 0，使 RHI 与顶点声明和 VS 输入一致。
• 在 Render_Learning 里 ：DrawInfo.PositionStride = PosVB.GetStride();
  （来自 FPositionVertexBuffer，一般为 12，即 3×float）。

---

5.6. uint32 TangentStride

• 类型 ：uint32。
• 含义 ：Tangent 顶点缓冲里 每个顶点 占用的字节数；高精度与低精度打包时 stride 不同。
• 在 Render_Learning 里 ：
  • 若 SMVertBuf.GetUseHighPrecisionTangentBasis() 为真：TangentStride = 16；
  • 否则：TangentStride = 8。
    与引擎里 StaticMesh 顶点布局一致。

---

5.7. uint32 TangentZOffset

• 类型 ：uint32。
• 含义 ：在 Tangent 缓冲的一个顶点 内，Tangent Z（用作法线） 相对该顶点起始位置的 字节偏移 ；用于 FVertexElement(1, DrawInfo.TangentZOffset, ...)，让 Input Assembler 只把"法线那部分"喂给着色器语义。
• 在 Render_Learning 里 ：高精度：8；低精度：4（与 TangentStride 分支配套）。

---

5.8. EVertexElementType TangentElementType

• 类型 ：EVertexElementType（枚举，如 VET_Float3、VET_PackedNormal 等）。
• 含义 ：Stream 1 上 TangentZ 那一段 的顶点元素类型，必须与 GPU 里实际存储格式一致，否则解释错误。
• 在 Render_Learning 里 ：高精度：VET_Short4N；低精度：VET_PackedNormal。

---

5.9. uint32 FirstIndex

• 类型 ：uint32。
• 含义 ：在 本 LOD 的索引缓冲 里，该 Section 的 起始索引下标（从哪个 index 开始画）。
• 在 Render_Learning 里 ：DrawInfo.FirstIndex = Section.FirstIndex;，Section = LOD.Sections[0]。

---

5.10. uint32 NumTriangles

• 类型 ：uint32。
• 含义 ：该 Section 要画的 三角形个数 （传给 DrawIndexedPrimitive 的三角形数量参数）。
• 在 Render_Learning 里 ：DrawInfo.NumTriangles = Section.NumTriangles;。

---

5.11. uint32 MinVertexIndex / uint32 MaxVertexIndex

• 类型 ：uint32。
• 含义 ：该 Section 在索引里引用的顶点索引的 最小值 / 最大值 ；RHI 的 DrawIndexedPrimitive 用它们描述 本次 draw 可能触及的顶点索引范围 （NumVertices = Max - Min + 1），用于驱动/验证顶点流范围。
• 在 Render_Learning 里 ：
  MinVertexIndex = Section.MinVertexIndex;
MaxVertexIndex = Section.MaxVertexIndex;
  调用处：
  DrawIndexedPrimitive(..., MinVertexIndex, MaxVertexIndex - MinVertexIndex + 1, FirstIndex, NumTriangles, 1)。

---

数据流小结（Render_Learning 里"怎么拿到"）

1. 遍历 Scene->Primitives → FPrimitiveSceneInfo → Proxy。
2. 用 IsStaticMeshProxy() 过滤后 static_cast<FStaticMeshSceneProxy*>。
3. GetRenderData() → FStaticMeshRenderData ，取 LODResources[0]。
4. 顶点/索引：LOD.VertexBuffers （Position + StaticMeshVertexBuffer）和 LOD.IndexBuffer 上的 VertexBufferRHI / IndexBufferRHI。
5. Section 范围：LOD.Sections[0] 的 FirstIndex、NumTriangles、MinVertexIndex、MaxVertexIndex。
6. 变换：SMProxy->GetLocalToWorld()。
7. Tangent 布局：GetUseHighPrecisionTangentBasis() 决定 stride / offset / EVertexElementType 三分支。

整体上，几何与索引来自资产的 FStaticMeshRenderData（LOD0） ，实例矩阵来自 FStaticMeshSceneProxy ；FSceneMeshDrawInfo 只是把 AddSceneMeshPass_Learning 里建 PSO、绑流、DrawIndexedPrimitive 所需的 RHI 参数打成一个包。

6. 添加绘制mesh的pass

当构建好了 FSceneMeshDrawInfo 之后，就来到了最终在AddSceneMeshPass_Learning函数中使用了：

static void AddSceneMeshPass_Learning(
	FRDGBuilder& GraphBuilder,
	const FGlobalShaderMap* ShaderMap,
	const FMatrix& ViewProjectionMatrix,
	TArray<FSceneMeshDrawInfo>&& MeshDrawInfos,
	FRDGTextureRef ColorTexture,
	FRDGTextureRef DepthTexture)
{
	TShaderMapRef<FSceneMeshLearningVS> VertexShader(ShaderMap);
	TShaderMapRef<FSceneMeshLearningPS> PixelShader(ShaderMap);

	FSceneMeshLearningPS::FParameters* PSParameters = GraphBuilder.AllocParameters<FSceneMeshLearningPS::FParameters>();
	PSParameters->RenderTargets[0] = FRenderTargetBinding(ColorTexture, ERenderTargetLoadAction::ELoad);
	PSParameters->RenderTargets.DepthStencil = FDepthStencilBinding(
		DepthTexture,
		ERenderTargetLoadAction::ELoad,
		ERenderTargetLoadAction::ENoAction,
		FExclusiveDepthStencil::DepthWrite_StencilNop);

	const FIntPoint OutputExtent = ColorTexture->Desc.Extent;
	const FMatrix44f ViewProjMatrix44f(ViewProjectionMatrix);

	GraphBuilder.AddPass(
		RDG_EVENT_NAME("LearningSceneMesh"),
		PSParameters,
		ERDGPassFlags::Raster,
		[VertexShader, PixelShader, PSParameters, ViewProjMatrix44f,
		 OutputExtent, Meshes = MoveTemp(MeshDrawInfos)]
		(FRDGAsyncTask, FRHICommandList& RHICmdList)
		{
			RHICmdList.SetViewport(0.0f, 0.0f, 0.0f, (float)OutputExtent.X, (float)OutputExtent.Y, 1.0f);

			for (const FSceneMeshDrawInfo& DrawInfo : Meshes)
			{
				FVertexDeclarationElementList Elements;
				Elements.Add(FVertexElement(0, 0, VET_Float3, 0, DrawInfo.PositionStride));
				Elements.Add(FVertexElement(1, DrawInfo.TangentZOffset, DrawInfo.TangentElementType, 1, DrawInfo.TangentStride));
				FVertexDeclarationRHIRef VertexDecl = PipelineStateCache::GetOrCreateVertexDeclaration(Elements);

				FGraphicsPipelineStateInitializer GraphicsPSOInit;
				RHICmdList.ApplyCachedRenderTargets(GraphicsPSOInit);
				GraphicsPSOInit.BlendState = TStaticBlendState<>::GetRHI();
				GraphicsPSOInit.RasterizerState = TStaticRasterizerState<FM_Solid, CM_None>::GetRHI();
				GraphicsPSOInit.DepthStencilState = TStaticDepthStencilState<true, CF_DepthNearOrEqual>::GetRHI();
				GraphicsPSOInit.BoundShaderState.VertexDeclarationRHI = VertexDecl;
				GraphicsPSOInit.BoundShaderState.VertexShaderRHI = VertexShader.GetVertexShader();
				GraphicsPSOInit.BoundShaderState.PixelShaderRHI = PixelShader.GetPixelShader();
				GraphicsPSOInit.PrimitiveType = PT_TriangleList;
				SetGraphicsPipelineState(RHICmdList, GraphicsPSOInit, 0);

				FSceneMeshLearningVS::FParameters VSParameters;
				VSParameters.ViewProjectionMatrix = ViewProjMatrix44f;
				VSParameters.LocalToWorldMatrix = FMatrix44f(DrawInfo.LocalToWorld);
				SetShaderParameters(RHICmdList, VertexShader, VertexShader.GetVertexShader(), VSParameters);
				SetShaderParameters(RHICmdList, PixelShader, PixelShader.GetPixelShader(), *PSParameters);

				RHICmdList.SetStreamSource(0, DrawInfo.PositionVB, 0);
				RHICmdList.SetStreamSource(1, DrawInfo.TangentsVB, 0);

				RHICmdList.DrawIndexedPrimitive(
					DrawInfo.IndexBuffer,
					0,
					DrawInfo.MinVertexIndex,
					DrawInfo.MaxVertexIndex - DrawInfo.MinVertexIndex + 1,
					DrawInfo.FirstIndex,
					DrawInfo.NumTriangles,
					1);
			}
		}
	);
}

接着，让AI解释下这里的代码，特别是与上一篇里画三角形时候的pass的区别，以及重点提一下使用FSceneMeshDrawInfo的部分：（仅供参考）

6.1. 顶点着色器参数

• 三角形 ：VS 只有 ViewProjectionMatrix（世界顶点已在 CPU 侧顶点数据里）。
• 场景 Mesh ：VS 多 LocalToWorldMatrix ，且 LocalToWorld 来自每个 FSceneMeshDrawInfo （FMatrix44f(DrawInfo.LocalToWorld)），因为顶点在 物体空间 ，要先乘 DrawInfo.LocalToWorld 再乘 ViewProjection。 LocalToWorld 来自于 FSceneMeshDrawInfo。

---

6.2. 顶点声明（Vertex Declaration）与 PSO

• 三角形 ：固定 全局声明 GLearningVertexDeclaration.VertexDeclarationRHI ，与 GLearningTriangleVB 的布局一致，整段 pass 一套 PSO。
• 场景 Mesh ：每个 FSceneMeshDrawInfo 可能不同 （位置 stride、Tangent 高精度/低精度），在 for (const FSceneMeshDrawInfo& DrawInfo : Meshes) 里用 DrawInfo.PositionStride、TangentZOffset、DrawInfo.TangentElementType、DrawInfo.TangentStride
  拼 FVertexDeclarationElementList ，再 PipelineStateCache::GetOrCreateVertexDeclaration(Elements) ，因此 每个 DrawInfo 可能换一次 VertexDecl 并重设 PSO（双流：stream0 位置，stream1 TangentZ）。

数据来源：与 VB/stride/offset/type 相关的字段全部来自 FSceneMeshDrawInfo。

---

6.3. 顶点流与 DrawCall

	AddTrianglePass_Learning	AddSceneMeshPass_Learning
缓冲	单一全局 GLearningTriangleVB.VertexBufferRHI	DrawInfo.PositionVB + DrawInfo.TangentsVB（两条 stream）
SetStreamSource	只设 stream 0	stream 0 + stream 1
绘制	DrawPrimitive（非索引，2 个三角形，顶点在 VB 里连续）	DrawIndexedPrimitive （DrawInfo.IndexBuffer + FirstIndex / NumTriangles / MinVertexIndex / MaxVertexIndex）

索引与顶点范围相关参数 全部来自 FSceneMeshDrawInfo。

---

和 FSceneMeshDrawInfo 的对应关系（仅列本 pass 用到的字段）

用途	FSceneMeshDrawInfo 成员
VS 实例变换	LocalToWorld
顶点声明	PositionStride，TangentStride，TangentZOffset，TangentElementType
绑定的 RHI 缓冲	PositionVB，TangentsVB，IndexBuffer
DrawIndexedPrimitive	FirstIndex，NumTriangles，MinVertexIndex，MaxVertexIndex

总结

场景中每个 StaticMeshComponent 都有一个 FStaticMeshSceneProxy 作为渲染线程的代理人。

本篇的代码中，是从Scene->Primitives中得到所有的SceneProxy，遍历他们并逐个构建出对应的 FSceneMeshDrawInfo，里面有模型的顶点数据和世界矩阵。

然后用 FSceneMeshDrawInfo 中的数据去添加绘制pass。

流程相对清晰，不过顶点数据还有些疑问，毕竟之前画三角形时是硬编码，细节是完全透明的，但是现在每个模型的顶点数据的构建构建过程还是黑盒。这也许是后续的学习目标了。
