一、引言
核心概念定义
虚拟局域网（VLAN）是在物理局域网基础上，通过交换机配置实现的逻辑广播域划分技术，可突破物理位置限制，将不同区域的终端划分为独立的逻辑网络。
软考重要性
VLAN 是软考网络工程师局域网技术模块的核心考点，历年考试分值约 2 分，考察范围覆盖 VLAN 原理、划分方式、802.1Q 帧格式、接口配置、扩展技术等多个维度，同时也是案例分析题中二层网络设计的基础知识点。
历史发展脉络
VLAN 技术起源于 20 世纪 90 年代，随着交换式以太网的普及而出现，1998 年 IEEE 正式发布 802.1Q 标准，明确了 VLAN 帧格式和跨设备实现规范，后续逐步发展出 QinQ、VLAN Mapping 等扩展技术，目前已经成为所有企业级交换机的必备功能。
文章知识点覆盖
本文将系统讲解 VLAN 核心原理、划分方式、802.1Q 标准、接口类型、扩展技术及相关配置要点，覆盖软考所有 VLAN 相关考点。
二、VLAN 核心技术原理
基本作用
抑制广播风暴 ：传统共享式以太网所有终端处于同一广播域，广播报文会泛洪到所有设备，大型网络中易引发广播风暴导致网络瘫痪。VLAN 将物理网络划分为多个逻辑广播域，广播报文仅在所属 VLAN 内泛洪，可将广播流量限制在小范围内，大幅提升网络稳定性。
增强网络安全：不同 VLAN 间的二层流量天然隔离，即使连接在同一台交换机上，不同 VLAN 的终端也无法直接进行二层通信，需通过三层设备转发，便于管理员通过访问控制策略限制 VLAN 间的互访，实现部门级的安全隔离。
提升管理灵活性：VLAN 划分可基于部门、业务类型而非物理位置，当用户终端物理位置迁移时，只需修改接入端口的 VLAN 配置即可保持原有网络权限，无需调整物理布线或 IP 地址规划，大幅降低网络运维成本。
VLAN ID 规范
VLAN ID 采用 12 位二进制编码，取值范围为 0-4095，其中 0 和 4095 为保留值，可用范围为 1-4094。所有交换机端口默认属于 VLAN 1，VLAN 1 同时为默认的管理 VLAN，交换机的管理 IP 默认配置在 VLAN 1 的三层接口上，该配置可根据实际需求修改。
通信规则
同一 VLAN 内的终端属于同一广播域，可直接进行二层通信；不同 VLAN 间的终端属于不同广播域，二层报文无法直接互通，必须通过路由器或三层交换机的三层接口进行路由转发。

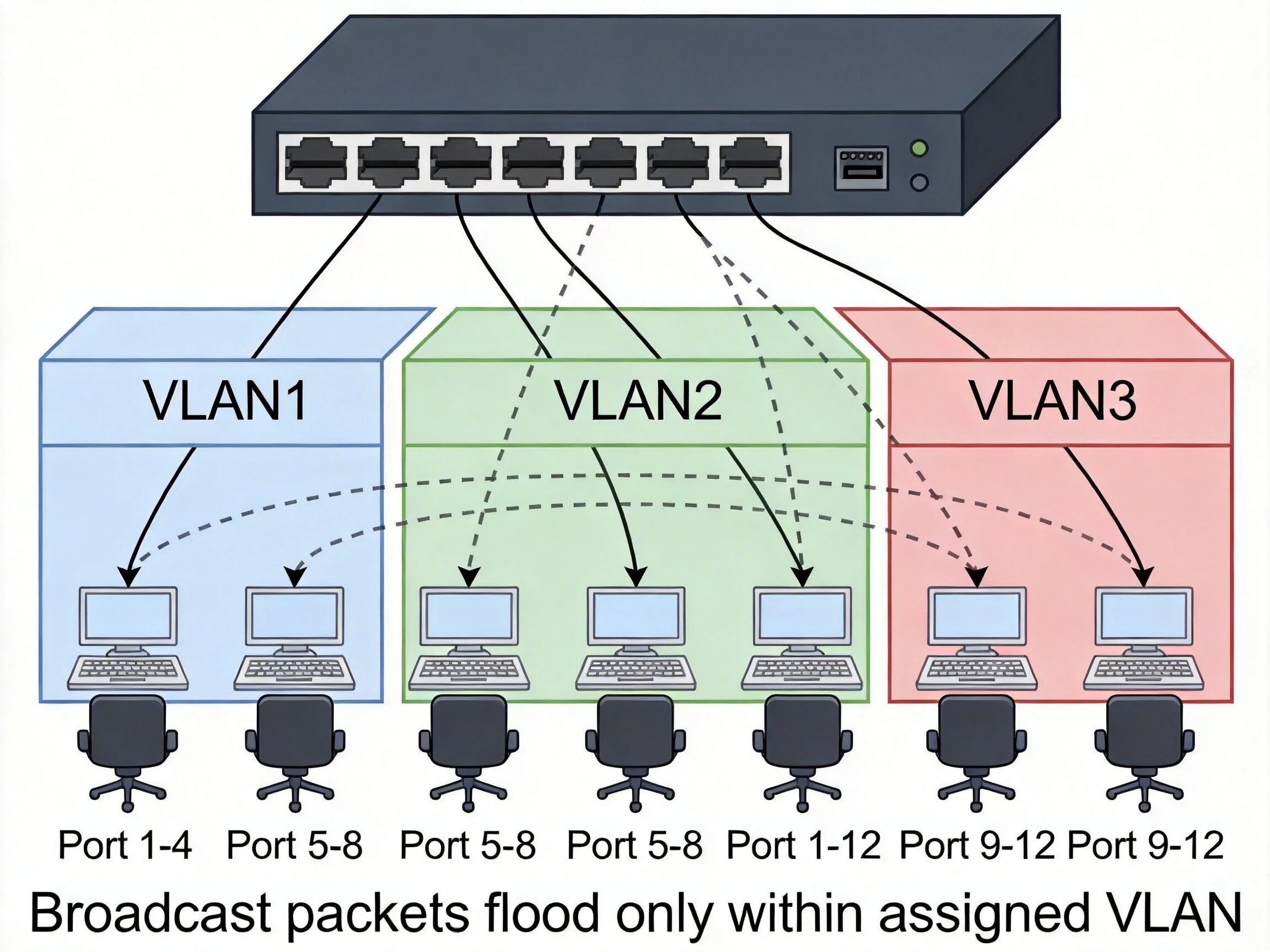

VLAN 逻辑划分与广播域隔离示意图，展示同一物理交换机划分 3 个 VLAN，广播报文仅在 VLAN 内泛洪的拓扑结构
三、VLAN 划分方式对比
静态 VLAN（基于端口划分）
静态 VLAN 是目前企业网络中最主流的划分方式，管理员将交换机的每个物理端口静态分配到指定 VLAN，端口的 VLAN 属性固定不变，除非管理员手动修改。配置命令简单，以 Cisco 交换机为例，配置命令为：Switch(config-if)#switchport access vlan 10。该方式的优势是配置简单、运行稳定，适合终端位置固定的办公网络、数据中心等场景；局限性是灵活性不足，当终端迁移到其他端口时需重新配置端口 VLAN 属性。
动态 VLAN
基于 MAC 地址划分：交换机维护 MAC 地址与 VLAN ID 的映射表，当终端接入端口时，交换机根据终端的 MAC 地址自动为端口分配对应 VLAN。优势是终端迁移到任意端口都无需修改配置，适合会议室、移动办公等人员流动性大的场景；局限性是初始化阶段需要收集所有终端的 MAC 地址并配置映射关系，工作量大，且存在仿冒 MAC 地址获取非法 VLAN 权限的安全风险。
基于 IP 子网划分 ：交换机根据终端的 IP 地址所属网段自动分配 VLAN，当终端发送 ARP 报文时，交换机解析报文源 IP 地址，匹配预配置的子网 - VLAN 映射关系，为端口分配对应 VLAN。优势是适合 IP 规划规范、按业务划分网段的网络，无需维护 MAC 地址表；局限性是仅支持 IP 网络，终端未配置 IP 时无法分配 VLAN，且存在 IP 仿冒的安全隐患。
基于策略划分 ：可根据组合策略（如 MAC 地址 + IP 地址 + 端口号）划分 VLAN，交换机根据管理员配置的策略规则匹配终端属性，自动分配 VLAN。优势是灵活性最高，可满足复杂的网络划分需求；局限性是配置复杂度高，交换机性能开销大，仅在特定行业场景中应用。
划分方式对比
| 划分方式 | 配置复杂度 | 灵活性 | 安全性 | 适用场景 |
|----------|------------|--------|--------|----------|
| 静态 VLAN | 低 | 低 | 高 | 终端位置固定的办公网、数据中心 |
| 基于 MAC 动态 VLAN | 中 | 高 | 中 | 移动办公、会议室场景 |
| 基于 IP 子网动态 VLAN | 中 | 中 | 中 | IP 规划规范的业务网络 |
| 基于策略动态 VLAN | 高 | 极高 | 高 | 有复杂划分需求的专用网络 |

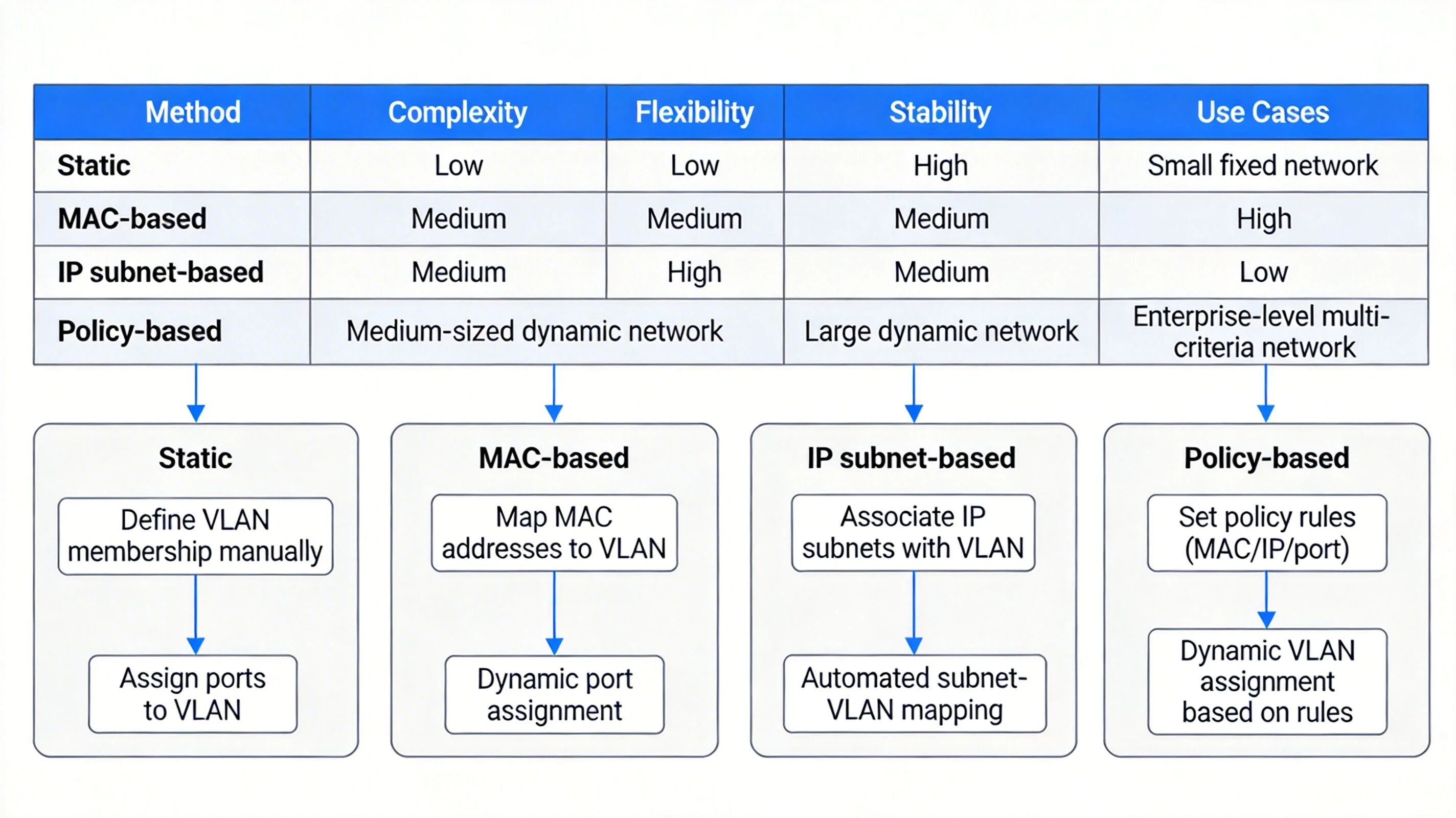

VLAN 划分方式对比表 + 不同划分方式的配置逻辑流程图
四、IEEE 802.1Q 标准与接口类型
802.1Q 帧格式
IEEE 802.1Q 是 VLAN 技术的核心国际标准，定义了带 VLAN 标签的以太网帧格式：在标准以太网帧的源 MAC 地址字段和类型字段之间插入 4 字节的 VLAN 标签。标签包含 4 个字段：
TPID（标签协议标识符）：长度 2 字节，固定值为 0x8100，用于标识该帧为 802.1Q 封装的 VLAN 帧。
PRI（优先级字段）：长度 3 位，取值范围 0-7，用于定义帧的服务质量优先级，值越大优先级越高，为 QoS 调度提供依据。
CFI（规范格式指示器）：长度 1 位，用于兼容以太网和令牌环网，以太网中该值固定为 0。
VID（VLAN ID）：长度 12 位，取值范围 0-4095，是标签的核心字段，标识帧所属的 VLAN。
交换机接口类型与处理规则
（1）Access 接口
Access 接口用于连接 PC、服务器等终端设备，仅允许一个 VLAN 的帧通过，PVID（端口 VLAN ID）等于所属 VLAN ID。接收帧时：若收到无标签帧，为其打上 PVID 对应的标签；若收到带标签帧，仅当 VID 与 PVID 相同时才接收，否则丢弃。发送帧时：剥离帧中的 VLAN 标签，发送无标签帧，适配终端设备的报文处理需求。
（2）Trunk 接口
Trunk 接口用于连接交换机、路由器等网络设备，允许多个 VLAN 的帧通过，PVID 通常设置为 Native VLAN（默认 VLAN 1）。接收帧时：若收到带标签帧，检查 VID 是否在允许通过的 VLAN 列表中，在列表中则接收，否则丢弃；若收到无标签帧，为其打上 PVID 对应的标签。发送帧时：若帧的 VID 等于 PVID，则剥离标签后发送；若 VID 不等于 PVID，则保持标签发送。
（3）Hybrid 接口
Hybrid 接口是华为等厂商交换机支持的通用接口类型，可连接终端设备或网络设备，允许多个 VLAN 的帧通过，PVID 可自定义配置。接收帧时处理规则与 Trunk 接口完全一致；发送帧时：可通过命令灵活配置每个 VLAN 的帧发送时是否携带标签，既可以实现 Access 接口的功能，也可以实现 Trunk 接口的功能，适用于需要灵活控制标签的场景，如不同 VLAN 终端连接同一交换机且需访问公共资源的场景。
配置案例
以华为交换机为例，配置 G0/0/1 为 Access 接口，加入 VLAN 10：
[Switch]vlan 10
[Switch-vlan10]quit
[Switch]interface GigabitEthernet 0/0/1
[Switch-GigabitEthernet0/0/1]port link-type access
[Switch-GigabitEthernet0/0/1]port default vlan 10配置 G0/0/2 为 Trunk 接口，允许 VLAN 10、20 通过，Native VLAN 为 VLAN 1：
[Switch]interface GigabitEthernet 0/0/2
[Switch-GigabitEthernet0/0/2]port link-type trunk
[Switch-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 20
[Switch-GigabitEthernet0/0/2]port trunk pvid vlan 1

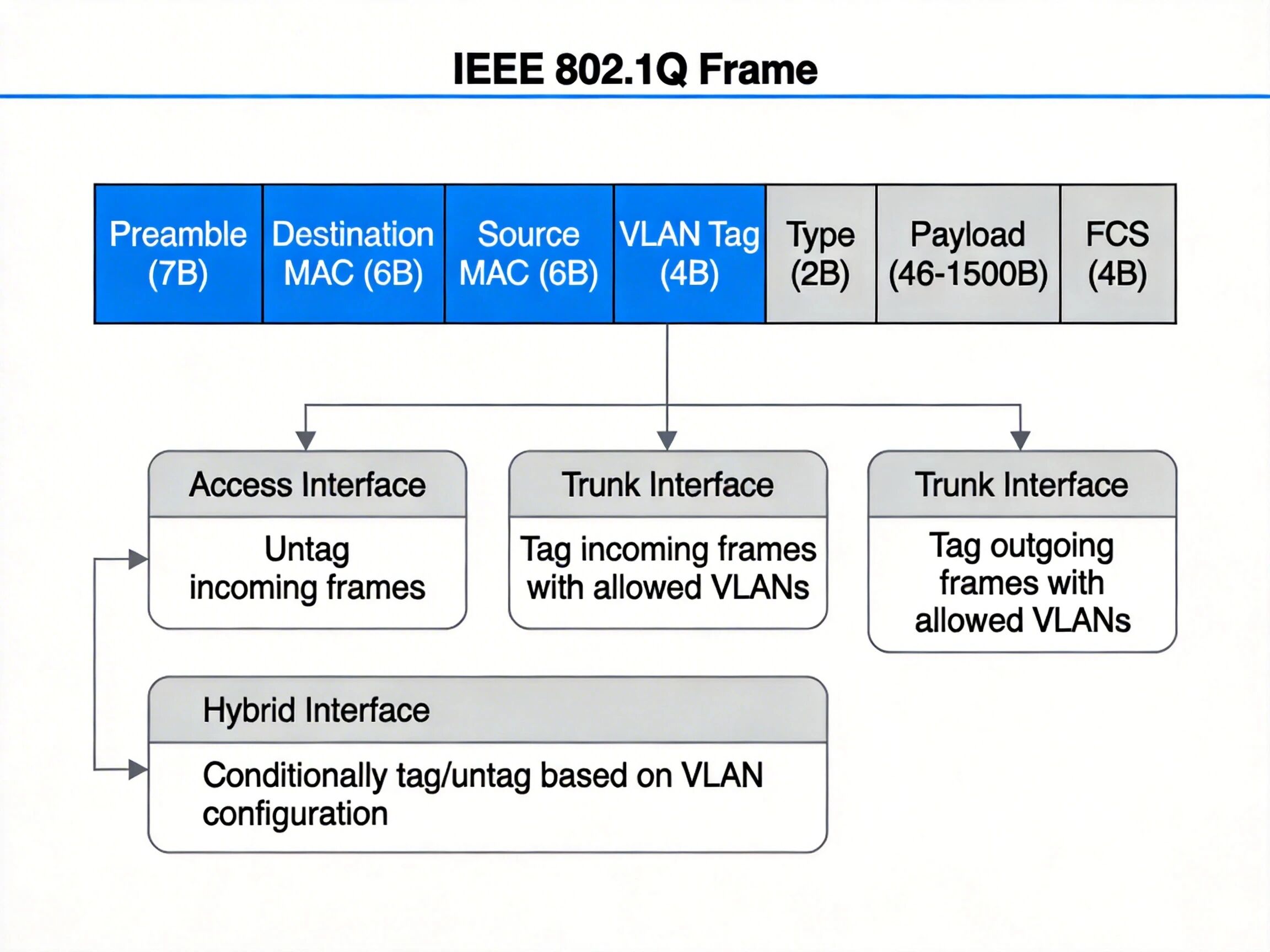

802.1Q 帧格式示意图 + 三种接口收发帧的处理逻辑流程图
五、VLAN 扩展技术与应用
QinQ 技术（802.1Q in 802.1Q）
QinQ 是为解决 VLAN ID 不足和运营商网络多用户隔离需求提出的扩展技术，核心原理是在用户私有 VLAN 标签（内层标签）之外再封装一层运营商 VLAN 标签（外层标签），公网设备仅根据外层标签进行转发，内层标签对运营商网络透明。
基本 QinQ ：基于端口实现，接入端口收到的所有帧都封装固定的外层标签，配置简单，适合按接入点区分用户的场景，如小区宽带接入。
灵活 QinQ ：基于内层 VLAN ID 封装不同的外层标签，可根据用户的业务 VLAN 分配不同的外层标签，实现业务区分和精细化管理，适合企业专线接入场景。
QinQ 将 VLAN 标签数量从 4094 个扩展到 4094×4094 个，可满足大型运营商网络的用户隔离需求，对应的 RFC 标准为 RFC 3069。
VLAN Mapping 技术
VLAN Mapping（VLAN 映射）用于解决不同网络区域 VLAN ID 规划不一致的互通问题，部署在网络边界设备上，当报文进入设备时，将报文的原有 VLAN 标签替换为指定的新 VLAN 标签，转发到对端网络时再根据配置还原原有标签。典型应用场景为企业分支机构与总部互联时，分支机构的 VLAN ID 规划与总部冲突，通过边界交换机的 VLAN Mapping 功能将分支机构的 VLAN 10 映射为总部的 VLAN 100，实现二层互通。
GVRP 协议
GVRP（GARP VLAN 注册协议）是 GARP（通用属性注册协议）的应用之一，对应的标准为 IEEE 802.1D，用于在交换机之间自动同步 VLAN 信息，减少手工配置工作量。GVRP 报文仅通过 Trunk 链路传递，交换机上手工创建的 VLAN 为静态 VLAN，通过 GVRP 学习到的 VLAN 为动态 VLAN。
GVRP 端口注册模式分为三种：
Normal 模式 ：允许端口动态注册和注销 VLAN 信息，同时传播静态和动态 VLAN 信息，是默认模式。
Fixed 模式 ：禁止端口动态注册和注销 VLAN 信息，仅传播静态 VLAN 信息，适合网络核心层的 Trunk 接口，防止动态 VLAN 信息影响核心网络。
Forbidden 模式 ：禁止端口注册除 VLAN 1 之外的所有 VLAN 信息，仅允许 VLAN 1 的帧通过，用于不需要传输多 VLAN 流量的 Trunk 接口。

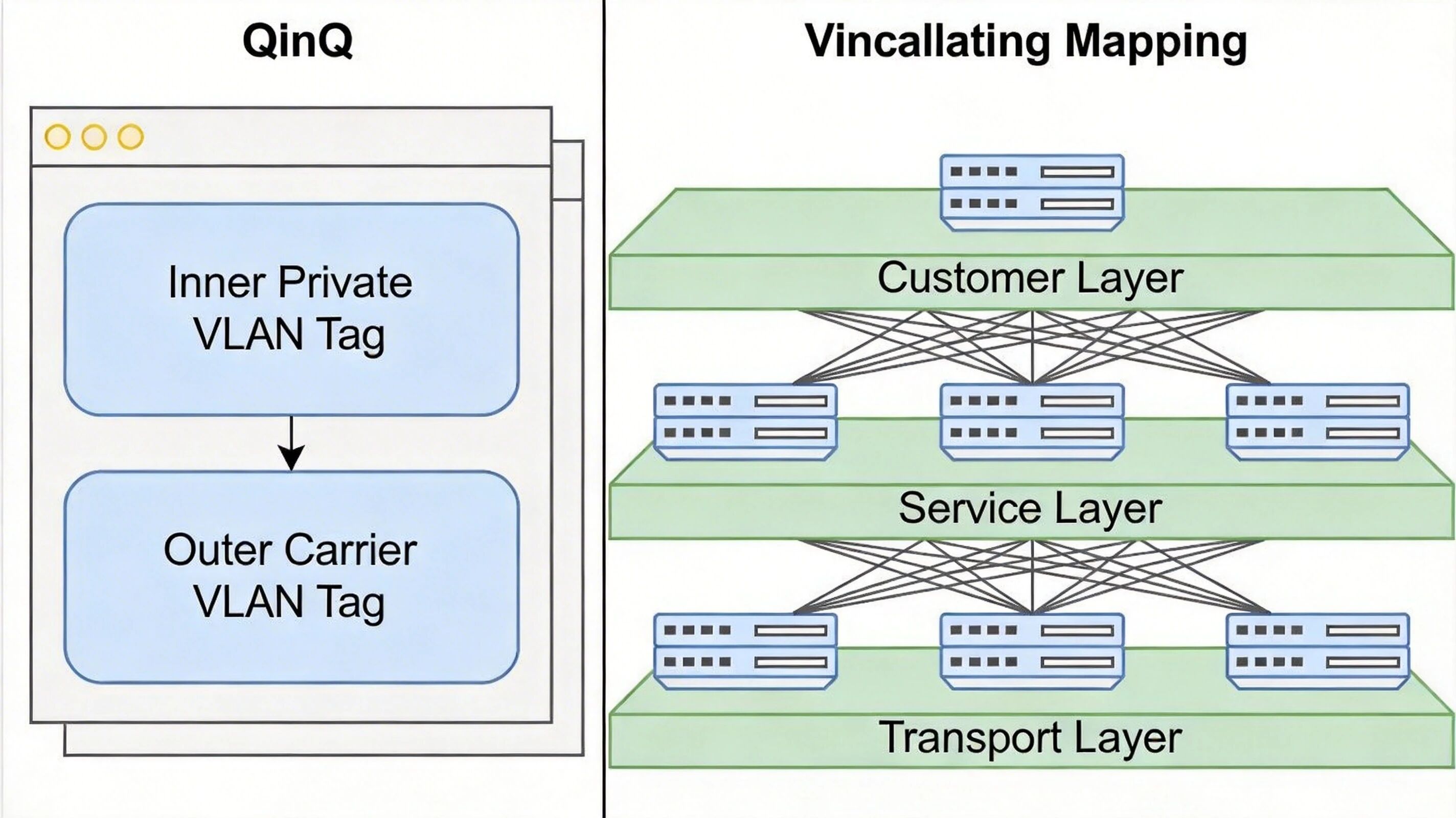

QinQ 封装格式示意图 + VLAN Mapping 应用拓扑图
六、VLAN 网络设计与最佳实践
企业网络 VLAN 规划原则
按业务或部门划分 VLAN：相同业务或相同部门的终端划分到同一 VLAN，便于安全策略配置和运维管理，如办公终端划分到 VLAN 10-20，服务器划分到 VLAN 100-150，语音设备划分到 VLAN 200。
VLAN 规模控制：单个 VLAN 内的终端数量建议不超过 200 台，避免广播流量过大影响网络性能，若终端数量过多则拆分多个 VLAN。
VLAN ID 预留：预留部分 VLAN ID 用于未来扩展，如管理 VLAN、语音 VLAN、物联网设备 VLAN 等，避免后续业务扩展时出现 VLAN ID 冲突。
接口配置最佳实践
Access 接口：连接终端的接口需关闭 Trunk 功能，配置为 Access 模式，同时开启端口安全功能，限制接入终端的 MAC 地址数量，防止非法接入。
Trunk 接口：交换机之间互联的 Trunk 接口仅允许实际需要的 VLAN 通过，删除默认允许所有 VLAN 通过的配置，避免无关 VLAN 的流量占用 Trunk 链路带宽，同时 Native VLAN 建议修改为非 VLAN 1 的保留 VLAN，避免 VLAN 跳跃攻击。
高可用性设计
核心层与汇聚层之间的 Trunk 链路采用 Eth-Trunk 链路聚合技术，提升链路带宽和冗余性，同时配合 MSTP 协议实现 VLAN 负载分担，不同 VLAN 的流量通过不同的链路转发，充分利用链路资源。

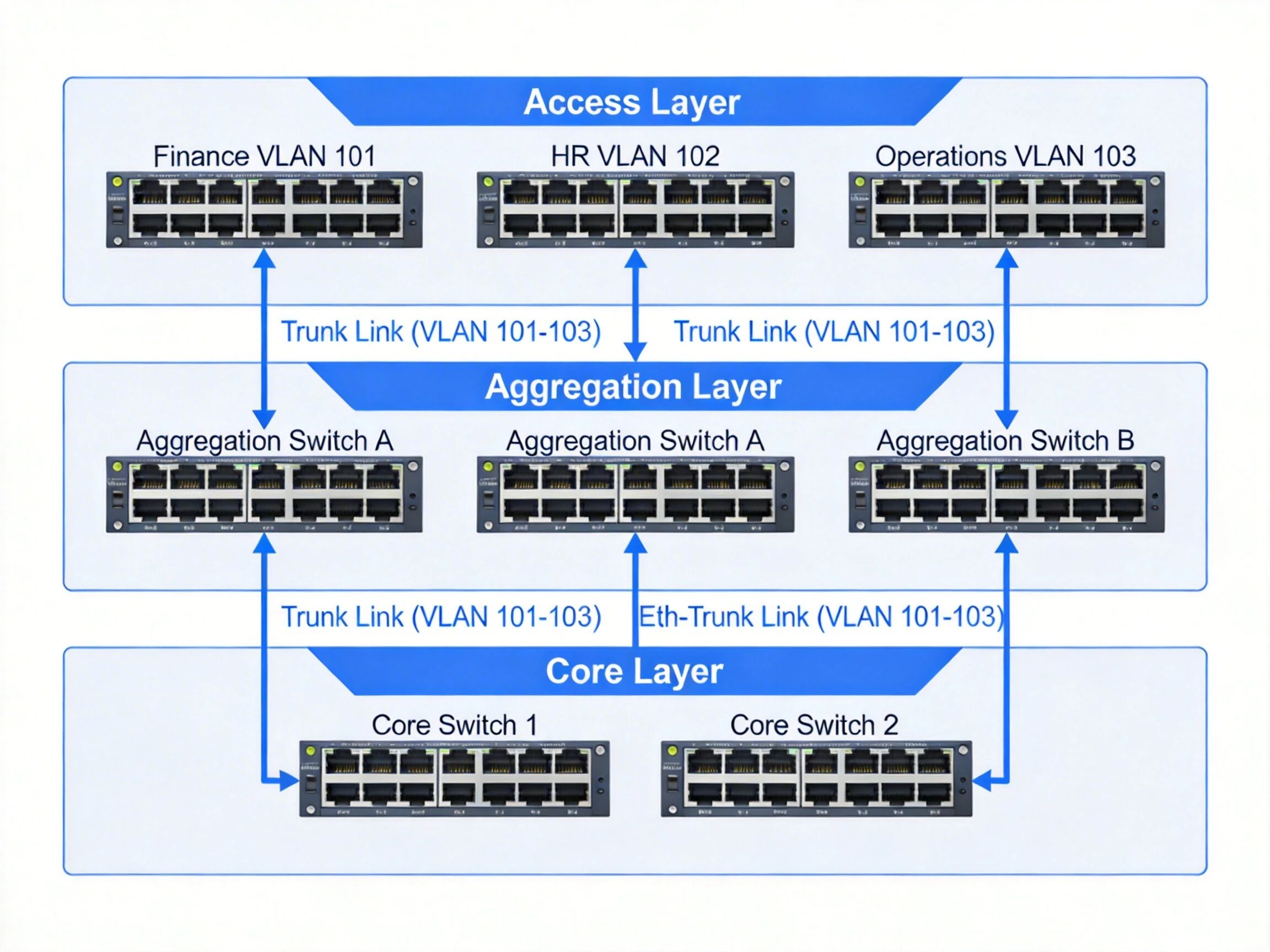

典型企业三层网络 VLAN 规划拓扑图，展示接入层、汇聚层、核心层的 VLAN 部署和接口配置
七、总结与软考备考建议
核心要点提炼
VLAN 的核心作用是划分广播域、增强安全性、提升管理灵活性；VLAN ID 可用范围为 1-4094，默认 VLAN 为 VLAN 1；802.1Q 标签长度 4 字节，核心字段为 VID；Access 接口连接终端，收发都剥离标签；Trunk 接口连接交换机，仅对 PVID 对应的 VLAN 帧剥离标签；QinQ 通过双层标签扩展 VLAN 数量，VLAN Mapping 解决 VLAN ID 冲突问题，GVRP 实现 VLAN 信息自动同步。
软考考试重点提示
高频考点包括：802.1Q 帧的字段长度和 TPID 值、三种接口的收发帧处理规则、Access 和 Trunk 接口的配置命令、QinQ 的核心原理、GVRP 的注册模式。易错点为 Trunk 接口的 Native VLAN 处理规则、Hybrid 接口与 Trunk 接口的区别，考生需重点区分不同接口对带标签和无标签帧的处理逻辑。
实践与备考建议
备考过程中需通过模拟器完成 VLAN 配置、Trunk 配置、QinQ 配置等实验，加深对原理的理解；复习时重点掌握 IEEE 802.1Q 标准的细节内容，区分不同厂商的配置命令差异，同时结合三层交换、VLAN 间路由等知识点综合学习，应对案例分析题的综合考察。
