功耗测量:基于INA226的功耗测量原理深度解析

1. 概述

本报告基于德州仪器（TI）INA226数据手册（SBOS547B），全面总结该36V、16位数字电流、电压和功率监测器的原理、配置与应用。报告核心在于严谨推导其内部计算公式 ，并阐明其通过可编程校准 和片上硬件计算，将复杂模拟测量转化为直接可读工程值的设计哲学。

2. 器件核心架构与测量原理

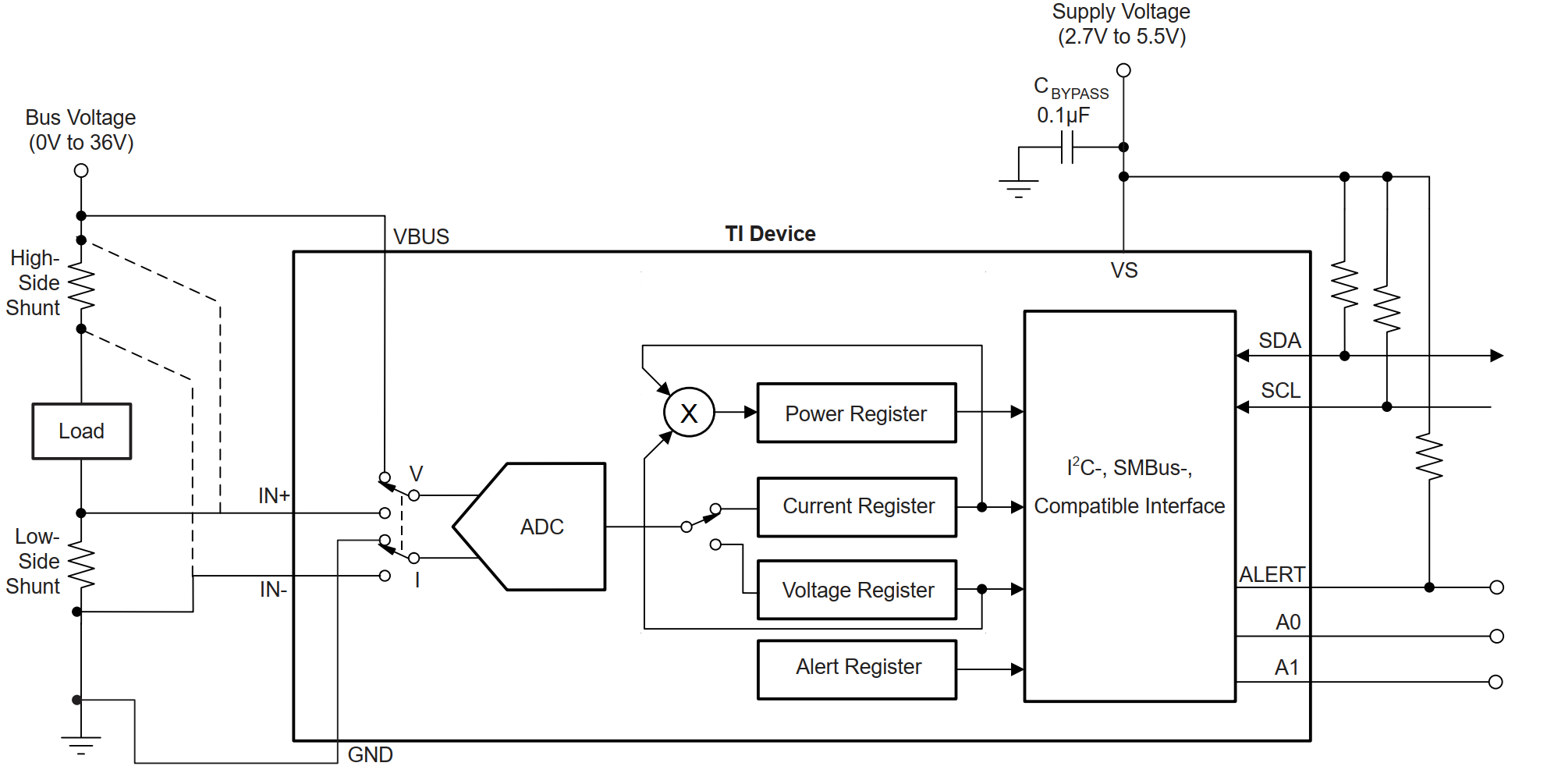

2.1 功能框图与核心特性

INA226集成了高精度16位Δ-Σ ADC、数字处理引擎及I²C接口。其核心是通过测量分流电阻电压 和总线电压 ，经内部计算直接输出电流、功率值。

接口： I²C/SMBus，支持16个可编程地址
量程：总线电压 0-36V；分流电压（即采样电阻两端的电压） ±81.92mV
精度：增益误差最大 0.1%，失调电压最大 10µV
供电：单电源 2.7-5.5V

2.2 电流与功率测量基础

电流：基于欧姆定律，间接测量分流电阻压降 VSHUNTV_{SHUNT}VSHUNT。
功率：基于公式 P=I×VP = I \times VP=I×V，由内部计算得出，非直接测量。
关键前提 ：必须同时正确连接 VBUS 引脚和分流电阻，功率测量与高/低侧检测方式无关。

2.3 高侧与低侧检测

高侧检测 ：电阻位于电源与负载间。
- 优点：可检测负载对地短路（通过检测共模电压接近0V来判断短路）。
- 缺点：共模电压高，对测量电路要求高。
低侧检测 ：电阻位于负载与地间。
- 优点：电路简单，共模电压低。
- 缺点：无法检测对地短路，可能引入地平面噪声。
INA226优势：支持 0-36V 宽共模电压范围，完美兼容两种配置。

3. 关键配置与参数设计

3.1 采样率与数据更新

内核ADC采样率固定为 500 kHz 。用户通过配置转换时间 （140 µs ~ 8.244 ms）和平均次数（1 ~ 1024），在精度、噪声抑制与数据更新率之间权衡：

更新周期=(分流转换时间+总线转换时间)×平均次数 \text{更新周期} = (\text{分流转换时间} + \text{总线转换时间}) \times \text{平均次数} 更新周期=(分流转换时间+总线转换时间)×平均次数

设计提示：更长的转换时间提供更强数字滤波，提高单次测量精度；更多的平均次数能进一步平滑随机噪声。

3.2 分流电阻 (RSHUNTR_{SHUNT}RSHUNT) 选型

选型是多重约束的权衡过程：

量程约束 ： IMAX×RSHUNT≤81.92mVI_{MAX} \times R_{SHUNT} \le 81.92 \text{mV}IMAX×RSHUNT≤81.92mV (ADC满量程)。
精度考量 ：较大的 RSHUNTR_{SHUNT}RSHUNT 可产生更大的信号幅度，提高信噪比，并降低失调电压带来的相对误差。
功耗与温漂 ： P=I2×RSHUNTP = I^2 \times R_{SHUNT}P=I2×RSHUNT，需确保电阻额定功率充足，防止温升导致阻值漂移引入误差。

4. 核心公式体系与详细推导

以下推导所用符号与常数定义如下：

SR,BR,CR,PWR,CALSR, BR, CR, PWR, CALSR,BR,CR,PWR,CAL：分别对应分流电压、总线电压、电流、功耗、校准寄存器的十进制值。
CurrentLSBCurrentLSBCurrentLSB：电流LSB，用户定义。
RSHUNTR_{SHUNT}RSHUNT：分流电阻值 (Ω\OmegaΩ)。
固定常数 ：
- 分流电压 LSB = 2.5×10−6 V/bit2.5 \times 10^{-6} \text{ V/bit}2.5×10−6 V/bit
- 总线电压 LSB = 1.25×10−3 V/bit1.25 \times 10^{-3} \text{ V/bit}1.25×10−3 V/bit
- 功率 LSB = 25×CurrentLSB25 \times CurrentLSB25×CurrentLSB

4.1 公式（2）CR=SR×CAL2048CR = \frac{SR \times CAL}{2048}CR=2048SR×CAL 的推导

目标：建立电流寄存器值 CRCRCR 与原始分流电压 SRSRSR 及校准值 CALCALCAL 的关系。

推导步骤：

物理关系 ：根据欧姆定律，实际电流 I=VSHUNTRSHUNTI = \frac{V_{SHUNT}}{R_{SHUNT}}I=RSHUNTVSHUNT。
寄存器转换 ：分流电压 VSHUNT=SR×2.5×10−6V_{SHUNT} = SR \times 2.5 \times 10^{-6}VSHUNT=SR×2.5×10−6。
用户输出定义 ： INA226允许用户定义 CurrentLSBCurrentLSBCurrentLSB，使得 I=CR×CurrentLSBI = CR \times CurrentLSBI=CR×CurrentLSB。 (a)\quad \text{(a)}(a)
联立上述关系 ：
CR×CurrentLSB=SR×2.5×10−6RSHUNT CR \times CurrentLSB = \frac{SR \times 2.5 \times 10^{-6}}{R_{SHUNT}} CR×CurrentLSB=RSHUNTSR×2.5×10−6
引入校准寄存器 ：数据手册给出校准公式 CAL=0.00512CurrentLSB×RSHUNTCAL = \frac{0.00512}{CurrentLSB \times R_{SHUNT}}CAL=CurrentLSB×RSHUNT0.00512。 (b)\quad \text{(b)}(b)
将公式 (b)\text{(b)}(b) 变形得 CurrentLSB×RSHUNT=0.00512CALCurrentLSB \times R_{SHUNT} = \frac{0.00512}{CAL}CurrentLSB×RSHUNT=CAL0.00512。
代入并求解 CRCRCR ：
CR×CurrentLSB=SR×2.5×10−6×CAL0.00512×CurrentLSB CR \times CurrentLSB = SR \times 2.5 \times 10^{-6} \times \frac{CAL}{0.00512}\times CurrentLSB CR×CurrentLSB=SR×2.5×10−6×0.00512CAL×CurrentLSB
注意到 0.00512=2048×2.5×10−60.00512 = 2048 \times 2.5 \times 10^{-6}0.00512=2048×2.5×10−6，代入上式：
CR×CurrentLSB=SR×2.5×10−6×CAL2048×2.5×10−6×CurrentLSB=SR×CAL2048×CurrentLSB CR \times CurrentLSB = SR \times 2.5 \times 10^{-6} \times \frac{CAL}{2048 \times 2.5 \times 10^{-6}} \times CurrentLSB= \frac{SR \times CAL}{2048}\times CurrentLSB CR×CurrentLSB=SR×2.5×10−6×2048×2.5×10−6CAL×CurrentLSB=2048SR×CAL×CurrentLSB
两边同时除以 CurrentLSBCurrentLSBCurrentLSB，即得到：
CR=SR×CAL2048 \boxed{CR = \frac{SR \times CAL}{2048}} CR=2048SR×CAL
结论：此公式描述了芯片内部利用 CALCALCAL 将原始电压 SRSRSR 转换为电流比例值 CRCRCR 的固定算法。

4.2 公式（3）PWR=CR×BR20000PWR = \frac{CR \times BR}{20000}PWR=20000CR×BR 的推导

目标：建立功率寄存器值 PWRPWRPWR 与电流值 CRCRCR、总线电压 BRBRBR 的关系。

推导步骤：

物理关系 ：实际功率 P=I×VBUSP = I \times V_{BUS}P=I×VBUS。
寄存器转换 ：
- 实际电流 I=CR×CurrentLSBI = CR \times CurrentLSBI=CR×CurrentLSB。
- 总线电压 VBUS=BR×1.25×10−3V_{BUS} = BR \times 1.25 \times 10^{-3}VBUS=BR×1.25×10−3。
代入物理公式 ：
P=(CR×CurrentLSB)×(BR×1.25×10−3)=CR×BR×(CurrentLSB×1.25×10−3)(c) P = (CR \times CurrentLSB) \times (BR \times 1.25 \times 10^{-3}) = CR \times BR \times (CurrentLSB \times 1.25 \times 10^{-3}) \quad \text{(c)} P=(CR×CurrentLSB)×(BR×1.25×10−3)=CR×BR×(CurrentLSB×1.25×10−3)(c)
用户输出定义 ： INA226定义 PowerLSB=25×CurrentLSBPowerLSB = 25 \times CurrentLSBPowerLSB=25×CurrentLSB，使得 P=PWR×PowerLSBP = PWR \times PowerLSBP=PWR×PowerLSB。 (d)\quad \text{(d)}(d)
联立和 ：
PWR×(25×CurrentLSB)=CR×BR×(CurrentLSB×1.25×10−3) PWR \times (25 \times CurrentLSB) = CR \times BR \times (CurrentLSB \times 1.25 \times 10^{-3}) PWR×(25×CurrentLSB)=CR×BR×(CurrentLSB×1.25×10−3)
两边同时除以 CurrentLSBCurrentLSBCurrentLSB 并求解 PWRPWRPWR ：
PWR×25=CR×BR×1.25×10−3 PWR \times 25 = CR \times BR \times 1.25 \times 10^{-3} PWR×25=CR×BR×1.25×10−3
PWR=CR×BR×1.25×10−325=CR×BR20000 PWR = CR \times BR \times \frac{1.25 \times 10^{-3}}{25} = \frac{CR \times BR}{20000} PWR=CR×BR×251.25×10−3=20000CR×BR
结论：此公式描述了芯片内部执行功率乘法的固定算法。常数 200002000020000 来源于固定比率 25/0.0012525 / 0.0012525/0.00125。

4.3 完整公式总结

公式编号	公式	说明
(1)	CAL=0.00512CurrentLSB×RSHUNTCAL = \frac{0.00512}{CurrentLSB \times R_{SHUNT}}CAL=CurrentLSB×RSHUNT0.00512	校准寄存器计算。用户初始化配置的核心。
(2)	CR=SR×CAL2048CR = \frac{SR \times CAL}{2048}CR=2048SR×CAL	电流寄存器内部算法。芯片硬件自动执行。
(3)	PWR=CR×BR20000PWR = \frac{CR \times BR}{20000}PWR=20000CR×BR	功率寄存器内部算法。芯片硬件自动执行。
(4)	Iactual=CR×CurrentLSBI_{actual} = CR \times CurrentLSBIactual=CR×CurrentLSB	实际电流输出。用户读取后的一次乘法。
(5)	Pactual=PWR×(25×CurrentLSB)P_{actual} = PWR \times (25 \times CurrentLSB)Pactual=PWR×(25×CurrentLSB)	实际功率输出。用户读取后的一次乘法。
(6)	CurrentLSB≈Imax32768CurrentLSB \approx \frac{I_{max}}{32768}CurrentLSB≈32768Imax	电流LSB选择指南。最大化分辨率。
(7)	CALcorrected=trunc[CAL×IactualIdevice]CAL_{corrected} = \text{trunc}[ CAL \times \frac{I_{actual}}{I_{device}} ]CALcorrected=trunc[CAL×IdeviceIactual]	系统级误差补偿。用于生产校准，提升绝对精度。

5. 设计流程与高级应用

5.1 初始化与使用流程

需求分析 ：确定 ImaxI_{max}Imax, 精度要求, 更新速率。
选型 RSHUNTR_{SHUNT}RSHUNT：基于量程、精度、功耗权衡。
确定 CurrentLSBCurrentLSBCurrentLSB ：使用公式 (6) 计算并取整。
计算并写入 CALCALCAL ：使用公式 (1)。
配置工作模式：设置转换时间、平均次数等。
（可选）系统校准 ：使用高精度基准和公式 (7) 修正 CALCALCAL。
读取与换算 ：读取 CR,PWRCR, PWRCR,PWR，通过公式 (4) , (5) 获得最终值。

5.2 动态量程切换实现

虽然INA226本身不支持，但可通过外部开关电路实现：

方案：使用MOSFET或继电器切换并联的不同阻值分流电阻。
关键点 ：
1. 切换后必须重新计算并写入新的 CALCALCAL 值 （因 RSHUNTR_{SHUNT}RSHUNT 改变）。
2. 需处理切换瞬态，等待测量稳定。
3. 需考虑开关导通电阻引入的误差。

6. 设计哲学与总结

INA226的成功源于其清晰的功能划分 和用户友好设计：

硬件化复杂计算 ：将高精度的 V/IV/IV/I 转换（公式2）和 I×VI \times VI×V 乘法（公式3）由专用硬件实时完成，解放MCU。
一次性系统标定 ：通过可编程的 CALCALCAL 寄存器（公式1），将模拟领域的误差补偿问题，转化为一次性的数字配置问题。经过系统校准（公式7）后，CALCALCAL 值蕴含了整个系统的增益误差补偿。
极致灵活性 ：用户定义的 CurrentLSBCurrentLSBCurrentLSB（公式6）允许为每个应用定制最佳的分辨率和量程，而非使用固定、可能不理想的刻度。
简单最终接口：所有复杂计算在芯片内完成，最终呈现给用户的，仅是简单的寄存器读取和一次线性乘法（公式4, 5），极大降低了软件复杂度和开发门槛。

结论：INA226通过精妙的公式体系（1-7），将高精度模拟测量、实时计算和系统校准的复杂性封装于芯片之内，最终为用户提供一个配置灵活、读数简单、结果精准的数字接口解决方案，是高性能电源监控系统的基石器件。
