一、引言
1. 核心概念定义
光传输网是广域网底层核心传送基础设施，通过光纤介质实现大容量、长距离、高可靠的信号传输，其中 SDH/SONET 是同步时分复用光传输的核心标准，移动承载网则是连接移动通信基站与核心网的专用传输网络，两者共同构成了运营商骨干网和接入层的核心传送骨架。
2. 软考中的重要性
本知识点属于软考网络工程师大纲中 "广域网技术" 模块的核心考点，历年考试中选择题占比 2-3 分，案例分析题常与路由技术、运营商网络架构结合考察，是掌握广域网底层传输原理的必备内容。
3. 技术发展脉络
光传输技术经历了三个核心发展阶段：20 世纪 80 年代之前的准同步数字体系（PDH）阶段，存在速率不统一、OAM 能力弱的缺陷；1985 年贝尔通信研究所提出 SONET 标准，1988 年 ITU-T 基于 SONET 制定 SDH 国际标准，实现了全球光传输速率的统一；2010 年后随着移动业务 IP 化，分组传送技术 PTN、IPRAN 逐步替代传统 SDH，成为移动承载网的主流技术。
4. 知识点覆盖
本文将系统讲解 SDH/SONET 的核心原理、速率体系、帧结构，以及移动承载网的技术演进、PTN 与 IPRAN 的方案对比，最后梳理历年真题考点和备考策略。
二、SDH/SONET 核心技术原理
1. 基本定义与工作机制
SDH（同步数字体系）是 ITU-T 制定的全球统一光传输标准，SONET（同步光网络）是 ANSI 制定的北美标准，两者均采用同步时分复用（TDM）技术，通过严格的时钟同步实现不同等级信号的字节间插复用，为上层业务提供固定带宽、低抖动、高可靠的传输通道，核心特性是全网时钟同步、统一的帧结构和强大的 OAM 能力。
2. 速率标准体系
速率体系是软考高频考点，需牢记核心基准速率和推导规则：
SONET 基础速率为 STS-1/OC-1，比特率 51.84Mbps，其中 STS 是电接口标准，OC 是光接口标准。
SDH 基础速率为 STM-1，比特率 155.52Mbps，对应 SONET 的 STS-3/OC-3。
更高等级速率为基础速率的 N 倍，N 的取值为 4 的幂次（4、16、64、256），具体对应关系：
STM-4 = 4×155.52Mbps = 622.08Mbps，对应 OC-12
STM-16 = 16×155.52Mbps = 2488.32Mbps（约 2.5Gbps），对应 OC-48
STM-64 = 64×155.52Mbps = 9953.28Mbps（约 10Gbps），对应 OC-192
STM-256 = 256×155.52Mbps = 39813.12Mbps（约 40Gbps），对应 OC-768
速率推导核心逻辑 ：所有高级信号均通过低级信号字节间插同步复用实现，无速率调整开销，保证了传输的精确性。
3. STM-1 帧结构详解
STM-1 帧是 SDH 的基本传输单元，为 9 行 ×270 列的字节矩阵，每个字节长度 8bit：
传输规则 ：按从左到右、从上到下的顺序逐字节传输，每秒传输 8000 帧，对应 125μs 的固定帧周期，该周期与 PCM 语音采样周期一致，适配传统 TDM 业务承载需求。
帧结构组成：
段开销（SOH） ：占前 9 行的前 9 列，共 81 字节，分为再生段开销（RSOH，前 3 行）和复用段开销（MSOH，后 5 行），用于帧定位、误码监测、公务联络、自动保护倒换等 OAM 功能，是 SDH 相比 PDH 运维能力更强的核心原因。
管理单元指针（AU-PTR） ：位于第 4 行的前 9 列，共 9 字节，用于指示净负荷区域在帧中的起始位置，解决传输过程中的相位偏差问题，实现不同速率信号的灵活复用。
净负荷区域 ：占 9 行 ×261 列，共 2349 字节，用于承载上层业务数据，内部包含通道开销（POH），用于端到端的通道性能监测和状态管理。

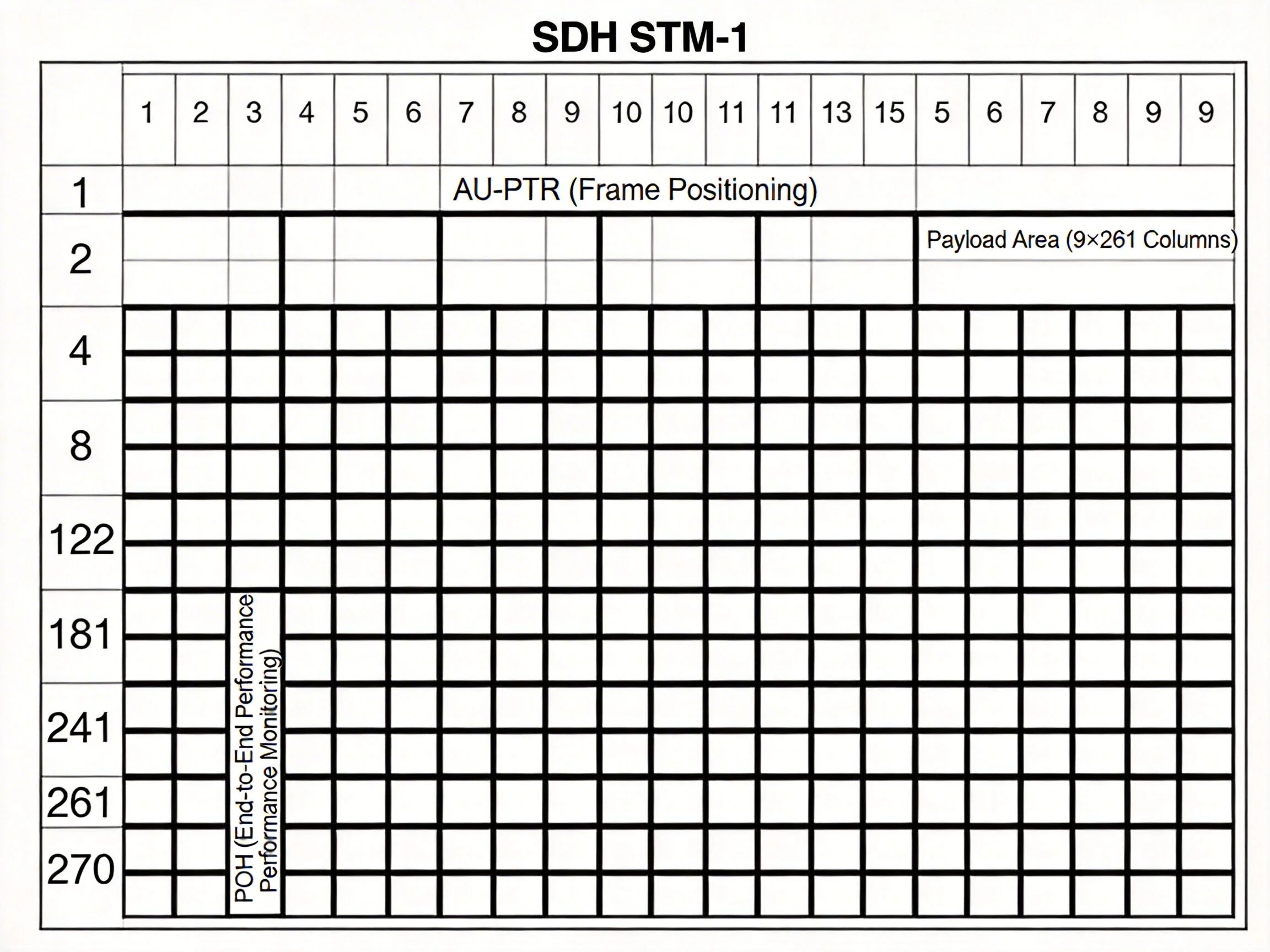

SDH STM-1 帧结构组成示意图
4. 技术优缺点分析
SDH/SONET 的技术优势：统一的全球速率标准，不同厂商设备可互联互通；强大的 OAM 能力，支持故障快速定位和自动保护倒换（APS），倒换时间小于 50ms，满足电信级可靠性要求；带宽分配灵活，支持多种业务类型接入。局限性：基于 TDM 的静态带宽分配，承载分组业务时带宽利用率低；设备成本较高，扩容灵活性差，不适应 IP 化业务的 burst 特性。
三、SDH/SONET 实现方案与标准规范
1. 网络层级结构
SDH 网络分为四个层级，从接入层到核心层依次为：
再生段：由再生器和光纤链路组成，负责光信号的放大和再生，延长传输距离。
复用段：由复用设备和再生段网络组成，实现多个 STM-1 信号的复用和解复用。
高阶通道：负责高阶虚容器（VC-4）的端到端传输，对应 2.5Gbps 及以上速率的业务通道。
低阶通道：负责低阶虚容器（VC-12、VC-3）的端到端传输，对应 2Mbps、34Mbps 等低速业务通道。
典型 SDH 网络配置案例：Cisco ONS 15454 SDH 传输设备，支持 STM-1/STM-4/STM-16 接口，通过配置交叉连接板卡实现业务的灵活调度，主备控制板卡实现 1+1 冗余保护，链路层采用 MSP（复用段保护）协议实现链路故障的 50ms 倒换。
2. 相关国际标准
SDH 核心标准由 ITU-T G 系列规范定义：
G.707：SDH 网络节点接口标准，定义帧结构、速率等级和复用结构。
G.708：SDH 复用结构和映射方法，定义 PDH 业务到 SDH 虚容器的映射规则。
G.709：光传送网（OTN）接口标准，是 SDH 向大容量光传输演进的核心标准。
G.841：SDH 网络保护结构标准，定义复用段保护、通道保护等保护机制的技术要求。
SONET 核心标准由 ANSI T1 系列规范定义，与 SDH 标准在核心原理上一致，仅速率等级和部分开销字段存在差异。
3. 与 PDH 技术的对比分析
| 对比维度 | SDH/SONET | PDH |
|---|---|---|
| 速率标准 | 全球统一，北美、欧洲、亚洲速率一致 | 三种互不兼容的速率体系（北美、欧洲、日本） |
| 复用方式 | 同步字节间插复用，可直接从高速信号中分出低速信号 | 异步复用，需逐级解复用才能分出低速信号 |
| OAM 能力 | 丰富的开销字节，支持端到端性能监控和故障定位 | 开销少，OAM 能力弱，故障排查难度大 |
| 兼容性 | 兼容 PDH 业务，同时支持 ATM、IP 等新业务 | 仅支持 TDM 业务，对新业务适配性差 |
| 带宽利用率 | 开销占比约 3.7%，静态分配带宽，分组业务利用率低 | 开销占比小，TDM 业务利用率高 |

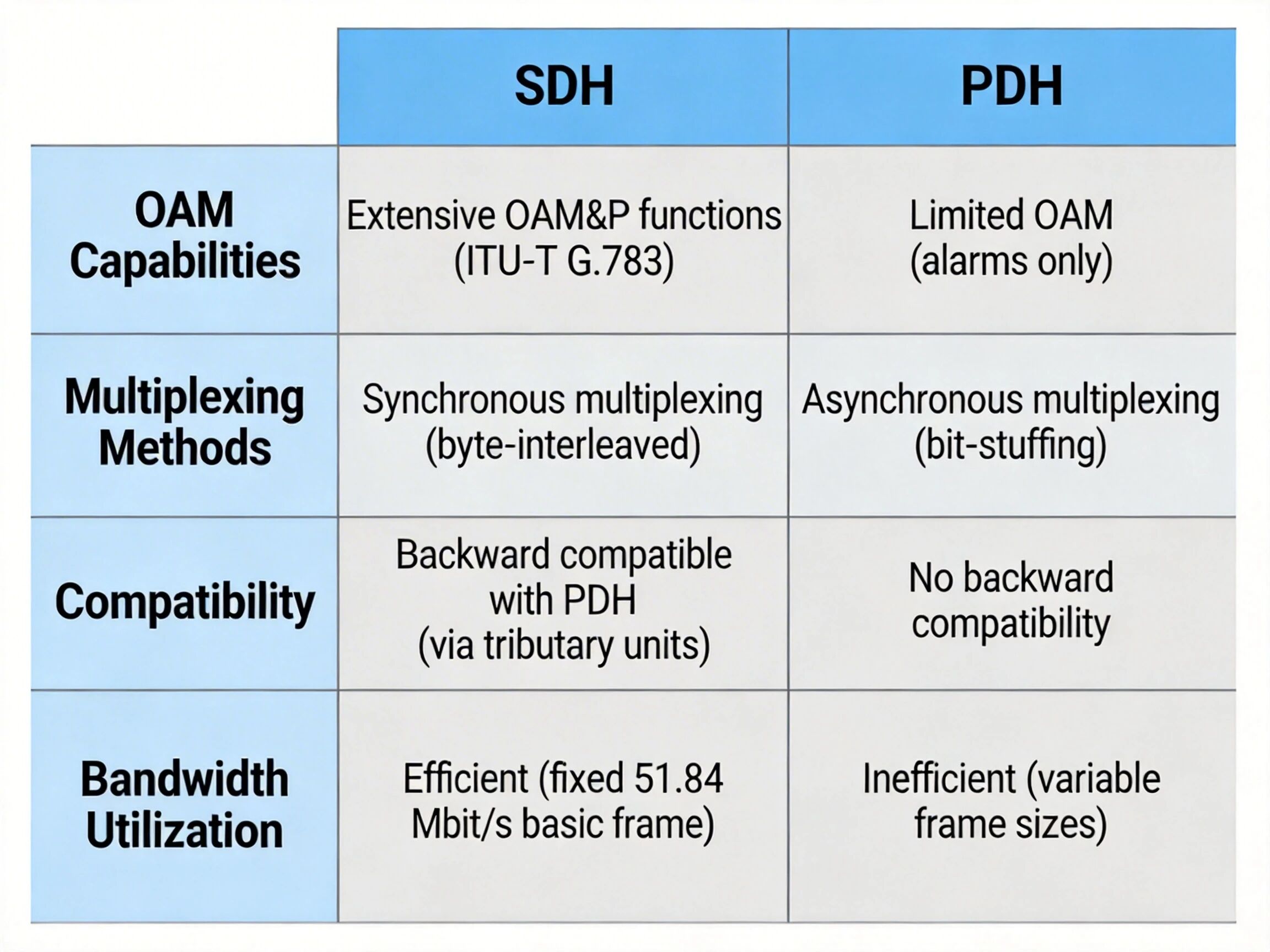

SDH 与 PDH 技术特性对比表
四、移动承载网技术与应用案例
1. 移动承载网定义与演进
移动承载网（即无线接入网 RAN）是连接基站（2G 的 BTS、3G 的 NodeB、4G 的 eNodeB、5G 的 gNB）与核心网（2G 的 MSC/BSC、3G 的 SGSN/GGSN、4G 的 EPC、5G 的 5GC）的传输网络，其技术演进与移动通信代际同步：
2G 时代：采用 TDM 承载，基于 STM-1/STM-4 的 SDH 网络承载 2Mbps 的 E1 业务，满足语音业务的低抖动需求。
3G 时代：采用 ATM/IP 混合承载，部分运营商采用 ATM over SDH 方案，同时支持语音和低速数据业务。
4G 时代：全 IP 化承载，采用 PTN 或 IPRAN 技术承载 GE/10GE 速率的 S1/X2 接口业务，满足大带宽、低延迟的 LTE 业务需求。
5G 时代：采用 SPN（切片分组网）或 SRv6 承载，支持网络切片、低时延高可靠、大带宽三大应用场景，承载 25G/100GE 速率的 eCPRI 接口业务。
2. 典型应用案例
某省级运营商 4G 承载网建设案例：采用分层架构设计，核心层采用大容量 IPRAN 路由器，单设备支持 10Tbps 交换容量，部署 OSPF-TE 和 IS-IS 路由协议；汇聚层采用 PTN 设备，采用 10Gbps 环网结构，部署 MPLS-TP 隧道实现业务端到端承载；接入层采用 PTN 盒式设备，每台设备连接 2-4 个 4G 基站，上行采用 10Gbps 链路接入汇聚层，网络端到端时延小于 20ms，可用率达到 99.999%，满足 4G 语音和数据业务的承载要求。
3. 常见部署误区
时钟同步配置错误：SDH 和 PTN 网络均需要严格的频率同步和时间同步，若同步源配置错误会导致业务滑码、误码甚至中断，最佳实践是采用主备两路 GPS 时钟源，同时配置 SyncE+1588v2 实现高精度时间同步。
保护倒换配置冲突：同时配置复用段保护和隧道保护会导致倒换逻辑冲突，最佳实践是根据业务优先级分层部署保护，核心业务采用 1+1 路径保护，普通业务采用 1:1 路径保护。

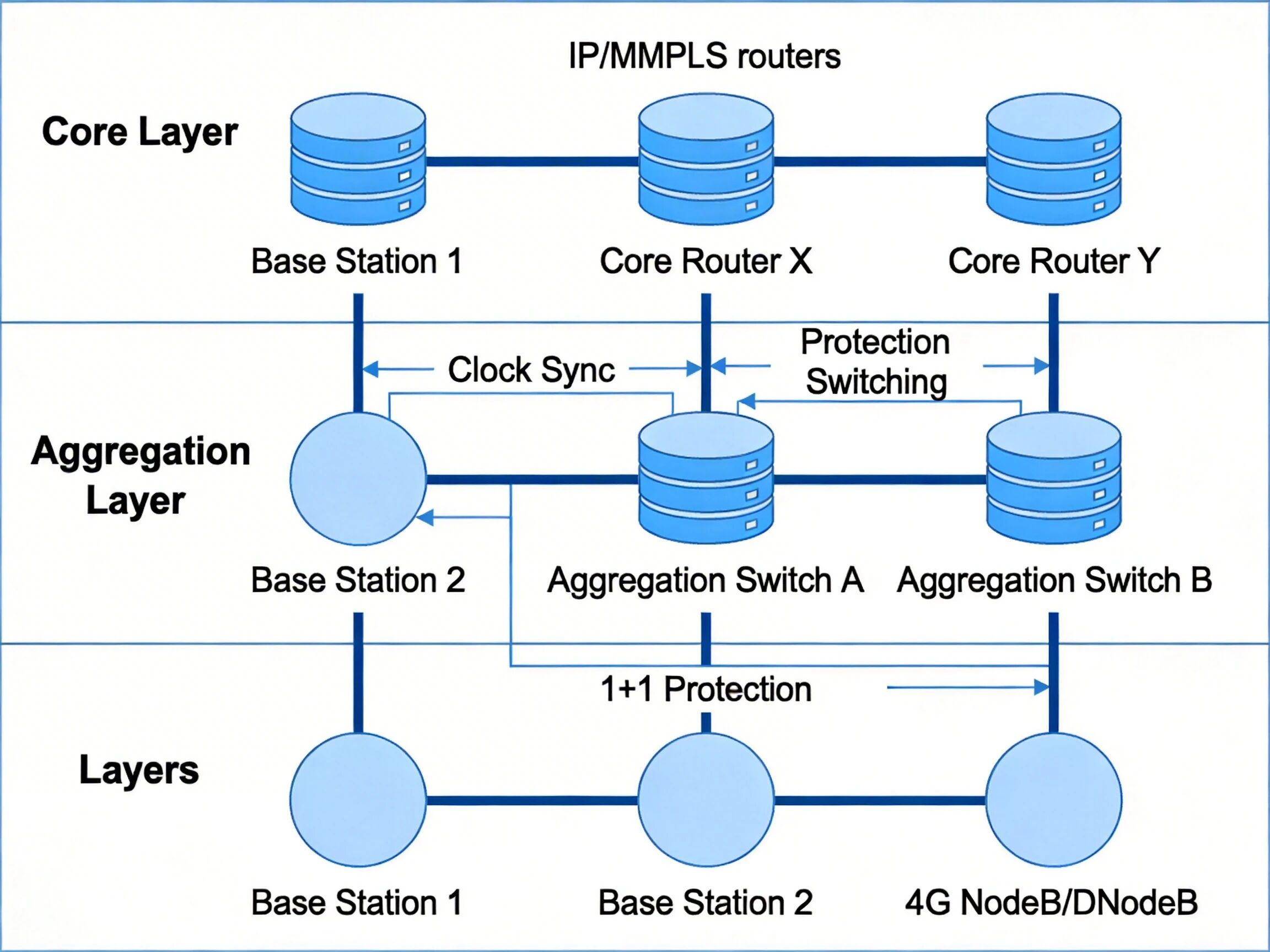

运营商 4G 承载网分层架构拓扑图
五、PTN 与 IPRAN 方案对比与设计
1. 技术核心原理
PTN（分组传送网）：基于 MPLS-TP（多协议标签交换 - 传送架构）技术内核，保留了 SDH 的 OAM 和保护能力，同时采用分组交换实现带宽统计复用，核心特点是集中式管控，业务路径由网管系统端到端配置，无需设备运行动态路由协议。
IPRAN（IP 化无线接入网）：基于传统 IP/MPLS 技术内核，设备运行 OSPF/IS-IS 路由协议和 LDP 标签分发协议，通过分布式计算实现业务路径的动态建立，核心特点是支持三层路由功能，可灵活承载多点到多点的 IP 业务。
2. 方案对比分析
| 对比维度 | PTN | IPRAN |
|---|---|---|
| 内核技术 | MPLS-TP 分组交换 | IP/MPLS 路由交换 |
| 控制平面 | 无控制平面，网管集中配置 | 强控制平面，分布式路由计算 |
| 运维模式 | 类 SDH 集中运维，网管配置为主，运维复杂度低 | 类 IP 网络运维，需掌握路由、标签协议，运维复杂度高 |
| 三层功能 | 仅支持静态三层，需网关设备集中转发 | 原生支持三层路由，可分布式转发 |
| 带宽利用率 | 统计复用，利用率约 60%-70% | 动态路由调度，利用率约 70%-80% |
| 适用场景 | 2/3/4G 基站回传、专线业务承载，适合运维能力较弱的本地网 | 4/5G 基站回传、政企专网承载，适合运维能力强的省干 / 城域网 |
| 典型设备 | 华为 OptiX OSN 1800、中兴 ZXCTN 6100 | 思科 ASR 9000、华为 NE40E |
3. 网络架构设计
移动承载网典型三层架构设计：
接入层 ：部署盒式 PTN/IPRAN 设备，提供 GE/25GE 接口连接基站，上行 10G/25GE 链路接入汇聚层，采用环网结构实现链路保护。
汇聚层 ：部署框式 PTN/IPRAN 设备，对接入层业务进行收敛，上行 100G 链路接入核心层，采用双归方式实现设备级保护。
核心层 ：部署大容量核心路由器，对接多个汇聚节点，与核心网设备对接，采用 Mesh 结构实现网络级冗余。
性能优化策略：关键业务配置 EXP 优先级映射，语音业务映射为高优先级队列，采用 WRED（加权随机早期检测）避免拥塞，端到端配置 QoS 策略保证低时延业务的 SLA 要求。

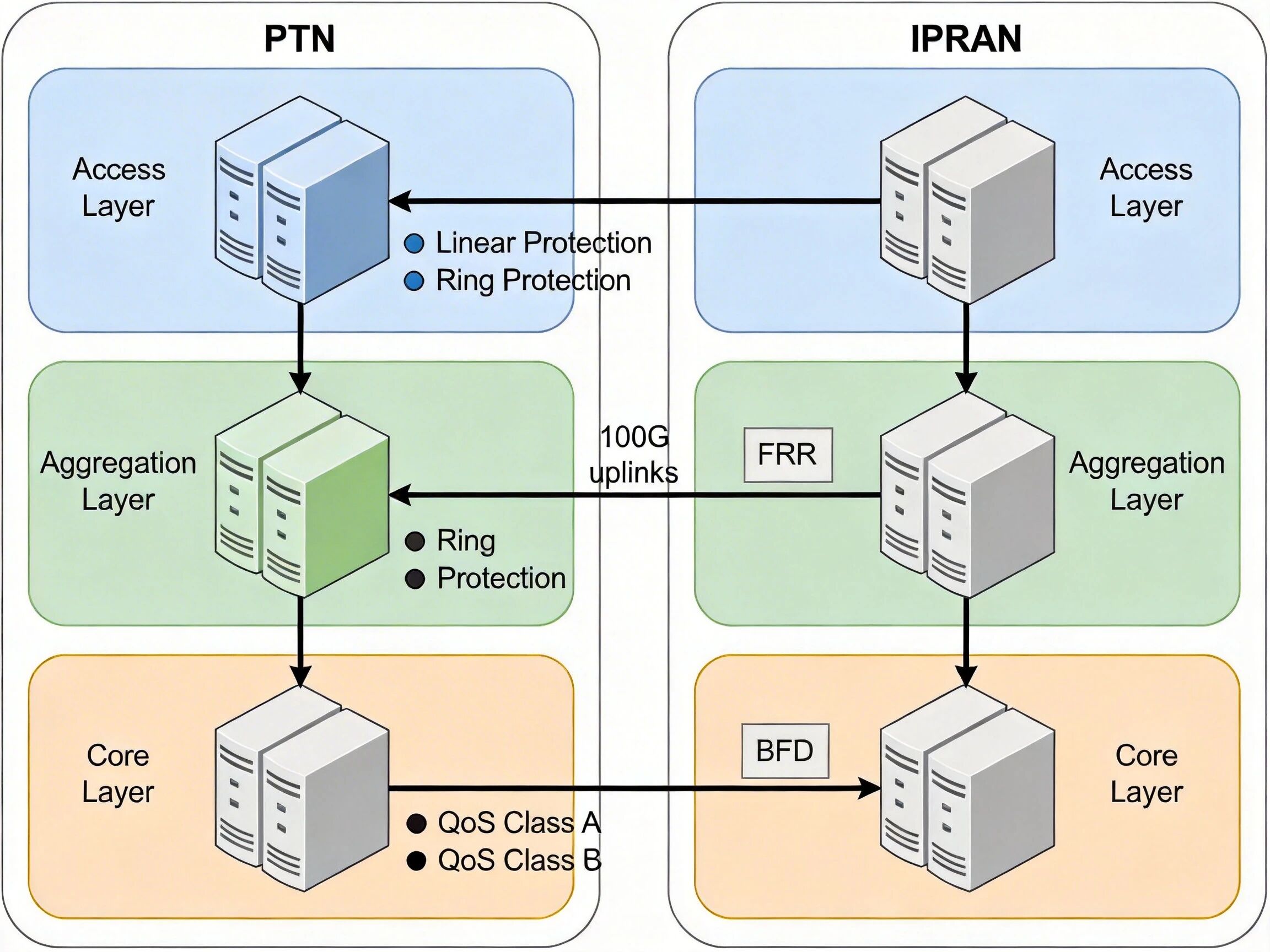

PTN 与 IPRAN 分层架构设计示意图
六、技术演进与前沿趋势
1. 现有技术演进方向
SDH 技术逐步向 OTN（光传送网）演进，OTN 保留了 SDH 的 OAM 和保护能力，同时支持 WDM（波分复用）技术，单光纤容量可达 1.6Tbps 以上，成为运营商骨干传输网的主流技术。PTN 和 IPRAN 技术逐步融合，当前运营商已开始部署基于 SRv6（分段路由 IPv6）的统一承载网，实现 SDH、PTN、IPRAN 业务的统一承载，简化协议栈，降低运维复杂度。
2. 5G 承载技术发展
5G 承载的核心需求是网络切片、超低时延和高精度时间同步，SPN（切片分组网）成为中国运营商 5G 承载的主流技术，通过 FlexE（灵活以太网）实现硬切片，通过 SRv6 实现灵活路径调度，通过 1588v2 实现亚微秒级时间同步，满足 eMBB、uRLLC、mMTC 三大 5G 应用场景的承载需求。
3. 对软考的影响
近年来软考考点逐步向分组传送技术倾斜，除传统 SDH 速率计算考点外，PTN、IPRAN、SRv6 等新技术的基本原理、适用场景已成为选择题高频考点，案例分析题可能会结合 5G 承载网架构考察网络设计和故障排查能力。

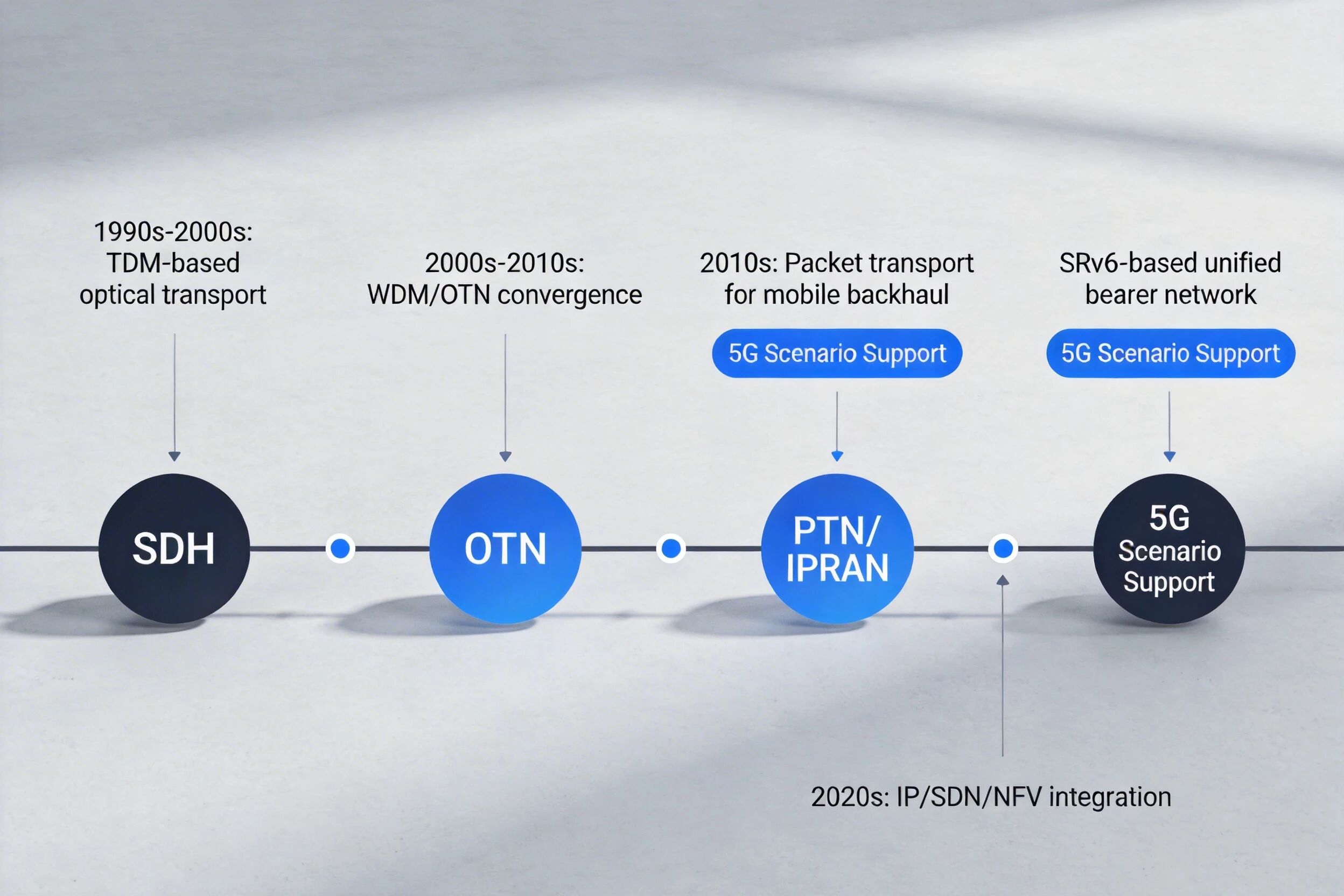

光传输网技术演进路线图
七、总结与备考建议
1. 核心技术要点提炼
SDH/SONET 是同步时分复用光传输标准，核心基础速率 STM-1 为 155.52Mbps，OC-1 为 51.84Mbps，帧周期 125μs，具有强大的 OAM 能力和 50ms 保护倒换特性。PTN 和 IPRAN 是分组承载的主流技术，PTN 采用集中管控，运维简单；IPRAN 采用分布式路由，灵活性强，两者均面向 IP 化移动业务承载。
2. 软考考试重点提示
高频考点：SDH 速率计算、STM-1 帧结构参数、SDH 与 PDH 的区别、PTN 与 IPRAN 的技术特性对比。
易错点：混淆 SDH 与 SONET 的基础速率、PTN 与 IPRAN 的控制平面特性，复习时需重点区分不同技术的核心特征。
3. 实践与备考建议
理论学习需结合运营商网络架构案例，理解传输网在整个网络体系中的定位；动手实验可通过华为 eNSP 模拟器配置 PTN 设备的 MPLS-TP 隧道和保护倒换，加深技术原理理解；真题训练重点关注 2018 年以后的考题，掌握新技术考点的命题规律。
下一期我们将聚焦接入网技术，详解无源光网络（PON）的工作原理、EPON/GPON 的技术对比，以及全光园区（POL）的架构设计，这是接入网模块的核心考点，也是企业网络规划的必备知识。
