本节前言
对于本节所讲解的知识，有可能，你会需要时不时地参考本专栏的其它文章。真的遇到了需要参考之前的文章的知识点，请你自行查阅。
我呢，也会提到一部分的参考课节。但是呢，你不应该依赖于我的主动提及。最好呢，你自己能够多去了解和查看本专栏目录。
本节，我们需要结合着 SysMets3 的代码，来讲解知识。关于 SysMets3 的代码，请参考如下课节。
参考课节：SysMets3，待修改
想要学习好本节，最好呢，你对之前的几节已经掌握了。
在这里，我姑且推荐几个参考课节。
参考课节：第4章，[标签 Win32] ：SysMets3 程序讲解01
参考课节：第4章，[标签 Win32] ：SysMets3 程序讲解02，待修改
参考课节：第4章，[标签 Win32] ：SysMets3 程序讲解03，垂直滚屏原理，待修改
参考课节：第4章，[标签 Win32] ：SysMets3 程序讲解04，垂直滚屏重绘，待修改
本节，我们要去讲解的，是 WM_PAINT 消息处理代码中，对于水平滚动条的处理部分。
一. iHorzPos 的设置与滚屏原理讲述
我们来看一看 WM_PAINT 消息处理的开头几行的代码。

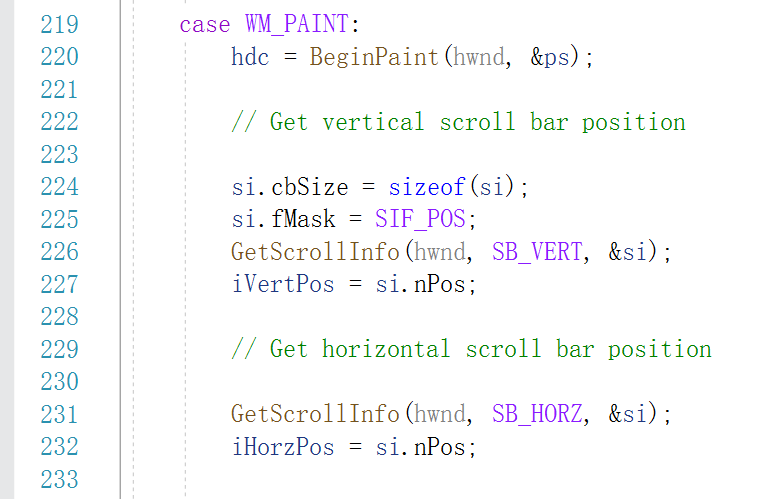

图1
在开头几行，最主要的 ，是做了两件事，那就是通过调用 GetScrollInfo 函数，获取垂直滚动条和水平滚动条的当前位置值，分别将这两个位置值保存在变量 iVertPos 和 iHorzPos 中。如图1 的227 行与 232 行所示。
此时所获得的滚动条位置，它是滚动条的最新的位置。
在这里，我以水平滚动条为例，来说明这个位置值的含义。
一般地，我们在使用一个程序，比如一个文本编辑器，或者是记事本，或者是 Notepad++，或者是 VS Code，当我们在使用滚动条来翻看文本的时候，在我们拖动滚动条的同时，文本就跟着卷动了。
而在程序的运行的时候，程序的运行机理，与我们所看到的，可能不是一致的。
在这里，我以逻辑的思路，将其暂且分解开来。这种分解，不见得对，但是呢，暂时这么来分解着，还是可以有助于我们的理解。
另外呢，为了理解与讲解的方便，我们假定，程序中使用的文本字体，为等宽字体，所有字符的宽度都一致。
当我们单击水平滚动条的滑块右方的滚动条区域的时候，在程序的 WM_HSCROLL 消息的处理代码中，已经是设置好了滑块的新位置值，并且已经通过调用 SetScrollInfo 函数，并在其中的最后一个参数中指定 TRUE，使得滚动条已经被重绘了。当滚动条重绘好了以后，滚动条滑块已经被绘制在新位置上了。在这个时候，滚动条滑块已经处在新位置上了，但是文本内容尚未完成滚屏工作。
所以呢，对于单击水平滚动条的滑块右方的滚动条空白位置这一操作，其运行效果要分为两部分。
第一阶段，滚动条滑块要变到新位置上，而客户区内容尚未进行滚屏工作。
第二阶段，客户区内容进行滚屏活动。
水平滚动条的滚屏工作，有一部分是在 WM_HSCROLL 消息代码中进行的，也就是在 ScrollWindow 函数中进行的，另一部分，则是在 WM_PAINT 消息处理代码中进行。
对于滚屏工作，根据上一节的讲解，我们也可以将其分为了两个阶段。第一阶段，客户区的某些可见内容进行滚屏，滚屏后依然显示在客户区中。滚屏中还会出现新的列，新的列显示为空白列。第二阶段，对空白列进行重绘。
不过，佩措尔德先生在编写水平滚动条的代码的时候，他在第二阶段，简化了代码逻辑，不是单独针对空白列进行重绘，而是针对某一行的所有字符进行重绘。
我们的代码，也采用了佩措尔德先生的做法。
也就是说，在我们的程序里面，水平滚动条的处理逻辑分为两个阶段。第一阶段，客户区的某些可见内容进行滚屏，滚屏后依然显示在客户区中。滚屏中还会出现新的列，新的列显示为空白列。第二阶段，对该行文本的所有字符进行重绘。
我们接着往下讲。
在我们的理解中，我们可以认为，在 WM_HSCROLL 消息处理代码中，滚屏操作完成了第一阶段的任务，即客户区中原来的部分可见内容的滚屏与产生新的空白行。第一阶段的工作，是在调用 ScrollWindow 函数时进行并完成的。而滚屏的第二阶段的工作，需要在 WM_PAINT 消息处理代码中进行。
当程序运行到 WM_PAINT 的处理代码，刚刚运行完图1 所示的 232 行代码行的时候，此时，iHortPos 获取了滚动条滑块的位置值。这个位置值，它不是单击滑块右方的滚动条空白区域之前的旧位置值，而是单击了滑块右方的滚动条空白区域以后，已经重绘了滚动条之后的，滑块的新位置值。只是，在这个时候，滑块已经是变动到新位置了，而由滚屏动作所产生的空白行的部分，尚未进行重绘。
二. 文本宽度假定
一般来讲，在程序中绘制文本的时候，我们既可以使用等款字体，也可以使用变宽字体。并且，很多时候，我们使用的，都是变宽字体。但是呢，在本节的讲解过程中，以及在你的理解活动中，我们将其简化处理，而将本节所使用的字体，看作是等宽字体，所有文本字符的宽度都一致。
这一点，第一分节其实已经是说过了的。不过呢，在这里，我还是再次来强调一遍。
我们接着往下看。
三. for 循环中的文本重绘代码
我们来看代码截图。

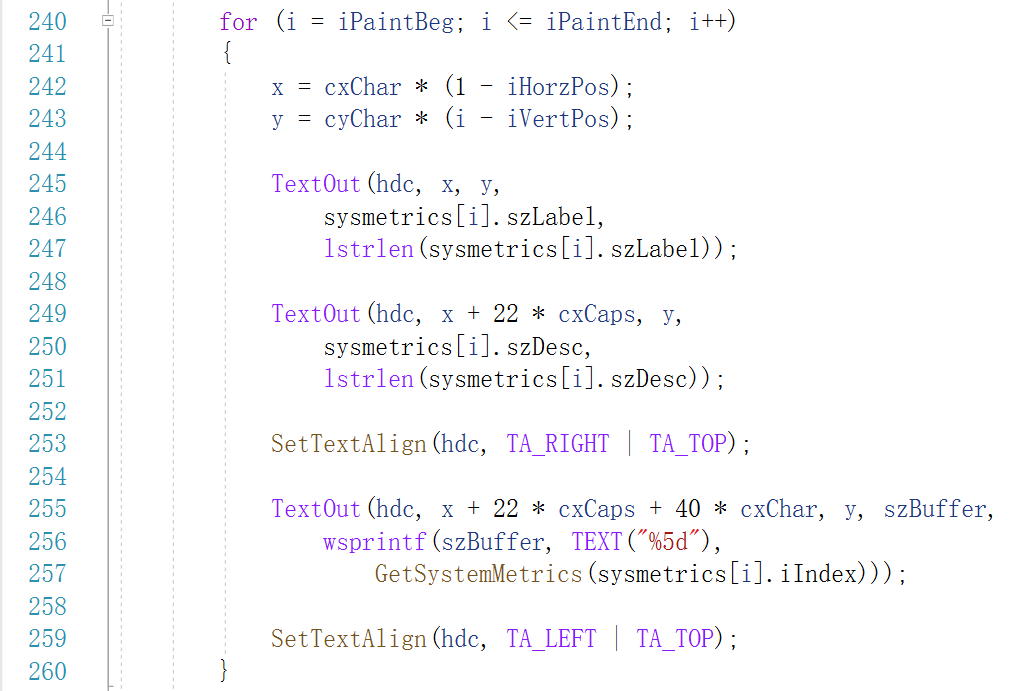

图2
图3 中，for 循环的开始，是设置 x 和 y，而这个 x 和 y 分别作为245 行的的 TextOut 调用的 x 实参和 y 实参。再往后的几个 TextOut 函数调用，我们在 SysMets1 和 SysMets2 里面是讲过的。因此，我们本节不详细展开 249 行到 259 行，只重点关注着 245 行的 TextOut 调用。
245 行的 TextOut 函数调用中，x 和 y 实参位置，传过去的，便是 242 和 243 行设置的 x 和 y 变量。
242 行设置的 x 变量，它与水平滚动条有关。243 行设置的 y 变量，它与垂直滚动条有关。本节，我们不讲垂直滚动条的内容。垂直滚动条的内容，我们之前已经讲过了。忘了的，请参考本节前言中列出的相关课节。
因此，在本节，对于 y，我们可以忽略它。或者，你可以在 245 的 TextOut 函数调用中，将 y 看作是 0 就可以了。在进一步地，你可以将 245 到 259 行中出现的 x，全都看作是 0 。
总之，本节，我们不管 y 变量，只探讨 x 变量的使用。
四. x 的初始化
我们来看一看图2 中 242 行的设置 x 的代码。
x = cxChar * (1 - iHorzPos);其中的【1 - iHorzPos】，它是阿拉伯数字 1 减去 iHorzPos，而不是英文字母 L 的小写 l 减去 iHorzPos 。
这个 1 有啥用？
我们将这个程序改一改，将其中的 1 改为 10，然后我们重新编译并运行程序，结果如下。

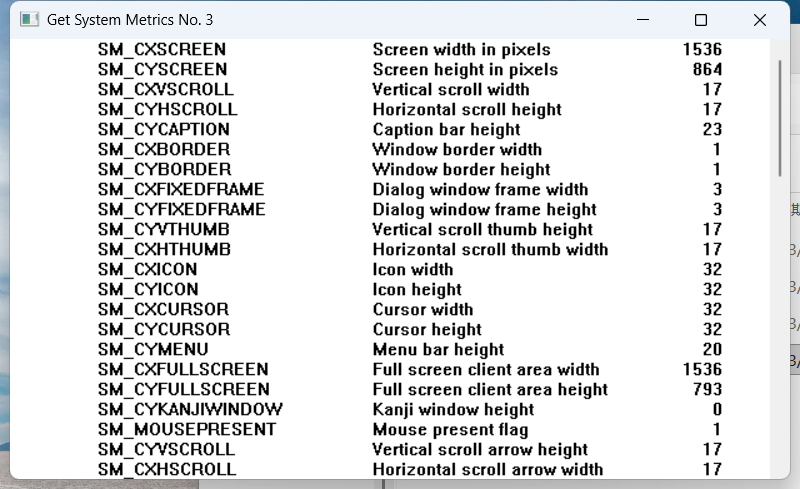

图3
关闭程序。然后呢，再将 刚才的10 改为 30，然后重新编译运行程序，结果如下。

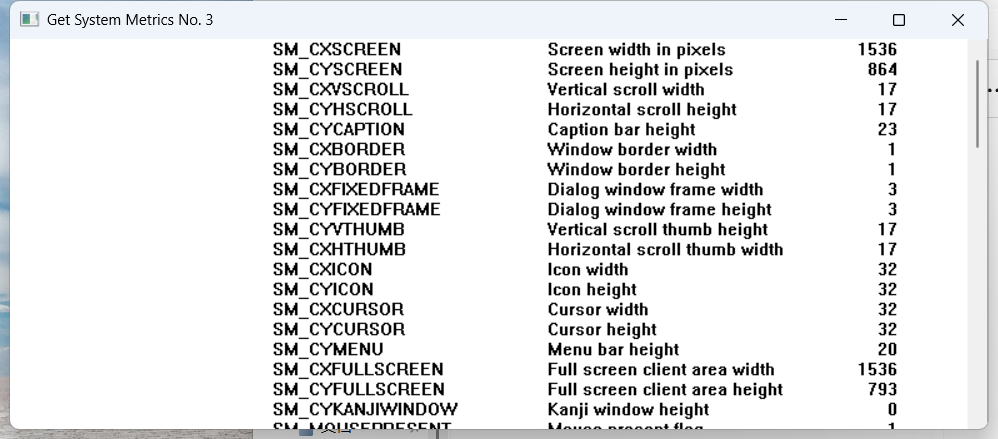

图4

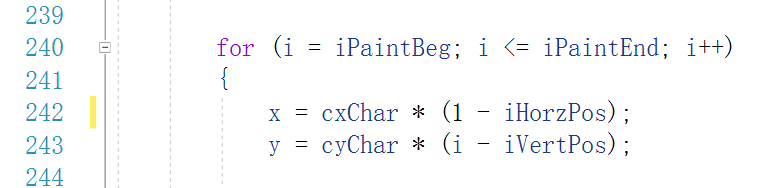

关闭程序，并将刚刚的 30，改回 1，如下图所示。
图5
我们接着讲。
比较一下图3 与图4，我们可以看出来，1 也好，10 也好，30 也好，它所管的是，在初始显示的时候，文本的第一列的字符，距离客户区边的字符数。如果这个数是1，则初始显示时，第一列字符距离客户区左边的距离为 1 个字符。如果这个数是10，则初始显示时，第一列字符距离客户区左边的距离为 10 个字符。如果这个数是30，则初始显示时，第一列字符距离客户区左边的距离为 30 个字符。
为什么是这样呢？
我们之前说过，242 行的 iHorzPos 为水平滚动条的新位置值。
我们暂且假定，【x = cxChar * (1 - iHorzPos);】。
因为，当程序初始运行，第一次进入 WM_PAINT消息处理代码时，到了程序的第 242 行，iHorzPos 的值为 0 。因为刚刚创建的滚动条，其滑块位置值，就是 0 啊。当 iHorzPos 为 0 时，那么，它左边的 num 是多少，则【num - iHorzPos】就等于多少，x 便会等于多少个 cxChar 的值。而图2 的 245 行对应的初始 TextOut 调用中，便是用这个 x 值作为实参的。
因此，num 等于多少，初始显示时，文本的第一列的字符，距离客户区左边缘，便是多少个字符宽度。
这个问题，就算是暂且说完了，我们接着往下看。
五. 水平重绘
说完了初始化显示，我们再来看一般化的水平重绘。
在初始显示时， iHorzPos 等于 0 。而在使用程序的过程中，它的值就不一定了。可能等于 0，可能等于 6， 9， 12，等等。
假定，在某一刻，iHorzPos 的值等于 3 。在这个假定之下，我们来考察程序的显示情况。
遵循本篇文章的第二分节的假定，程序中使用等宽字体，所有文本字符的宽度一致。
我们再次贴出 x 的赋值代码。
x = cxChar * (1 - iHorzPos);已知 iHorzPos == 3，且所有文本字符宽度一致。
cxChar 表示，在当前设备环境中，一个字符的平均宽度。当我们假定程序使用等宽字体，所有文本字符的宽度一致时，我们可以将 cxChar 右边的因子，1 - iHorzPos，视为客户区的某某号列字符位置值。
在这种情况下，x == cxChar * (1 - 3) = cxChar * (-2)，这里计算出来的 x 值，它会作为 245 行的 TextOut 中的 x 参数的实参，它代表的是 TextOut 中，文本字符串的起始字符的横坐标值。文本起始字符，我们可以将其称作文本0号字符。而【cxChar * (-2)】，我们可以将其称作客户区 -2 号字符位置。
由此，当 iHorzPos == 3 时，245 行的 TextOut 函数的文本 0 号字符，显示在客户区 -2 号列字符的位置上。客户区的 -2 号列字符位置，位于客户区左边缘的左边，不在客户区范围内，不予显示。
当 iHorzPos == 3 时，245 行的 TextOut 函数的文本 1 号字符，显示在客户区 -1 号列字符的位置上。客户区的 -1 号列字符位置，位于客户区左边缘的左边，不在客户区范围内，不予显示。
当 iHorzPos == 3 时，245 行的 TextOut 函数的文本 2 号字符，显示在客户区 0 号列字符的位置上。客户区的 0 号列字符位置，位于客户区范围内，予以显示。
当 iHorzPos == 3 时，245 行的 TextOut 函数的文本 3 号字符，显示在客户区 1 号列字符的位置上。客户区的 1 号列字符位置，位于客户区范围内，予以显示。
就这样地，TextOut 中的每一个文本字符，起始字符编号为 0，每一个后续字符依次编号加 1，它们挨个地计算其显示横坐标。如果位图客户区显示范围内，就予以显示。如果不在客户区显示范围内，则不予显示。
我们使用使用程序的使用，通过拖动滚动条滑块，或者是单击滑块左右两边的滚动条区域，或者单击向左向右三角号，都可能改变 iHorzPos 的值，导致水平重绘代码被执行。对于任何一个有效的 iHorzPos 值，显示逻辑都差不多。都是说，对 TextOut 中的文本字符予以编号，从 起始字符 的 0 编号 开始，后续字符依次加 1 编号，然后挨个地计算其在客户区中显示的横坐标，位于客户区范围内的，就予以显示。不属于客户区范围的，就不予显示。
结束语
关于水平滚动条的滚屏工作与垂直滚动条的滚屏工作，个人认为，水平滚动条的原理更简单一些。不过，对你来讲，也许，垂直滚动条更简单。因人而异吧。
对我来讲，水平滚动条与垂直滚动条的讲解任务，都不简单。
好多的课节，讲起来，都会有一定的难度啊。
想要当好一个讲师，讲好课程，也不容易啊。
希望你能够学好滚动条的滚屏运作机制。
